Номер по Госреестру СИ: 77920-20
77920-20 Барьеры безопасности
(ИКСА-5000)
Назначение средства измерений:
Барьеры безопасности ИКСА-5000 (далее - барьеры) предназначены для сопряжения искробезопасных и искроопасных цепей измерительных каналов и преобразований унифицированных сигналов силы постоянного тока в силу постоянного тока.
Внешний вид.

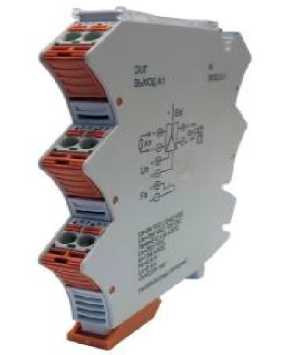

Барьеры безопасности
Рисунок № 1
Внешний вид.

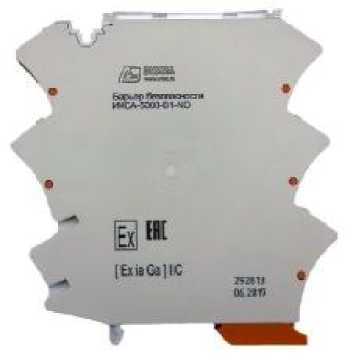

Барьеры безопасности
Рисунок № 2
Общие сведения
Дата публикации - 27.04.2020
Срок свидетельства - 24.03.2030
Номер записи - 176821
ID в реестре СИ - 1177717
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИКСА-5000,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие «ВНИИ автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»)
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№603 от 2020.03.24 Об утверждении типов средств измерения
№243 от 2025.02.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Барьеры безопасности (ИКСА-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие «ВНИИ автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77920-20 24.03.2030 |
Барьеры безопасности, ИКСА-5000 Федеральное государственное унитарное предприятие «ВНИИ автоматики им. Н.Л. Духова» (ФГУП «ВНИИА») (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Кто поверяет Барьеры безопасности (ИКСА-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИА" (RA.RU.311806) | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Барьеры безопасности (ИКСА-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус барьеров методом наклейки или лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к барьерам безопасности ИКСА-5000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТЖИУ.411611.002ТУ. Барьеры безопасности ИКСА-5000. Технические условия
Поверка
Поверкаосуществляется по документу МП 206.1-140-2019 «Барьеры безопасности ИКСА-5000. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 декабря 2019 г.
Основные средства поверки:
- калибратор многофункциональный 3001 (Регистрационный № 32283-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Федеральное унитарное государственное предприятие «Всероссийский научноисследовательский институт автоматики им. Н.Л. Духова» (ФГУП «ВНИИА»)ИНН 7707074137
Юридический адрес: 127055, г. Москва, ул. Сущевская, д. 22 Адреса деятельности: 127055, г. Москва, ул. Сущевская, д. 22; 115304, г. Москва, ул. Луганская, влад. 9; 115429, г. Москва, ул. Кошкина, д. 5
Телефон: +7 (499) 978-78-03
E-mail: vniia@vniia.ru
Web-сайт: www.vniia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия барьеров основан на ограничении электрической мощности, подаваемой во взрывоопасную зону по цепям связи с электрооборудованием.
Барьеры состоят из корпуса с установленной внутрь печатной платой. Внешнее подключение проводов осуществляется с помощью клеммных колодок. В верхней части барьеров расположены световые индикаторы.
Конструктивно на печатной плате выделены две зоны - взрывобезопасная зона и зона, не имеющая взрывозащиты. Токоведущие печатные проводники, а также электрорадиоэлементы взрывобезопасной зоны не имеют гальванической связи с печатными проводниками и электрорадиоэлементами зоны, не имеющей взрывозащиты. Взрывозащищенная зона содержит элементы, предотвращающие накопление электрического заряда с удельной энергией больше минимальной энергии воспламенения взрывоопасной среды.
Барьеры относятся к связанному электрооборудованию, реализуют вид взрывозащиты «i» (искробезопасная электрическая цепь) с уровнем взрывозащиты «ia», относятся к подгруппе IIC и имеют маркировку «[Ex ia Ga] IIC» в соответствии с ГОСТ 31610.11-2014 (IEC 6007911:2011), ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Барьеры выпускаются в следующих модификациях:
ИКСА-5000 - B1 - A - TH35 - B - C - D - E
-
2 3 4 5 6 7 8
Где:
-
1 - сокращенное обозначение;
-
2 - код исполнения по каналам;
-
3 - уровень взрывозащиты [Ex ia Ga] IIC;
-
4 - тип исполнения рейки TH35 по ГОСТ Р МЭК 60715-2003:
-
5 - код предела допускаемой основной приведенной к пределу преобразования погрешности преобразований силы постоянного тока в соответствии с таблицей 1;
-
6 - код напряжения питания в соответствии с таблицей 2;
-
7 - код климатического исполнения УХЛ3.1 или У2;
-
8 - код состояния выхода Fa при отсутствии электропитания барьера в соответствии с таблицей 3.
Таблица 1 - Код предела допускаемой основной приведенной погрешности передачи
|
Код предела допускаемой основной приведенной погрешности |
Предел допускаемой основной приведенной к пределу преобразования погрешности преобразований силы постоянного тока, % |
|
0100 |
±0,10 |
|
0150 |
±0,15 |
|
0250 |
±0,25 |
Таблица 2 - Код напряжения питания
|
Код напряжения питания |
Допускаемый диапазон напряжения питания постоянного тока, В |
|
1242 |
от 12 до 42 |
|
1930 |
от 19 до 30 |
Таблица 3 - Код состояния выхода Fa при отсутствии электропитания барьера
|
Код состояния выхода Fa |
Состояние выхода Fa |
|
NO |
Электрическая цепь разомкнута |
|
NC |
Электрическая цепь замкнута |
Общий вид средства измерений приведен на рисунке 1.
Обозначение места пломбировки от несанкционированного доступа не определено изготовителем.
Рисунок 1 - Общий вид средства
Программное обеспечение отсутствует.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону преобразования погрешности преобразований силы постоянного тока, % |
±0,10; ±0,15; ±0,25 |
|
Пределы допускаемых значений вариации выходного сигнала, %, не более |
±0,10; ±0,15; ±0,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону преобразования погрешности преобразований силы постоянного тока, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур на каждые 10 °C, % |
±0,10; ±0,15; ±0,25 |
|
Нормальные условия применения:
|
от +15 до +25 от 10 до 75 от 84 до 106 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 42 или от 19 до 30 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
12,5x108x110 |
|
Масса, кг, не более |
0,2 |
|
Рабочие условия применения УХЛ3.1 или У2 по ГОСТ 15150-69
|
от +5 до +50 от -40 до +50 до 98 при +25 °С от 84 до 106 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
15 80000 |
