Номер по Госреестру СИ: 77318-20
77318-20 Мерники технические 1-го класса горизонтальные
(ММГ)
Назначение средства измерений:
Мерники технические 1-го класса горизонтальные ММГ (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 1
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 2
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 3
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 4
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 5
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 6
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 7
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства -
Номер записи - 176194
ID в реестре СИ - 1141022
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ММГ, ММВ,
Производитель
Изготовитель - Мамадышский спиртзавод
Страна - РОССИЯ
Населенный пункт - г.Мамадыш
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 625 дн.
Приказы РСТ, где упоминается данный тип СИ
№139 от 2020.02.03 Об утверждении типов средств измерений 86
Наличие аналогов СИ: Мерники технические 1-го класса горизонтальные (ММГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Мамадышский спиртзавод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77318-20 |
Мерники технические 1-го класса горизонтальные, ММГ Мамадышский спиртзавод (РОССИЯ г.Мамадыш) |
ОТ МП |
2 года |
|
77317-20 |
Мерники технические 1-го класса вертикальные, ММВ Мамадышский спиртзавод (РОССИЯ г.Мамадыш) |
ОТ МП |
2 года |
Кто поверяет Мерники технические 1-го класса горизонтальные (ММГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Мерники технические 1-го класса горизонтальные (ММГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса горизонтальным ММГ
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
-
- мерники эталонные 1-го разряда номинальной вместимостью 10, 100, 200 дм3 по ГОСТ
8.400-2013; 3
-
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
-
- термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого мерника с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерник пломбируют с нанесением знака поверки.
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон/факс: +7 (843) 291-08-33
Е-mail: isp16@tatcsm.ru
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначены для измерения жидкости в объёме полной вместимости.
Конструктивно мерники зав. №№ 1, 2, 4 выполнены в виде конуса с эллиптическими днищами и вертикальной горловиной. Мерник зав. № 8179 выполнен в виде цилиндра с эллиптическим днищем. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
На переднем днище мерников на равных расстояниях расположены три крана для отбора проб, указатель уровня со стеклянной трубкой для наблюдения за ходом наполнения, смотровое окно, внутри которого установлены термометры для контроля за температурой.
Мерник устанавливается на опорах с помощью домкратов.
Общий вид мерников представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
а)
б)
Рисунок 1 - Общий вид мерников ММГ а) заводской № 8179, б) заводской №1, в) заводской №2, г) заводской №4

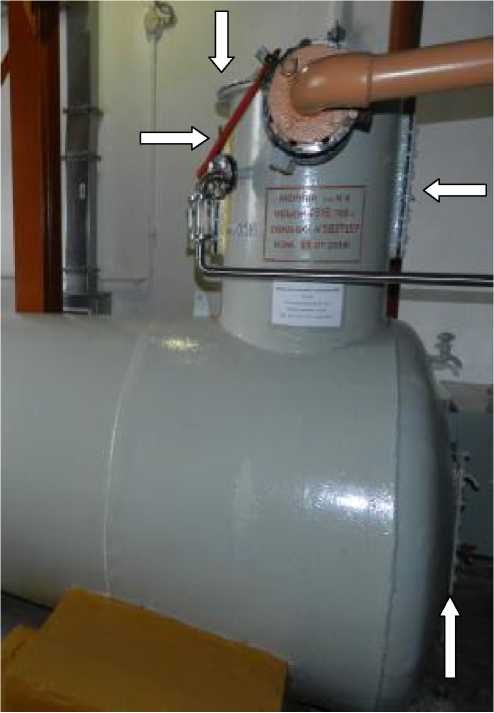

Рисунок 2 - Схема пломбировки мерников ММГ от несанкционированного доступа а) заводской № 8179, б) заводской №1, в) заводской №2, г) заводской №4
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики мерников
|
Наименование характеристики |
Значение | |||
|
зав. № 1 |
зав. № 2 |
зав. № 4 |
зав. №8179 | |
|
Номинальная вместимость, дм3 |
3709,00 |
4151,60 |
2516,70 |
2450 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 | |||
Таблица 2 - Технические характеристики мерников
|
Наименование характеристики |
Значение | |||
|
зав. № 1 |
зав. № 2 |
зав. № 4 |
зав. №8179 | |
|
Габаритные размеры, мм, не более - диаметр 1 |
1300 |
1100 |
1300 |
1200 |
|
- диаметр 2 |
970 |
800 |
970 |
- |
|
- длина |
3620 |
3420 |
3620 |
2730 |
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, °С |
от +10 до +30 | |||
|
- относительная влажность, % | ||||
|
- атмосферное давление, кПа |
от 30 до 80 | |||
|
от 84 до 106 | ||||
