Номер по Госреестру СИ: 77328-20
77328-20 Датчики состава воды промышленные оптические
(TriOS)
Назначение средства измерений:
Датчики состава воды промышленные оптические TriOS (далее - датчики) предназначены для определения состава природных, питьевых, промышленных и сточных вод: измерение массовой концентрации нитратного азота, нитритного азота, ХПК, цветности, нефтепродуктов, фенолов, растворенного кислорода.
Внешний вид.
Датчики состава воды промышленные оптические
Рисунок № 1
Программное обеспечение
Датчики оснащены программным обеспечением, позволяющим установить связь с внешним контролером или персональным компьютером через интерфейс Modbus или через адаптер Modbus-Ethernet или Modbus-Wifi (модели HS100, G2 Interface box) для осуществления калибровки, контроля процесса измерений, сохранения результатов измерений, их статистической обработки и архивирования.
Программное обеспечение датчика заложено в датчике в процессе производства и защищено от доступа и изменения пользователем.
Таблица 4 - Идентификационные данные программного обеспечения (ПО)
Датчики состава воды промышленные оптические TriOS |
Идентификационные данные ПО | |
Идентификационное наименование |
Номер версии, не ниже | |
enviroFlu |
enviroFlu |
1.80 |
OPUS |
OPUS |
1.3.21 |
LISA UV |
Lisa-UV |
1.0 |
LISA Color |
Lisa-Color |
1.2.0 |
NICO (+, SL, SL+) |
NICO (+, SL, SL+) |
1.0 |
matrixFlu |
matrixFlu |
1.0.17 |
nanoFlu |
nanoFlu |
1.0 |
90S |
90S |
1.0 |
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам состава воды промышленным оптическим TriOS
Техническая документация фирмы «TriOS Mess und Datentechnik GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 50-241-2019 «ГСИ. Датчики состава воды промышленные оптические TriOS. Методика поверки», утвержденному ФГУП «УНИИМ» 09 августа 2019 г.
Основные средства поверки:
-
- СО состава нитрат ионов ГСО 6696-93 (массовая концентрация 1,0 г/дм3;
относительная погрешность ± 0,3 %);
-
- СО состава нитрит ионов ГСО 7479-98 (массовая концентрация 1,0 г/дм3;
относительная погрешность ± 1,0 %);
-
- СО состава раствора фенола в этаноле ГСО 7270-96 (массовая концентрация 1,0 мг/см3, относительная погрешность ±1,0 %);
-
- СО цветности водных растворов ГСО 7853-2000 (цветность 500 градусов цветности, относительная погрешность ±1,5 %);
-
- СО цветности водных растворов ГСО 8214-2002 (цветность 5000 градусов цветности, относительная погрешность ±1,5 %);
-
- ГСО-ПГС 10597-2015 стандартный образец состава искусственной газовой смеси в азоте (N2-H-1) с объемной долей кислорода св. 0,0010 % до 99,5 % и относительной погрешностью ±1,5 %;
-
- СО бихроматной окисляемости воды (ХПК) ГСО 7425-97 (массовая концентрация 10080 мг/дм3, относительная погрешность ± 1,3 %);
-
- СО состава раствора нефтепродуктов в водорастворимой матрице НВМ-7-ЭК ГСО 8652-2005 (массовая концентрация нефтепродуктов 1 г/дм3, относительная погрешность ±0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «TriOS Mess und Datentechnik GmbH», Германия
Адрес: Burgermeister-Brotje-Str. 25, 26180 Rastede, Germany
Телефон: +49 (0)4402 69670-0, факс: +49 (0)4402 69670-20
Web-сайт: https://www.trios.de/en/
E-mail: customersupport@trios.de
Заявитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО «ЭКОИНСТРУМЕНТ»)
ИНН 7706201618
Адрес: 119049, г. Москва, Ленинский проспект, д. 6
Телефон: +7 (495) 745-22-90, 745-22-91
Факс: +7 (495) 237-65-80
E-mail: mail@ecoinstrument.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научно
исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39
Web-сайт: http://www.uniim.ru/
E-mail: uniim@uniim.ru
Принцип действия датчиков основан на спектральном методе измерения, регистрации интенсивности пропускания и (или) флюоресценции в диапазоне длин волн от 200 до 750 нм.
Датчики выпускаются следующих моделей: OPUS, NICO (NICO +, NICO SL, NICO SL+), LISA UV, LISA color, enviroFlu-HC 500, enviroFlu-HC 5000, enviroFlu-BT, 90S (список модификаций приведен в таблицах 1 и 2).
В основу работы датчиков OPUS заложена спектрофотомерия для диапазона длин волн от 200 до 360 нм. Перечень определяемых компонентов (нитратного и нитритного азота, ХПК, БПК, ООУ, взвешенных веществ, гидросульфид анион) зависит от выбранных в меню датчика методик обработки спектральной информации, а диапазоны измерения зависят от длины оптического пути используемого датчика.
Датчики LISA UV для определения ХПК, БПК, ООУ, датчики NICO, NICO SL для определения нитратного азота, датчики NICO +, NICO SL+ для определения нитратного азота, ХПК, БПК, ООУ основаны на УФ фотометрии на двух или четырех длинах волн. Диапазон измерения зависит от длины оптического пути используемого датчика.
Фотометрические датчики LISA Color специально предназначены для измерений цветности по хром-кобальтовой на длине волны 380 нм или платиново-кобальтовой шкале на длине волны 410 нм с компенсацией мутности и загрязнения оптики. Диапазон измерения зависит от длины оптического пути и модификации используемого датчика.
Датчики enviroFlu, matrixFlu, nanoFlu основанные на флуорометрическом методе измерения, различаются особенностями оптической схемы (источником и детектором), и, соответственно, предназначены для измерений нефтепродуктов, фенолов, хлорофила, фикоцианина, гуминовые соединений/CDOM, триптофана
Датчик 90S предназначен для измерения содержания растворенного кислорода.
Таблица 1 - Модели и возможности фотометрических датчиков
Модель датчика |
Модификация |
Измеряемый компонент |
OPUS |
OPUS, 0.3 мм |
Нитратный азот N-NO3, Нитритный азот N-NO2 ХПК (БПК, ООУ) Взвешенные вещества |
OPUS, 1 мм | ||
OPUS, 2 мм | ||
OPUS, 5 мм | ||
OPUS, 10 мм | ||
OPUS, 20 мм | ||
OPUS, 50 мм |
Продолжение таблицы 1
Модель датчика |
Модификация |
Измеряемый компонент |
NICO NICO + NICO SL NICO SL+ |
NICO, 0.3 мм NICO, 1 мм NICO, 2 мм NICO, 5 мм NICO, 10 мм NICO, 20 мм NICO, 50 мм |
Нитратный азот N-NO3 |
NICO + NICO SL+ |
NICO, 0.3 мм NICO, 1 мм NICO, 2 мм NICO, 5 мм NICO, 10 мм NICO, 20 мм NICO, 50 мм |
ХПК (БПК, ООУ) |
LISA UV |
LISA/ 0.3 мм LISA, 1 мм LISA, 2 мм LISA, 5 мм LISA, 10 мм LISA, 50 мм LISA, 100 мм |
ХПК (БПК, ООУ) |
LISA color |
LISA color, 10 мм LISA color, 50 мм LISA color, 100 мм LISA color, 150 мм LISA color, 250 мм |
Цветность |
Таблица 2 - Модели и возможности флуориметрических датчиков
Модель датчика |
Модификация |
Измеряемый компонент |
Примечание |
enviroFlu-HC |
enviroFlu-HC 500 |
Нефтепродукты |
Диапазон низких содержаний |
enviroFlu-HC 5000 |
Диапазон высоких содержаний | ||
enviroFlu-BT |
enviroFlu-BT |
Фенолы |
- |
90S |
- |
Растворенный кислород |
- |
Таблица 3 - Модели и возможности датчиков, применяемые в качестве индикаторов отдельных характеристик свойств и состава воды
Характеристика свойства и состава воды |
Модель датчика |
Диапазон показаний |
БПК |
OPUS/LISA UV/NICO + /NICO SL+ |
от 0 до 6600 мг/дм3 |
ООУ |
OPUS/LISA UV NICO + /NICO SL+ |
от 0 до 3000 мг/дм3 |
Взвешенные вещества |
OPUS |
от 0 до 4500 мг/дм3 |
Хлорофил |
nanoFlu/matrixFlu |
от 0 до 200 мкг/дм3 |
Фикоцианин |
nanoFlu/matrixFlu |
от 0 до 200 мкг/дм3 |
Гуминовые соединения/CDOM |
nanoFlu/matrixFlu |
от 0 до 200 мкг/дм3 |
Триптофан |
nanoFlu |
от 0 до 200 мкг/дм3 |
Гидросульфид анион |
OPUS |
от 0 до 20 мг/дм3 |
Датчики оснащены цифровыми интерфейсами Ethernet, ModBus RS232, RS485 и аналоговыми (4-20) мА выходами для связи с внешними устройствами.
Датчики состава воды промышленные оптические TriOS имеют встроенное программное обеспечение для сбора и передачи данных. Для просмотра на ПК используется любой браузер с поддержкой HTML 5 и JAVA script (MS Internet Explorer, Chrome, FireFox, Safari и др.).
Датчики могут быть использованы в комплекте со специально выпускаемыми контроллерами Tribox 3, Tribox mini; Ethernet адаптерами G2 Interface Box и HS100 для связи с ПК или другими, удовлетворяющими требованиям по возможностям интерфейса, контроллерами.
Общий вид датчиков приведен на рисунке 1.

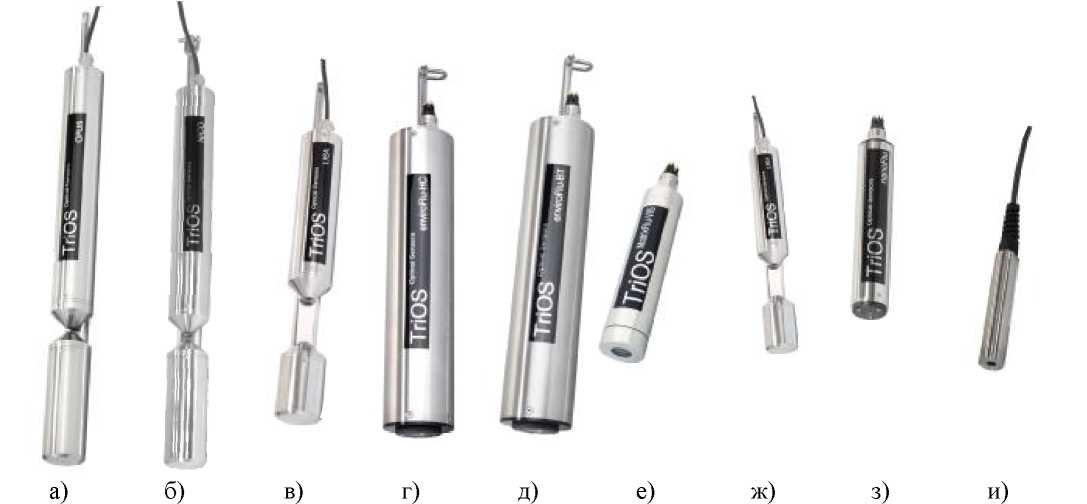

Рисунок 1 - Общий вид датчиков: a) OPUS б) NICO в) LISA / LISA color г) enviroFlu-HC д) enviroFlu-BT е) matrixFlu ж) NICO SL/SL+ з) nanoFlu и) 90S
Пломбирование датчиков не предусмотрено.
Таблица 7 -
Наименование |
Обозначение |
Количество |
Датчик (в соответствии с заказом) |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 50-241-2019 |
1 экз. |
Сменные части: | ||
FC48/10 USC проточная камера для фотометров со встроенной ультразвуковой очисткой, питание 12-24 VDC, встроенная подсветка |
10A100012 10A100014 |
1 шт. |
AirShot система очистки сжатым воздухом, включает компрессорный и клапанный блоки: компрессор 190х260х125 мм, -20...+35 °С, макс. давление 7 бар, питание 100-240 VAC, 4А; сетевой кабель 3 м, клапан 125х150х65 мм |
02A100005 |
1 шт. |
VentiBox клапан управления подачей сж. воздуха для TriBox Mini |
03А000000 |
1 шт. |
W55 система механической очистки оптики с электроприводом для датчиков питание 12-24 VDC, 2-6Ватт, IP68, до 3 атм, 2.40 °С |
02A100008 |
1 шт. |
Сменный дворник и привод механической очистки оптики для опт. пути 1/2/5/10 мм; (x = 1/2/5/6) |
02A100X08 |
1 шт. |
Интерфейсная плата Modbus/Ethernet, питание 24 В |
07A000000 |
1 шт. |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений концентрации нитратного азота, мг/дм3:
|
от 0,05 до 330 от 0,1 до 120 |
Пределы допускаемой абсолютной погрешности измерений концентрации нитратного азота, мг/дм3:
|
±(0,05^С*+0,05) ±(0,05-С*+0,1) |
Диапазон измерений концентрации нитритного азота, мг/дм3: - при использовании датчиков OPUS |
от 0,02 до 500 |
Пределы допускаемой абсолютной погрешности измерений концентрации нитритного азота, мг/дм3: - при использовании датчиков OPUS |
±(0,05^С*+0,02) |
Диапазон измерений ХПК, мг/дм3:
|
от 0,5 до 10600 от 1 до 7300 |
Пределы допускаемой абсолютной погрешности измерений ХПК, мг/дм3:
|
±(0,1-С*+0,5) ±(0,1-С*+1) |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Диапазон измерений цветности, градусов по шкале (Сг-Со): - при использовании датчиков LISA Color |
от 0,5 до 2000 |
Пределы допускаемой абсолютной погрешности измерений цветности, градусов по шкале (Сг-Со): - при использовании датчиков LISA Color |
±(0,05^С*+0,5) |
Диапазон измерений концентрации нефтепродуктов, мг/дм3:
|
от 0,03 до 20 от 0,5 до 200 от 1 до 200 |
Пределы допускаемой абсолютной погрешности измерений концентрации нефтепродуктов, мг/дм3:
|
±(0,2^С*+0,02) ±(0,2^С*+0,5) ±(0,2-С*+1) |
Диапазон измерений концентрации фенолов в пересчете на фенол C6H5OH, мг/дм3: - при использовании датчиков enviroFlu-BT |
от 0,5 до 50 |
Пределы допускаемой абсолютной погрешности измерений концентрации фенолов в пересчете на фенол C6H5OH, мг/дм3: - при использовании датчиков enviroFlu-BT |
±(0,25^С*+0,5) |
Диапазон измерений концентрации растворенного кислорода, мг/дм3: - при использовании датчиков 90S |
от 0,1 до 20 |
Пределы допускаемой абсолютной погрешности измерений концентрации растворенного кислорода, мг/дм3: - при использовании датчиков 90S |
±(0,05-С*+0,1) |
*С - измеренное значение характеристики, мг/дм3 (или градусы цветности) |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
OPUS, NICO |
LISA UV, LISA Color |
90S |
enviroFlu-HC, enviroFlu-BT |
NICO (+/SL/SL+) nanoFlu MatrixFlu | |
Габаритные размеры, мм, не более:
|
500 48 |
450 48 |
150 25 |
311 68 |
171 36 |
Масса, кг, не более |
4 |
3 |
0,5 |
3 |
0,6 |
Параметры электрического питания: -напряжение постоянного тока, В |
от 8 до 35 | ||||
Потребляемая мощность, В • А, не более |
8 | ||||
Условия эксплуатации: - температура окружающего воздуха, °С |
от +2 до +40 |
