Номер по Госреестру СИ: 77391-20
77391-20 Анализаторы зерна и зернопродуктов
(INFRANEO)
Назначение средства измерений:
Анализаторы зерна и зернопродуктов INFRANEO (далее - анализаторы) предназначены для экспрессного определения показателей качества зерна, зернобобовых, масличных культур и продуктов их переработки (измерение массовой доли жира, белка, влаги, клейковины, золы).
Внешний вид.
Анализаторы зерна и зернопродуктов
Рисунок № 1
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства - 03.02.2025
Номер записи - 176267
ID в реестре СИ - 1140949
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
INFRANEO,
Производитель
Изготовитель - Фирма "Chopin Technologies"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№139 от 2020.02.03 Об утверждении типов средств измерений 86
Наличие аналогов СИ: Анализаторы зерна и зернопродуктов (INFRANEO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77391-20 Анализаторы зерна и зернопродуктов (INFRANEO) Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
53237-13 Анализаторы инфракрасные ("ИнфраЛЮМ ФТ") Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38252-08 23.08.2018 |
Анализаторы инфракрасные зерна и зернопродуктов, INFRANEO Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77170-19 26.12.2024 |
Анализаторы числа падения в зерне и муке, AMYLAB FN Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77391-20 03.02.2025 |
Анализаторы зерна и зернопродуктов, INFRANEO Фирма "Chopin Technologies" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Рязанский ЦСМ Рязанская область |
198 | 198 |
Программное обеспечение
Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Infraneo |
|
Номер версии ПО |
- |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 32040-2012 Корма, комбикорма, комбикормовое сырье. Метод определения содержания сырого протеина, сырой клетчатки, сырого жира и влаги с применением спектроскопии в ближней инфракрасной области
ГОСТ 32749-2014 Семена масличные, жмыхи и шроты. Определение влаги, жира, протеина и клетчатки методом спектроскопии в ближней инфракрасной области.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам зерна и зернопродуктов INFRANEO
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»
Техническая документация фирмы «CHOPIN TECHNOLOGIES», Франция
Поверка
Поверкаосуществляется по документу МП 71-241-2019 «ГСИ. Анализаторы зерна и зернопродуктов INFRANEO. Методика поверки», утвержденному ФГУП «УНИИМ» 28 октября 2019 г.
Основные средства поверки:
-
- стандартный образец состава зерновых, зернобобовых культур и продуктов их переработки ГСО 9734-2010 (массовая доля влаги от 7,0 до 18 %, границы абсолютной погрешности аттестованного значения ±0,2 % при Р = 0,95; массовая доля белка от 5,0 до 16 %, границы абсолютной погрешности аттестованного значения ±0,25 % при Р = 0,95);
-
- стандартные образцы состава семян масличных культур ГСО 11284-2019/11289-2019 (массовая доля жира от 13,0 до 60,0 %, границы абсолютной погрешности аттестованного значения ±0,2 % Р = 0,95; массовая доля белка от 15,0 до 50,0 %, границы абсолютной погрешности аттестованного значения ±0,3 % Р = 0,95; массовая доля влаги от 4,0 до 20,0 %, границы абсолютной погрешности аттестованного значения ±0,2 % Р = 0,95);
-
- пробы зерна и муки, приготовленные и аттестованные по приложению А ГОСТ Р 8.5932002 (погрешность аттестованных значений показателей должна быть не менее, чем в 2 раза ниже погрешности анализатора).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «CHOPIN TECHNOLOGIES», Франция
Адрес: 20 avenue Marcellin berthelot, 92390 Villeneuve-La-Garenne, France
Телефон: +33(0)141475048
Web-сайт: www.chopin.fr
E-mail: export@chopin.fr
Заявитель
Общество с ограниченной ответственностью «СБ-АГРО » (ООО «СБ-АГРО ») ИНН 3663102228Юридический адрес: 394090, г. Воронеж, ул. Ростовская, 84, оф. 1 Адрес: 394006, г. Воронеж, ул. 9-е Января, д. 68Б, оф. 1120 Телефон/факс: +7 (473) 269-42-44
Web-сайт: www.sbagro.ru
E-mail: info@ sbagro.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научно
исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
Е-mail: uniim@uniim.ru
Принцип действия анализатора основан на методе инфракрасной (ИК) спектроскопии пропускания в ближней ИК-области в спектральном диапазоне от 710 до 1100 нм. При проведении анализа интенсивность оптического излучения по специальной программе методом многофакторного анализа пересчитывается в следующие показатели качества зерна, зернобобовых, масличных культур и продуктов их переработки: массовая доля белка; массовая доля влаги (влажности); массовая доля сырой клейковины; массовая доля жира; массовая доля золы.
Конструктивно анализатор представляет собой единый блок и состоит из измерительного блока, включающего лампу накаливания - источник ИК излучения, монохроматор, кюветное отделение для размещения измеряемого образца и фотоприемника, а также блока обработки информации с сенсорным 12-дюймовым цветным жидкокристаллическим дисплеем.
Анализатор предназначен для анализа образцов зерна, зернопродуктов, зернобобовых и масличных культур без предварительной пробоподготовки. Масса загружаемого для анализа образца составляет не менее 500 г, анализатор автоматически дозирует материал образца и в каждой порции проводит измерения показателей качества. Анализатор имеет встроенные градуировочные характеристики для измерений показателей качества муки и зерна пшеницы, ячменя, ржи, сои; а также может быть использован для анализа других зерновых и зернобобовых культур при наличии специально разработанных методик измерений.
Анализатор имеет встроенный интерфейс RS 232, 4 порта USB и сетевое подключение Ethernet (LAN) через кабель RJ45.
Общий вид анализатора приведен на рисунке 1. Пломбирование анализаторов не предусмотрено.

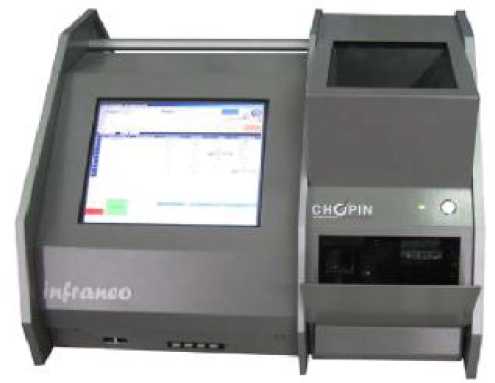

Рисунок 1 - Общий вид анализатора зерна и зернопродуктов INFRANEO
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли жира, % |
от 3 до 53 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли жира, % |
±1,2 |
|
Диапазон измерений массовой доли белка, % |
от 5 до 83 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли белка, % |
±0,6 |
|
Диапазон измерений массовой доли влаги, % |
от 4 до 45 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, % |
±0,5 |
|
Диапазон измерений массовой доли сырой клейковины, % |
от 14 до 44 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли сырой клейковины, % |
±2,5 |
|
Диапазон измерений массовой доли общей золы, % |
от 0,3 до 4,9 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли общей золы, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 110 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В • А, не более |
225 |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
500 |
|
- длина |
600 |
|
- высота |
385 |
|
Масса, кг, не более |
31,5 |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от +5 до +40 |
|
- относительная влажность воздуха, %, не более |
85 |
