Номер по Госреестру СИ: 77471-20
77471-20 Анализаторы водорода однокомпонентные
(SGA)
Назначение средства измерений:
Анализаторы водорода однокомпонентные серии SGA (далее - анализаторы) предназначены для измерения объемной доли водорода (Н2) в атмосфере электропечи, основными компонентами которой являются водород, азот и аммиак.
Внешний вид.
Анализаторы водорода однокомпонентные
Рисунок № 1
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства - 10.02.2025
Номер записи - 176340
ID в реестре СИ - 1140876
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "Super Systems Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№296 от 2020.02.10 Об утверждении типов средств измерений 100
Наличие аналогов СИ: Анализаторы водорода однокомпонентные (SGA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Super Systems Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72243-18 24.08.2024 |
Контроллеры температуры и печной атмосферы программируемые, 9205 Фирма "Super Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76637-19 29.11.2024 |
Газоанализаторы портативные многокомпонентные инфракрасные, PGA3510 Фирма "Super Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77471-20 10.02.2025 |
Анализаторы водорода однокомпонентные, SGA Фирма "Super Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы водорода однокомпонентные (SGA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Анализаторы водорода однокомпонентные (SGA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик. Встроенное ПО заносится в память анализаторов предприятием-изготовителем и не доступно для изменения пользователем. В функции встроенного ПО входит выполнение измерений, обработка информации, ее отображение на сенсорном экране, взаимодействие с пользователем через кнопки на сенсорном экране, формирование выходных сигналов и реализация информационного обмена с внешними устройствами по интерфейсу Ethernet и USB. Для конфигурации анализаторов встроенное ПО защищено системой паролей, согласно различным правам доступа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sensor |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.03 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам водорода однокомпонентных серии SGAПриказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 205-18-2019 «Анализаторы водорода однокомпонентные серии SGA. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.11.2019 г.
Основные средства поверки:
- ГСО-ПГС № 11047-2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке или на анализатор.
Изготовитель
SUPER SYSTEMS INC., СШААдрес: 7205, Edington Dr. Cincinnati, OH 45249, USA
Телефон/факс: 513-772-0060/513-772-9466
Web-сайт: www.supersystems.com
E-mail: info@supersystems.com
Заявитель
Закрытое акционерное общество «НакалПром» (ЗАО «НакалПром»)ИНН 5044066431
Адрес: 141505, Московская обл., г. Солнечногорск, ул. Революции, д. 3, стр. 1, пом. 85
Телефон: +7 (495) 994-15-56
E-mail: nakal@nakal.ru
Web-сайт: www.nakal.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчика анализаторов - теплопроводный.
Способ забора пробы газа - за счет избыточного давления в точке отбора или с помощью встроенного насоса.
Конструктивно корпус анализаторов представляет собой металлический шкаф. С правой части корпуса расположены приборные разъемы, чашевидный фильтр. С левой части корпуса расположен насос. На лицевой части корпуса расположены сенсорный экран, лампа включения питания, ротаметр с регулировочным винтом. Внутри корпуса расположены чувствительный элемент, вторичные приборы, электронные платы для обработки информации, формирования выходных сигналов и отображения информации.
Анализаторы обеспечивают выполнение следующих функций:
-
- отображение текущего значения объемной доли водорода;
-
- передачу информации на внешнее приемное устройство;
-
- прием информации от внешнего устройства.
Общий вид анализаторов приведен на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Место нанесения знака поверки

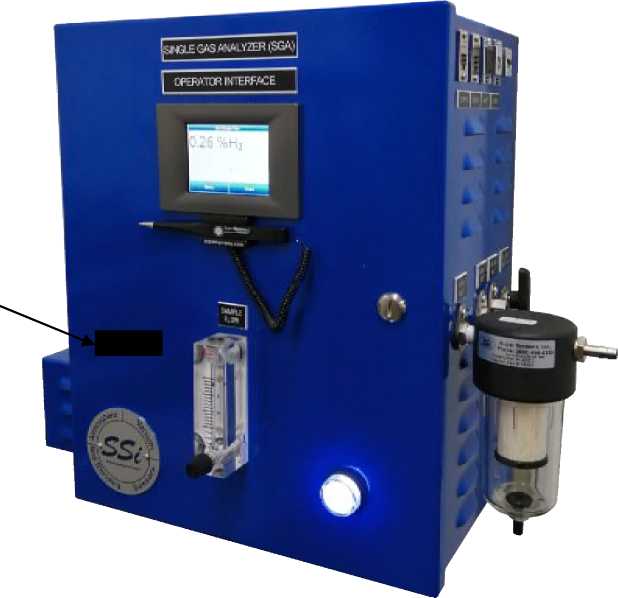

Рисунок 1 - Общий вид анализаторов с местом нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли водорода, % |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли водорода, % |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение переменного тока, В |
от 187 до 242 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры, мм, не более: - высота |
470 |
|
- ширина |
270 |
|
- длина |
450 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +20 до +35 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность воздуха , % |
от 30 до 80 |
