Номер по Госреестру СИ: 77559-20
77559-20 Приборы для определения числа падения частиц
(FN)
Назначение средства измерений:
Приборы для определения числа падения частиц FN (далее - приборы) предназначены для измерений времени падения шток-мешалки в пробирке, заполненной водно-мучной суспензией, которое соответствует значению числа падения в зерне и муке.
Внешний вид.
Приборы для определения числа падения частиц
Рисунок № 1
Внешний вид.
Приборы для определения числа падения частиц
Рисунок № 2
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО делится на метрологически значимую часть и сервисную часть программы. Метрологически значимая часть ПО реализует обработку результатов измерений числа падения, запись полученных результатов в память прибора и представление измерительной информации на дисплее прибора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
FN 7100, FN 7200 |
FN 8100, FN 8200 | |
Идентификационное наименование ПО |
Software FN |
Firmware FN |
Номер версии (идентификационный номер) ПО |
не ниже 2.1.0 |
не ниже 2.3.0 |
Цифровой идентификатор ПО |
FN 2.1.0 |
FN 2.3.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для определения числа падения частиц FN
ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
ГОСТ ISO 3093-2016 Зерно и продукты его переработки. Определение числа падения методом Хагберга-Пертена
Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу МП 84-241(243)-2019 «ГСИ. Приборы для определения числа падения частиц FN. Методика поверки», утверждённому ФГУП «УНИИМ» 25.11.2019 г.
Основные средства поверки:
- секундомер электронный «СЧЕТ-1М» (регистрационный номер в Федеральном информационном фонде 40929-09) с диапазоном измеряемых интервалов времени от 0,01 до 999,999 с и погрешностью ±(640-5^Т+С) с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
ERKAYA LABOR. CiH. KALKON GIDA KAT. MAD. SAN. TiC. LTD §Ti, Турция
Адрес: Matbaacilar sitesi, 1515 Sk. No:6 Ivedik OSB, Ankara, Turkey
Телефон: +90 312 3952986
Факс: +90 312 3950878
Web-сайт: www.erkayagida.com.tr
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия прибора основан на измерении времени свободного падения шток-мешалки определенной массы в вискозиметрической пробирке, заполненной водно-мучной суспензией, на заданное расстояние. Полученные значения интервалов времени, выраженные в секундах, соответствуют значениям числа падения. Результаты измерений выводятся на дисплей прибора.
Прибор представляет собой моноблок с встроенной автоматической мешалкой, водяной баней, встроенным принтером и отдельно стоящим или встроенным (в зависимости от модификации) сенсорным дисплеем. Блок охлаждения, позволяющий не подключать прибор к источнику воды и не использовать слив, поставляется по отдельному заказу.
Приборы выпускаются в четырех модификациях: FN 7100, FN 7200, FN 8100, FN 8200, отличающихся конструкционными особенностями и метрологическими характеристиками.
Модификация FN 7100 выполнена с одной пробиркой и шток-мешалкой и позволяет проводить анализ одной пробы образца. Прибор оптимален для небольших лабораторий.
Модификации FN 7200 выполнена с двумя пробирками и шток-мешалками для проведения двух одновременных измерений. Устройство позволяет производить два анализа одновременно, что дает возможность продублировать результаты измерений одной пробы, либо производить анализ нескольких проб одновременно и экономить время.
Модификация FN 8100 выполнена с одной пробиркой и шток-мешалкой и позволяет проводить анализ одной пробы образца. Сенсорный дисплей встроен в корпус прибора. Прибор оптимален для небольших лабораторий.
Модификация FN 8200 выполнена с двумя пробирками и шток-мешалками для проведения двух одновременных измерений. Устройство позволяет производить два анализа одновременно, что дает возможность продублировать результаты измерений одной пробы, либо производить анализ нескольких проб одновременно и экономить время. Сенсорный дисплей встроен в корпус прибора.
Приборы имеют дополнительную опцию: индикацию показаний числа разжижения.

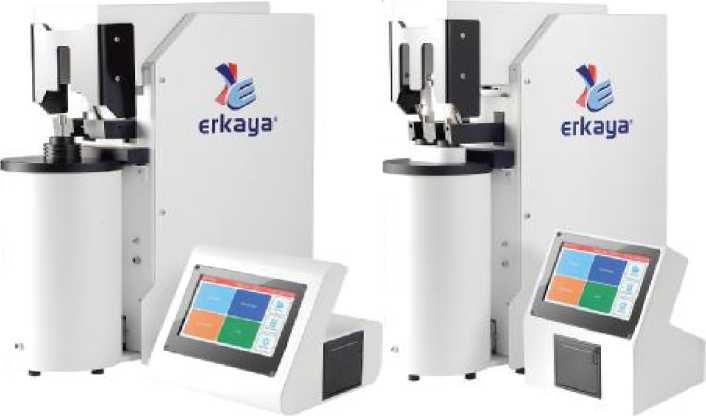

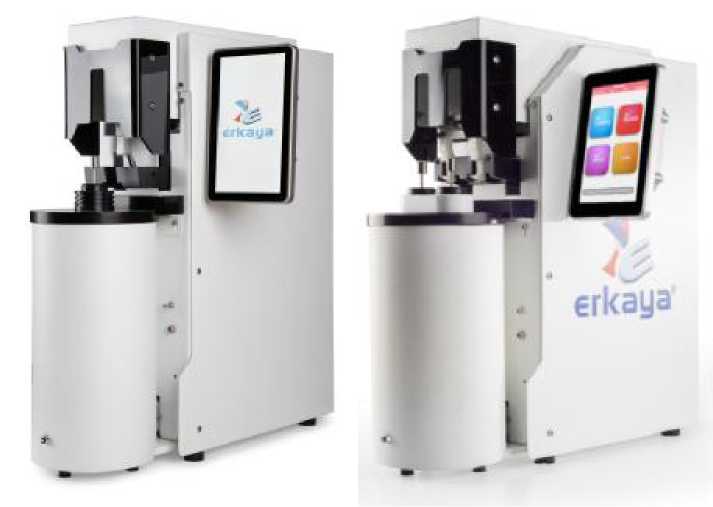

Общий вид приборов для определения числа падения частиц FN представлен на рисунке 1.
а) б)
в) г )
Рисунок 1 - Общий вид приборов для определения числа падения частиц FN а) модификация FN 7100, б) модификация FN 7200 в) модификация FN 8100, г) модификация FN 8200
Пломбирование приборов не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Прибор для определения числа падения частиц FN |
- |
1 шт. |
Сопутствующие аксессуары: |
- | |
Шток-мешалка |
- |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Вискозиметрические пробирки |
10 шт. | |
Колпачки для пробирок |
2 шт. | |
Зажим для пластиковых трубок |
2 шт. | |
Сетевой кабель |
1 шт. | |
Щетка для чистки пробирок |
1 шт. | |
Подставка для пробирок |
1 шт. | |
Пипетка 25 мл |
1 шт. | |
Предохранители |
10 шт. | |
Пластиковые трубки для циркуляции воды |
2 шт. | |
Воронка |
1 шт. | |
Блок охлаждения* |
1 шт. | |
Дополнительный рулон бумаги для принтера |
1 шт. | |
Упаковка |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 84-241(243)-2019 |
1 экз. |
* Поставляется по отдельному заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
FN 7100, FN 7200 |
FN 8100, FN 8200 | |
Диапазон измерений числа падения, с |
от 60 до 900 |
от 60 до 900 |
Пределы допускаемой абсолютной погрешности прибора при измерении интервалов времени, с |
±2,0 |
±1,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
FN 7100, FN 7200 |
FN 8100, FN 8200 | |
Габаритные размеры, мм, не более: | ||
- высота: | ||
для основного корпуса |
585 |
585 |
для сенсорного экрана |
200 |
- |
- ширина: | ||
для основного корпуса |
175 |
250 |
для сенсорного экрана |
220 |
- |
- длина: | ||
для основного корпуса |
450 |
490 |
для сенсорного экрана |
220 |
- |
Масса, кг, не более: | ||
- основного корпуса |
25 |
25 |
- сенсорного экрана |
5 |
- |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
220±22 | |
- частота переменного тока, Гц |
50±1 | |
Условия эксплуатации: | ||
- температура окружающего воздуха °C |
от +5 до +40 | |
- относительная влажность воздуха, %, не более |
80 |
