Сведения о средстве измерений: 77577-20 Преобразователи расхода электромагнитные

Номер по Госреестру СИ: 77577-20
77577-20 Преобразователи расхода электромагнитные
(BaseFlow)

Назначение средства измерений:
Преобразователи расхода электромагнитные BaseFlow (далее-преобразователи) предназначены для измерений объемного расхода и объема электропроводящих жидкостей, протекающих по трубопроводу, с электрической проводимостью не менее 20 мкСм.

сертификация программного обеспечения
Внешний вид. Преобразователи расхода электромагнитные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи расхода электромагнитные
Рисунок № 1
Внешний вид. Преобразователи расхода электромагнитные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи расхода электромагнитные
Рисунок № 2

Общие сведения

Дата публикации - 01.04.2020
Срок свидетельства - 25.02.2025
Номер записи - 176447
ID в реестре СИ - 1140769
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, модель BaseFlow300, модель BaseFlow100, Comac cal Floy 38, BaseFlow300, BaseFlow 300 Ду 40, BaseFlow 300, BaseFlow, ,модель BaseFlow300, Ду 32 мм, , модель BaseFlow300, Ду 50 мм, , модель BaseFlow300, Ду 40 мм,

Производитель

Изготовитель - Компания "Comac Cal s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 102
Выдано извещений - 1
Кол-во периодических поверок - 28
Кол-во средств измерений - 93
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№390 от 2020.02.25 Об утверждении типов средств измерений 113

Наличие аналогов СИ: Преобразователи расхода электромагнитные (BaseFlow)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
77577-20 Преобразователи расхода электромагнитные (BaseFlow)
Компания "Comac Cal s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
86911-22 Преобразователи расхода электромагнитныеКомпания "Comac Cal s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )

Все средства измерений Компания "Comac Cal s.r.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
77577-20
25.02.2025
Преобразователи расхода электромагнитные, BaseFlow
Компания "Comac Cal s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи расхода электромагнитные ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПЕРМСКИЙ ЦСМ"
(RA.RU.311363)
РСТ
  • BaseFlow 300
  • BaseFlow300
  • 3 0 3 0 1 0 1
    ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ"
    (РОСС.RU.0001.310109)
    РСТ
  • BaseFlow
  • 2 0 0 0 2 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • BaseFlow300
  • 1 0 1 1 1 0 1
    ООО "ФЕРРАТА"
    (RA.RU.310646)
  • ,модель BaseFlow300, Ду 32 мм
  • , модель BaseFlow300, Ду 40 мм
  • , модель BaseFlow300, Ду 50 мм
  • модель BaseFlow300
  • модель BaseFlow100
  • 81 71 9 0 80 71 9
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • нет модификации
  • 1 0 1 0 1 0 1
    ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ"
    (RA.RU.312407)
  • Comac cal Floy 38
  • 1 0 1 0 0 0 0
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • BaseFlow 300
  • 9 3 0 9 0 9 0 9
    ООО "ВИТА-М"
    (RA.RU.314312)
  • BaseFlow 300 Ду 40
  • 2 2 0 2 0 2 0 2
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ООО "НМОП"
    (RA.RU.311359)
  • мод. BaseFlow 300
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Преобразователи расхода электромагнитные ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Преобразователи имеют встроенное ПО, обеспечивающее обработку сигналов, поступающих от первичного преобразователя.

    Для обслуживания, настройки, диагностики преобразователей модели BaseFlow100 служит сервисная программа Сотас.арк, не являющаяся метрологически значимой. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1— Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    BaseFlow

    100

    COMAC

    CAL android 6346.apk

    BaseFlow

    300

    Наименование ПО

    -

    -

    Номер версии (идентификационный номер)

    не ниже

    не ниже V2.00

    не ниже

    ПО

    V2.16

    V8.22

    Цифровой идентификатор ПО

    58A7124C

    B5A25DC7

    4D1271A0

    Алгоритм расчёта контрольных сумм

    CRC32

    CRC32

    CRC32

    Уровень защиты ПО преобразователей расхода электромагнитных BaseFlow от непреднамеренных и преднамеренных изменений «средний» в соответствии Р50.2.077-2014.

    Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью преобразователей.

    Лист № 3 Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится в виде наклейки на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений


    Нормативные и технические документы

    Поверка

    Поверка

    осуществляется по документу МП 2550-0357-2019  «ГСИ. Преобразователи расхода

    электромагнитные BaseFlow. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.11.2019 г.

    Основные средства поверки:

    - рабочий эталон 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, в диапазоне расхода, соответствующего диапазону расхода поверяемого преобразователя расхода электромагнитного BaseFlow, и пределами допускаемой относительной погрешности d= ±0,20 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и/или в паспорт.


    Изготовитель


    Компания Comac Cal s.r.o., Чехия
    Адрес: Tesmska 737/30, Terlicko, 735 42 Czech Republic

    Заявитель


    Общество с ограниченной ответственностью «КИП-Сервис» (ООО «КИП-Сервис»)
    ИНН 2308073661
    Адрес: 350000, Краснодарский край, г. Краснодар, ул. им Митрофана Седина, 145/1 Телефон: (861) 255-97-54
    Web-сайт: www.kipservis.ru
    E-mail: krasnodar@kipservis.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: www.vniim.ru

    Принцип действия преобразователей основан на законе электромагнитной индукции Фарадея, согласно которому при движении токопроводящей среды (проводника тока) через магнитное поле в проводнике индуцируется ЭДС, пропорциональная скорости его движения. Положительно заряженные частицы потока жидкости смещаются к одному электроду, отрицательно заряженные частицы к другому электроду, при этом возникающая разность потенциалов пропорциональна скорости движения жидкости и, при известном сечении трубы, пропорциональна расходу.

    Конструктивно преобразователи состоят из:

    • - первичного преобразователя, представляющего собой измерительные электроды и электрод контроля пустой трубы, вмонтированные в измерительный участок из нержавеющей или окрашенной стали, футерованный немагнитным материалом (вкладышем);

    • -  электронного блока, который обрабатывает поступающие от первичного преобразователя сигналы и обеспечивает формирование выходных сигналов.

    Преобразователи выпускаются двух моделей:

    • - модель BaseFlow300 имеет электронный блок, который снабжен дисплеем для настройки параметров и индикации измеряемых величин, выпускается в двух исполнениях: компактное и раздельное; преобразователи имеют частотно-импульсные и аналоговый выходные сигналы, а также интерфейс RS485;

    • - модель BaseFlow100 настраивается с помощью приложения Comac.apk для ОС Android через Bluetooth, исполнение - компактное, преобразователи имеют частотно-импульсные и аналоговый выходные сигналы.

    Преобразователи обеспечивают:

    • - измерение объемного расхода и объема, с преобразованием в выходной сигнал;

    • - сигнализацию наличия потока жидкости;

    • - имитацию выходного сигнала, соответствующего определенному расходу, посредством активации соответствующей функции в целях настройки системы измерения;

    • - отслеживание аварийных состояний системы (в том числе не полностью заполненного трубопровода) посредством срабатывания частотно-импульсного выхода и/или индикации на дисплее (для модели BaseFlow300);

    При заказе преобразователей возможен выбор:

    • - вида технологического присоединения преобразователей к трубопроводу («сэндвич», резьбовое, молочная гайка, хомутное, фланцевое);

    • - материала вкладыша и электродов; исполнения преобразователя (компактное или раздельное);

    • - динамического диапазона измерений.

    Монтаж преобразователя на трубопроводе может быть выполнен в горизонтальном или вертикальном положении. Длина прямых участков трубопровода перед и после первичного преобразователя расхода должна составлять соответственно не менее 5Ду и 3Ду. В случае измерения расхода в двух направлениях применяются прямые участки 5Ду до и после преобразователя.

    Общий вид преобразователей приведен на рисунке 1.

    Внешний вид. Преобразователи расхода электромагнитные (), http://oei-analitika.ru

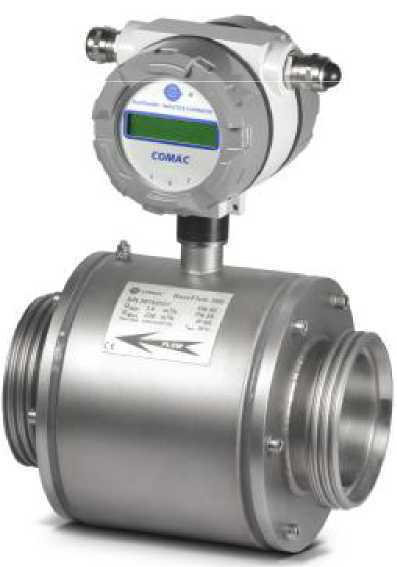

    а) модель BaseFlow300

    Внешний вид. Преобразователи расхода электромагнитные (), http://oei-analitika.ru

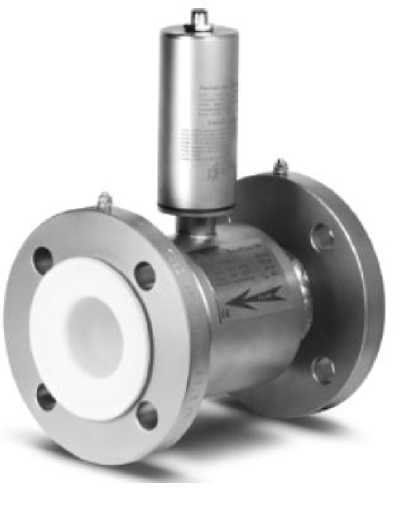

    б) модель BaseFlow100

    Рисунок 1— Общий вид преобразователей

    Пломбирование преобразователей не предусмотрено.


    Таблица 4 - Комплектность преобразователей расхода электромагнитных BaseFlow

    Наименование

    Обозначение

    Кол-во

    Примечание

    Преобразователь      расхода

    электромагнитный BaseFlow

    BaseFlow100 или

    BaseFlow300

    1 шт.

    Исполнение согласно заказу

    USB носитель с установочным файлом программы «Comac.apk»

    -

    1 шт.

    Для модели BaseFlow100

    Паспорт

    -

    1 экз.

    -

    Руководство по эксплуатации

    -

    1 экз.

    -

    Методика поверки

    МП 2550-0357-2019

    1 экз.

    -


    Таблица 2—Метрологические характеристики

    Наименование характеристики

    Значения

    Диаметр условного прохода (Ду), мм

    от 4 до 600

    Верхний предел диапазона измерений объемного расхода (Qmax), м3

    от 0,54 до 12210*

    Динамический диапазон измерений объемного расхода

    60, 100, 200**

    Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, %

    ±0,5

    *- Qmax в зависимости от Ду, **-выбирается при заказе

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значения

    BaseFlow100

    BaseFlow300

    Диапазон скорости потока жидкости, м/с

    от -12,0 до -0,2 и от 0,2 до 12,0

    Максимальная температура измеряемой среды (для компактного исполнения), оС

    90

    Максимальная температура измеряемой среды (для раздельного исполнения), оС

    150 (вкладыш PTFE)*

    130 (вкладыш PFA)*

    170 (вкладыш керамика)* 80 (мягкая, жесткая резины)*

    Максимальное давление измеряемой среды, МПа

    от 1,0 до 4,0*

    Напряжение питания постоянного тока, В

    от 20,4 до 27,6

    от 20,4 до 27,6

    Потребляемая мощность, Вт, не более

    5

    Выходные сигналы:

    • - пассивный токовый, мА

    • - частотно-импульсный, Гц

    • - интерфейс

    от 4 до 20 от 0 до 1600

    от 4 до 20 от 0 до 400

    RS-485

    Габаритные размеры, мм, не более:

    • - длина

    • - ширина

    • - высота

    от 90 до 600 ** от 51 до 565** от 172 до 668**

    от 90 до 600** от 70 до 565** от 198 до 694**

    Масса, кг, не более:

    от 1 до 360**

    От 0,8 до 344**

    Условия эксплуатации:

    - температура окружающей среды, °С

    -относительная влажность окружающего воздуха, %, не более

    -атмосферное давление, кПа

    от 0 до 55

    90

    от 84 до 106,7

    Средний срок службы, лет

    12

    Средняя наработка на отказ, ч

    90 000

    * - выбирается при заказе

    ** - зависят от Ду и способа присоединения


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
