Номер по Госреестру СИ: 77595-20
77595-20 Счётчики аэрозольных частиц
(Lighthouse)
Назначение средства измерений:
Счетчики аэрозольных частиц Lighthouse (далее - счетчики) предназначены для измерений счетной концентрации частиц в атмосферном воздухе и неагрессивных газах.

Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1

Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 2

Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 3

Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 4
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), разработанное фирмой «Lighthouse Worldwide Solutions». Встроенное ПО является метрологически значимым. Его основные функции: управление процессом измерений, обработка сигналов с фотоприемника, хранение и представление результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
ПО LMS Express, LMS Express RT, LMS Pharma, LMS Pro, используемые для отображения данных счетчиков на внешнем устройстве, не являются метрологически значимыми и не оказывают влияние на результаты измерений.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MEAN Firmware |
Номер версии (идентификационный номер) ПО |
не ниже 1.00.003 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации счетчиков методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам аэрозольных частиц Lighthouse
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-640-010-19 «Счетчики аэрозольных частиц Lighthouse. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19.06.2019 г.
Основные средства поверки:
-рабочий эталон единицы счетной концентрации аэрозольных частиц с относительной погрешностью измерений в допускаемых пределах ±10 % по ГОСТ 8.606-2012;
-расходомер-счетчик газа РГТ-7, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 51713-18.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.
Изготовитель
Компания «Lighthouse Worldwide Solutions», США
Адрес: 47300 Kato Road, Fremont, California 94538, USA
Телефон: +1 (510) 438-0500; +1 (800) 945-5905
Факс: + 1 (510) 438-3840
Web-сайт: www.golighthouse.com
Заявитель
Общество с ограниченной ответственностью Научно-производственный центр «Клинрум
Инструментс» (ООО НПЦ «Клинрум Инструментс»)
ИНН 7734650950
Адрес: 123182, г. Москва, пл. Академика Курчатова, д. 2, стр. 1
Телефон: +7 (499) 196-77-27, +7 (499)-75-94
Факс: +7 (499) 196-77-27
Web-сайт: //www.clri.ru
E-mail: clri@clri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон: +7 (495) 526-63-00; факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия счетчиков основан на регистрации рассеянного аэрозольными частицами оптического излучения.
Аэрозольные частицы, попадая в освещенный измерительный объем счетчика, рассеивают свет. Рассеянный свет регистрируется фотоприемником в телесном угле близком к 2p. Интенсивность светового импульса пропорциональна размеру аэрозольной частицы, а количество импульсов определяет число аэрозольных частиц. С учетом расхода пробы рассчитывается счетная концентрация аэрозольных частиц и распределение их по размерам.
Конструктивно счетчики выполнены в виде единого блока, состоящего из измерительной, пробоотборной и электронной частей. Основными элементами измерительной части являются: источник излучения (лазерный диод), фокусирующая оптическая система и фотоприемник. Пробоотборная часть включает пробоотборный тракт, вакуумный насос для прокачки воздушной пробы и встроенный расходомер для контроля объемного расхода пробы; электронная часть - микропроцессорное устройство для обработки измерительных сигналов с фотоприемника. Счетчики могут быть с сенсорным дисплеем для отображения данных, либо без него. Данные со счетчиков передаются на внешнее устройство через интерфейсы связи RS485, USB и (или) Ethernet.
Для отображения данных на внешнем устройстве используются программы LMS Express, LMS Express RT, LMS Pharma, LMS Pro.
Результаты измерений представляются в цифровом и графическом виде в размерных диапазонах аэрозольных частиц (измерительных каналах).
Электропитание счетчиков осуществляется от сети переменного тока через сетевой адаптер и от аккумуляторной батареи.
Счетчики имеют модификации ApexZ и ApexR, отличающиеся внешним видом. Модификации могут быть выполнены в нескольких исполнениях, отличающихся значениями метрологических характеристик и конструктивными особенностями. В зависимости от исполнения в обозначение модификации счетчиков входит численная индексация, указывающая на минимальное пороговое значение измерительных каналов, и буквенная (р), указывающая на наличие встроенного насоса (в модификациях ApexR):
-
- ApexZ3, ApexZ50,
-
- ApexR02p, ApexR03p, ApexR05p, ApexR3p, ApexR5p.
Общий вид счетчиков в зависимости от модификаций представлен на рисунках 1 и 2.
Схема пломбировки счетчиков от несанкционированного доступа представлена на рисунках 3 и 4.

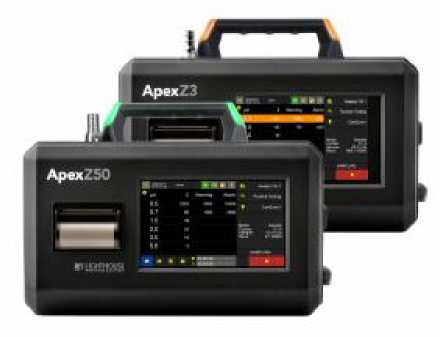

Рисунок 1 - Общий вид счетчиков аэрозольных частиц Lighthouse модификации ApexZ

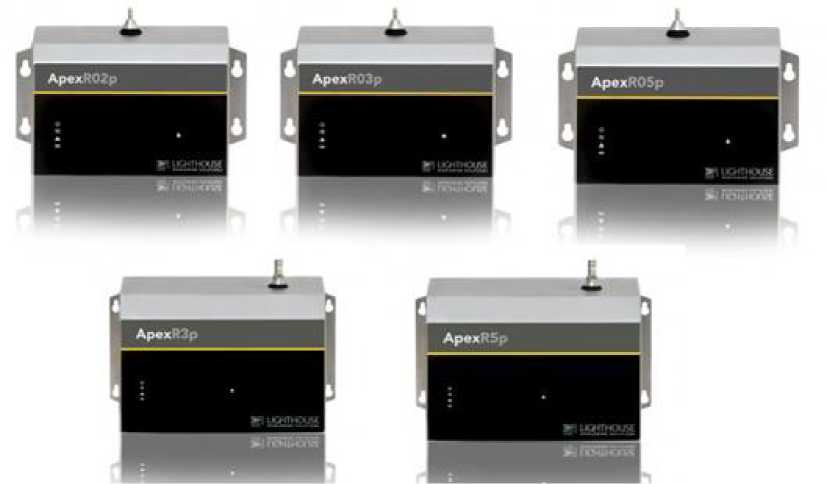

Рисунок 2 - Общий вид счетчиков аэрозольных частиц Lighthouse модификации ApexR

Место пломбировки

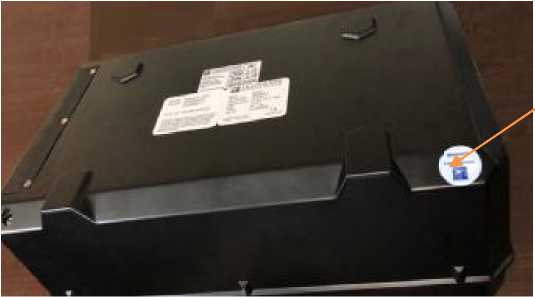

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчиков аэрозольных частиц Lighthouse модификации ApexZ (задняя панель корпуса)

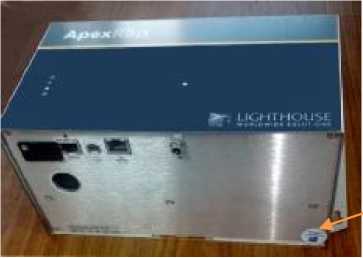

Рисунок 4 - Схема пломбировки от несанкционированного доступа счетчиков аэрозольных частиц Lighthouse модификации ApexR (задняя панель корпуса)
Место пломбировки
Таблица 6 - Комплектность счетчиков
Наименование |
Обозначение |
Количество |
Примечание |
Счетчик аэрозольных частиц |
Lighthouse |
1 шт. |
модификация указывается при заказе |
Продолжение таблицы 6
Наименование |
Обозначение |
Количество |
Примечание |
Фильтр тонкой очистки |
1 шт. | ||
Аккумуляторная батарея |
1 шт. |
для модификации ApexZ | |
Рулон бумаги для принтера |
2 шт. | ||
Изокинетический пробоотборник |
1 шт. | ||
USB флэш-накопитель |
1 шт. | ||
Сетевой шнур питания |
1 шт. |
для модификации ApexR | |
Руководство по эксплуатации |
1 экз. | ||
Паспорт |
1 экз. | ||
Методика поверки |
МП-640-010-19 |
1 экз. |
Таблица 2 - Диапазоны измерений и количество измерительных каналов модификаций счетчиков
Модификация счетчика |
Диапазон пороговых значений, мкм |
Количество измерительных каналов, не более |
Диапазон измерений счетной концентрации аэрозольных частиц, -3 дм |
Диапазон установки номинального объемного расхода, дм3/мин |
ApexR3p |
от 0,3 до 5,0 |
6 |
от 10 до 3,4-107 |
от 26,9 до 29,7 |
ApexR5p |
от 0,5 до 10,0 |
7 |
от 10 до 3,4-107 | |
ApexR02р |
от 0,2 до 2,0 |
6 |
от 10 до 13,7-107 |
от 2,68 до 2,98 |
ApexR03р |
от 0,3 до 5,0 |
6 |
от 10 до 13,7-107 | |
ApexR05р |
от 0,5 до 10,0 |
7 |
от 10 до 13,7-107 | |
ApexZ3 |
от 0,3 до 10,0 |
6 |
от 10 до 1,7-107 |
от 26,9 до 29,7 |
ApexZ50 |
от 0,5 до 25,0 |
7 |
от 10 до 1,7-107 |
от 95 до 105 |
Таблица 3 -Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % |
±20 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности установки | |
объемного расхода для модификаций, дм3/мин: | |
- ApexR02р, ApexR03р, ApexR05р |
±0,15 |
- ApexR3р, ApexR5р, ApexZ3 |
±1,4 |
- ApexZ50 |
±5,0 |
Собственный фон, импульс/5 мин, не более |
1 |
Эффективность счета аэрозольных частиц, %: | |
- на порогах измерительных каналов |
от 30 до 70 |
- внутри пороговых интервалов |
от 90 до 110 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- от сети переменного тока | |
напряжение переменного тока, В |
от 198 до 242 |
частота переменного тока, Гц |
от 49 до 51 |
- от аккумуляторной батареи | |
напряжение постоянного тока, В |
14,4 |
максимальная емкость, А/ч |
6,45 |
Потребляемая мощность при работе от сети переменного тока, В^А, не более |
150 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 5 - Габаритные размеры и масса
Модификация счетчика |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
высота |
ширина |
длина | ||
ApexR3p |
170 |
125 |
240 |
3,0 |
ApexR5p | ||||
ApexR02р |
130 |
90 |
170 |
1,5 |
ApexR03р | ||||
ApexR05р | ||||
ApexZ3 |
230 |
160 |
330 |
4,5 |
ApexZ50 |
