Номер по Госреестру СИ: 53994-20
53994-20 Трансформаторы тока измерительные
(ТПП-0,66)
Назначение средства измерений:
Трансформаторы тока измерительные ТПП-0,66 (далее - трансформаторы)
предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится термопечатным способом на этикетку, прикреп-ленную к трансформатору, либо литьевым способом на корпус трансформатора. На титульный лист руководства по эксплуатации и паспорт трансформатора знак утверждения типа наносится типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к
трансформаторам тока измерительным ТПП-0.66
ГОСТ 7746-2015 ГСИ Трансформаторы тока. Общие технические условия
ТУ BY 300220471.004-2013 Трансформаторы тока измерительные ТПП-0,66. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный № 27007-04);
-
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
-
- магазин нагрузок МР3025 (регистрационный № 22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на трансформатор.
Изготовитель
Общество с ограниченной ответственностью «Юджэн» (ООО «Юджэн»)Адрес: 211440, Республика Беларусь, г. Новополоцк, ул. Техническая, д. 6
Телефон / факс: 8 10 (375214) 37-92-20
Web-сайт: http://www.yudzhen.by
E-mail: info@yudzhen.by
Испытательный центр
Экспертиза проведена Уральским научно-исследовательским институтом метрологии -филиалом Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Web-сайт: http://www.uniim.ru
Трансформаторы состоят из тороидального магнитопровода и многовитковой обмотки, которые размещены в корпусе, изготовленном из трудногорючего термопласта. Выводы обмотки присоединены к спаренным контактам, расположенным на корпусе трансформатора.
По конструкции трансформаторы являются проходными, с одной ступенью трансформации, одним коэффициентом трансформации и одной вторичной обмоткой. Роль первичной обмотки трансформаторов выполняет шина, или кабель распределительного устройства, в которое встраивается трансформатор.
Трансформатор крепится к первичной обмотке при помощи комплекта крепления либо к основанию при помощи скобы крепежной.
Принцип действия трансформатора основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы являются понижающими.
Трансформаторы выпускаются на номинальные первичные токи 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 1600 А и 2000 А.
Трансформаторы соответствуют своему классу точности при уменьшении вторичной нагрузки вплоть до нулевого значения.
Прозрачная крышка защищает контакты вторичной обмотки и табличку с данными трансформатора, и пломбируется с целью защиты от несанкционированного доступа и хищения электроэнергии.
Трансформаторы применяются в энергетике в схемах измерения и коммерческого учета электрической энергии.
Общий вид трансформаторов приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки приведены на рисунке 2.

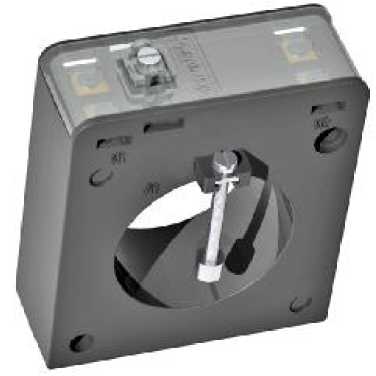

Рисунок 1 - Внешний вид трансформаторов
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Комплектность трансформаторов приведена в таблице 7.
Таблица 7 - Комплектность
Наименование |
Обозначение |
Количество |
Трансформатор тока измерительный |
ТПП-0.66 |
1 |
Комплект крепления (винт М4х40 - 2 шт., гайка квадратная М4 - 2 шт., наконечник -2 шт., хомут нейлоновый - 2 шт.) |
- |
1 |
Вставка универсальная под шину 30х5 мм (по согласованию с потребителем) |
ПКФЛ 745532.103 |
2 |
Скоба крепежная (по согласованию с потребителем) |
ПКФЛ 753731.001 |
1 |
Руководство по эксплуатации (поставляется на партию трансформаторов от 500 шт. либо по требованию заказчика) |
ПКФЛ 671211.006 РЭ |
1 |
Паспорт |
ПКФЛ 671211.006 ПС |
1 |
Упаковка изготовителя |
- |
1 |
Метрологические и основные технические характеристики трансформаторов приведены в таблицах 1 - 6.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ 7746-2015 |
0,2S или 0,5S |
Номинальное напряжение, кВ |
0,66 |
Номинальная частота, Гц |
50 |
Номинальный первичный ток, А |
200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600; 2000 |
Номинальный вторичный ток, А |
5 |
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2=0,8, ВА |
3; 5; 10 |
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2=1, В-А |
0,5; 1; 2; 2,5; 3; 5 |
Таблица 2 - Значения наибольших рабочих первичных токов
Наименование характеристики |
Значение | ||||||||||||
Номинальный первичный ток, А |
200 |
250 |
300 |
400 |
500 |
600 |
750 |
800 |
1000 |
1200 |
1500 |
1600 |
2000 |
Наибольший рабочий первичный ток, А |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
800 |
1000 |
1250 |
1600 |
1600 |
2000 |
Таблица 3 - Типоисполнения трансформаторов
Класс точности |
Первичный ток, % номинального значения |
Пределы допускаемой погрешности |
Диапазон вторичной нагрузки, % номинального значения* | ||
токовой, % |
угловой | ||||
0,2S |
1 |
± 0,75 |
± 30' |
± 0,9 срад |
от 25 до 100 |
5 |
± 0,35 |
± 15' |
± 0,45 срад | ||
20 |
± 0,2 |
± 10' |
± 0,3 срад | ||
100 |
± 0,2 |
± 10' |
± 0,3 срад | ||
120 |
± 0,2 |
± 10' |
± 0,3 срад | ||
0,5S |
1 |
± 1,5 |
± 90' |
± 2,7 срад | |
5 |
± 0,75 |
± 45' |
± 1,35 срад | ||
20 |
± 0,5 |
± 30' |
± 0,9 срад | ||
100 |
± 0,5 |
± 30' |
± 0,9 срад | ||
120 |
± 0,5 |
± 30' |
± 0,9 срад |
*Допускается нижний предел вторичной нагрузки менее 25 % номинальной, вплоть до нулевого значения.
Таблица 4 - Значение коэффициентов безопасности трансформаторов в зависимости от номинального первичного тока, значения вторичной нагрузки
Наименование трансформатора |
Коэффициент мощности, cos j | |||||||||||
0,8 |
1,0 | |||||||||||
Мощность нагрузки, В-А |
Мощность нагрузки, В-А | |||||||||||
0,5 |
1 |
2 |
2,5 |
3 |
5 |
10 |
0,5 |
1 |
2 |
2,5 |
5 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Т1 II I-0,66-0,5S-200/5-l |
8,5 |
6,5 | ||||||||||
Т1 II I-0,66-0,5S-200/5-2,5 |
8,5 |
6,5 |
4,5 |
4 | ||||||||
Т1 II I-0,66-0,5S-250/5-1 |
11 |
8,5 | ||||||||||
Т1 II I-0,66-0,5S-250/5-2,5 |
16,5 |
12 |
8 |
7 | ||||||||
ТПП-0,66-0^-300/5-1 |
11,5 |
9 | ||||||||||
Т1 II I-0,66-0,5S-300/5-2,5 |
13 |
10,5 |
7,5 |
7 | ||||||||
Т1 II I-0,66-0,5S-400/5-1 |
8 |
6,5 | ||||||||||
Т1 II I-0,66-0,5S-400/5-3 |
11,5 |
9,5 |
7 |
6 |
5,5 |
11 |
9 |
6,5 |
6 | |||
Т1II I-0,66-0,5S-400/5-5 |
16 |
13,5 |
10 |
9 |
8 |
5,5 |
15,5 |
13 |
9,5 |
8,5 |
5,5 | |
Т1 II I-0,66-0,5S-500/5-1 |
8,5 |
7 | ||||||||||
Т1 II I-0,66-0,5S-500/5-2,5 |
10 |
8 |
6 |
5,5 | ||||||||
Т1 II I-0,66-0,5S-500/5-3 |
12,5 |
11 |
8,5 |
8 |
7 |
12,5 |
10,5 |
8,5 |
7,5 | |||
Т1 II I-0,66-0,5S-500/5-5 |
11,5 |
10 |
7,5 |
7 |
6 |
4,5 |
11,5 |
9,5 |
7,5 |
6,5 |
4,5 | |
ТПП-0,66-0^-600/5-1 |
10,5 |
8,5 | ||||||||||
ТПП-0,66-0^-600/5-3 |
12 |
10,5 |
8,5 |
7,5 |
7 |
11,5 |
10 |
8 |
7 | |||
Т1 II I-0,66-0,2S-600/5-5 |
14 |
12,5 |
10,5 |
9,5 |
9 |
7 |
14 |
12,5 |
10 |
9,5 |
6,5 | |
Т1 II I-0,66-0,5S-600/5-2,5 |
9 |
7,5 |
5,5 |
5 | ||||||||
Т1 II I-0,66-0,5S-600/5-5 |
13 |
11,5 |
9,5 |
8,5 |
8 |
6 |
12,5 |
11 |
9 |
8 |
5,5 | |
Т1 II I-0,66-0,2S-750/5-1 |
11,5 |
10,5 | ||||||||||
Т1 II I-0,66-0,5S-750/5-3 |
9 |
7,5 |
6 |
5,5 |
5 |
8,5 |
7,5 |
5,5 |
5 | |||
Т1 II I-0,66-0,2S-750/5-5 |
13,5 |
12 |
10 |
9 |
8,5 |
6,5 |
13,5 |
12 |
9,5 |
8,5 |
6 | |
Т1 II I-0,66-0,5S-750/5-5 |
10 |
8,5 |
7 |
6,5 |
5,5 |
4,5 |
9,5 |
8,5 |
6,5 |
6 |
4 | |
Т1 II I-0,66-0,2S-800/5-1 |
9,5 |
8,5 | ||||||||||
Т1 II I-0,66-0,5S-800/5-3 |
9 |
8 |
6 |
5,5 |
5 |
8,5 |
7,5 |
6 |
5,5 | |||
Т1 II I-0,66-0,2S-800/5-5 |
11,5 |
10 |
8,5 |
7,5 |
7 |
5,5 |
11 |
9,5 |
8 |
7 |
5 | |
Т1 II I-0,66-0,5S-800/5-5 |
9 |
8 |
6 |
5,5 |
5 |
4 |
8,5 |
7,5 |
6 |
5,5 |
3,5 |
Продолжение таблицы 4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ТПП-0,66-0,28-1000/5-1 |
7,5 |
6,5 | ||||||||||
ТПП-0,66-0,58-1000/5-3 |
7,5 |
7 |
5,5 |
5 |
4,5 |
7,5 |
6,5 |
5,5 |
5 | |||
Tnn-0,66-0,2S-1000/5-3 |
8 |
7 |
5,5 |
5 |
4,5 |
8 |
7 |
5,5 |
5 | |||
Tnn-0,66-0,5S-1000/5-5 |
8,5 |
7,5 |
6,5 |
6 |
5,5 |
4 |
8,5 |
7,5 |
6 |
5,5 |
4 | |
Tnn-0,66-0,2S-1000/5-5 |
9 |
8 |
6,5 |
6 |
5,5 |
4 |
9 |
8 |
6,5 |
6 |
4 | |
Tnn-0,66-0,2S-1200/5-1 |
7,5 |
7 | ||||||||||
Tnn-0,66-0,5S-1200/5-5 |
8 |
7 |
6 |
5,5 |
5 |
5 |
7,5 |
7 |
5,5 |
5 |
3,5 | |
Tnn-0,66-0,2S-1200/5-5 |
7,5 |
7 |
5,5 |
5,5 |
5 |
4 |
7,5 |
6,5 |
5,5 |
5 |
3,5 | |
Tnn-0,66-0,2S-1500/5-2,5 |
7,5 |
7 |
6 |
5,5 | ||||||||
Tnn-0,66-0,2S-1500/5-5 |
8 |
7 |
6 |
5,5 |
5,5 |
4,5 |
7,5 |
7 |
6 |
5,5 |
4 | |
Tnn-0,66-0,5S-1500/5-10 |
7,5 |
7 |
6 |
5,5 |
5,5 |
4 |
3 | |||||
Tnn-0,66-0,2S-1600/5-2,5 |
7,5 |
7 |
6 |
5,5 | ||||||||
Tnn-0,66-0,2S-1600/5-5 |
8 |
7,5 |
6,5 |
6 |
5,5 |
4,5 |
7,5 |
7 |
6 |
5,5 |
4 | |
Tnn-0,66-0,5S-1600/5-10 |
7,5 |
7 |
6 |
6 |
5,5 |
4,5 |
3 | |||||
Tnn-0,66-0,2S-2000/5-5 |
7,5 |
7,5 |
6,5 |
6 |
6 |
5 |
7,5 |
7 |
6,5 |
6 |
4,5 | |
Tnn-0,66-0,5S-2000/5-10 |
7,5 |
7,5 |
6,5 |
6 |
6 |
5 |
3,5 | |||||
Tnn-0,66-0,2S-2000/5-10 |
7,5 |
7 |
6,5 |
6 |
5,5 |
4,5 |
3,5 |
Таблица 5 - Масса трансформаторов
Tиnоисnолнение трансформатора тока |
Масса, кг, не более |
Типоисполнение трансформатора тока |
Масса, кг, не более |
1 |
2 |
3 |
4 |
Т1 II I-0,66-0,2S-6C)0/5-5-V3 |
0,52 |
ТПП-0,66-0^-500/5-2,5-У3 |
0,32 |
ТПП-0,66-0^-250/5-2,5-У3 |
0,50 |
ТПП-0,66-0,58-750/5-5-У3 | |
Т1 II I-0,66-0,5S-3C)0/5-2,5-V3 |
ТПП-0,66-0^-800/5-1-У3 | ||
ТПП-0,66-0,58-400/5-5-У3 |
ТПП-0,66-0^-1000/5-5-У3 | ||
ТПП-0,66-0,58-500/5-3-У3 |
0,44 |
ТПП-0,66-0^-1500/5-2,5-У3 | |
Т1 II I-0,66-0,5S-6C)0/5-5-V3 |
ТПП-0,66-0^-1500/5-5-У3 | ||
ТПП-0,66-0,28-750/5-5-У3 |
ТПП-0,66-0^-1500/5-10-У3 | ||
Т1 II I-0,66-0,2S-8C)0/5-5-V3 |
ТПП-0,66-0^-1600/5-2,5-У3 | ||
Т1 II I-0,66-0,5S-2C)0/5-1-V3 |
0,42 |
ТПП-0,66-0^-1600/5-10-У3 | |
Т1 II I-0,66-0,5S-2C)0/5-2,5-V3 |
ТПП-0,66-0^-400/5-1-У3 |
0,30 | |
ТПП-0,66-0^-250/5-1-У3 |
ТПП-0,66-0^-500/5-1-У3 | ||
Т1 II I-0,66-0,5S-3C)0/5-1-V3 |
ТПП-0,66-0^-600/5-2,5-У3 | ||
Т1 II I-0,66-0,2S-6C)0/5-3-V3 |
ТПП-0,66-0^-750/5-3-У3 | ||
ТПП-0,66-0^-750/5-1-У3 |
ТПП-0,66-0^-800/5-3-У3 | ||
Т1 II I-0,66-0,5S-4C)0/5-3-V3 |
0,37 |
ТПП-0,66-0^-800/5-5-У3 | |
ТПП-0,66-0,58-500/5-5-У3 |
ТПП-0,66-0^-1000/5-3-У3 | ||
Т1 II I-0,66-0,2S-6C)0/5-1-V3 |
ТПП-0,66-0^-1000/5-5-У3 | ||
Т1 II I-0,66-0,2S-16C)0/5-5-V3 |
ТПП-0,66-0^-1000/5-1-У3 | ||
Т1 II I-0,66-0,2S-2C)C)0/5-5-V3 |
ТПП-0,66-0^-1000/5-3-У3 | ||
ТПП-0,66-0^-2000/5-10-У3 |
ТПП-0,66-0^-1200/5-1-У3 | ||
ТПП-0,66-0^-2000/5-10-У3 |
ТПП-0,66-0^-1200/5-5-У3 | ||
ТПП-0,66-0^-1200/5-5-У3 |
Таблица 6 - Технические характеристики
Наименование характеристики |
Значение |
Вид климатического исполнения по ГОСТ 15150-69 |
У3 |
Габаритные размеры, мм, не более |
87 х 52 х 105 |
Средняя наработка на отказ, ч, не менее |
290 000 |
Средний срок службы, лет, не менее |
30 |
