Номер по Госреестру СИ: 77277-20
77277-20 Преобразователи давления измерительные
(OPTIBAR)
Назначение средства измерений:
Преобразователи давления измерительные OPTIBAR (далее - преобразователи) предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления, а также разности давлений газа, жидкости или пара и параметров, определяемых по разности давлений (уровня, раздела фаз, плотности и, в сочетании с сужающим устройством, расхода), а также статического давления измеряемой среды, с преобразованием значений измеряемого параметра в унифицированный электрический аналоговый и (или) цифровой выходной сигнал.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи давления измерительные
Рисунок № 7
Программное обеспечение
Преобразователи давления измерительные OPTIBAR имеют внешнее метрологически незначимое программное обеспечение (далее - ПО) и встроенное метрологически значимое ПО.
Конструкция преобразователей давления измерительных OPTIBAR обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Встроенное программное обеспечение преобразователей состоит из метрологически значимой части, доступ к которой невозможен, и метрологически незначимой части, используемой для установки рабочих параметров измерений, передачи данных измерения, самодиагностики.
Таблица 1
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
Software |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.0 |
Цифровой идентификатор ПО |
- |
При работе преобразователей пользователь не может влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя методом наклейки и (или) на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к преобразователям давления измерительным OPTIBAR
Поверка
Поверка осуществляется по документу МП 202-013-2019 «Преобразователи давления измерительные OPTIBAR. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.07.2019 г.Основные средства поверки:
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03). Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный № 12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»
(ООО «КРОНЕ Инжиниринг»)
ИНН 7716526213
Адрес: 443004, Самарская обл., Волжский район, поселок Верхняя Подстепновка, дом 2
Телефон: +7 (846) 230-04-70
Web-сайт: www.krohne.ru
E-mail: samara@krohne.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Преобразователи давления измерительные OPTIBAR состоят из электронного блока и чувствительного элемента, включающего в себя первичный преобразователь давления и измерительную мембрану. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока или цифровой выходной сигнал по протоколам HART, Profibus, Foundation Fieldbus, пропорциональный измеряемому давлению.
Преобразователи давления измерительные OPTIBAR производятся в следующих модификациях OPTIBAR PM 3050, OPTIBAR DP 3050, OPTIBAR PM 5060, OPTIBAR PC 5060, OPTIBAR DP 7060, которые различаются по типу монтажных элементов, габаритными размерами, видом измеряемого давления и типу выходного сигнала. Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на преобразователи:
Общий вид преобразователей представлен на рисунках 1-5, место нанесения пломбы представлено на рис.6 .

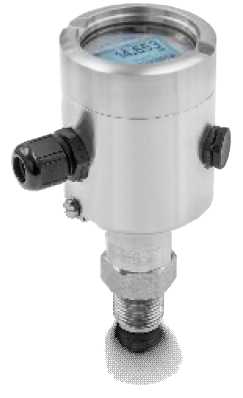

Рисунок 1- Общий вид преобразователей
OPTIBAR PM 3050

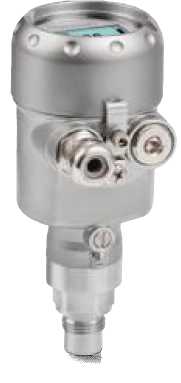

Рисунок 2 - Общий вид преобразователей
OPTIBAR PM 5060
г-,
f
Рисунок 4- Общий вид преобразователей
OPTIBAR DP 7060

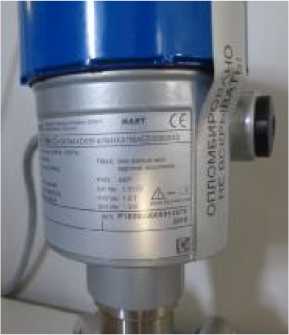

Рисунок 6 - Место нанесения пломбы на корпус преобразователя
Рисунок 3- Общий вид преобразователей
OPTIBAR PC 5060

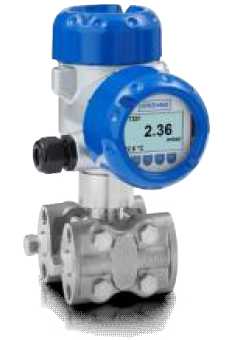

Рисунок 5- Общий вид преобразователей
OPTIBAR DP 3050
Таблица 5 - Комплектность преобразователей
Наименование |
Обозначение |
Количество |
Примечание |
Преобразователь давления измерительный OPTIBAR | |||
Методика поверки |
МП 202-013-2019 |
1 |
Допускается поставлять 1 экз. на партию преобразователей |
Паспорт |
1 | ||
Руководство по эксплуатации |
1 |
В зависимости исполнения преобразователя давления | |
Комплект запасных частей и принадлежностей |
1 |
По заказу |
Метрологические характеристики преобразователей приведены в таблицах 2, 3.
Основные технические характеристики преобразователей приведены в таблице 4.
Таблица 2 - Метрологические характеристики , преобразователей
Модификация преобразователя давления 3) |
Диапазоны измерений (ДИ) 1) |
Коэффициент перенастройки 4) TD = Рвпи / Рди |
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, %2) Коэффициент перенастройки TD = Рвпи / Рди |
Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности ) погрешности измерений давления от влияния изменения температуры окружающего воздуха от нормальных условий (от +21 до +25 °С), %/28°С | ||
Разности давлений, МПа |
Избыточного давления, МПа |
Абсолютного давления, МПа | ||||
OPTIBA R PM 3050 |
-0,1.10 |
0 . 4,0 |
1:1.. .5:1 |
±0,1; ±0.2 |
±(0,08xTD) +0,13 | |
>5:1 |
±(0,025 + 0,015 х TD); ±(0,05 + 0,03 X TD) | |||||
OPTIBA R DP 3050 |
-0,01.. .+0,01 |
- |
- |
1:1.10:1 10:1.100:1 |
±0,1; ±0,2 ±(0,01 x TD); ±(0,1 + 0,01 x TD); |
±(0,04 x TD + 0,1) |
-0,05.+0,05 |
1:1.10:1 10:1.100:1 |
±0,1; ±0,2 ±(0,05 + 0,005 x TD); ±(0,15 + 0.005 x TD) |
±(0,02 x TD + 0,15) | |||
-0,3.+0,3 |
±(0,05 x TD + 0,1) | |||||
-1,6_+1,6 |
1:1.10:1 10:1.100:1 |
±0,1; ±0,2 ±(0.01 x TD); ±(0,1 + 0,01 x TD); |
±(0,02 x TD + 0,13) | |||
OPTIBA R DP 7060 |
0,001.. .+0,001 |
- |
- |
1:1...5:1 5:1....20:1 |
±0,1 ±(0.02 x TD) |
±(0,16 x TD + 0,06) |
0,003..+0,003 |
1:1...5:1 1:1.30:1 |
±0,1 ±(0,02 x TD) |
±(0,05 x TD + 0,1) | |||
-0,01..+0,01 |
1:1.10:1 10:1.100:1 |
±0,065 ±(0,035 + 0,01 x TD) |
±(0,04 x TD + 0,1) | |||
-0,05..+0,05 |
1:1.10:1 10:1.100:1 |
±0,065 ±(0,015 + 0,005 x TD) |
±(0,02 x TD + 0,15) | |||
-0,3..+0,3 |
±(0,05 x TD + 0,1) | |||||
-1,6..+1,6 |
1:1.10:1 10:1.100:1 |
±0,065 ±(0,035 + 0,01 x TD) |
±(0,02 x TD + 0,13) |
Модификация преобразователя давления 3) |
Диапазоны измерений (ДИ) 1) |
Коэффициент перенас4т)рой-ки 4) TD = Рвпи / Рди |
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, %2) Коэффициент перенастройки TD = Рвпи / Рди |
Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности ) погрешности измерений давления от влияния изменения температуры окружающего воздуха от нормальных условий (от +21 до +25 °С), %/28°С | ||
Разности давлений, МПа |
Избыточного давления, МПа |
Абсолютного давления, МПа | ||||
OPTIBAR PM 5060 |
-0,1.100 |
0 ... 4,0 |
1:1...5:1 |
±0,2 ±0,1 ±0,075 |
±0,14 | |
>5:1 |
±0,04 x TD ±0,02 x TD ±0,015 x TD | |||||
OPTIBA R РС 5060 |
- |
-0,1 ... 10 |
0 ... 10 |
1:1...5:1 |
±0,2 ±0,1 ±0,05 |
±0,14 |
>5:1 |
±0,04 x TD ±0,02 x TD ±0,01 x TD | |||||
Примечание:
измерений в других единицах измерения давления, допущенных к применению в РФ, а также с выходным сигналом в процентах от диапазона измерений.
|
Таблица 3 - Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной воздействием рабочего (статического) давления для преобразователей OPTIBAR DP 3050, DP 7060
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной воздействием рабочего (статического) давления, % |
При номинальных диапазонах статического давления 4 МПа и 16 МПа |
±0,10 |
При номинальном диапазоне статического давления 40 МПа |
±0,25 |
Таблица 4 - Основные технические характеристики преобразователей
Наименование характеристики |
Значение характеристики | |
Диапазоны рабочих температур окружающей среды, °С |
от -60 до +85 | |
Относительная влажность окружающей среды, % |
от 4 до 98 | |
Выходные сигналы:
|
от 4 до 20 (от 20 до 4) HART Profibus Foundation Fieldbus | |
Степень защиты, обеспечиваемые оболочками:
|
IP66; IP67; IP68; IP69 IP66; IP67; IP68; IP69 IP66; IP67 IP66; IP67; IP69 | |
Напряжение питания постоянного тока, В |
OPTIBAR PC 5060, OPTIBAR PM 5060 |
от 9,6 до 30 от 9 до 35 |
OPTIBAR DP 7060 |
от 11 до 30 от 11 до 35 | |
OPTIBAR PM 3050, OPTIBAR DP 3050 |
от 12 до 45 | |
Габаритные размеры преобразователей, мм, не более, (длина *высотахширина):
|
130x230x130 200x175x200 250x86x130 | |
Масса преобразователя в зависимости от модели, кг, не более:
|
5 5 8 | |
Средняя наработка до отказа, ч, не менее |
310000 | |
Средний срок службы, не менее, лет |
35 |
