Номер по Госреестру СИ: 76821-19
76821-19 Вибропреобразователи
(ТМ)
Назначение средства измерений:
Вибропреобразователи серии ТМ предназначены для измерений виброускорения и виброскорости.
Внешний вид.
Вибропреобразователи
Рисунок № 1
Внешний вид.
Вибропреобразователи
Рисунок № 2
Внешний вид.
Вибропреобразователи
Рисунок № 3
Внешний вид.
Вибропреобразователи
Рисунок № 4
Программное обеспечение
отсутствует.Лист № 3 Всего листов 5
Поверка
Поверкаосуществляется по документу РТ-МП-6190-441-2019 «ГСИ. Вибропреобразователи серии ТМ. Методика поверки», утвержденному ФБУ «Ростест - Москва» 08.07.2019 г.
Основные средства поверки:
-
- поверочная виброустановка 2-го разряда в соответствии с приказом Росстандарта № 2772 от 27.12.2018 об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения;
-
- мультиметр цифровой 34401А (регистрационный номер в Федеральном
информационном фонде № 54848-13);
-
- источник питания GPD-72303S (регистрационный номер в Федеральном
информационном фонде № 49221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма PVTVM Inc., СШААдрес: 10200 W.Airport Blvd., Suite 170, Stafford TX 77477, США
Телефон: +1-713-830-7601
Web-сайт: www.pvtvm.com
Е-mail: sales@pvtvm.com
Заявитель
Общество с ограниченной ответственностью «Антрагштеллер» ИНН 5024190462
Адрес: 143442, Московская обл., г. Красногорск, пос. Отрадное, ул. Клубная, д. 6 кв. 44 Телефон: +7 (495) 260-11-86
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31 Телефон (факс): +7 (495) 544-00-00
Web-сайт: www.rostest.ru
Вибропреобразователи серии ТМ являются преобразователями инерционного типа, имеющими выход по напряжению.
В основе принципа действия вибропреобразователей серии ТМ лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезокристалл.
Конструктивно вибропреобразователи серии ТМ состоят из пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических изоляторов, заключенных в металлический корпус.
Вибропреобразователи изготавливаются в одноосевых модификациях. В зависимости от чувствительности, диапазона измерений, массы и габаритных размеров выделяют следующие модификации:
ТМ0782А, ТМ0768А, измеряющие среднеквадратическое значение (далее - СКЗ) виброускорения;
ТМ0793V, TM0796V, измеряющие пиковое значение виброскорости (далее - ПИК);
ТМ016 имеют унифицированный токовый выход (4 - 20 мА), в зависимости от исполнения измеряют СКЗ виброускорения и виброскорости, а также пиковое значение виброскорости.
Общий вид вибропреобразователей серии ТМ представлен в таблице 1.
Таблица 1 - Общий вид вибропреобразователей
Модификация вибропреобразователя |
Общий вид вибропреобразователя |
1 |
2 |
ТМ0782А | |
V |
Продолжение таблицы 1
ТМ0786А
TM0793V

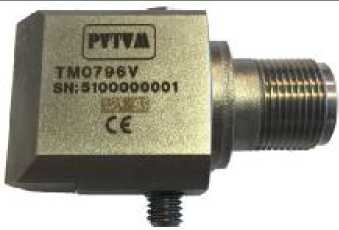

TM0796V

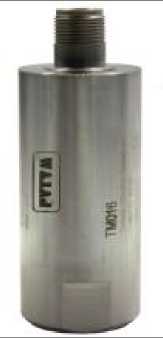

ТМ016
Пломбирование вибропреобразователей серии ТМ не предусмотрено.
Программное обеспечение отсутствует.
Лист № 3 Всего листов 5
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Модификации | ||
ТМ0782А ТМ0786А |
TM0793V TM0796V |
ТМ016 | |
Значение | |||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц: - виброускорение, мВ/(м^с-2) |
10,0 | ||
- виброскорость, мВ^мм-с’1) |
- |
4,0 |
- |
- виброускорение, мА/(м^с-2) |
- |
- | |
- виброскорость, мА/(мм^с-1) | |||
Диапазоны измерений СКЗ виброускорения, м/с2 |
от 0,1 до 500 |
- |
от 0,1до 500 |
Диапазоны измерений СКЗ виброскорости, мм/с |
от 0,1 до 12,5 от 0,1 до 20 от 0,1 до 25 от 0,1 до 50 от 0,1 до 75 от 0,1 до 125 | ||
Диапазоны измерений ПИК виброскорости, мм/с |
от 0,1 до 50 |
от 0,1 до 12,5 от 0,1 до 20 от 0,1 до 25 от 0,1 до 50 от 0,1 до 75 от 0,1 от 125 | |
Диапазон рабочих частот, Гц |
от 0,5 до 10000 |
от 1,5 до 7000 |
от 2 до 2000 |
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±15 |
±10 |
±5 |
Неравномерность амплитудночастотной характеристики, дБ |
3 | ||
Нелинейность амплитудной характеристики,% |
3 | ||
Относительный коэффициент поперечного преобразования, %, не более |
5 | ||
Примечание:* где D - диапазон измерений, м^с-2 (мм^с-1); -2 -1 Stoim - номинальный коэффициент преобразования, мА/(м-с’ ) (мА/(мм-с’ )) |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Модификации | ||
ТМ0782А ТМ0786А |
TM0793V TM0796V |
ТМ016 | |
Значение | |||
Условия эксплуатации: - температура окружающей среды,°С |
от -50 до +120 | ||
Масса, г, не более |
90 |
250 |
240 |
Габаритные размеры, (диаметр ^высота), мм, не более |
25x50 57x25,4x28* |
25x50 57x25,4x28* |
38x78 |
Маркировка взрывозащиты |
- |
0Ex ia IIC T4 Ga X, 1EX db IIC T4 Gb X |
Примечание:* Габаритные размеры указаны для длины, ширины и высоты, мм
