Номер по Госреестру СИ: 76844-19
76844-19 Резервуар стальной горизонтальный
(Рк-20 МГ)
Назначение средства измерений:
Резервуар стальной горизонтальный Рк-20 МГ (далее - резервуар) предназначен для измерения объема жидкости.
Внешний вид.
Резервуар стальной горизонтальный
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011132
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Рк-20 МГ, Резервуар стальной горизонтальный Рк-20 МГ,
Производитель
Изготовитель - ООО "НПО Агрегат"
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Чехов
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№2966 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуар стальной горизонтальный (Рк-20 МГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПО Агрегат"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72623-18 20.09.2024 |
Резервуары стальные горизонтальные (приемно-расходные), Рпр-27, Рпр-55 ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
73570-18 21.12.2024 |
Резервуары стальные горизонтальные (приемно-расходные), Рпр-10 ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
73907-19 08.02.2024 |
Автотопливозаправщики , АТЗ-22-1, АТЗ-20-1, АТЗ-20-2 ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
2 года |
|
75466-19 02.07.2024 |
Резервуары стальные горизонтальные (приемно-расходные), Рпр ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
76560-19 18.11.2024 |
Резервуары стальные горизонтальные (приемно-расходные), Рпр-40 ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
76844-19 |
Резервуар стальной горизонтальный , Рк-20 МГ ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
37038-08 15.05.2018 |
Манометры дифференциальные показывающие, ДП ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
1 год |
|
83795-21 |
Резервуары расходно-контрольные модульные горизонтальные, Рк-24 МГ ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
|
83796-21 |
Резервуары расходно-контрольные модульные горизонтальные, Рк ООО "НПО Агрегат" (РОССИЯ Московская обл., г. Чехов) |
ОТ МП |
5 лет |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Резервуар стальной горизонтальный (Рк-20 МГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИПР" (RA.RU.312109) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИПР" (RA.RU.312109) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар стальной горизонтальный (Рк-20 МГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуару стальному горизонтальному Рк-20 МГ
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
Комплекс градуировки резервуаров «КГР-2», регистрационный № 44577-10, пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат» (ООО «НПО Агрегат»)ИНН 5048019584
Адрес: 142307, Московская обл., Чеховский район, г. Чехов, ул. Комсомольская, 12Б Тел.: +7 (496) 723-723-5
Факс: +7 (496) 723 723-7
E-mail: info@agregatnpo.ru
Заявитель
Общество с ограниченной ответственностью «Калибровка и поверка резервуаров» (ООО «КиПР»)
ИНН 5008057216
Адрес: 141707, Московская обл., г. Долгопрудный, ул. Спортивная, д.11а, кв.36
Тел.: +7 (495) 572-36-36
E-mail: Drobangel@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия резервуара основан на измерении объема жидкости в зависимости от уровня его наполнения.
Резервуар представляет собой горизонтальную цилиндрическую конструкцию с днищами, состоящую из двух отсеков. Каждый отсек резервуара оборудован индикатором объема. Резервуар имеет люк замерный и приемо-раздаточные патрубки для заполнения и опорожнения.
Вокруг горловины резервуара оборудована площадка обслуживания с перилами и боковой металлической лестницей.
Резервуар Рк-20 МГ зав. № 235 расположен на территории расходного склада ГСМ АО «Совэкс», по адресу г. Санкт-Петербург, Пулковское шоссе, д. 41.

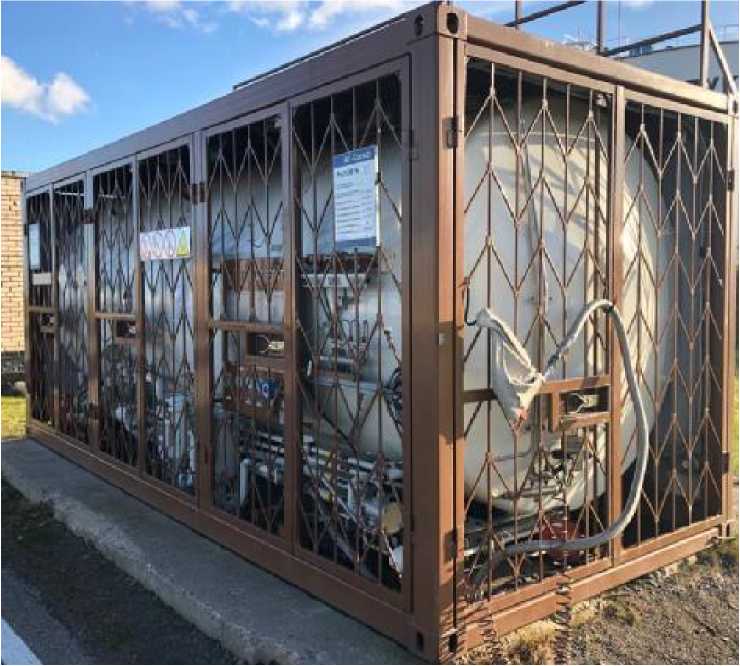

Общий вид резервуара стального горизонтального Рк-20 МГ представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара Рк-20 МГ
Пломбирование резервуара стального горизонтального Рк-20 МГ не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
20 |
|
Номинальная вместимость 1-го отсека, м3 |
10 |
|
Номинальная вместимость 2-го отсека, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа |
от -40 до +40 от 84 до 106,7 |
