Номер по Госреестру СИ: 76925-19
76925-19 Резервуары шаровые
(РШ-2000)
Назначение средства измерений:
Резервуары шаровые РШ-2000 предназначены для измерений объема при приеме, хранении и отпуске сжиженных углеводородных газов.
Внешний вид.
Резервуары шаровые
Рисунок № 1
Программное обеспечение
отсутствует.Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на титульный лист паспортаСведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам шаровым РШ-2000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718
МИ 3282-2010 ГСИ. Резервуары шаровые (сферические). Методика поверки электроннооптическим методом
ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия
Поверка
Поверкаосуществляется по МИ 3282-2008 ГСИ. Резервуары шаровые (сферические). Методика поверки электронно-оптическим методом.
Основные средства поверки:
- Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- Рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05;
- Нивелир компенсаторный VEGA L24 погрешность ±2 мм , регистрационный № 54719-13;
-
- Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;
-
- Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
-
- Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.
Изготовитель
Общество с ограниченной ответственностью «РН-Туапсинский НПЗ»
(ООО «РН-Туапсинский НПЗ»)
ИНН 2365004375
Адрес: 352800, Краснодарский край, г. Туапсе, ул. Сочинская, 1
Телефон (факс): +7 (86167) 77-7-14, +7 (86167) 7-75-00
Web-сайт: https://tnpz.rosneft.ru
E-mail: secretary@rn-tnpz.ru
Испытательный центр
Общество с ограниченной ответственностью «Сочи-Стандарт»
Адрес: 354053, Краснодарский край, г. Сочи, ул. Крымская, 25/3 литер «А»
Телефон (факс): +7 (862) 50-13-03
Web-сайт: http://s-std.ru
E-mail: sochi@s-std.ru
Резервуары представляют собой закрытые стальные сосуды в виде шаров установленных на вертикальных металлических стойках, опирающихся на бетонный фундамент.
Резервуары оборудованы шахтными лестницами, люками-лазами для обслуживания во время эксплуатации.
Резервуары оснащены трубопроводами приема и выдачи сжиженных углеводородных газов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

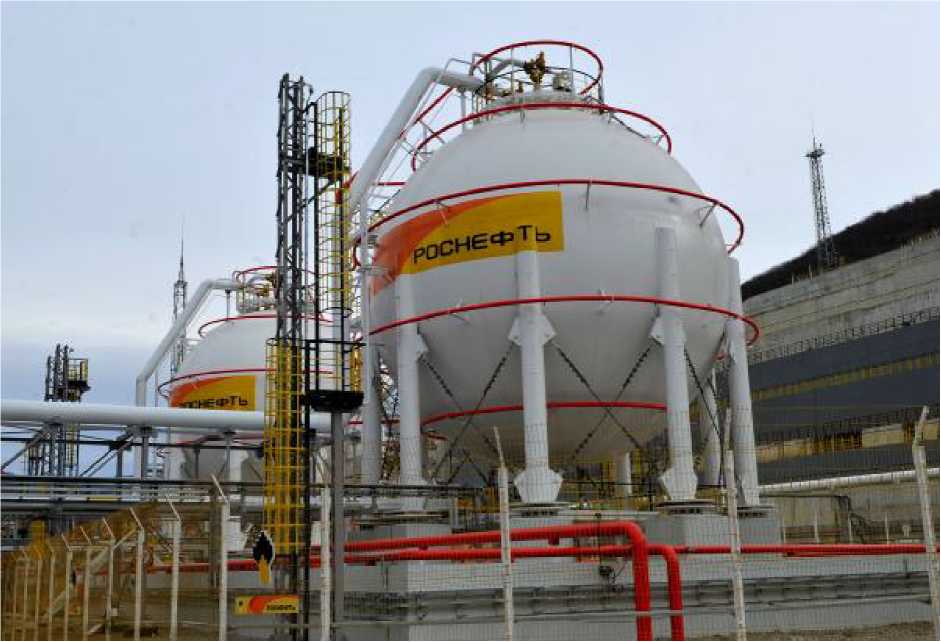

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров шаровых РШ-2000 не предусмотрено.
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3
Таблица 1
Наименование характеристики |
Значение |
Номинальная вместимость резервуара, м3 |
2000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,05 |
Габаритные размеры | |
- внутренний диаметр, мм |
16000 |
Масса, не более, кг |
341181 |
Условия эксплуатации | |
- температура окружающего воздуха, °С |
от - 18 до + 40 |
Срок эксплуатации, лет |
12 |
Класс (группа) опасности сосуда |
4 по ТР ТС 032/2013 |
