Номер по Госреестру СИ: 76959-19
76959-19 Трансформаторы напряжения
(GE12S, GE24S)
Назначение средства измерений:
Трансформаторы напряжения GE12S, GE24S (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011020
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Ritz Messwandler Dresden GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3245 от 2019.12.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (GE12S, GE24S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ritz Messwandler Dresden GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28402-04 01.01.2010 |
Трансформаторы тока, GS-12, GIS-12, GSWS-12D, GIS-24, GSWS-24D, GI-36 Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
28403-04 01.01.2010 |
Трансформаторы напряжения, GEF-12/24, GZF-12/24 Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
28404-04 01.01.2010 |
Трансформаторы напряжения, GE-12, GE-12S, GSES-12D, GE-36 Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
28405-04 01.01.2010 |
Трансформаторы напряжения, GZ-12, GZ-36 Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
30368-05 01.12.2010 |
Трансформаторы тока, GIF 12/24/40,5 Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
30370-05 01.12.2010 |
Трансформаторы тока, GDS 12/24/40,5 Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
30372-05 01.12.2010 |
Трансформаторы напряжения, GE 24S Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
30373-05 01.12.2010 |
Трансформаторы напряжения, GEF/GZF 40,5 Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
76959-19 |
Трансформаторы напряжения, GE12S, GE24S Фирма "Ritz Messwandler Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения (GE12S, GE24S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (GE12S, GE24S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения GE12S, GE24S
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма «RITZ MESSWANDLER DRESDEN GmbH», Германия
Адрес: Bergener Ring 65/67 01458 Ottendorf-Okrilla, Germany
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48 Web-сайт: www.ackye.ru E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения заземляемые, выполнены в виде опорной конструкции. Трансформаторы напряжения содержат магнитопроводы, первичную и вторичную обмотки и предназначены для установки внутри помещения, с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в клеммную колодку на основании трансформатора. На основании имеются отверстия для крепления трансформатора и клемма заземления. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
Трансформаторы напряжения изготовлены в модификациях GE12S, GE24S, отличающихся друг от друга значениями номинального напряжения первичной обмотки и номинальной мощностью основной вторичной обмотки.

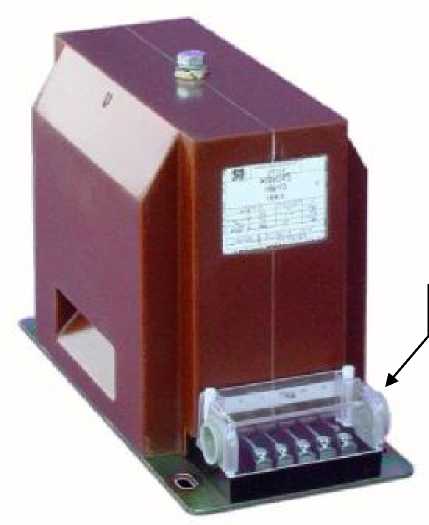

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3Таблица 1 - Метрологические характеристики GE12S
|
Наименование характеристики |
Значение для заводских номеров |
|
30414225, 30414226, 30414227 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
10/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
10 |
Таблица 2 - Метрологические характеристики GE24S
|
Значение для заводских номеров | |||
|
30454782, 30454783, |
30414228, |
30462358, 30462359, | |
|
30454784, 30460695, |
30414229, |
30462360, 30462364, | |
|
Наименование характеристики |
30460696, 30460697, |
30414230, |
30462365, 30462366, |
|
30454788, 30454789, |
30414238, |
30462370, 30462371, | |
|
30454790, 30460701, |
30414237, |
30462372, 30462376, | |
|
30460702, 30460703 |
30414239 |
30462377, 30462378 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
10/V3 |
20/V3 |
20/V3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/V3 |
100/V3 |
100/V3 |
|
Номинальная частота £ном, Гц |
50 |
50 |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
0,5 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
75 |
40 |
75 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +45 |
