Номер по Госреестру СИ: 76993-19
76993-19 Резервуар стальной вертикальный цилиндрический
(РВС-5000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-5000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-5000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного
Лист № 3 Всего листов 3 расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические . Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ТПТЦ-Т-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Общество с ограниченной ответственностью «Ремонтно-механический завод» (ООО «РМЗ»)
ИНН 6330016850
Адрес: 446200, Самарская обл., г. Новокуйбышевск, ул. Мичурина, д. 10 Телефон: +7 (84635) 6-12-78
Факс: +7 (84635) 4-18-49
E-mail: sekr-rmz@nkrm.rosneft.ru
Заявитель
Акционерное общество «Сызранский нефтеперерабатывающий завод» (АО «СНПЗ») ИНН 6325004584
Адрес: 446029, Самарская обл., г. Сызрань, ул. Астраханская, д. 1 Телефон: +7 (8464) 98-81-10
Факс: +7 (8464) 98-81-22
E-mail: sekr@snpz.rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания » (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуар стальной вертикальный цилиндрический РВС-5000 представляют собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-5000 (заводской № 165) расположен: Самарская обл., г. Сызрань, ул. Астраханская, д. 1, АО «СНПЗ».
Общий вид резервуара стального вертикального цилиндрического РВС-5000 представлен на рисунке 1.

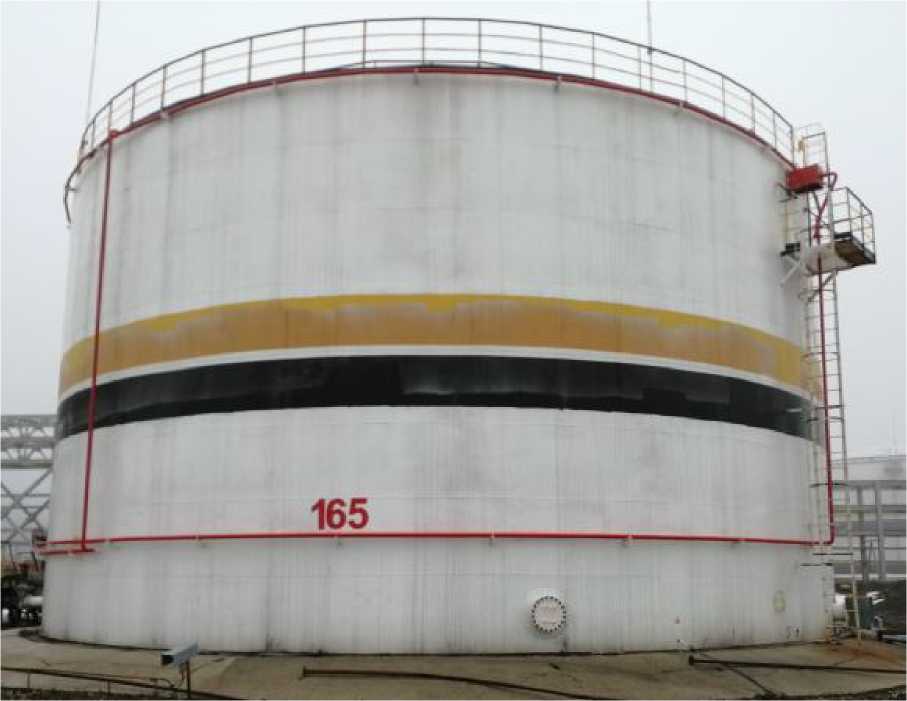

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-5000
Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации: о
|
от -50 до +50 от 84,0 до 106,7 |
