Номер по Госреестру СИ: 77002-19
77002-19 Расходомеры проверки контура герметичности
(РКГ-50/200)
Назначение средства измерений:
Расходомеры проверки контура герметичности РКГ-50/200 (далее - расходомеры) предназначены для измерений расхода воздуха.
Внешний вид.
Расходомеры проверки контура герметичности
Рисунок № 1
Внешний вид.
Расходомеры проверки контура герметичности
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 23.12.2024
Номер записи -
ID в реестре СИ - 1010979
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - ЗАО "НПО Специальных материалов"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3215 от 2019.12.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры проверки контура герметичности (РКГ-50/200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "НПО Специальных материалов"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35212-07 12.10.2017 |
Регистраторы баллистические, РБ-1000 ЗАО "НПО Специальных материалов" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
53842-13 23.05.2023 |
Системы контроля герметичности дверей, БДР 10/100 ЗАО "НПО Специальных материалов" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
35212-19 20.08.2024 |
Регистраторы баллистические, РБ-1000 ЗАО "НПО Специальных материалов" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
77002-19 23.12.2024 |
Расходомеры проверки контура герметичности, РКГ-50/200 ЗАО "НПО Специальных материалов" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Кто поверяет Расходомеры проверки контура герметичности (РКГ-50/200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 1 | 5 | 1 | 0 | 6 | 5 | 1 |
Стоимость поверки Расходомеры проверки контура герметичности (РКГ-50/200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры имеют программное обеспечение «RKG_50_200.hex» (далее - ПО «RKG_50_200.hex»). ПО «RKG_50_200.hex» является встроенным. Встроенное ПО «RKG_50_200.hex» обеспечивает управление работой расходомера, сбор и обработку измерительной информации, индикацию результатов измерений. ПО «RKG_50_200.hex» является полностью метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
RKG 50 200 |
|
Номер версии (идентификационный номер) ПО, не ниже |
v.2.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
83279F9D |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
|
Примечание: - значение контрольной суммы приведено для версии ПО 2.0 | |
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус расходомера, а также типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам проверки контура герметичности РКГ-50/200
НМРБ.441411.001 ТУ Расходомер проверки контура герметичности РКГ-50/200. Технические условия
Поверка
Поверкаосуществляется по документу МП 2540-0056-2019 «ГСИ. Расходомеры проверки контура герметичности РКГ-50/200. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 08.08.2019 года.
Основные средства поверки:
рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 (преобразователь давления измерительный), диапазон измерений от 0 до 0,13 МПа, пределы допускаемой абсолютной погрешности ±5 Па;
счетчик газа барабанный TG 5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49356-12;
секундомер механический типа СОПпр, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «Научно-производственное объединение специальных материалов» (ЗАО «НПО СМ »)ИНН 7806125671
Адрес: 194044, г. Санкт-Петербург, Б. Сампсониевский пр-кт, д.28 А Юридический адрес: 195253, г. Санкт-Петербург, шоссе Революции, д. 58-а
Телефон (факс): +7 (812) 272-92-16, (+7 (812) 274-59-44)
Web-сайт: www.npo-sm.ru
Email: armor@npo-sm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия расходомеров основан на измерении объемного расхода воздуха термоанемометрическим датчиком по скорости воздушного потока, протекающего через контур герметизации двери, при заданном давлении.
Конструктивно расходомеры выполнены единым модулем, в корпусе которого размещены: компрессор, термоанемометрический датчик объемного расхода воздуха, датчик дифференциального давления, управляющая плата, аккумулятор, вывод запорной арматуры. В верхней крышке корпуса расходомера размещены дисплей и кнопки управления.
Расходомеры соединяются с контуром герметизации двери посредствам вакуумного шланга, создают и поддерживают избыточное давление воздуха в диапазоне от 50 до 200 Па, при заданном давлении производят измерения объемного расхода воздуха, по скорости воздушного потока протекающего через контур герметизации двери. Исходя из измеренных значений расходомеры производят расчет и индикацию объёмного расхода воздуха. Степень герметичности дверей определяется по значению выводимого на дисплей объемного расхода воздуха за единицу времени, просачивающегося через дверное уплотнение.
Общий вид расходомеров и схема пломбирования представлены на рисунке 1. Пример маркировки расходомеров представлен на рисунке 2.
2М
ISO
I0G
i*p ■
и т.
о&’.е HfViitfHitf. ;иичнии1 U1VCKHHE nururnf ■

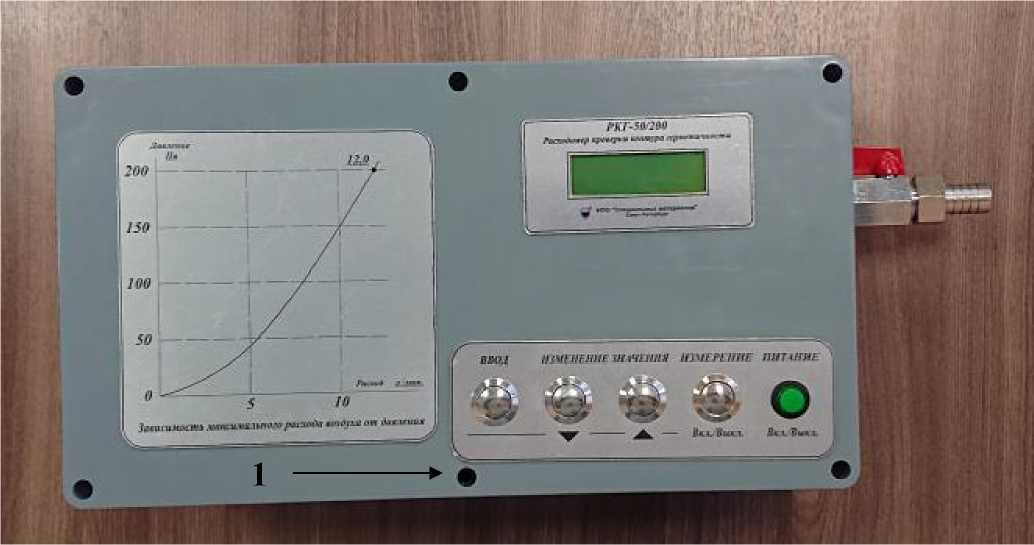

Рисунок 1 - Общий вид расходомеры проверки контура герметичности РКГ-50/200 1 - пломба

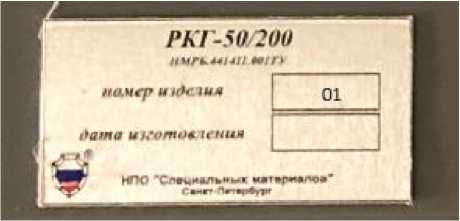

Рисунок 2 - Маркировка расходомеров проверки контура герметичности РКГ-50/200
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения объёмного расхода воздуха, л/мин: -при заданном давлении 50 Па -при заданном давлении 200 Па |
от 0 до 5,5 от 0 до 12,0 |
|
Пределы допускаемой абсолютной погрешности измерений объёмного расхода воздуха, л/мин |
±(0,03+0,035^Q)* |
|
*Q - измеренное значение объёмного расхода воздуха, л/мин | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Поддерживаемое давления в контуре, Па |
от 50 до 200 |
|
Нестабильность подержания давления в контуре, не более, Па |
5 |
|
Напряжение питания от встроенного аккумулятора, В |
12 |
|
Потребляемая мощность, В^А, не более |
2 |
|
Габаритные размеры, мм, не более | |
|
- длина |
380 |
|
- ширина |
200 |
|
- высота |
150 |
|
Масса, кг, не более |
4,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от 0 до +45 до 90 |
|
Наработка на отказ, ч, не менее |
8000 |
|
Средний срок службы, лет |
8 |
