Номер по Госреестру СИ: 77004-19
77004-19 Машины координатные измерительные
(МС и МСВ)
Назначение средства измерений:
Машины координатные измерительные моделей МС и МСВ (далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Внешний вид.
Машины координатные измерительные
Рисунок № 4
Внешний вид.
Машины координатные измерительные
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 23.12.2024
Номер записи -
ID в реестре СИ - 1010977
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, МСВ 7-10-7, МСВ 10-15-8, МСВ 10-12-8, модели МСВ, мод. 9-12-8, модели МСВ, мод. 8-10-7, модели МСВ, мод. 5-7-5, модели МСВ, мод. 15-20-12, модели МСВ, мод. 12-20-10, модели МСВ, мод. 10-20-8, модели МСВ, мод. 10-12-8, модели МСВ, мод. 9-12-8, модели МСВ, мод. 12-25-10, модели МСВ, мод. 12-20-10, модели МСВ, мод. 10-15-8, модели МСВ, мод. 10-12-8,
Производитель
Изготовитель - ООО "МС-Инжиниринг"
Страна - РОССИЯ
Населенный пункт - г.Киржач
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 17
Выдано извещений - 2
Кол-во периодических поверок - 7
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3215 от 2019.12.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины координатные измерительные (МС и МСВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77004-19 Машины координатные измерительные (МС и МСВ) ООО "МС-Инжиниринг" (РОССИЯ г.Киржач) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
77004-19 Машины координатные измерительные (МС и МСВ) ООО "МС-Инжиниринг" (РОССИЯ г.Киржач) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "ОДК-САТУРН" (1844) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 12 | 2 | 9 | 3 | 0 | 4 | 3 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ оснащены универсальным программным обеспечением (далее - ПО) MODUS, PC-DMIS, МС-ДМИС, PolyWorks Inspector, WM Quartis, Verisurf, Metrolog X4, Siemens NX, RationalDMIS.
Modus - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на координатно-измерительных машинах, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
PC-DMIS - аналогичное по применению Modus.
МС-ДМИС - аналогичное по применению Modus.
PolyWorks - аналогичное по применению Modus. Позволяет работать с лазерными сканерами.
WM Quartis - аналогичное по применению Modus. Имеет мощный редактор отчетов.
Verisurf - аналогичное по применению Modus. Имеет возможность работы с полигональными моделями и создания твердотельных моделей из полигональных.
Metrolog X4 - аналогичное по применению Modus. Позволяет работать с CAD файлами большого объема.
Siemens NX - аналогичное по применению Modus. Генерирует DMIS код, которые можно выполнить в любом приложении, имеющем поддержку DMIS.
RationalDMIS- аналогичное по применению Modus. Генерирует DMIS код, которые можно выполнить в любом приложении, имеющем поддержку DMIS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MODUS |
PC-DMIS |
МС-ДМИС |
|
Номер версии (идентификационный номер) ПО |
1.6 и выше |
2015 и выше |
2016 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
WM Quartis |
PolyWorks Inspector |
Verisurf |
|
Номер версии (идентификационный номер) ПО |
R2018 и выше |
2016 и выше |
2018 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Metrolog X4 |
Siemens NX |
RationalDMIS |
|
Номер версии (идентификационный номер) ПО |
V10 и выше |
13 и выше |
5.4 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным моделей МС и МСВ
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340
ТУ 26.51.66-001-26348798-2018 Машины координатные измерительные моделей МС и МСВ. Технические условия
Поверка
Поверкаосуществляется по документу МП 203-38-2019 «Машины координатные измерительные моделей МС и МСВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 июня 2019 г.
Основные средства поверки:
-
- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
-
- керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «МС-Инжиниринг »
(ООО «МС-Инжиниринг »)
ИНН 7718960659
Адрес: 601010, Владимирская обл., г. Киржач, ул. Южная, д. 2
Телефон/факс: +7 (499) 464-59-90
E-mail: info@ms-cmm.ru, mnn@ms-cmm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция машины портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей. Неподвижный гранитный измерительный стол оснащен антивибрационными опорами.
КИМ могут быть оснащены контактными измерительными головками PH20 с датчиком TP20; PH10(M/MQ/T) с датчиками TP20, TP200, SP25; REVO с датчиками RSP2, RSP3. Дополнительно КИМ с головками REVO могут оснащаться контактными датчиками для измерений параметров шероховатости SFP2, бесконтактными датчиками RVP и RFP.
Измерения производятся в ручном и автоматическом (CNC) режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим CNC реализуется от компьютерной станции по заранее составленной программе.
Машины координатные измерительные моделей МС и МСВ выпускаются в нескольких модификациях, отличающиеся техническими и метрологическими характеристиками.
Общий вид КИМ представлен на рисунках 1-2.
Опломбирование от несанкционированного доступа не предусмотрено.
а)
в)
б)

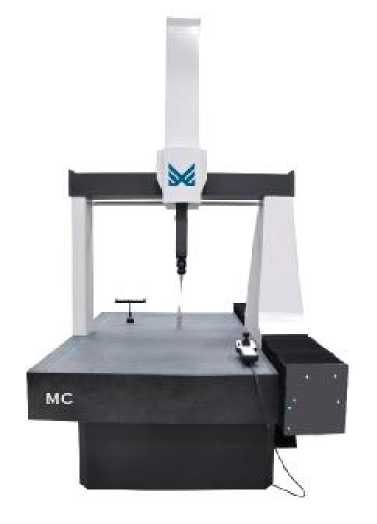

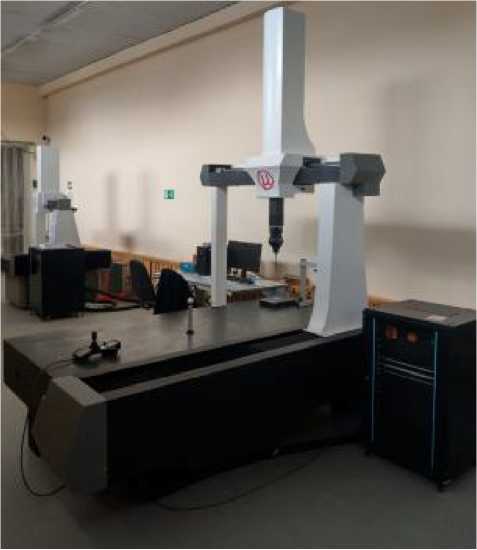

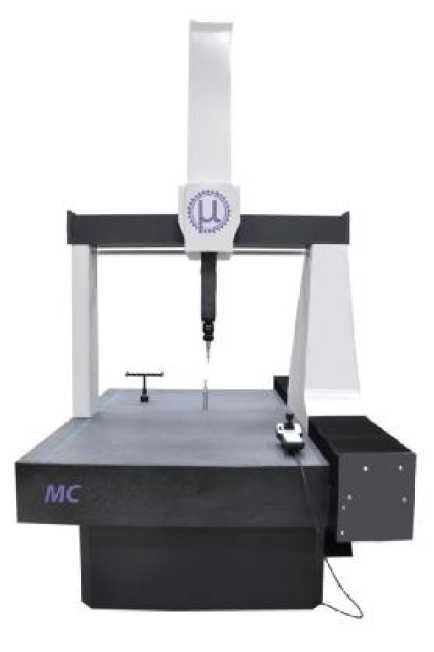

Рисунок 1 - Общий вид КИМ модели МС
а)
б)

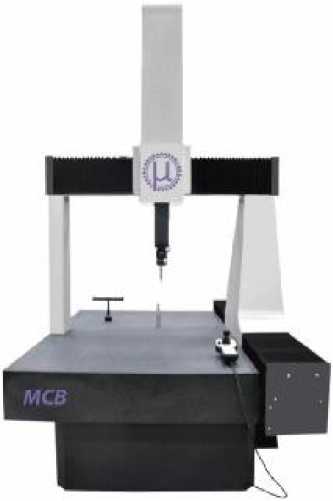

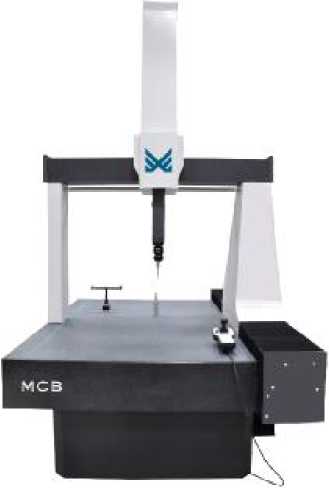

Рисунок 2 - Общий вид КИМ модели МСВ
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная модели МС или МСВ с измерительной головкой и измерительным датчиком |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Калибровочная сфера |
- |
1 шт. |
|
Приспособления для закрепления измеряемой детали |
- |
1 комплект |
|
Комплект сменных измерительных наконечников |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 203-38 2019 |
1 экз. |
|
Примечание: - поставляется по дополнительному заказу | ||
Таблица 2 - Метрологические характеристики КИМ модели МС________________________________________________________________________
|
Наименование, характеристики |
Обозначение модификации | |||||
|
5-5-5 |
5-7-5 |
5-10-5 |
8-10-7 |
8-15-7 |
8-20-7 | |
|
Диапазон измерений, мм | ||||||
|
X |
От 0 до 500 |
От 0 до 500 |
От 0 до 500 |
От 0 до 800 |
От 0 до 800 |
От 0 до 800 |
|
Y |
От 0 до 500 |
От 0 до 700 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1500 |
От 0 до 2000 |
|
Z |
От 0 до 500 |
От 0 до 500 |
От 0 до 500 |
От 0 до 700 |
От 0 до 700 |
От 0 до 700 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L - измеряемая длина, мм), мкм | ||||||
|
PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 |
±(2,6+L/300) |
±(2,8+L/300) | ||||
|
PH10(M/MQ/T) с датчиком TP200 |
±(2,2+L/300) |
±(2,4+L/300) | ||||
|
PH10(m/MQ/t) с датчиком SP25 |
±(2,0+L/300) |
±(2,2+L/300) | ||||
|
REVO с датчиками RSP2, RSP3 |
- |
±(2,2+L/300) | ||||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных головок, мкм | ||||||
|
PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 |
±2,6 |
±2,8 | ||||
|
PH10(M/MQ/T) с датчиком TP200 |
±2,2 |
±2,4 | ||||
|
PH10(m/MQ/t) с датчиком SP25 |
±2,0 |
±2,2 | ||||
|
REVO с датчиками RSP2, RSP3 |
- |
±2,2 | ||||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными измерительными | ||||||
|
головками, мкм | ||||||
|
PH10(M/MQ/T) с датчиком SP25 |
±2,5 |
±2,7 | ||||
|
REVO с датчиками RSP2, RSP3 |
- |
±2,7 | ||||
|
Время сканирования, с |
72 | |||||
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70%
|
Наименование, характеристики |
Обозначение модификации | ||
|
10-12-7 |
10-15-7 |
10-20-7 | |
|
Диапазон измерений, мм | |||
|
X |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
|
Y |
От 0 до 1200 |
От 0 до 1500 |
От 0 до 2000 |
|
Z |
От 0 до 700 |
От 0 до 700 |
От 0 до 700 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L - измеряемая длина, мм), мкм PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 PH10(M/MQ/T) с датчиком TP200 PH10(m/MQ/t) с датчиком SP25 REVO с датчиками RSP2, RSP3 |
±(3,2+L/300) ±(2,8+L/300) ±(2,6+L/300) ±(2,6+L/300) | ||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных головок, мкм PH20 с датчиком TP20 и PH10(M/MQ/T) с датчиком TP20 PH10(M/MQ/T) с датчиком TP200 PH10(m/MQ/t) с датчиком SP25 REVO с датчиками RSP2, RSP3 |
±3,2 ±2,8 ±2,6 ±2,6 | ||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными измерительными головками, мкм PH10(M/MQ/T) с датчиком SP25 REVO с датчиками RSP2, RSP3 |
±2,9 ±2,9 | ||
|
Время сканирования, с |
72 | ||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70% | |||
Таблица 3 - Метрологические характеристики КИМ модели МСВ
|
Наименование характеристики |
Обозначение модификации | |||||
|
5-5-5 |
5-7-5 |
5-10-5 |
7-10-7 |
7-15-7 |
7-20-7 | |
|
Диапазон измерений, мм | ||||||
|
X |
От 0 до 500 |
От 0 до 500 |
От 0 до 500 |
От 0 до 700 |
От 0 до 700 |
От 0 до 700 |
|
Y |
От 0 до 500 |
От 0 до 700 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1500 |
От 0 до 2000 |
|
Z |
От 0 до 500 |
От 0 до 500 |
От 0 до 500 |
От 0 до 700 |
От 0 до 700 |
От 0 до 700 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L -измеряемая длина, мм), мкм | ||||||
|
PH10(M/MQ/T) с датчиком TP200 |
±(1,6+L/350) |
±(1,7+L/350) | ||||
|
PH10(m/MQ/t) с датчиком SP25 |
±(1,5+L/350) |
±(1,5+L/350) | ||||
|
REVO с датчиками RSP2, RSP3 |
- |
±(1,5+L/350) | ||||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных | ||||||
|
головок, мкм | ||||||
|
PH10(M/MQ/T) с датчиком TP200 |
±1,5 |
±1,7 | ||||
|
PH10(m/MQ/t) с датчиком SP25 |
±1,6 |
±1,5 | ||||
|
REVO с датчиками RSP2 и RSP3 |
- |
±1,5 | ||||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными измерительными головками PH10(M/MQ/T) PH10(M/MQ/T) с датчиком SP25 |
±2,1 |
±2,1 | ||||
|
REVO с датчиками RSP2, RSP3, мкм |
- |
±2,1 | ||||
|
Время сканирования, с |
72 | |||||
|
Наименование характеристики |
Обозначение модификации | |||||
|
9-12-8 |
9-16-8 |
9-20-8 |
8-10-7 |
8-15-7 |
8-20-7 | |
|
Диапазон измерений, мм | ||||||
|
X |
От 0 до 900 |
От 0 до 900 |
От 0 до 900 |
От 0 до 800 |
От 0 до 800 |
От 0 до 800 |
|
Y |
От 0 до 1200 |
От 0 до 1600 |
От 0 до 2000 |
От 0 до 1000 |
От 0 до 1500 |
От 0 до 2000 |
|
Z |
От 0 до 800 |
От 0 до 800 |
От 0 до 800 |
От 0 до 700 |
От 0 до 700 |
От 0 до 700 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH10(M/MQ/T) с датчиком TP200 PH10(m/MQ/t) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±(1,9+L/350) ±(1,8+L/350) |
±(1,7+L/350) ±(1,6+L/350) | ||||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных головок, мкм PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±1,9 ±1,8 |
±1,7 ±1,6 | ||||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными измерительными головками PH10(M/MQ/T) с датчиком SP25 REVO с датчиками RSP2, RSP3, мкм |
±2,3 ±2,3 |
±2,1 ±2,1 | ||||
|
Время сканирования, с |
72 | |||||
|
Наименование характеристики |
Обозначение модификации | |||||
|
10-12-7 |
10-15-7 |
10-20-7 |
10-12-8 |
10-15-8 |
10-20-8 | |
|
Диапазон измерений, мм | ||||||
|
X |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
|
Y |
От 0 до 1200 |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 1200 |
От 0 до 1500 |
От 0 до 2000 |
|
Z |
От 0 до 700 |
От 0 до 700 |
От 0 до 700 |
От 0 до 800 |
От 0 до 800 |
От 0 до 800 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L - | ||||||
|
измеряемая длина, мм), мкм PH10(M/MQ/T) с датчиком TP200 PH10(m/MQ/t) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±(1,9+L/350) ±(1,8+L/350) |
±(2,4+L/300) ±(2,1+L/300) | ||||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных | ||||||
|
головок, мкм | ||||||
|
PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±1,9 ±1,8 |
±2,4 ±2,1 | ||||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными | ||||||
|
измерительными головками PH10(M/MQ/T) с датчиком SP25 REVO с датчиками RSP2, RSP3, мкм |
±2,3 ±2,3 |
±2,7 ±2,7 | ||||
|
Время сканирования, с |
72 | |||||
|
Наименование характеристики |
Обозначение модификации | ||||
|
10-25-8 |
10-12-10 |
10-16-10 |
10-20-10 |
10-25-10 | |
|
Диапазон измерений, мм | |||||
|
X |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
|
Y |
От 0 до 2500 |
От 0 до 1200 |
От 0 до 1600 |
От 0 до 2000 |
От 0 до 2500 |
|
Z |
От 0 до 800 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH10(M/MQ/T) с датчиком TP200 PH10(m/MQ/t) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±(2,4+L/300) ±(2,1+L/300) |
±(2,5+L/300) ±(2,2+L/300) | |||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных головок, мкм PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
и- н- |
±2,5 ±2,2 | |||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными измерительными головками PH10(M/MQ/T) с датчиком SP25 REVO с датчиками RSP2, RSP3, мкм |
±2,7 ±2,7 |
±2,8 ±2,8 | |||
|
Время сканирования, с |
72 | ||||
|
Наименование характеристики |
Обозначение модификации | ||||
|
12-16-10 |
12-20-10 |
12-25-10 |
12-30-10 |
15-20-12 | |
|
Диапазон измерений, мм | |||||
|
X |
От 0 до 1200 |
От 0 до 1200 |
От 0 до 1200 |
От 0 до 1200 |
От 0 до 1500 |
|
Y |
От 0 до 1600 |
От 0 до 2000 |
От 0 до 2500 |
От 0 до 3000 |
От 0 до 2000 |
|
Z |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1000 |
От 0 до 1200 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH10(M/MQ/T) с датчиком TP200 PH10(m/MQ/t) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±(2,9+L/300) ±(2,6+L/300) |
±3,2+L/300 ±2,9+L/300 | |||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных головок, мкм PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±2,9 ±2,6 |
±3,2 ±2,9 | |||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными измерительными головками PH10(M/MQ/T) с датчиком SP25 REVO с датчиками RSP2 и RSP3, SFP2, мкм |
±3,2 ±3,2 |
н- н-Vi "lh | |||
|
Время сканирования, с |
72 | ||||
|
Наименование характеристики |
Обозначение модификации | ||
|
15-25-12 |
15-30-12 |
15-40-12 | |
|
Диапазон измерений, мм | |||
|
X |
От 0 до 1500 |
От 0 до 1500 |
От 0 до 1500 |
|
Y |
От 0 до 2500 |
От 0 до 3000 |
От 0 до 4000 |
|
Z |
От 0 до 1200 |
От 0 до 1200 |
От 0 до 1200 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH10(M/MQ/T) с датчиком TP200 PH10(m/MQ/t) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±3,2+L/300 ±2,9+L/300 | ||
|
Пределы допускаемой абсолютной погрешности* контактных измерительных | |||
|
головок, мкм | |||
|
PH10(M/MQ/T) с датчиком TP200 PH10(M/MQ/T) с датчиком SP25 и REVO с датчиками RSP2, RSP3 |
±3,2 ±2,9 | ||
|
Пределы допускаемой абсолютной погрешности сканирования* с контактными | |||
|
измерительными головками PH10(M/MQ/T) с датчиком SP25 REVO с датчиками RSP2, RSP3, мкм |
н- н-Vi "lh | ||
|
Время сканирования, с |
72 | ||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70% | |||
Таблица 4 - Габаритные размеры и масса КИМ
|
Обозначение модификации |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
МС 5-5-5 |
1400 |
1170 |
2505 |
980 |
|
МС 5-7-5 |
1600 |
1170 |
2505 |
1250 |
|
МС 5-10-5 |
1950 |
1170 |
2505 |
1450 |
|
МС 8-10-7 |
2180 |
1550 |
2950 |
2650 |
|
МС 8-15-7 |
2690 |
1550 |
2950 |
3000 |
|
МС 8-20-7 |
3200 |
1550 |
2950 |
3800 |
|
МС 10-12-7 |
2400 |
1750 |
2950 |
2950 |
|
МС 10-15-7 |
2700 |
1750 |
2950 |
3350 |
|
МС 10-20-7 |
3200 |
1750 |
2950 |
4150 |
|
МСВ 5-5-5 |
1390 |
1135 |
2550 |
980 |
|
МСВ 5-7-5 |
1590 |
1135 |
2550 |
1140 |
|
МСВ 5-10-5 |
1970 |
1135 |
2550 |
1260 |
|
МСВ 7-10-7 |
2055 |
1370 |
2970 |
2290 |
|
МСВ 7-15-7 |
2640 |
1370 |
2970 |
2560 |
|
МСВ 7-20-7 |
3230 |
1370 |
2885 |
3840 |
|
МСВ 9-12-8 |
2340 |
1575 |
3170 |
3230 |
|
МСВ 9-16-8 |
2640 |
1575 |
3170 |
3420 |
|
МСВ 9-20-8 |
3230 |
1575 |
3085 |
4970 |
|
МСВ 8-10-7 |
1975 |
1470 |
2950 |
2200 |
|
МСВ 8-15-7 |
2550 |
1470 |
2950 |
3100 |
|
МСВ 8-20-7 |
3145 |
1470 |
2950 |
4250 |
|
МСВ 10-12-7 |
2400 |
1680 |
2970 |
3500 |
|
МСВ 10-15-7 |
2700 |
1680 |
2970 |
3670 |
|
МСВ 10-20-7 |
3230 |
1680 |
2885 |
5270 |
|
МСВ 10-12-8 |
2600 |
1875 |
3060 |
4350 |
|
МСВ 10-15-8 |
3000 |
1875 |
3060 |
5350 |
|
МСВ 10-20-8 |
3600 |
1875 |
3060 |
6500 |
|
МСВ 10-25-8 |
4100 |
1875 |
3060 |
8150 |
|
МСВ 10-12-10 |
2600 |
1875 |
3460 |
4450 |
|
МСВ 10-16-10 |
3000 |
1875 |
3460 |
5450 |
|
МСВ 10-20-10 |
3600 |
1875 |
3460 |
6600 |
|
МСВ 10-25-10 |
4100 |
1875 |
3460 |
8250 |
|
МСВ 12-16-10 |
3000 |
2165 |
3500 |
6000 |
|
МСВ 12-20-10 |
3400 |
2165 |
3500 |
8000 |
|
МСВ 12-25-10 |
3900 |
2165 |
3500 |
10200 |
|
МСВ 12-30-10 |
4400 |
2165 |
3500 |
12600 |
|
МСВ 15-20-12 |
3500 |
2580 |
4100 |
10800 |
|
МСВ 15-25-12 |
4000 |
2580 |
4100 |
12500 |
|
МСВ 15-30-12 |
4500 |
2580 |
4100 |
15200 |
|
МСВ 15-40-12 |
5700 |
2580 |
4100 |
19000 |
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +30 |
|
1 ч |
1,0 |
|
24 ч |
2,0 |
|
- относительная влажность воздуха, без конденсата, %, не более |
70 |
|
Расход воздуха, Нл/мин, не более для КИМ MC от 5-7-5 до 10-20-7 и для КИМ MCB от 5-5-5 до 10-25-8 |
80 |
|
для КИМ MCB от 15-20-12 до 15-40-12 |
250 |
|
для КИМ MCB от 10-12-10 до 12-30-10 |
100 |
|
Давление сжатого воздуха, кПа |
от 600 до 1000 |
|
Напряжение питания переменного тока, В |
115±11,5 230±23 |
|
Частота переменного тока, Гц |
50/60 |
