Номер по Госреестру СИ: 77005-19
77005-19 Резервуары стальные вертикальные цилиндрические
(РВС-100, РВСП-1000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-100, РВСП-1000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1010976
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВСП-1000,
Производитель
Изготовитель - СМУ-75 Треста №7
Страна - РОССИЯ
Населенный пункт - г.Рязань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№3215 от 2019.12.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-100, РВСП-1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений СМУ-75 Треста №7
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73862-19 |
Резервуары стальные вертикальные цилиндрические, РВС-100, РВС-300, РВС-400, РВС-700, РВС-1000, РВСП-1000, РВС-2000 СМУ-75 Треста №7 (РОССИЯ г.Рязань) |
ОТ МП |
5 лет |
|
74540-19 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 СМУ-75 Треста №7 (РОССИЯ г.Рязань) |
ОТ МП |
5 лет |
|
77005-19 |
Резервуары стальные вертикальные цилиндрические, РВС-100, РВСП-1000 СМУ-75 Треста №7 (РОССИЯ г.Рязань) |
ОТ МП |
5 лет |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-100, РВСП-1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-100, РВСП-1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-100, РВСП-1000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
ПоверкаОсуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ТПТЦ-Т-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
СМУ 75 Трест № 7 (изготовлены в 1960 г.)
Адрес: г. Рязань
Заявитель
Акционерное общество «Рязанская нефтеперерабатывающая компания» (АО «РНПК»)
ИНН 6227007322
Адрес: 390011, г. Рязань, Район Южный Промузел, д. 8
Телефон: +7 (4912) 93-32-54
Факс: +7 (4912) 93-30-84
E-mail: RNPK@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания » (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-100, РВСП-1000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Резервуар РВСП-1000 дополнительно оборудован плавающим покрытием.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-100 заводской № 122, РВСП-1000 заводской № 80 расположены: г. Рязань, Район Южный Промузел, д. 8.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВСП-1000 представлен на рисунке 1 - 2.

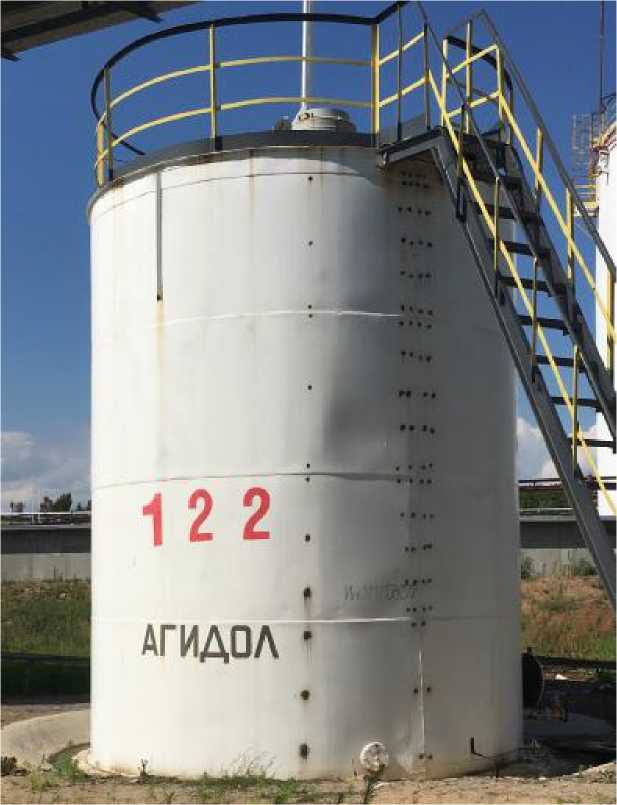

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-100

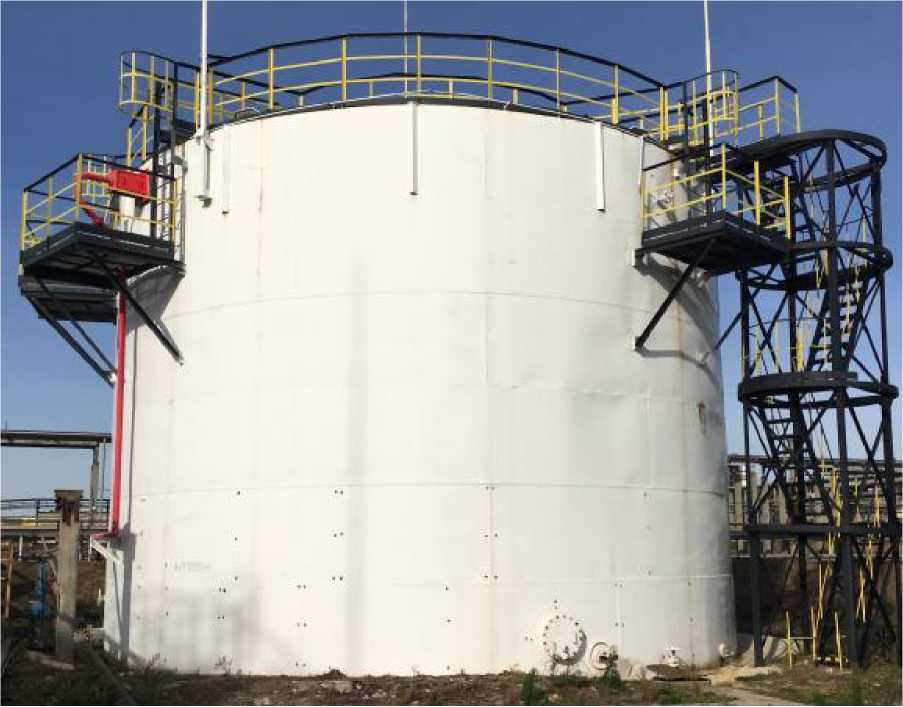

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВСП-1000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-100, РВСП-1000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВС-100 |
РВСП-1000 | |
|
Номинальная вместимость, м3 |
100 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от -50 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
