Номер по Госреестру СИ: 77038-19
77038-19 Трансформаторы тока
(AD)
Назначение средства измерений:
Трансформаторы тока AD (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный переносной ТТИП (регистрационный номер в Федеральном информационном фонде 39854-08);
-
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08)
-
- прибор электроизмерительный эталонный многофункциональный
«Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
Изготовитель
Фирма «ALCE Elektrik Sanayi ve Ticaret A.S.» Турция
Адрес: Ramazanoglu Mahallesi Transtek Cad. No: 6 P.K. 34906 Pendik/Istanbul, Turkey
Телефон: +90 216 585 42 00
Факс: +90 216 378 26 43
E-mail: info@alce-elektrik.com.tr
W eb-сайт: http://www.alce-elektrik.com.tr
Заявитель
Общество с ограниченной ответственностью «Инжиниринговый Центр КВК-электро» (ООО «ИЦ КВК-электро»)
ИНН 7718757907
Юридический адрес:129128 г. Москва ул. Бажова д. 8,помещение LXXVIA, комната 2 Телефон: +7 (499) 187-98-25
Факс: +7 (495) 661-72-93
E-mail: info@kwk-electro.ru Web-сайт: www.kwk-electro.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов.
По требованию заказчика трансформаторы изготавливаются с одной, двумя или тремя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании.
Трансформаторы могут быть установлены в любом положении. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.
Табличка с техническими данными расположена на верхней части корпуса трансформаторов.
Трансформаторы выпускаются в следующих модификациях данного типа: AD12, AD17, AD24 и AD24-L различающиеся наибольшими рабочими напряжениями, габаритными размерами и массой.

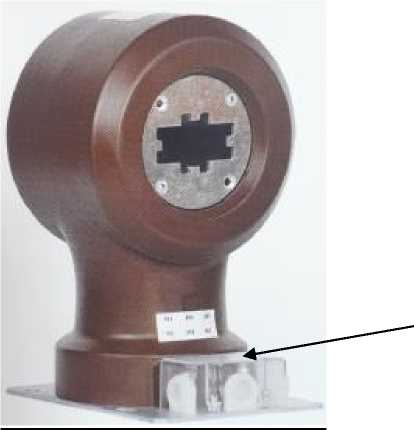

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа.
Таблица 1 - Метрологические характеристики трансформаторов
Наименование характеристики |
Значение | ||
AD12 |
AD17 |
AD24 (L) | |
Номинальное напряжение, кВ |
11 |
15 |
22 |
Наибольшее рабочее напряжение, кВ |
12 |
17,5 |
24 |
Номинальный первичный ток, А |
от 800 до 3000 |
от 800 до 4000 |
от 800 до 7500 |
Номинальный вторичный ток, А |
1; 5 |
1; 5 |
1; 5 |
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А |
от 1 до 5 |
от 1 до 5 |
от 1 до 5 |
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1 до 50 |
от 1 до 75 |
от 1 до 100 |
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 | ||
Классы точности вторичной обмотки для защиты по ГОСТ 7746-2015 |
5Р;10P | ||
Номинальная частота переменного тока, Гц |
50; 60 | ||
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 | ||
Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее |
20 |
Таблица 2 - Основные технические характеристики трансформаторов
Наименование характеристики |
Значение | |
AD12 AD17 |
AD24 (L) | |
Габаритные размеры (длинахширинахвысота), мм, не более |
285х300х425* | |
Масса, кг |
от 20 до 25 |
от 55 до 60 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У3, Т3 (от -5 до +40) | |
Средняя наработка на отказ, ч |
160000 | |
Средний срок службы, лет |
30 | |
* В зависимости от модификации |
