Сведения о средстве измерений: 77074-19 Трансформаторы напряжения

Номер по Госреестру СИ: 77074-19
77074-19 Трансформаторы напряжения
(SUD)

Назначение средства измерений:
Трансформаторы напряжения SUD предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электросетях 110, 150 и 220 кВ в КРУЭ.

сертификация программного обеспечения

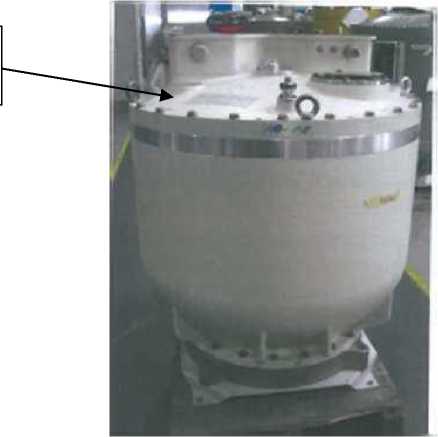

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 24.12.2024
Номер записи -
ID в реестре СИ - 1010913
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SUD 170/S95, SUD 145/S92,

Производитель

Изготовитель - Фирма "Trench Germany GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
