Методика поверки «ГСИ. Термометры бесконтактные инфракрасные Medpoint24 IRT-M1 » (МП 207-031-2020)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ

«ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

. Иванникова 2020 г.

директора метрологии «ВНИИМС»

Г осу дарственная система обеспечения единства измерений

2020 г.

Настоящая методика распространяется на термометры бесконтактные инфракрасные Medpoint24 IRT-M1 (далее - термометры) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

Метрологические характеристики термометров приведены в Приложении 1.

При проведении первичной поверки допускается проводить выборочную поверку термометров в соответствии с п.п.6.1-6.3, которую проводят по одноступенчатому выборочному плану для для общего уровня контроля I при приемлемом уровне качества (AQL) равным 1,0 по ГОСТ Р ИСО 2859-1-2007.

В зависимости от объема партии, количество представляемых на поверку термометров выбирается согласно таблице 1.

Таблица 1

Результаты выборочного контроля распространяются на всю партию термометров. Партию считают соответствующей требованиям настоящей методики, если число дефектных единиц в выборке меньше или равно приемочному числу и не соответствующей, если число дефектных единиц в выборке равно или больше браковочного числа. В случае признания партии несоответствующей требованиям, то все термометры из данной партии признаются непригодными к применению.

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 2.

Таблица 2

При проведении поверки применяют средства измерений, указанные в таблице 3. Таблица 3

Примечания:

• 1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

• 2  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)» (Приказ от 24 июля 2013 года № 328н);

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации систем.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации систем и прошедшие инструктаж по технике безопасности.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                         от + 15 до + 25;

• - относительная влажность окружающего воздуха, %               от 30 до 80;

• - атмосферное давление, кПа                                     от 86 до 106,7.

• 6.1 Внешний осмотр

При внешнем осмотре проверяется:

• - соответствие маркировки термометров и эксплуатационной документации на него;

• - отсутствие посторонних шумов при встряхивании термометров;

• - отсутствие внешних повреждений поверяемых термометров, которые могут повлиять на их метрологические характеристики.

Термометры, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежит.

• 6.2 Опробование. Проверка функционирования термометра

  • 6.2.1 Перед проверкой функционирования термометра не обходимо выполнить следующие операции:

• - вставить в интерфейс USB на корпусе термометра -переходник USB-A в Micro USB-В;

• - подключить термометр к источнику питания 5В/0,5А или к интерфейсу USB в компьютере через кабель-переходник USB-A в Micro USB-B;

• - включить термометр при помощи кнопки, расположенной на боковой панели корпуса, после чего на экране термометра должна появиться надпись «READY».

• 6.2.2 Для проверки функционирования термометра необходимо измерить температуру тела человека (в режиме «HUM.BODY»), при этом, предварительно измерить температуру человека поверенным контактным медицинским термометром (утвержденного типа). Далее, провести несколько измерений температуры с помощью поверяемого термометра.

Результат проверки на функционирование считается положительным, если значения измеренной температуры человека с помощью поверяемого и контактного термометров приблизительно равны между собой.

6.3 Определение абсолютной погрешности измерений температуры

• 6.3.1 Определение абсолютной погрешности измерений температуры в режиме «SURFACE»

Определение абсолютной погрешности термометра в режиме «SURFACE» проводится не менее, чем в трех точках диапазона измерений температуры, включая верхний и нижний пределы диапазона измерений

• 6.3.1.1 Включить источник излучения в виде модели абсолютно черного тела (далее -АЧТ) согласно Руководству по эксплуатации и установить требуемую температуру. Выполнить операции согласно п. 6.2.1. Перевести термометр боковым переключателем в режим измерений температуры «SUREACE». Навести термометр на расстоянии 25-5-50 мм от излучающей поверхности АЧТ, и измерить температуру поверхности АЧТ, нажав кнопку расположенную на боковой панели корпуса термометра.

• 6.3.1.2 Провести серию из 5-ти измерений и рассчитать среднее значение.

• 6.3.1.3 Абсолютная погрешность АТ термометра определяется по формуле:

- tuiM - tA4T, °C                        (1)

где: г_мги - среднее значение измеренной температуры поверяемым термометром, °C; Очт- среднее значение температуры АЧТ, °C.

• 6.3.1.4 Операции по п.п. 6.3.1.1-6.3.1.3 повторяют для всех выбранных поверяемых точек диапазона измерений температуры термометра.

Результаты поверки считаются положительными, если погрешность во всех контрольных точках, рассчитанная по формуле (1), не превышает значений приведенных в Приложении 1 во всех точках.

6.3.2 Определение абсолютной погрешности измерений температуры в режиме «HUM. BODY»

Определение абсолютной погрешности термометра в режиме «HUM.BODY» проводят в трех точках диапазона измерений температур (+32,0 °C, +35,0 °C и +39,0 °C).

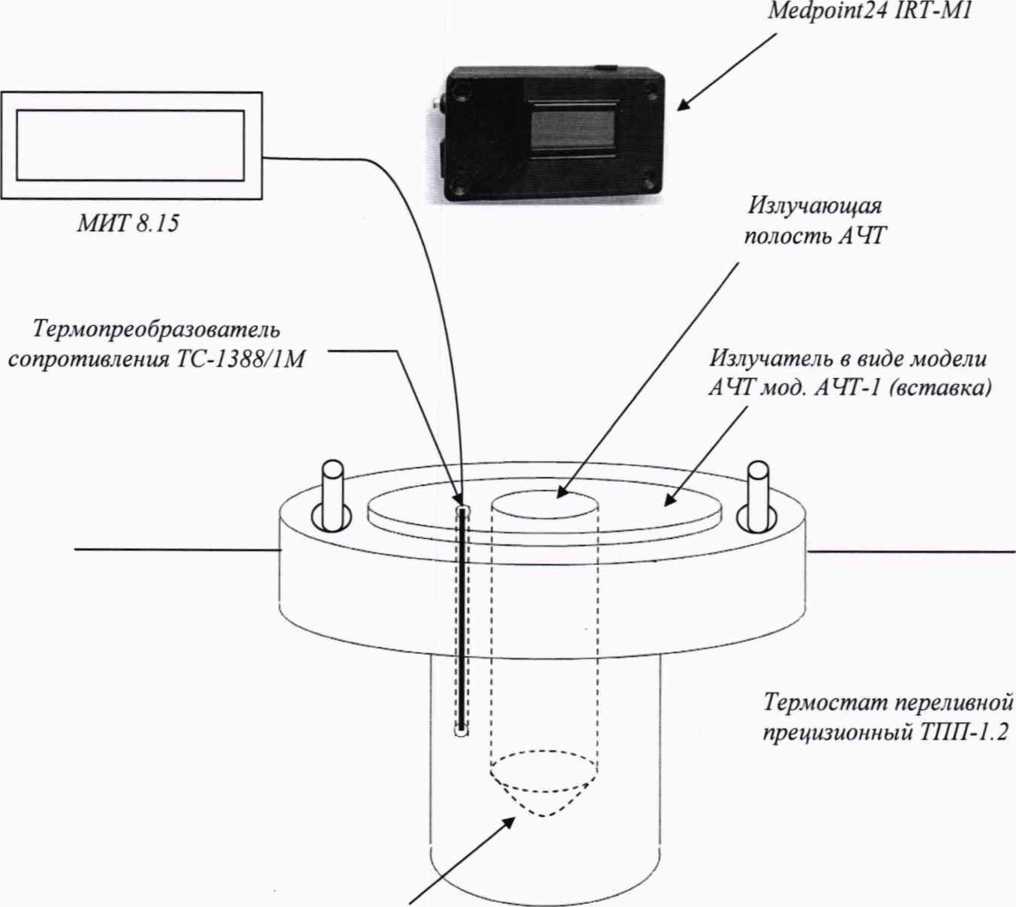

• 6.3.2.1 Установить излучатель в виде модели АЧТ мод. АЧТ-1 в рабочую зону жидкостного термостата переливного типа. Чувствительный элемент термопреобразователя сопротивления с ИСХ (ТС), подключенного к измерителю температуры, поместить в соответствующее отверстие в излучающей полости АЧТ-1 (см. Приложение 2).

• 6.3.2.2 После установления стационарного режима АЧТ-1 на каждой температуре, установленной по ТС, не менее пяти раз измеряют радиационную температуру излучателя, на расстоянии 25-НЗО мм от излучающей поверхности АЧТ-1, нажав кнопку, расположенную на боковой панели корпуса. Далее рассчитывают средние значения показаний поверяемого термометра и ТС.

• 6.3.2.3 Абсолютная погрешность At термометра в каждой контрольной точке рассчитывается по формуле:

@изм ⁺ tn) - Очт, °C                  (2)

где: t_u3M - среднее значение измеренной температуры поверяемым термометром, °C; tA4T~ среднее значение температуры АЧТ-1, °C;

t_n - значение температурной поправки, °C (/„ = - 2,6 °C).

Результаты поверки считаются положительными, если погрешность во всех контрольных точках, рассчитанная по формуле (2), не превышает значений, приведенных в Приложении 1.

• 7.1 Термометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки термометров подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

• 7.2 При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению.

Разработчик:

Ведущий инженер отдела 207 метрологического обеспечения термометрии / ФГУП «ВНИИМС»                                        М.В. Константинов

Метрологические характеристики термометров

Термометр бесконтактный инфракрасный

«Углубление» в форме конуса

7
