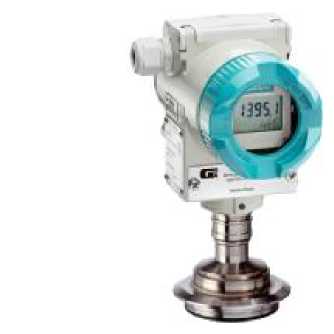

Технические и метрологические характеристики СИ - Преобразователи давления измерительные (ПОТОК серии DS III)
Диапазон измерений1: модификация 7MF4033
от 10-3 до 70,0; от 10--34 до 6,3;
от 1340-4 до 3,0;
от 8,340-4 до 3,0;
от 8,3 •IO-4 до 10,0;
от 10-4 до 3,0; от 2,540-4 до 3,0; от 2,540-4 до 0,5;
100:1;
-
- избыточное давление, МПа модификация 7MF4133
-
- избыточное давление, МПа
-
- абсолютное давление, МПа модификация 7MF4233
-
- абсолютное давление, МПа модификация 7MF4333
-
- абсолютное давление, МПа модификация 7MF4433
-
- дифференциальное давление, МПа модификация 7MF4533
-
- дифференциальное давление, МПа модификация 7MF4633
-
- гидростатическое давление, МПа Коэффициент перенастройки (k)
1) Диапазон измерений указан от нижнего предела измерений до верхнего предела измерений, конкретный диапазон измерений определяется при заказе из ряда установленного в технической документации изготовителя (например, для модификации 7MF4033, МПа: (0,001...0,1); (0,004.0,4); (0,016...1,6); (0,063.6,3); (0,16.16); (0,4.40); (0,7.70)). Указанный диапазон измерений может быть выражен в других единицах измерения давления:
-
- для преобразователей применяемых на территории РФ в соответствии с Постановлением правительства РФ № 879 от 31.10.2009 г.;
-
- для преобразователей поставляемых на экспорт в соответствии с требованиями Заказчика.
Пределы допускаемой основной приведенной погрешности измерений у, %
исполнение 1
исполнение 2
модификация 7MF4033
|
1 < k < 10 |
± (0,0029^k + 0,071); |
± 0,15; |
|
10 < k < 30 |
± (0,0045^ + 0,071); |
± 0,25; |
|
30 < k < 100 |
± (0,0050^ + 0,050). |
± 0,60. |
|
модификация 7MF4133 | | |
|
- избыточное давление | | |
|
1 < k < 10 |
± (0,0029^k + 0,071); |
± 0,15; |
|
10 < k < 30 |
± (0,0045^ + 0,071); |
± 0,25; |
|
30 < k < 100 |
± (0,0050^ + 0,050). |
± 0,60. |
|
- абсолютное давление | | |
|
1 < k < 10 |
± 0,2; |
± 0,2; |
|
10 < k < 30 |
± 0,4. |
± 0,4. |
|
модификации 7MF4233 и 7MF4333 | | |
|
1 < k < 10 |
± 0,1; |
± 0,2; |
|
10 < k < 30 |
± 0,2. |
± 0,4. |
|
модификации 7MF4433 и 7MF4533 | | |
|
- выходной сигнал HART и аналоговый с линейной зависимостью | |
|
1 < k < 10 |
± (0,0029^k + 0,071); |
± 0,15; |
|
10 < k < 30 |
± (0,0045^ + 0,071); |
± 0,25; |
|
30 < k < 100 |
± (0,0050^ + 0,050). |
± 0,60. |
|
- выходной аналоговый сигнал с корневой зависимостью | |
|
1 < k < 10 |
± 0,2; |
- |
|
10 < k < 30 |
± 0,4. |
- |
|
модификация 7MF4633 | | |
|
1 < k < 10 |
± 0,15; | |
|
10 < k < 30 |
± 0,30; |
- |
|
30 < k < 100 |
± (0,0075^k + 0,075). |
- |
|
Вариация, %, не более | |
±0,5|y|. |
|
Пределы допускаемой дополнительной приведенной | |
|
погрешности измерений от изменения температуры | |
|
окружающей среды, % | | |
|
модификации 7MF4033, 7MF4233, 7MF4333, 7MF4433, 7MF4533 | |
|
в диапазоне температур (-10 вкл. . |
+20) и (+25 . 60 вкл.) °С |
± (0,08-k + 0,1); |
|
в диапазоне температур (-40 вкл. . |
.. -10) и (+60 ... +85 вкл.) °С ± (0,1-k |
+ 0,15) на 10 °С. |
|
модификация 7MF4133 | | |
|
- избыточное давление | | |
|
в диапазоне температур (-10 вкл. . |
. +20) и (+25 . 60 вкл.) °С |
± (0,08-k + 0,1); |
|
в диапазоне температур (-40 вкл. . |
.. -10) и (+60 ... +85 вкл.) °С ± (0,1-k |
+ 0,15) на 10 °С. |
|
- абсолютное давление | | |
|
в диапазоне температур (-10 вкл. . |
. +20) и (+25 . 60 вкл.) °С |
± (0,2-k + 0,3); |
|
в диапазоне температур (-40 вкл. . |
.. -10) и (+60 ... +85 вкл.) °С ± (0,2-k + 0,3) на 10 °С. |
модификация 7MF4633
в диапазоне температур (-10 вкл. ... +20) и (+25 ... 60 вкл.) °С ± (0,5•k + 0,2);
в диапазоне температур (-40 вкл. ... -10) и (+60 ... +85 вкл.) °С ± (0,25-k + 0,15) на 10 °С.
в диапазоне температур (-10 вкл. ... +20) и (+25 ... 60 вкл.) °С ± (0,3 •k + 0,3);
в диапазоне температур (-40 вкл. ... -10) и (+60 ... +85 вкл.) °С ± (0,15-k + 0,15) на 10 °С.
в диапазоне температур (-10 вкл. ... +20) и (+25 ... 60 вкл.) °С ± (0,25-k + 0,2);
в диапазоне температур (-40 вкл. ... -10) и (+60 ... +85 вкл.) °С ± (0,12-k + 0,15) на 10 °С.
Параметры электрического питания от источника постоянного тока, В
Измеряемая среда:
Температура измеряемой среды, °С: Рабочие условия эксплуатации:
температура окружающей среды, °С для преобразователей без ЖКИ для преобразователей с ЖКИ
относительная влажность воздуха, %, при температуре 35 °С атмосферное давление, кПа (мм рт. ст.)
Габаритные размеры (длина x ширина x высота), мм, не более модификации 7MF4033, 7MF4133, 7MF4233, 7MF4333 модификации 7MF4433, 7MF4533 модификация 7MF4633
Масса, кг, не более
модификации 7MF4033, 7MF4133, 7MF4233, 7MF4333, 7MF4633 модификации 7MF4433, 7MF4533
Средний срок службы, лет, не менее
от 10,5 до 45;
от 10,5 до 30. жидкость, газ и пар. от минус 40 до плюс 85.
166x91x112;
198x100x144;
198x185x144.
от минус 40 до плюс 85; от минус 20 до плюс 60;
до 85; от 84,0 до 106,7 (от 630 до 800).
