Номер в гос. реестре

52613-13

Наименование типа СИ (обозначение)

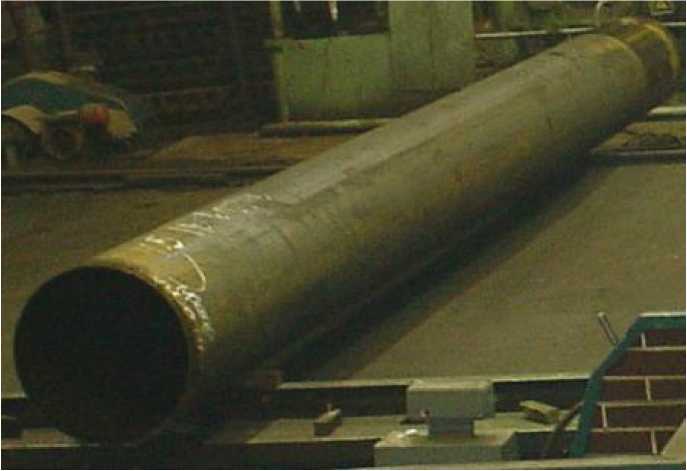

Комплекты мер моделей дефектов электросварных труб (МГП-1420)

Назначение средства измерений

Модификация

МК-50-2

Описание типа

2013-52613-13.pdf

Тип производства

Заводской номер

17029159

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО "Компания "Нординкрафт"
Страна - РОССИЯ
Населенный пункт - Вологодская обл., г. Череповец

Наименование параметра

Значение

Пределы доверительной границы погрешности измерения при Р=0,95

Наружный диаметр корпуса трубы, мм

500 - 1430

± 0,50

Овальность трубы, мм

0,1 - 4,0

± 0,20

Общая кривизна трубы, мм

0 - 100

± 0,30

Кривизна на участке меры длиной 1м, мм

0 - 2

± 0,05

Отклонение от прямолинейности концов трубы на длине 500 мм

0 - 0,5

± 0,05

Смещение свариваемых кромок относительно друг дру

га, мм

0 - 10

± 0,10

Отклонение от теоретической окружности - локальное отклонение от формы окружности, мм

± (0 - 5)

± 0,15

Отклонение трубы от номинальной цилиндрической формы, мм

0 - 10

± 0,15

Длина трубы, мм

9500 - 18500

± 2,0

Высота усиления наружного шва, мм

0 - 10

± 0,10

Ширина усиления наружного шва, мм

0 - 50

± 0,50

Подрезы, мм

0 - 5

± 0,15

Угол фаски

(0 - 40)°

± 0°10'

Углы двухугловой фаски

• - первый угол

• - второй угол

(0 - 30)°

(0 - 45)°

± 0°15'

± 0°15'

Величина притупления фаски, мм

0 - 50

± 0,15

Косина реза, мм

0 - 5

± 0,10

Длина концевых участков без наружного шва, мм

0 - 370

± 0,20

Высота усиления без наружного шва, мм

0 - 5

± 0,10

Длина концевых участков без внутреннего шва, мм

0 - 370

± 0,20

Высота усиления без внутреннего шва, мм

0 - 5

± 0,10

Толщина стенки, мм

5 - 50

± 0,05

Смещение осей сварных швов (наружный относительно внутреннего), мм

0 - 10

± 0,05

Масса, кг

580 - 31500

-

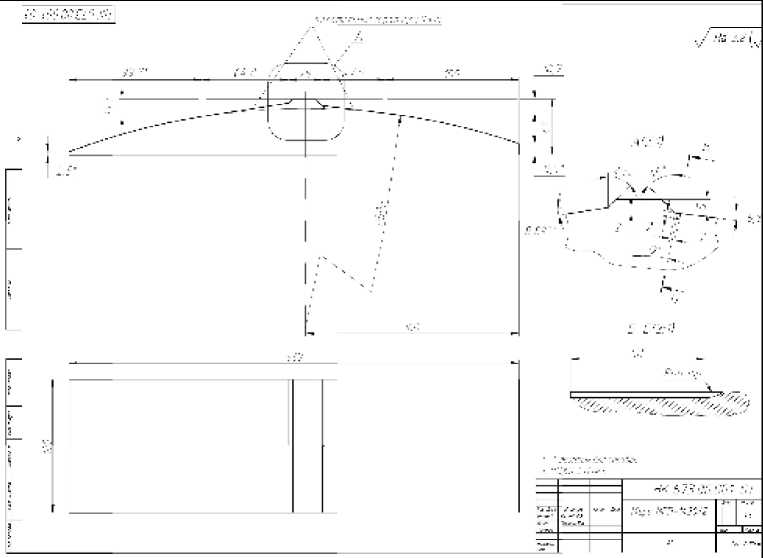

Наименование параметра

Значение

Предельное отклонение от номинального значения

Пределы доверительной границы погрешности измерения при Р=0,95

1

2

3

4

Смещение свариваемых кромок относительно друг друга, мм

3,0

± 0,20

± 0,10

Отклонение от теоретической окружности - локальное отклонение от формы окружности, мм

2,0

± 0,15

± 0,15

Высота усиления наружного шва, мм

5,0

± 0,10

± 0,10

Ширина усиления наружного шва, мм

25,0

± 0,30

± 0,30

1

2

3

4

Подрезы, мм

2,0

± 0,15

± 0,15

Масса, кг, не более

2,4

-

-

Г абаритные размеры (длина х ширина х высота), мм, не более

337х100х42

-

-

Наименование параметра

Значение

Предельное отклонение от номинального значения

Пределы доверительной границы погрешности измерения при Р=0,95

Углы двухугловой фаски

- первый угол

30°

± 0°25'

± 0°15'

- второй угол

45°

± 0°25'

± 0°15'

Величина притупления фаски, мм

3,0

± 0,10

± 0,10

Длина концевых участков без внутреннего

250,0

± 0,50

± 0,05

шва, мм

Длина концевых участков без наружного

250,0

± 0,50

± 0,05

шва, мм

Толщина стенки, мм

18,8

± 0,05

± 0,05

Масса, кг, не более

2,7

-

-

Габаритные размеры (длина х ширина х высота), мм, не более

500х120х18,8

-

-

Наименование параметра

Значение

Предельное отклонение от номинального значения

Пределы доверительной границы погрешности измерения при Р=0,95

Наружный диаметр трубы, мм

1427,5 - 1433

-

± 0,50

Овальность трубы, мм

5,5

± 0,25

± 0,20

Масса, кг, не более

120,0

-

-

Габаритные размеры (диаметр х длина), не более, мм

1433х150

-

-
