Паспорт средства измерений Установка для измерения ширины линии ферромагнитного резонанса, заводской номер 1

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

66227-16

Наименование типа СИ (обозначение)

Установка для измерения ширины линии ферромагнитного резонанса (МАГ 2-3-МВ)

Назначение средства измерений

Установка для измерения ширины линии ферромагнитного резонанса МАГ 2-3-МВ (далее - установка) предназначена для измерений ширины линии ферромагнитного резонанса эпитаксиальных феррит-гранатовых структур (далее - ЭФГС) и волноведущих элементов на их основе.

Модификация

Нет модификации

Описание типа

2016-66227-16.pdf

Тип производства

Единичное

Заводской номер

1

Год производства (возраст, лет)

Год производства не указан

Производитель

ЗАО "НИИ Материаловедения"
Страна - РОССИЯ
Населенный пункт - г.Москва

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311478 от 2015-12-22
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИЗИКО-ТЕХНИЧЕСКИХ И РАДИОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ"
(ФГУП "ВНИИФТРИ")
ИНН: 5044000102
Действует
Нет модификацииТПериодическая10.06.202109.06.2022«Установка для измерения ширины линии ферромагнитного резонанса МАГ 2-3-МВ, МЕТОДИКА ПОВЕРКИ» НГМК.434839.001 МПC-Т/10-06-2021/70249903АО "НИИ МВ" Нет Нет
RA.RU.311478 от 2015-12-22
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИЗИКО-ТЕХНИЧЕСКИХ И РАДИОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ"
(ФГУП "ВНИИФТРИ")
ИНН: 5044000102
Действует
Нет модификацииТПериодическая27.10.202226.10.2023«Установка для измерения ширины линии ферромагнитного резонанса МАГ 2-3-МВ, МЕТОДИКА ПОВЕРКИ» НГМК.434839.001 МПC-Т/27-10-2022/198025359АО "НИИ МВ" Нет Нет
RA.RU.311478 от 2015-12-22
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИЗИКО-ТЕХНИЧЕСКИХ И РАДИОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ"
(ФГУП "ВНИИФТРИ")
ИНН: 5044000102
Действует
Нет модификацииТПериодическая31.01.202430.01.2025«Установка для измерения ширины линии ферромагнитного резонанса МАГ 2-3-МВ, МЕТОДИКА ПОВЕРКИ» НГМК.434839.001 МПC-Т/31-01-2024/313096995АО "НИИ МВ" Нет Нет

Технические и метрологические характеристики СИ -

Установка для измерения ширины линии ферромагнитного резонанса (МАГ 2-3-МВ)

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений ширины линии ФМР, мТл

от 0,035 до 0,5

Пределы допускаемой относительной погрешности измерений ширины линии ФМР, %

± 20

Диапазон частот генератора, ГГц

от 4 до 5

Пределы допускаемой относительной погрешности установки частоты, %

± 2

Выходная мощность генератора, мВт

от 0,9 до 1,1

Пределы допускаемой относительной погрешности установки выходной мощности генератора, %

± 20

Наименование характеристики

Значение характеристики

Диапазон воспроизводимых значений магнитной индукции постоянного магнитного поля, мТл

от 35 до 450

Пределы допускаемой относительной погрешности установки магнитной индукции постоянного магнитного поля, %

± 6

Нестабильность магнитной индукции постоянного магнитного поля, %, не более

0,5

Диапазон средних квадратических значений (СКЗ) магнитной индукции модулирующего магнитного поля, мТл

от 0,3 до 3,5

Пределы допускаемой относительной погрешности установки СКЗ магнитной индукции модулирующего магнитного поля, %

± 7,5

Таблица 3- Технические характеристики

Наименование характеристики

Значение характеристики

Габаритные размеры измеряемого образца: - толщина, мм, не более

1

- длина х ширина, мм

от 6х1,5 до 210х200

Параметры электропитания:

- напряжение переменного тока, В

220±4,4

- частота переменного тока, Гц

50±1

Потребляемая мощность, В •А, не более

800

Масса, кг, не более:

- генератор сигналов высокочастотный Г4-81

15

- блок электроники

2

- ячейка для формирования сигнала ФМР

10

- компьютер с платой АЦП ЛА-2М5

10

- монитор

10

Габаритные размеры (длина х ширина х высота), мм, не более: - генератор сигналов высокочастотный Г4-81

600х500х150

- блок электроники

300х200х100

- ячейка для формирования сигнала ФМР

270х240х200

- компьютер с платой АЦП ЛА-2М5

500х400х200

- монитор

400х400х400

Рабочие условия применения:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 70 до 106,7


Заявитель


Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): (495) 526-63-00
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru

Правообладатель


Изготовитель


Закрытое акционерное общество «Научно-исследовательский институт Материаловедения»
(ЗАО «НИИ МВ»)
ИНН 7735001490
Юридический адрес: 124460, г. Москва, Зеленоград, проезд 4806, д.4, стр.2
Телефон: (499) 731-14-76
Web-сайт: niimv.ru
Е-mail: info@niimv.ru

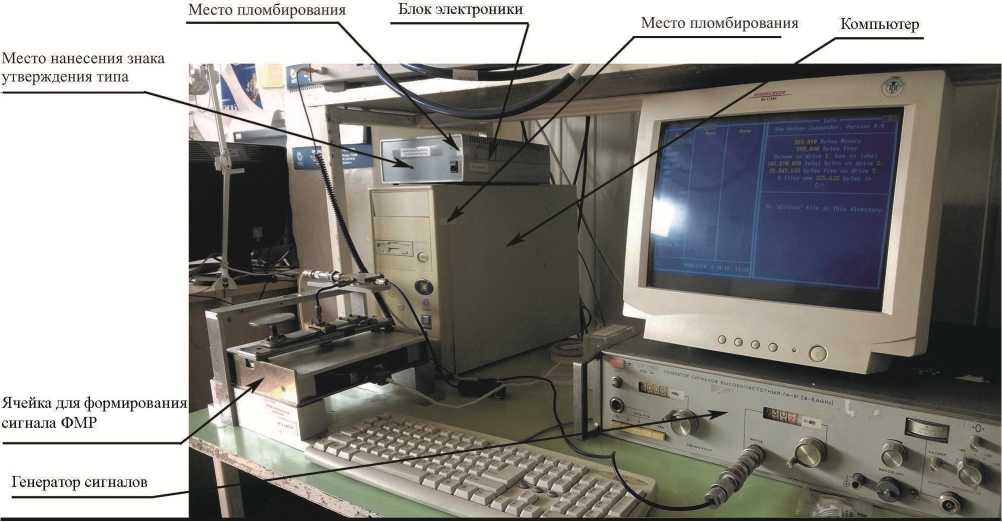

Внешний вид средства измерений: Установка для измерения ширины линии ферромагнитного резонанса, заводской номер №1
