Паспорт средства измерений Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов, заводской номер Р01.2018-07.001

ПАСПОРТ СРЕДСТВА ИЗМЕРЕНИЙ

Номер в гос. реестре

84195-21

Наименование типа СИ (обозначение)

Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов (КИЧВ)

Назначение средства измерений

 Комплексы программно-аппаратные измерения частоты вращения гидроагрегата КИЧВ (далее - комплексы) предназначены для измерения и регулирования частоты вращения валов турбин гидроагрегатов, установленных на «Чебоксарской ГЭС» в составе САУ Гидроагрегатов.

Модификация

-

Описание типа

2021-84195-21.pdf

Тип производства

 Единичное

Заводской номер

Р01.2018-07.001

Год производства (возраст, лет)

Год производства не указан

Производитель

ООО "Ракурс-инжиниринг"
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург

Все поверки данного средства измерений

Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
Организация поверитель Модификация Условный шифр знака поверки Тип поверки Дата поверки Дейтвительна до Наименование документа, на основании которого выполнена поверка Номер свидетельства (извещения) Владелец СИ Знак поверки в паспорте Знак поверки на СИ
RA.RU.311493 от 2015-12-28
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ"
(ФБУ "НИЦ ПМ - РОСТЕСТ")
ИНН: 7727061249
Действует		-МПервичная12.09.202211.09.2024МП 204/3-10-2021 "ГСИ. Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов КИЧВ. Методика поверки»C-М/12-09-2022/185919076Юр лицо Нет Нет

Технические и метрологические характеристики СИ -

Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов (КИЧВ)

Таблица 2 - Метрологические характеристики комплексов

Наименование характеристики

Значения

Диапазон измерений частоты вращения ротора гидроагрегата*, Гц (об/мин)

от 1 до 100 (от 60 до 6000)

Пределы допускаемой абсолютной погрешности измерений частоты вращения ротора гидроагрегата, Гц

±0,01

Примечание:

в таблице 2 указан диапазон измерений для количества зубьев на зубчатом колесе n=1.

Таблица 3 - Основные технические характеристики комплексов

Наименование характеристики

Значения

Количество измерительных каналов

4

Напряжения питания переменного тока комплексов(от 46 до 75 Гц), В

от 187 до 242

Рабочие условия эксплуатации: диапазон рабочих температур, °С - ВИК

от +1 до +45

- датчиков МЭД-1

от - 40 до +50

Габаритные размеры, мм, не более:

- шкафа «УСО ТА и УВО» (высота х длина х ширина)

2267 х 870 х 803

- шкафа «ТА и УВО» (высота х длина х ширина)

2267 х 870 х 603

- шкафа «АРЧМ» (высота х длина х ширина)

2267 х 870 х 603

Масса, кг, не более:

- шкафа «УСО ТА и УВО»

300

- шкафа «ТА и УВО»

300

- шкафа «АРЧМ»

300


Заявитель


Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru

Правообладатель


Изготовитель

Общество с ограниченной ответственностью «Ракурс-инжиниринг»
(ООО «Ракурс-инжиниринг»)
ИНН 7805446129
Адрес: 198515, Санкт-Петербург, пос. Стрельна, ул. Связи, д.30, лит. А
Телефон: +7 (812) 252-32-44
Web-сайт: http://www.rakurs.com
Е-mail: info@rakurs.com

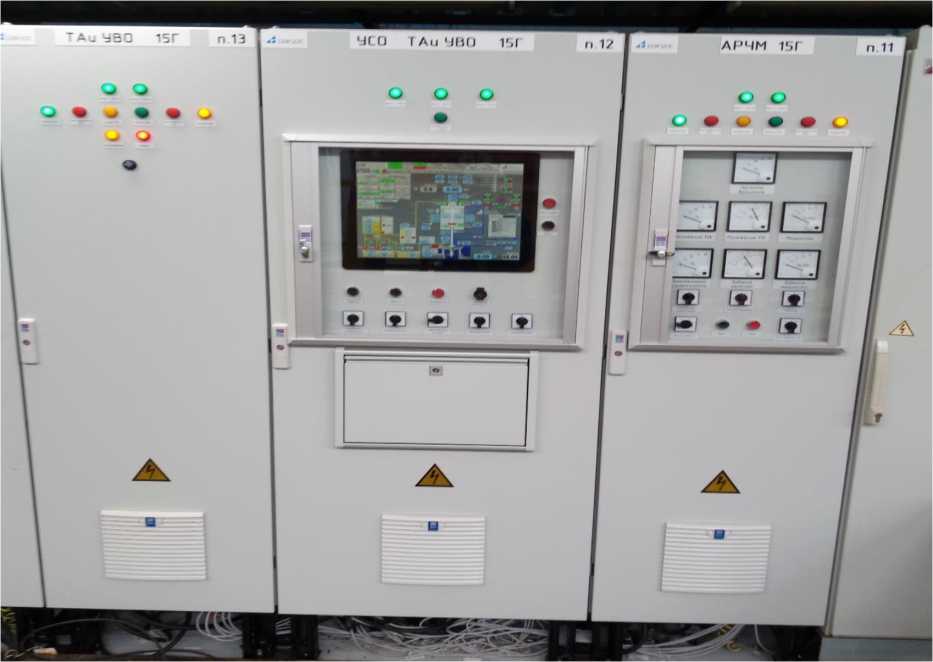

Внешний вид средства измерений: Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов, заводской номер №Р01.2018-07.001
Внешний вид средства измерений: Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов, заводской номер №Р01.2018-07.001
Внешний вид средства измерений: Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов, заводской номер №Р01.2018-07.001
Внешний вид средства измерений: Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов, заводской номер №Р01.2018-07.001
