№1483 от 27.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 98937
о переоформлении свидетельства об утверждении типа
преобразователей сигналов ТС и ТП прецизионных ТЕРКОН
Приказы по основной деятельности по агентству Вн. Приказ № 1483 от 27.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 июня 2019 г.
№ 1483
Москва
О переоформлении свидетельства об утверждении типа № 31202/1 «Преобразователи сигналов ТС и ТП прецизионных ТЕРКОН»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Термэкс» от 24 апреля 2019 г. № 127-И/19 приказываю:
-
1. Переоформить свидетельство об утверждении типа № 31202/1 «Преобразователи сигналов ТС и ТП прецизионных ТЕРКОН», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 23245-08, в связи с внесением изменений в документ на методику поверки.
-
2. Установить методику поверки по документу ТКЛШ 2.206.000 МП с изменением № 2, утвержденному ФГУП «СНИИМ» 12 марта 2018 г. и распространить его действие на преобразователи сигналов ТС и ТП прецизионных ТЕРКОН, находящиеся в эксплуатации.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f.......... \
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ СП
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «27» июня 2019 г. № 1483
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № от . .2019 г.)
Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН
Назначение средства измеренийПреобразователи сигналов ТС и ТП прецизионные ТЕРКОН (далее — приборы) предназначены для измерений сигналов термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП) и вычисления значений температуры на основании полученных результатов измерений.
Описание средства измеренийПринцип действия прибора основан на измерении электрических сигналов, пропорциональных сопротивлению ТС и термоЭДС ТП и преобразовании их в цифровой код с последующим вычислением значений измеряемой температуры. Значения температуры вычисляются микропроцессором по индивидуальным статическим характеристикам (ИСХ) или номинальным статическим характеристикам (НСХ) ТС и ТП (по выбору).
В качестве первичных преобразователей температуры, подключаемых к измерительным каналам, могут использоваться медные и платиновые ТС по ГОСТ 6651, платиновые ТС с ИСХ, заданной в виде функции отклонения по ГОСТ 8.568, ТП с НСХ по ГОСТ Р 8.585 и с ИСХ по ГОСТ Р 8.611. Метрологические характеристики при измерениях с использованием ТП нормированы при задаваемых пользователем значениях температуры свободного конца ТП. При выборе соответствующей опции в меню прибор позволяет учитывать температуру свободных концов ТП с использованием встроенного полупроводникового преобразователя температуры без нормирования погрешности измерений.
Все настройки сохраняются в энергонезависимой памяти при отключении питания прибора.

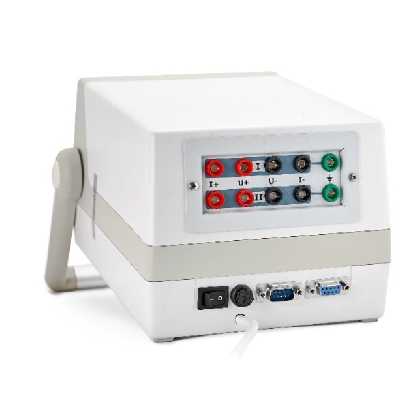

Общий вид прибора показан на рисунке 1.
наклейка
б) вид сзади
а) общий вид
Рисунок 1
Пломбирование прибора от несанкционированного доступа осуществляется мастичной пломбой, которую наносят на шуруп со стороны основания, скрепляющий верхнюю крышку прибора с основанием.
Программное обеспечениеПрограммное обеспечение (ПО) прибора является встроенным и метрологически значимым. Метрологические характеристики прибора нормированы с учетом влияния ПО.
Основные функции встроенного программного обеспечения прибора:
- настройка режимов и управление процессом измерений сигналов первичных преобразователей температуры;
- прием, преобразование, обработка и отображение информации на индикаторном табло;
- загрузка, хранение и чтения параметров первичных преобразователей температуры, градуировка внутреннего эталона и другие сервисные операции;
- передача результатов измерений через интерфейс связи.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТЕРКОН |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.0 |
|
Цифровой идентификатор ПО |
Отсутствует, исполняемый код недоступен для считывания и модификации |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 — Основные метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений сопротивления, Ом |
от 0,01 до 1000,00 |
|
Диапазон измерений напряжения, мВ |
от -1000 до +1000 |
|
Индикация измеряемых величин |
цифровая |
|
Цена единицы младшего разряда: - при измерении сопротивления, Ом |
0,0001 |
|
- при измерении напряжения, мВ |
0,0001 |
|
- при измерении температуры термопреобразователем сопротивления, °C |
0,001 |
|
при измерении температуры термопарой, °C |
0,01 |
|
Пределы допускаемой абсолютной основной погрешности измерений: - сопротивления, Ом |
±[0,0002+1 -10-5-R] |
|
- напряжения, мВ |
±[0,0005+5 -10’5-U] |
|
Пределы допускаемой абсолютной основной погрешности измерений температуры с использованием ТС (без учета их погрешности), °C: а) платиновых ТС (ТСП) с НСХ (ГОСТ 6651): |
±0,02 ±0,01 |
|
- Pt 10, 10 П в диапазоне температур от -200 до +600 °C | |
|
- Pt 50, 50 П, Pt 100, 100 П в диапазоне температур от -200 до +600 °C б) медных ТС (ТСМ) с НСХ (ГОСТ 6651): |
±0,01 ±0,005 |
|
- Cu 10, 10 М, Cu 50, 50 М в диапазоне температур от -10 до +200 °C | |
|
- Cu 100, 100 М в диапазоне температур от -10 до +200 °C | |
|
в) ТСП с ИСХ, заданной интерполяционным уравнением в соответствии с ГОСТ 8.461 в диапазоне температур от -200 до +600 °C: |
|
1 |
2 |
|
- с номинальным сопротивлением 10 Ом |
±0,02 |
|
- с номинальным сопротивлением 50, 100 Ом |
±0,01 |
|
г) ТСП с ИСХ, заданной в виде функции отклонения в соответствии с | |
|
ГОСТ 8.568 в диапазоне температур от -190 до +660 °C: | |
|
- с номинальным сопротивлением 10 Ом |
±0,01 |
|
- с номинальным сопротивлением 50, 100 Ом |
±0,005 |
|
Пределы допускаемой абсолютной основной погрешности измерений | |
|
температуры с использованием ТП (без учета погрешности ТП и | |
|
погрешности измерений температуры свободных концов), °C: | |
|
- платинородий-платинородиевые ТПР (В) в диапазоне от +600 до | |
|
+1700 °C |
±0,2 |
|
- хромель-константановые ТХКн (Е) в диапазоне от -200 до +900 °C |
±0,2 |
|
- железо-константановые ТЖК (J) в диапазоне от -40 до +900 °C |
±0,1 |
|
- хромель-алюмелевые ТХА (К) в диапазоне от -200 до +1300 °C |
±0,2 |
|
- нихросил-нисиловые ТНН (N) в диапазоне от -200 до +1300 °C |
±0,2 |
|
- платинородий-платиновые ТПП 13 (R) в диапазоне от 0 до+1600 °C |
±0,2 |
|
- платинородий-платиновые ТПП 10 (S) в диапазоне от 0 до +1600 °C |
±0,2 |
|
- медь-константановые ТМК (Т) в диапазоне от -200 до +400 °C |
±0,2 |
|
- платинородий-платинородиевые ТП (ТПР) с ИСХ (ГОСТ 8.338) в | |
|
диапазоне от +600 до +1500 °C |
±0,2 |
|
- платинородий-платиновые ТП (ТПП) с ИСХ (ГОСТ 8.338) в | |
|
диапазоне от +300 до +1200 °C |
±0,2 |
|
- Пределы допускаемой дополнительной погрешности от изменений | |
|
температуры окружающей среды в диапазоне рабочих температур, на |
0,5 |
|
каждые 10 °C, в долях от предела допускаемой основной погрешности | |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °C |
20±5 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 — Основные технические характеристики приборов
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество независимых каналов измерений |
2 |
|
Время установления рабочего режима, ч, не менее |
0,5 |
|
Параметры электрического питания: - напряжение питающей сети, В |
220±22 |
|
- частота питающей сети, Гц |
50±1 |
|
Потребляемая мощность, В •А, не более |
12 |
|
Электрическое сопротивление изоляции, МОм, не менее |
20 |
|
Габаритные размеры мм, не более: - без ручки |
140x180x240 |
|
- с ручкой |
210x210x240 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
От + 10 до + 35 |
|
- относительная влажность, % |
не более 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ, ч |
5000 |
наносится на лицевую панель прибора методом наклейки и на титульный лист документа ТКЛШ 2.206.000 РЭ «Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН. Руководство по эксплуатации» - типографским способом.
Комплектность средства измерений
|
Таблица 4 - Комплектность преобразователя сигналов г |
С и ТП прецизионного ТЕРКОН | |
|
Наименование |
Обозначение |
Количество |
|
1 Преобразователь сигналов ТС и ТП прецизионный ТЕРКОН |
ТКЛШ 2.206.000 |
1 шт. |
|
2 Кабель связи с компьютером |
покупное изделие |
1 шт. |
|
3 Штекер «Deltron» черный |
покупное изделие |
4 шт. |
|
4 Штекер «Deltron» красный |
покупное изделие |
4 шт. |
|
5 Штекер «Deltron» зеленый |
покупное изделие |
2 шт. |
|
6 Руководство по эксплуатации |
ТКЛШ 2.206.000 РЭ |
1 шт. |
|
7 Методика поверки |
ТКЛШ 2.206.000 МП |
1 шт. |
осуществляется по документу ТКЛШ 2.206.000 МП «Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН. Методика поверки» с изменением № 2, утвержденному ФГУП «СНИИМ» от 25.04.2019 г.
Основные средства поверки:
- компаратор напряжения постоянного тока Р3017 (Госреестр № 9706-84);
- меры электрического сопротивления однозначные: катушки электрического сопротивления Р321, Р331 1 разряда с номинальным сопротивлением 1, 10, 100 и 1000 Ом (Госреестр № 1162-58);
- мера электрического сопротивления постоянного тока многозначная ГОСТ 23737: магазин сопротивлений Р4831-М1, КТ 0,02/240’6 (Госреестр № 48930-12);
- мегаомметр ЭС0202/2-Г, КТ 15 (Госреестр № 14883-95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки в виде наклейки с оттиском клейма поверителя или в виде наклейки со штрих-кодом наносится на боковой стык основания и крышки преобразователя (см. рисунок 1а) и (или) в виде оттиска клейма - на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям сигналов ТС и ТП прецизионные ТЕРКОНГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ГОСТ 8.568-99/ГОСТ Р 8.571-98 ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 8.611-2005 ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 N 146)
ТУ 4221-040-44229117-2007 Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)
ИНН 7018039587
Адрес: 634055, г. Томск, пр. Академический, д. 4, стр. 3
Тел./факс: (3822) 49-21-52, 49-26-31, 49-21-54
Web-сайт: www.termexlab.ru
E-mail: termex@termexlab.ru
Испытательный центрГЦИ СИ Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»).
Адрес: 630004, г. Новосибирск, пр. Дмитрова, д. 4
Тел./факс: (383) 210-08-14/ (383) 210-13-60
Web-сайт: www.sniim.ru
E-mail: director@sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-05 от 12.12.2005 г.
