МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 июня 2019 г,                                            №  1404

Москва

О переоформлении свидетельства об утверждении типа № 63449/1 «Счетчики воды «Протей» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Сфера экономических технологий» от 5 марта 2019 г. № 4, № 4-1 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на счетчики воды «Протей», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65028-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу СЭТ.469333.046 МП «ГСП. Счетчики воды «Протей». Методика поверки» с изменением №2, утвержденному ФБУ «Омский ЦСМ» 1 марта 2019 г., и распространить действие документа на счетчики воды «Протей», находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 63449/1 «Счетчики воды «Протей», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65028-16, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

2

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СBE7R I !ИЯ О Ct-F^?T11Ф11КА Т i ЭП

Сертификат: 00E1036EE32711E880E9EO071BFC5OD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1404

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды «Протей»

Счетчики воды «Протей» (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09 в различных отраслях народного хозяйства, а так же в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, расположенной внутри датчика расхода.

Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе в м³.

Рабочий датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей. При этом измерение прошедшего через счетчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.

В зависимости от исполнения счетчики могут осуществлять передачу результатов измерений во внешние информационные системы по проводному (RS-485, M-Bus) и беспроводному (wM-Bus, LoRaWAN) интерфейсу.

Счетчики защищены от воздействия внешнего магнитного поля.

Счетчики выпускаются в трех модификациях: «Протей 15», «Протей 15С», «Протей 20», которые отличаются метрологическим классом и диаметром условного прохода. Каждая модификация имеет ряд исполнений, которые отличаются типом интерфейса связи, степенью защиты оболочки счетного механизма и наличием монтажного комплекта. Структура условного обозначения счетчиков представлена в таблице 1.

Счетчики имеют импульсный выход, выполненный на основе оптопары в виде инфракрасного светодиода. Передаточный коэффициент К:

• - для счетчиков с диаметром условного прохода 15 мм - 1,784-10’⁵ м3/имп.;

• - для счетчиков с диаметром условного прохода 20 мм - 2,23240"⁵ м3/имп.

Счетчики, предназначенные для измерений объема воды с температурой в диапазоне от 5 до 90 °С и могут устанавливаться на горизонтальных (Н), вертикальных (V) или наклонных трубопроводах, при этом метрологические характеристики счетчиков зависят от способа установки и соответствуют приведенным в таблице 3. При монтаже счетчиков необходимо обеспечить прямолинейный участок трубопровода длиной не менее двух диаметров условного прохода перед счетчиком и после него.

Общий вид счетчиков представлен на рисунках 1-4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

Счетчик «Протей | X | . | X | . | X | . | X | »

12  3  4

Таблица 1 - Структура условного обозначения индикаторов

Примеры условного обозначения счетчиков:

• - счетчик «Протей 15С.485.8.М» - счетчик воды с диаметром условного прохода 15 мм, метрологического класса С, с проводным интерфейсом RS-485 (протокол обмена ModBus), с герметичным счетным механизмом, с монтажным комплектом;

• - счетчик «Протей 20.0» - счетчик воды с диаметром условного прохода 20 мм, метрологического класса В, с беспроводным интерфейсом 433 МГц (протокол обмена wM-Bus), с негерметичным счетным механизмом, без монтажного комплекта.

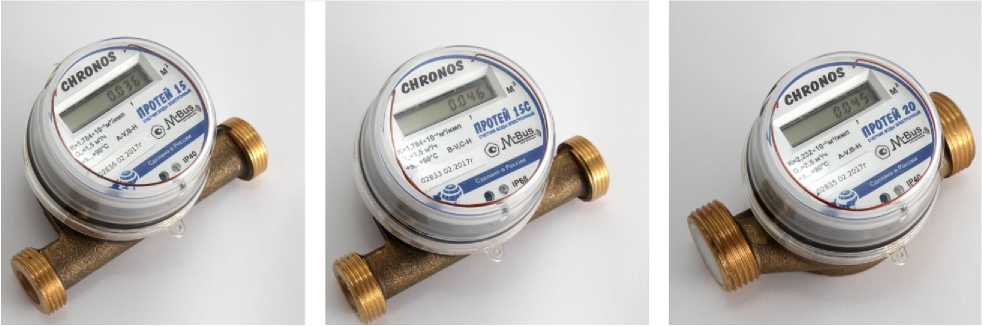

Рисунок 1 - Общий вид счетчиков с беспроводным интерфейсом 433 МГц (протокол обмена wM-Bus)

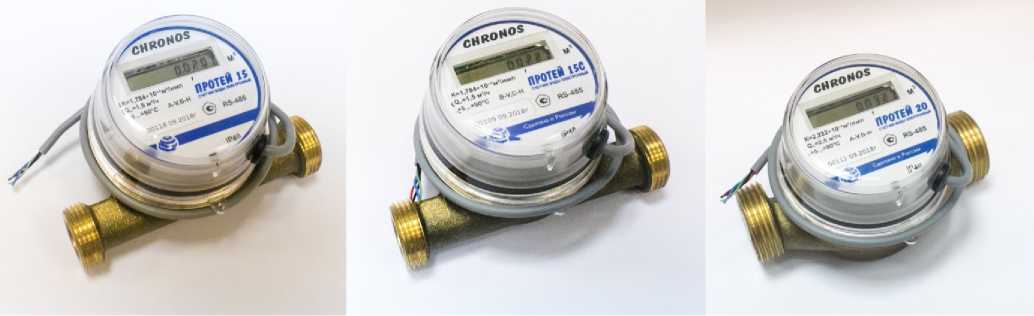

Рисунок 2 - Общий вид счетчиков с беспроводным интерфейсом RS-485 (протокол обмена ModBus)

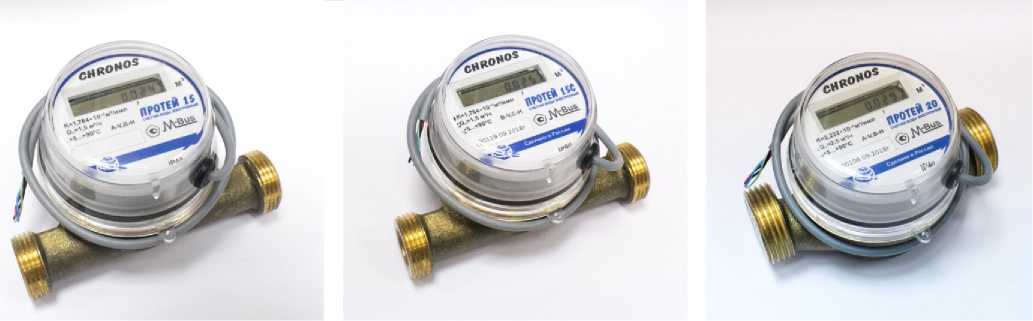

Рисунок 3 - Общий вид счетчиков с беспроводным интерфейсом M-Bus (протокол обмена M-Bus)

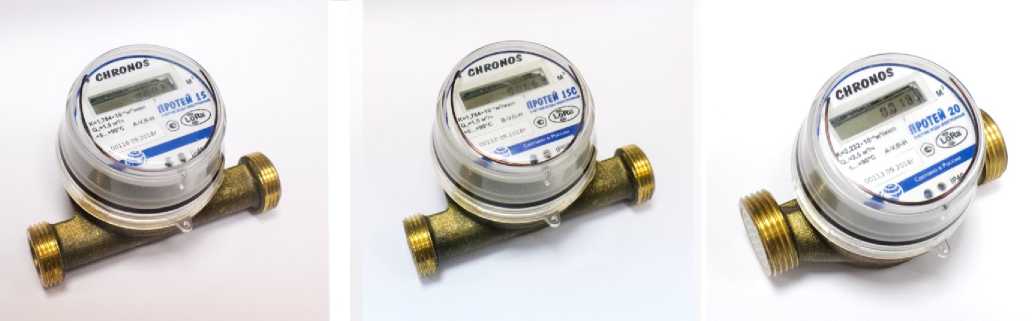

Рисунок 4 - Общий вид счетчиков с беспроводным интерфейсом 868 МГц (протокол обмена LoRaWAN)

а) б)

а) - Счетчики «Протей 15.», «Протей 15С...»;

б) - Счетчик «Протей 20. ».

Рисунок 5 - Схема пломбировки счетчиков от несанкционированного доступа

Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на титульном листе паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу СЭТ.469333.046 МП «ГСИ. Счетчики воды «Протей». Методика поверки» с изменением №2, утвержденному ФБУ «Омский ЦСМ» 01.03.2019 г.

Основное средство поверки: установка поверочная автоматизированная УПРС 200 (рег. №52183-12): диапазон воспроизводимых расходов от 0,001 до 200,000 м³/ч, пределы допускаемой относительной погрешности измерений объемного расхода ± 0,25 %.

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится:

• - в виде оттиска поверительного клейма в паспорт при первичной поверке;

• - в виде голографической наклейки со штрих-кодом на свидетельство о поверке при периодической поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

СЭТ.469333.046 ТУ Счетчики воды «Протей». Технические условия

Общество с ограниченной ответственностью «Сфера экономных технологий»

(ООО «СЭТ»)

ИНН 5506227284

Адрес: 644027, г. Омск, ул. Лизы Чайкиной, 8

Телефон: +7 (3812) 53-63-10

Web-сайт: http://set-omsk.ru

E-mail: mail@set-omsk.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.
