№1138 от 23.05.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 90885
О переоформлении свидетельства об утверждении типа средства измерений № 59972 "Датчики уровня ультразвуковые ДТУ-2-06-Х" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1138 от 23.05.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ23 мая 2019 г.
№ 1138
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 59972 «Датчики уровня ультразвуковые ДТУ-2-06-Х» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Л Кард» от 18 февраля 2019 г. № 27 и № 29 приказываю:
-
1. Внести изменения в описание типа на датчики уровня ультразвуковые ДТУ-2-06-Х, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61766-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ДЛИЖ.411618.0062-06 МП с изменением № 1, утвержденному ФГУП «ВНИИМС» 18 января 2019 г., и распространить действие документа на датчики уровня ультразвуковые ДТУ-2-06-Х, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 59972 «Датчики уровня ультразвуковые ДТУ-2-06-Х», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61766-15, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г ' \
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулироваюео и _______________ метрологии.
СВ! дтия О Ct РШФИКАТЕ ЭИ
сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 0S.11.201S до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2019 г. 1138
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики уровня ультразвуковые ДТУ-2-06-Х
Назначение средства измеренийДатчики уровня ультразвуковые ДТУ-2-06-Х предназначены для измерений уровня и плотности дизельного топлива по ГОСТ 305-2013, марки Л ,З, А, измерений температуры в топливном баке тепловоза и передачи информации по интерфейсу типа RS-485.
Описание средства измеренийДатчики уровня ультразвуковые ДТУ-2-06-Х (далее - ДТУ-2-06-Х) состоят из ультразвукового излучателя, измерительной трубы, трубки с датчиками температуры и электронного блока.
Принцип действия ДТУ-2-06-Х основан на свойстве отражения ультразвукового сигнала от границы раздела двух сред и зависимости скорости распространения ультразвукового сигнала в дизельном топливе от его плотности.
ДТУ-2-06-Х закрепляются на крышке топливного бака тепловоза с помощью фланца. На верхней стороне фланца (над крышкой топливного бака тепловоза) смонтирован электронный блок ДТУ-2-06-Х. На нижней стороне фланца закреплён один из концов измерительной трубы. Внутри измерительной трубы, у второго её конца, смонтирован ультразвуковой излучатель. На нижней стороне фланца закреплена также трубка, внутри которой установлен модуль с цифровыми датчиками температуры.
По команде, вырабатываемой в электронном блоке, излучатель посылает в измерительную трубу с дизельным топливом ультразвуковой сигнал заданной частоты и длительности, далее определяется время прохождения ультразвукового сигнала от излучателя до уступа внутри измерительной трубы и до верхней границы дизельного топлива, затем по полученным результатам рассчитываются значения уровня и плотности дизельного топлива. В процессе вычислений выполняется корректировка результатов измерений с учетом значения температуры дизельного топлива.
ДТУ-2-06-Х выпускаются в исполнениях, различающихся верхним пределом измерения уровня топлива. В обозначении Х - соответствует варианту исполнения, определяющему верхний предел измерений уровня топлива.
Пример обозначения: Датчик уровня ультразвуковой ДТУ-2-06-1000
ДЛИЖ.411618.0062 ТУ (где 1000 - соответствует исполнению с верхним пределом измерения уровня топлива - 1000 мм).
ДТУ-2-06-Х соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и имеют Ex-маркировку "0Ex ia IIA T6 X".
Общий вид ДТУ-2-06-Х представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Средством ограничения доступа к внутренним частям изделия является винт, расположенный на крышке электронного блока ДТУ-2-06-Х, который пломбируется мастичной пломбой.

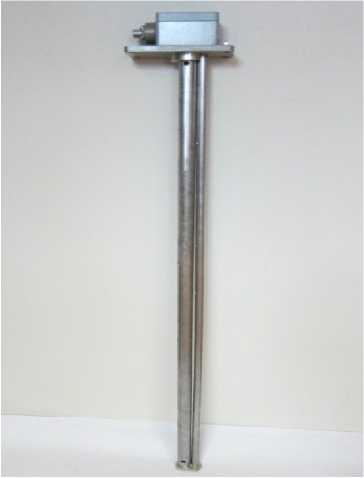

Рисунок 1 - Общий вид датчика уровня ультразвукового ДТУ-2-06-Х

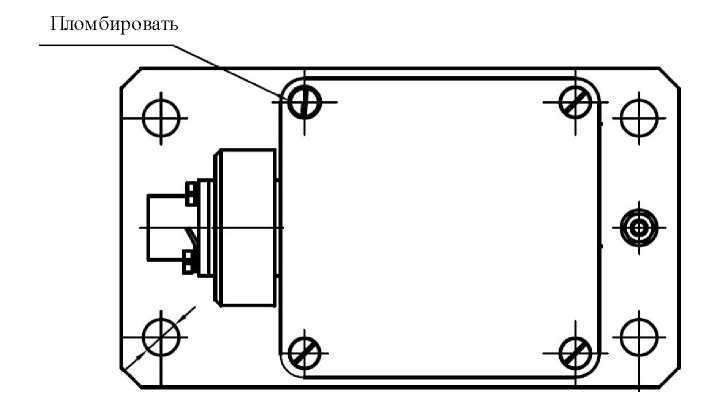

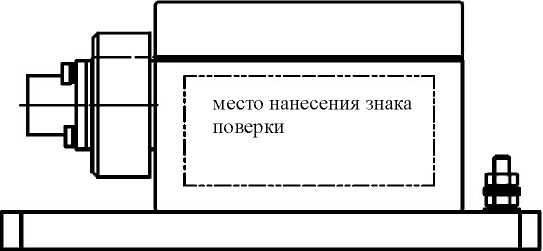

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (далее - ПО) состоит из встроенного ПО ДТУ-2-06-Х и внешнего ПО, устанавливаемого на персональной компьютер.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик ДТУ-2-06-Х.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
не ниже 29 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -"высокий" в соответствии с Р 50.2.077-2014.
Внешнее ПО не является метрологически значимым и обеспечивает выполнение следующих функций:
-
- получение информации с ДТУ-2-06-Х;
-
- отображение полученной информации на экране монитора. Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DTU-2 Test |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -"средний" в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы измерений уровня дизельного топлива, мм:
|
3 от 260 до 1700й |
|
Диапазон измерений плотности дизельного топлива при температуре 20 °С, кг/м3 |
от 800 до 880 |
|
Диапазон измерений температуры дизельного топлива, °С |
от -40 до +50 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня дизельного топлива, в диапазоне температур топлива от плюс 5 до плюс 40 °С, мм |
±2 |
|
Пределы допускаемой основной абсолютной погрешности измерений плотности в диапазоне температур дизельного топлива от плюс 5 до плюс 40 °С, кг/м3 |
±4,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дизельного топлива, °С |
±1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений уровня топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от плюс 5 до плюс 40 °С), на каждые 10 °C, мм |
±3,5 |
|
Пределы допускаемой дополнительной погрешности измерений плотности топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от плюс 5 до плюс 40 °С) на каждые 10 °C, кг/м3 |
±3,5 |
|
Нормальные условия измерений:
|
от +5 до +40 от 30 до 80 от 84 до 106,7 |
|
1) В зависимости от заказа | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
9+4 9-2,5 |
|
Потребляемая мощность, Вт, не более, |
2 |
|
Габаритные размеры, мм, не более
|
X1) + 178 85 145 |
|
Масса, кг, не более |
3,2 |
|
Условия эксплуатации по ОСТ 32.146-2000:
|
класс ММ1 класс К4.1, исполнение УХЛ |
|
Степень защиты от проникновения воды и посторонних предметов п ГОСТ 14254-2015 |
IP54 |
|
Климатические воздействия при транспортировании по ГОСТ 15150-69 |
"ОЖ4" |
|
Механические воздействия при транспортировании по ГОСТ 23216-78 |
условия "С" |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты |
0Ex ia IIA T6 X |
|
1) Х - вариант исполнения ДТУ-2-06-Х | |
наносится на боковую поверхность корпуса датчиков уровня ультразвуковых ДТУ-2-06-Х и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность датчиков уровня ультразвуковых ДТУ-2-06-Х
|
Наименование |
Обозначение |
Количество |
|
Датчик уровня ультразвуковой ДТУ-2-06-Х |
ДЛИЖ.411618.0062-06 |
1 шт. |
|
Паспорт |
ДЛИЖ.411618.0062-06 ПС |
1 экз. |
|
Заглушка 2РМ14Б |
ДЛИЖ.711111.0003 |
1 шт.1) |
|
Диск CD-ROM с данными:
|
ДЛИЖ.411618.0062-06 РЭ ДЛИЖ.411618.0062-06 МП с изменением № 1 |
1 шт.2) |
|
Упаковка |
— |
1 шт. |
| ||
осуществляется по документу ДЛИЖ.411618.0062-06 МП "ГСИ. Датчики уровня ультразвуковые ДТУ-2-06-Х. Методика поверки с изменением № 1", утверждённому ФГУП "ВНИИМС" 18.01.2019 г.
Основные средства поверки:
Стенд ДЛИЖ.442261.0016 в составе:
-
- линейка измерительная металлическая ГОСТ 427-75, диапазон от 0 до 2000 мм, цена деления 1 мм;
-
- плотномер ПЛОТ-3 (регистрационный № 20270-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на внешнюю боковую поверхность корпуса ДТУ-2-06-Х, в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам уровня ультразвуковым ДТУ-2-06-ХГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
ДЛИЖ.411618.0062 ТУ Датчики уровня ультразвуковые ДТУ-2. Технические условия
ИзготовительОбщество с ограниченной ответственностью "Л Кард" (ООО "Л Кард")
ИНН 7730618850
Адрес: 117105, г. Москва, Варшавское шоссе, дом 5, корпус 4
Юридический адрес: 117105, г. Москва, Варшавское шоссе, дом 5, корпус 4, этаж 5, комна 2
Телефон (факс): +7 (495) 785-95-25
Web-сайт: www.lcard.ru
E-mail: lcard@lcard.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
