МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 мая 2019 г.                                               № 1086

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 35106 «Измерители напряженности магнитного поля ИМАГ-400Ц» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НПО «ИНТРОТЕСТ» б/д № 414/4 и № 415/4 приказываю:

• 1. Внести изменения в описание типа на измерители напряженности магнитного поля ИМАГ-400Ц, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 25588-09, изложив его в новой редакции согласно приложению к настоящему приказу,

• 2. Переоформить свидетельство об утверждении типа № 35106 «Измерители напряженности магнитного поля ИМАГ-400Ц», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 25588-09, в связи с реорганизацией изготовителя с ЗАО «НПО «ИНТРОТЕСТ», г. Екатеринбург на АО «НПО «ИНТРОТЕСТ», г. Екатеринбург.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 35106 «Измерители напряженности магнитного поля ИМАГ-400Ц» на последующие 5 лет.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» мая 2019 г. № 1086

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители напряженности магнитного поля ИМАГ-400Ц

Измерители напряженности магнитного поля ИМАГ-400Ц (далее по тексту -измерители) предназначены для измерения напряженности (или индукции) постоянного магнитного поля, максимального (амплитудного) значения напряженности (или индукции) переменного магнитного поля промышленных частот и максимального (амплитудного) значения напряженности (или индукции) однократного импульса магнитного поля.

Принцип действия измерителей основан на преобразовании напряжённости магнитного поля в точке измерения с помощью преобразователя в электрический сигнал, пропорциональный значению напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается в электронном блоке, результат наблюдается на цифровом жидкокристаллическом дисплее.

Измеритель состоит из электронного блока и преобразователя, соединенного с электронным блоком кабелем длиной не менее 0,8 м. В преобразователе размещён датчик Холла. Конструкция преобразователя позволяет применять его для измерения тангенциальн ой и нормальной составляющих напряженности магнитного поля на поверхности изделий, подвергаемых магнитопорошковому контролю методом приложенного поля.

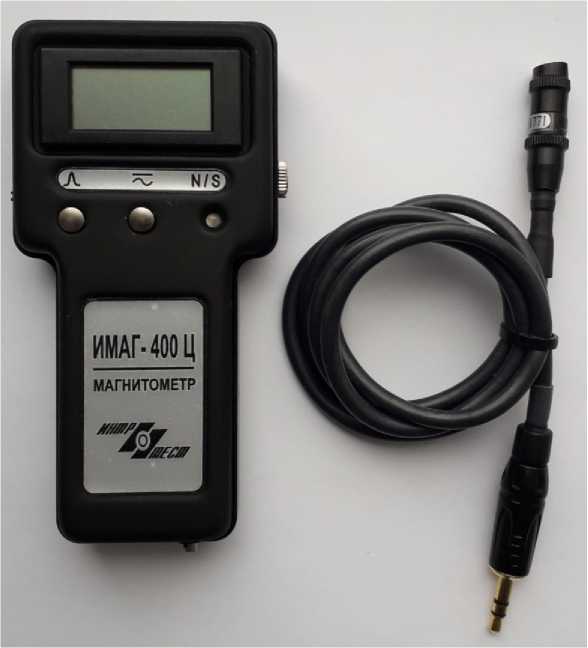

Общий вид измерителя представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

На панели электронного блока измерителя размещены органы управления и индикации: цифровой жидкокристаллический дисплей, кнопка работы в режиме прямых измерений, кнопка работы в импульсном режиме и двухцветный светодиод индикации полярности поля. Включение прибора совмещено с кнопками режимов работы, то есть измеритель включен тогда, когда нажата одна из двух кнопок режимов.

На боковой поверхности корпуса расположен разъем для подключения преобразователя Холла. На другой боковой поверхности расположен переключатель шкалы отображения результата измерения "мТл - А/см". Электрическое питание измерителя осуществляется от батареи типа 6LR22 (9 В), размещаемой в батарейном отсеке под нижней крышкой измерителя.

Пломбирование измерителей напряженности магнитного поля ИМАГ-400Ц не предусмотрено.

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом с нанесением защитного полимерного покрытия на табличке, закрепляемой методом наклейки на поверхность измерителя и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 12-261-2009 "ГСИ. Измеритель напряженности магнитного поля ИМАГ-400Ц. Методика поверки", утвержденному ФГУП "УНИИМ" 31 марта 2009 г.

Основные средства поверки:

- рабочий эталон напряженности магнитного поля 2-го разряда по ГОСТ 8.030-2013, диапазон воспроизводимых значений напряженности постоянного и амплитудных значений переменного (50 Гц) магнитного поля от 200 до 70000 А/м (от 2 до 700 А/см), относительная погрешность (неопределённость) воспроизведения напряженности магнитного поля не более 1 % в рабочей зоне в виде цилиндра высотой не менее 10 мм и диаметром не менее 10 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"

ТУ 4222-001-20872624-2003 "Измеритель напряженности магнитного поля ИМАГ-400Ц. Технические условия"

Акционерное общество "Научно-производственное объединение "ИНТРОТЕСТ" (АО "НПО "ИНТРОТЕСТ")

ИНН 6661010721,

Адрес: 620078, г. Екатеринбург, ул. Студенческая, дом 55, комната 106

Телефон/факс: +7 (343) 227-05-71, +7 (343) 383-47-49

Е-mail: introtest@introtest.com

Web-сайт: www.introtest.com, www.интротест.рф

Федеральное государственное унитарное предприятие "Уральский научноисследовательский институт метрологии" (ФГУП "УНИИМ")

Адрес: 620000, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Web-сайт: www.uniim.ru

Аттестат аккредитации ФГУП "УНИИМ" по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
