№982 от 22.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 85513
О внесении изменений в описание типа на счетчики газа ротационные "ТРИТОН-ГАЗ"
Приказы по основной деятельности по агентству Вн. Приказ № 982 от 22.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
22 апреля 2019 г.
982
Москва
О внесении изменений в описание типа на счетчики газа ротационные «ТРИТОН-ГАЗ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Лиом плюс» от 04 марта 2019 г. № 20 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на счетчики газа ротационные «ТРИТОН-ГАЗ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49886-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Комувьщан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» апреля 2019 г. № 982
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ (в редакции, утвержденной приказом Росстандарта)
Счетчики газа ротационные «ТРИТОН-ГАЗ»
Назначение средства измеренийСчетчики газа ротационные «ТРИТОН-ГАЗ» предназначены для измерения количества израсходованного природного газа по ГОСТ 5542-87 и паров сжиженного углеводородного газа по ГОСТ 20448-90 при проведении коммерческого учета на объектах газопотребления.
Описание средства измеренийСчетчик газа относится к камерным счетчикам и состоит из корпуса, двух роторов, вращающихся в противоположных направлениях и отсчетного устройства.
Число оборотов роторов зависит от расхода проходящего через счетчик газа.
Принцип действия счетчиков основан на вращении под действием разности давлений газа во входной и выходной части измерительной камеры двух восьмиобразных роторов. При установившемся движении газа роторы вращаются с постоянной угловой скоростью, вытесняя за каждый оборот измерительный объем, ограниченный стенками и образующими камеры и ротора.
С одной стороны на валах роторов находятся синхронизирующие пары зубчатых шестерен, а с другой стороны находится редуктор счётного механизма, передаточное отношение которого подобрано так, что отсчёт измеряемого газа осуществляется непосредственно в кубических метрах (м3). Конструкция счетчика предусматривает возможность визуального считывания информации непосредственно со шкалы отсчетного устройства.
Счетчик не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования.

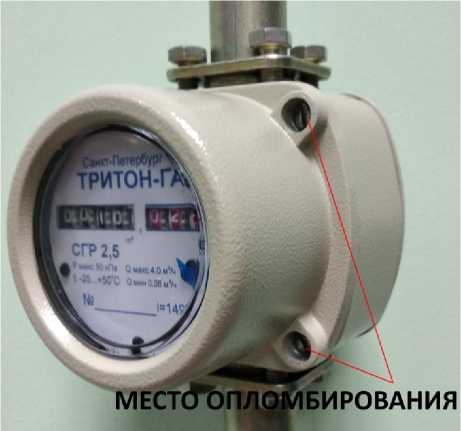

Общий вид и обозначение мест пломбировки счетчиков приведены на рисунке 1.

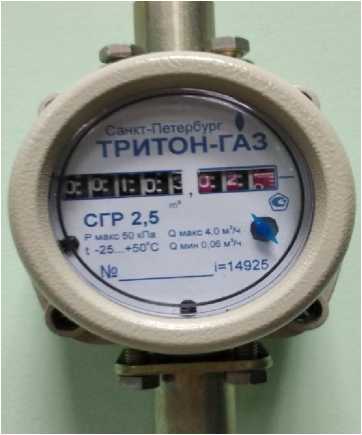

Рисунок 1 - Общий вид счетчиков газа «ТРИТОН-ГАЗ»
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
СГР 2,5 |
СГР 4 |
СГР 6 |
|
Измеряемая среда |
Воздух, природный газ | ||
|
Диаметр условного прохода, мм |
20 | ||
|
Установочная длина, мм |
199 | ||
|
Максимальный расход, Qmax, м3/ч |
4,0 |
6,0 |
10,0 |
|
Минимальный расход, Qmin, м3/ч |
0,06 |
0,06 |
0,08 |
|
Номинальный расход, Qn, м3/ч |
2,5 |
4,0 |
6,0 |
|
Порог чувствительности, м3/ч |
0,012 |
0,016 |
0,016 |
|
Пределы допускаемой относительной погрешности измерений при выпуске из производства, % Qmin<Q<2 Qmin |
±3 |
±3 |
±3 |
|
2 Qmin<Q<Qmax |
±1,5 |
±2 |
±2 |
|
Пределы допускаемой относительной погрешности измерений в процессе эксплуатации, % | |||
|
Qmin<Q<0,1 Qmax |
(от -6 до +3) | ||
|
0,1 Qmax<Q<Qmax |
±3 | ||
|
Потеря давления при Qmax, не более, Па: - воздух плотностью 1,2 кг/м3 |
250 | ||
|
- природный газ плотностью от 0,67 кг/м3 до 0,73 кг/м3 |
160 | ||
|
Максимальное рабочее давление, кПа |
50 | ||
|
Емкость счетного механизма, м3 |
99999,999 | ||
|
Цена деления младшего разряда, м3 |
0,0002 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазон температур измеряемой среды, °С |
от -25 до +50 | ||
|
Температура транспортирования, °С |
от -50 до +50 | ||
|
Температура хранения, °С |
от -50 до +50 | ||
|
Диапазон температур окружающей среды, °С |
от -25 до +50 | ||
|
Средний срок службы, лет, не менее |
20 | ||
|
Масса, кг, не более |
2,3 | ||
|
Габариты, мм, не более |
длина |
ширина |
высота |
|
145 |
100 |
100 | |
наносится на лицевую панель прибора методом тампонирования, а на титульный лист руководства по эксплуатации типографским методом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный |
«ТРИТОН-ГАЗ» |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Комплект монтажных частей (по заказу) |
1 шт. |
осуществляется по документу ГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».
Основные средства поверки:
- поверочные установки с диапазоном расхода газа от 0,06 до 10 м3/ч с погрешностью ±0,5 %.
Знак поверки наносится в чашку крепежного винта с лицевой стороны счетчика газа методом давления на специальную мастику.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным «ТРИТОН-ГАЗ»ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытаний
МОЗМ МР 32 Счетчики газа с вращающимися поршнями и турбинные
ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки
ТУ 4213-004-79819588-2012 Счетчики газа ротационные «ТРИТОН-ГАЗ»
Изготовитель:ООО «Лиом плюс»
ИНН 7806333784
Адрес: 194292, г. Санкт-Петербург, 1-й Верхний переулок, д. 6, лит. А
Телефон/факс: +7 (812) 677-03-49; +7 (812) 677-03-50
E-mail: liomplus@rambler.ru
Испытательный центрГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vni ims.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
