МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ ЮССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росствндврт)

17.10.2016

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 43681 «Счетчики электрической энергии статические трехфазные Меркурий 236» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПК «Инкотекс» от 22 августа 2016 г. № 178/СМК и № 179/СМК приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии статические трехфазные Меркурий 236, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47560-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 43681 «Счетчики электрической энергии статические трехфазные Меркурий 236», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 47560-11, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его



юридическому лицу или ин;

• 4. Контроль за исполь



  собой.

  Заместитель Руководителя



  Голубев

Приложение

к приказу Федерального агентства

по техническому регулированию

и метрологии

от «17» октября 2016 г. №1577

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные «Меркурий 236»

Счетчики предназначены для измерения и учета активной энергии прямого направления или активной энергии прямого направления и реактивной энергии прямого и обратного направлении переменного тока частотой 50 Гц в трех и четырехпроводных сетях.

Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.

Измерение частоты сети производится посредством измерения периода фазного напряжения.

Счетчики имеют единое конструктивное исполнение и отличаются типом устройства для отображения информации и дополнительными функциями.

В счетчиках в качестве счетного механизма используются устройство отсчетное (УО) или жидкокристаллический индикатор (ЖКИ).

Счетчики с электромеханическим устройством отсчетным (У О) являются однотарифными и предназначены для учета только активной энергии.

Условное обозначение счетчика с УО:

«Меркурий 236АМ-0Х», где

• - Меркурий - торговая марка счетчика;

• - 236 - серия счетчика;

• - А - тип измеряемой энергии - активной энергии;

• - М - электромеханическое отсчетное устройство;

• - ОХ - модификации, подразделяемые по максимальному току и классу точности, приведены в таблице 1.

Таблица 1 - Модификации счетчиков «Меркурий 236АМ-0Х»

Рисунок 1 - Внешний вид счетчиков «Меркурий 236АМ-0Х»

На рисунке 1 приведена фотография общего вида счетчиков «Меркурий 236АМ-0Х»

Счетчики с жидкокристаллическим индикатором (ЖКИ) являются многотарифными и выпускаются с внешним или внутренним тарификатором и предназначены для учета активной энергии прямого направления или активной энергии прямого направления и реактивной энергии прямого и обратного направлении (таблица 2)

Таблица 2 - Функциональные свойства счетчиков в части каналов учета электроэнергии

Примечание - Прямое направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 0 ⁰ до 90 ° и от 270 ⁰ до 360 °, реактивной энергии - от 0 ⁰ до 90 ° и от 90 ° до 180 °.

Обратное направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной энергии - от 180° до 270° и от 270° до 360°.

Условное обозначение счетчиков с ЖКИ:

«Меркурий 236ART-0X PQLR(C)S»,

где Меркурий - торговая марка счетчика;

• -  236 - серия счетчика;

• -  AR - тип измеряемой энергии:

• >  А - активной энергии;

• >  R - реактивной энергии;

• -  Т - наличие внутреннего тарификатора;

• -  0Х - модификации, подразделяемые по максимальному току и классу точности, приведены в таблице 3.

• -  Р - наличие профиля;

• -  Q - показатель качества электроэнергии, наличие журналов вкл./выкл. токов;

• -  L - модем PLC-I;

• -  R - интерфейс RS-485;

• -  С - интерфейс CAN;

• -  S - внутреннее питание интерфейса.

Примечание - Отсутствие буквы в условном обозначении означает отсутствие

соответствующей функции. Оптопорт присутствует во всех модификациях счетчика.

Таблица 3 - Модификации счетчиков «Меркурий 236A(R)(T)...»

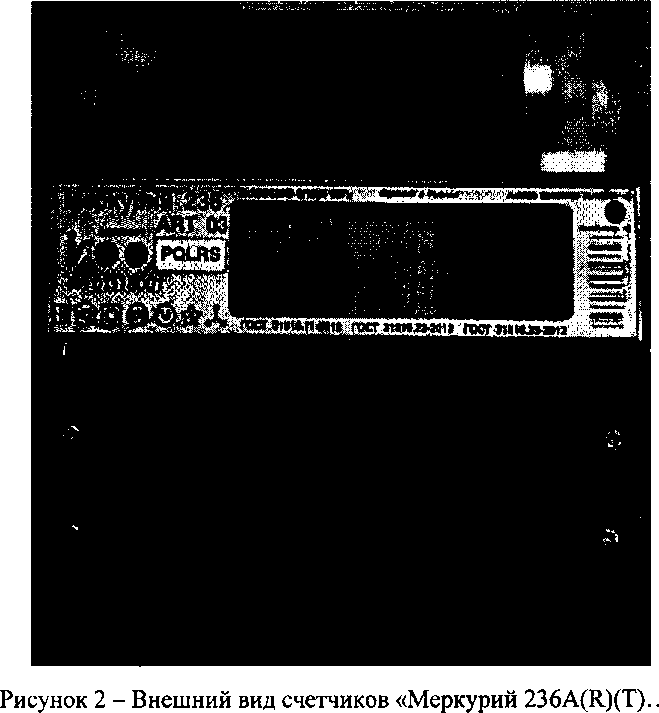

На рисунке 2 приведена фотография общего вида счетчиков «Меркурий 236A(R)(T)...».

Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс или модем PLC-I от внешнего тарификатора.

Счетчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтенной электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счетчика и другая информация, необходимая для конфигурации счетчика.

Счетчики с индексом «L» в названии счетчика дополнительно имеют встроенный модем PLC-I для связи по силовой низковольтной сети.

Счетчики имеют импульсный выход для поверки счетчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учета потребляемой электроэнергии.

Счетчики «Меркурий 236АМ-0Х» обеспечивают регистрацию значений потребляемой электроэнергии с нарастающим итогом с момента ввода счетчика в эксплуатацию.

Счетчики «Меркурий 236A(R)(T)...» обеспечивают вывод на индикатор следующих параметров и данных:

• •  учтенной активной энергии прямого направления (счетчики с индексом «А»), активной прямого направления и реактивной энергии прямого и обратного направления (счетчики с индексами «AR») в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно:

всего от сброса показаний;

Примечание - счетчики, запрограммированные в однотарифный режим, обеспечивают вывод на индикатор значения потребляемой электроэнергии только по одному тарифу.

• •  вспомогательных параметров:

мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; действующих значений фазных напряжений и токов по каждой из фаз; углов между фазными напряжениями:

• >  между 1 и 2 фазами;

• >  между 1 и 3 фазами;

• >  между 2 и 3 фазами.

коэффициентов мощности (cos ср) по каждой фазе и по сумме фаз с указанием вектора полной мощности;

частоты сети;

коэффициента искажений синусоидальности фазных напряжений;

♦♦текущего времени;

• * *текущей даты;

параметров модема (для варианта исполнения с модемом PLC-I); ♦идентификационного номера модема;

♦уровня принятого сигнала.

температуры внутри корпуса счетчика;

• * * *тамперных событий:

• > даты и времени вскрытия верхней крышки счетчика;

• > даты и времени вскрытия защитной (клеммной) крышки счетчика;

• >  даты последнего перепрограммирования прибора;

• >  даты и времени возникновения последней нештатной ситуации (ошибки самодиагностики).

Примечания

• 1 * - для счетчиков с модемом PLC-I.

• 2 ** - для счетчиков с внутренним тарификатором.

• 3 * * * - при возникновении тамперных событий на ЖКИ в любом режиме высвечивается пиктограмма (точка в круге или восклицательный знак в треугольнике) до считывания соответствующих журналов событий.

Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируется через интерфейс или через модем PLC-I.

Конструктивно счетчики состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);

• - клеммной колодки;

• - печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ или У О и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки.

На печатном узле находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - оптопорт с функцией электронной кнопки;

• - ЖКИ или УО.

Пломбирование счетчиков организацией, осуществляющей поверку, производится с нанесением знака поверки давлением на пломбу. Схема пломбирования счетчиков приведена на рисунке 3.

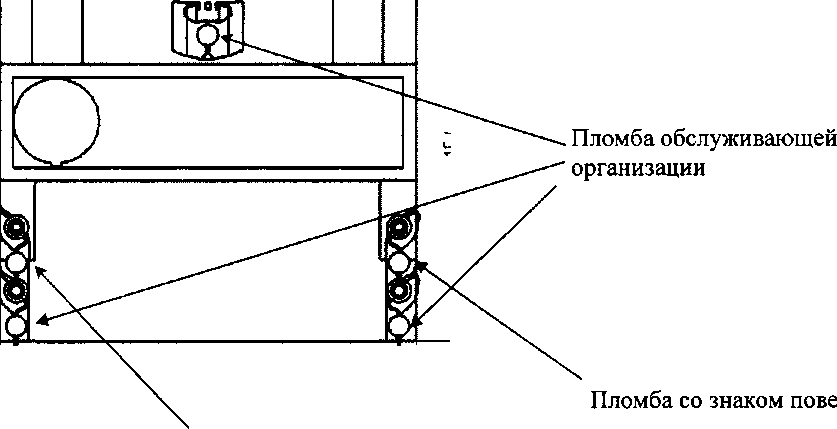

Схема пломбирования счетчиков приведена на рисунке 3.

Оттиск клейма ОТК

Рисунок 3 - Схема пломбирования счетчиков

Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

В счетчиках используется программное обеспечение «Меркурий 236».

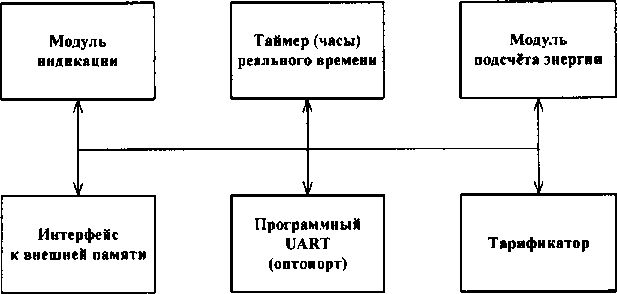

Структура программного обеспечения «Меркурий 236» приведена на рисунке 4.

Программное обеспечение состоит из следующих модулей:

• - модуль измерений, вычислений и подсчета активной и реактивной энергии;

• - модуль индикации;

• - модуль обмена с внешней памятью;

• - тарификатора и таймера (часов);

• - модуль обслуживания интерфейсов (UART, оптопорт, модем PLC-I).

Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других вспомогательных параметров.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и другие параметры,                                                                  которые

позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами.

Большинство модулей взаимосвязаны.

Рисунок 4 - Структура программного обеспечения «Меркурий 236»

Идентификационные данные программного обеспечения приведены в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счетчиками используется тестовое программное обеспечение «Конфигуратор счетчиков Меркурий».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

• 1 Основные метрологические и технические характеристики счетчиков приведены в таблице 5.

Таблица 5 - Основные метрологические и технические характеристики счетчиков

• 2 Стартовый ток (чувствительность) соответствуют приведенным в таблицах 6 и 7.

Таблица 6 - Стартовые токи для счетчиков «Меркурий 236A(R)(T)...»

Таблица 7 - Стартовые токи для счетчиков «Меркурий 236АМ-ОХ»

• 3 Постоянная счетчиков соответствует указанным в таблицах 8 и 9.

Таблица 8 - Постоянная счетчиков «Меркурий 236A(R)(T)...»

Таблица 9 - Постоянная счетчиков «Меркурий 236АМ-0Х»

& = + 0,5 + 0,005|

где Imax - максимальный ток счетчика,

1х - измеряемое значение тока.

• 6.1 Пределы допускаемой относительной погрешности счетчиков класса точности 1 при измерении фазных токов в нормальных условиях в диапазоне токов от 0,05Ig до Ig: <5 = ± 1+0,010^-1

  ,%

где 1@ - базовый ток счетчика,

1х - измеряемое значение тока.

• 6.2 Пределы допускаемой относительной погрешности счетчиков класса точности 1 при измерении фазных токов в нормальных условиях в диапазоне токов от Ig до 1_тах:

  &• = ± 0,6 +           -1) , %

7 Отображение измеряемых величин

Информация отображается на счетном механизме

Счетный механизм счетчиков дает показания непосредственно в киловатт-часах (кВт-ч) при измерении активной энергии и в киловар-часах (квар-ч) при измерении реактивной энергии. В качестве счетного механизма используются устройство отсчетное (УО) или жидкокристаллический индикатор (ЖКИ).

7.1 Для УО общее количество барабанов семь:

- для счетчиков «Меркурий 236 АМ-01» и «Меркурий 236 АМ-03» первые шесть барабанов индицируют целое значение электроэнергии в кВт-ч, а седьмой - в десятых и сотых долях кВт-ч;

- для счетчиков «Меркурий 236 АМ-02» все семь барабанов индицируют целое значение электроэнергии в кВт-ч.

• 7.2 ЖКИ счетчика представляет собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами.

Класс защиты счетчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96.

Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

наносится на панель счетчика методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплект поставки счетчиков приведен в таблице 10.

Таблица 10 - Комплект поставки счетчиков

осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки» (для счетчиков «Меркурий 236АМ-0Х») и по документу АВЛГ.411152.034 РЭ1 «Счетчики электрической энергии статические трехфазные «Меркурий 236». Руководство по эксплуатации. Приложение Г. Методика поверки» с изменением №1 (для счетчиков «Меркурий 236A(R)(T)...»), утвержденному ФБУ «Нижегородский ЦСМ» 15 августа 2016 г.

Пломбирование счетчиков организацией, осуществляющей поверку, производится с нанесением знака поверки давлением на пломбу.

Перечень эталонов, применяемых для поверки:

• - установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М: номинальный ток (0,01 - 100) А; номинальное напряжение 230 В; погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 % (регистрационный № 23832-07);

• - частотомер электронно-счетный 43-63: погрешность измерения частоты 2-10’⁷ (регистрационный № 9084-83).

АВЛГ.411152.034 РЭ «Счетчики электрической энергии статические трехфазные «Меркурий 236». Руководство по эксплуатации».

• 1. ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

• 2.   ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

• 3.   ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

• 4.   ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

• 5.   ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

• 6.   АВЛГ.411152.034 ТУ Счетчики электрической энергии статические трехфазные «Меркурий 236». Технические условия.

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»). ИНН 7702690982

Юридический адрес: 105484, Россия, г. Москва, ул. 16-я Парковая, д.26, к. 2

Фактический адрес: 105484, Россия, г. Москва, ул. 16-я Парковая, д.26, к. 2

Телефон/факс (495) 780-77-38, e-mail: firma@incotex.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Аттестат аккредитации в области обеспечения единства измерений № 30011-13 по проведению испытаний средств измерений в целях утверждения типа действителен до 27.11.2018.

603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

тел. (831) 428-78-78, факс (831) 428-57-48, e-mail: mail@nncsm.ru.
