Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. №1578

Изменения в описание типа на теплосчетчики ЛОГИКА 8943

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики ЛОГИКА 8943

Назначение средства измерений

Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, температуры и давления воды, транспортируемой по трубопроводам, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.

Описание средства измерений

Принцип действия теплосчетчиков состоит в измерении параметров теплоносителя, транспортируемого по трубопроводам, с последующим расчетом тепловой энергии и количества теплоносителя. Выходные электрические сигналы от датчиков параметров теплоносителя (расход, объем, температура, давление), установленных в трубопроводах, поступают в тепловычислитель, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление тепловой энергии и количества теплоносителя.

В составе теплосчетчиков могут использоваться в любом сочетании преобразователи расхода, температуры и давления, приведенные в таблице 1 (в скобках указан регистрационный номер в Федеральном информационном фонде). В качестве комплексного компонента теплосчетчика используется тепловычислитель СПТ944 (64199-16) или СПТ943 (28895-05). Конкретный состав теплосчетчика определяется заказом и приводится в паспорте.

Таблица 1 - Типы первичных преобразователей в составе теплосчетчиков

Общий вид составных частей теплосчетчиков приведен на рисунках 1-4.

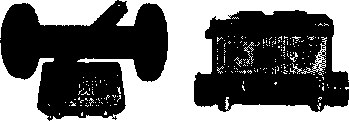

Рисунок 1 - Тепловычислитель СПТ944 (СПТ943). Общий вид

ПРЭМ Взлет ЭР (Лайт М) МастерФлоу ЭМИР-ПРАМЕР-550 РМ-5

Карат-551

СУР-97      Карат-РС

Карат-520

РУС-1

US800 SONO 1500 СТ

ВЭПС Метран-ЗООПР Метран-320 ЭВ-200

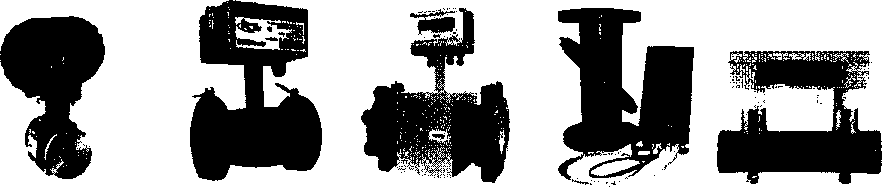

Рисунок 2 - Преобразователи расхода. Общий вид

КТПТР-01         КТПТР-05

ТПТ-1

ТПТ-15

Рисунок 3 - Преобразователи температуры. Общий вид

ТЭМ-110

Метран-150

Метран-75

Корунд

ПД100И

Рисунок 4 - Преобразователи давления. Общий вид

Программное обеспечение

Программное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО резидентно размещается в тепловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационных документов типографским способом.

Комплектность средства измерений

Теплосчетчик ЛОГИКА 8943 в составе:

• - тепловычислитель                                                                 1 шт.

• - преобразователи расхода                                                             от 1 до 6 шт.

• - преобразователи температуры                                             от 1 до 6 шт.

• - преобразователи давления                                                 от 1 до 6 шт.

• - руководство по эксплуатации с методикой поверки (РАЖГ.421431.036 РЭ)          1 шт.

• - паспорт (РАЖГ.421431.036 ПС)                                                 1 шт.

• - эксплуатационная документация составных частей                                1 шт.

Поверка

осуществляется по документу РАЖГ.421431.036 РЭ «Теплосчетчики ЛОГИКА 8943. Руководство по эксплуатации» (раздел 6 «Методика поверки»), утвержденному ФГУП "ВНИИМС" 25.11.2014 г.

Основные средства поверки:

• - проливная установка с относительной погрешностью не более ±0,3 %;

• - стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %);

• - термометры сопротивления эталонные ПТСВ-4 (абсолютная погрешность ±0,02 °C);

• - термостат ЭЛЕМЕР-Т-150 (абсолютная погрешность ±0,05 °C);

• - манометр грузопоршневой МП-6, МП-60 (класс точности 0,05).

Знак поверки наносится на паспорт и (или) на свидетельство о поверке теплосчетчика.

Сведения о методиках (методах) измерений

Методы измерений приведены в РАЖГ.421431.036 РЭ "Теплосчетчики ЛОГИКА 8943. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ЛОГИКА 8943

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ТУ 4218-091-23041473-2014 Теплосчетчики ЛОГИКА 8943. Технические условия.

Изготовители

АО НПФ ЛОГИКА

ИНН 7809002893

190020, г. Санкт-Петербург, наб. Обводного канала, 150; телефакс: (812) 2522940,4452745; office@logika.spb.ru; www.logika.spb.ru.

АО «ТЭМ»

ИНН 7804012841

190020, г. Санкт-Петербург, наб. Обводного канала, 150; тел./факс: (812) 3253637, 3253638; komplekt@tem.spb.ru.

Заявитель

АО НПФ ЛОГИКА

190020, г. Санкт-Петербург, наб. Обводного канала, 150; тел./факс: (812) 2522940,4452745; ofifice@logika.spb.ru; www.logika.spb.ru.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru. www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
