№685 от 01.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 80771
О переоформлении свидетельства об утверждении типа средства измерений № 56169 "Весы стационарные электронные Datalogic Magellan 9800i" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 685 от 01.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ__1 апреля 2019 г.
№ 685
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 56169 «Весы стационарные электронные Data logic Magellan 9800i» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением филиала ООО «Кристалл Сервис Интеграция» от 22 февраля 2019 г. № 24 приказываю:
. Внести изменения в описание типа на весы стационарные электронные Datalogic Magellan 9800i, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57916-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 56169 «Весы стационарные электронные Datalogic Magellan 9800i», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57916-14, в связи с переименованием фирмы-изготовителя с компания Datalogic ADC, Inc., США на Datalogic USA, Inc., США.
-
3. Управлению метрологии (Д-В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(--------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен; с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «1» апреля 2019 г. № 685
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы стационарные электронные Datalogic Magellan 9800i Назначение средства измеренийВесы стационарные электронные Datalogic Magellan 9800i (далее - весы) предназначены для статических измерений массы.
Описание средства измеренийПринцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы оснащены лазерным устройством считывания штрих-кода.
Весы Datalogic Magellan 9800i выпускаются в двух вариантах исполнения: 9804i и 9806i, отличающиеся габаритными размерами. В маркировке может отсутствовать буква "i".
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- устройством слежения за нулем (Т.2.7.3);
-
- устройством выборки массы тары (Т.2.7.4);
-
- автоматическим устройством юстировки чувствительности (4.1.2.5).
Весы снабжены защищенными интерфейсами RS-232 , IBM 46XX , USB.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя в трех точках и пломбой поверителя. Схема пломбирования и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

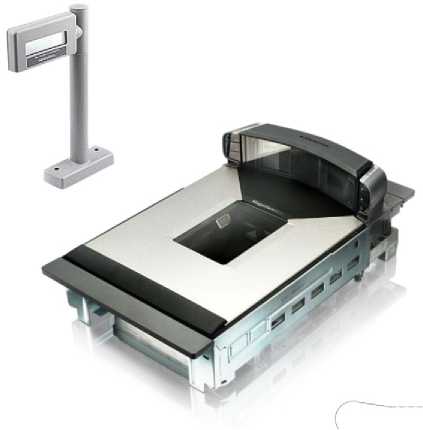

Рисунок 1 - Общий вид весов
Схема пломбирования контрольными этикетками

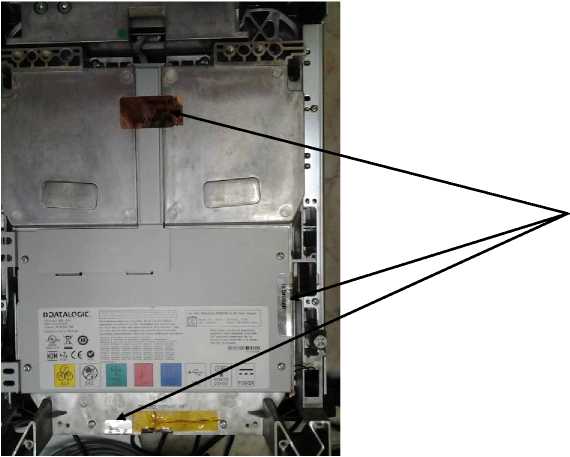

Рисунок 2 - Схема пломбирования от несанкционированного доступа в трех точках

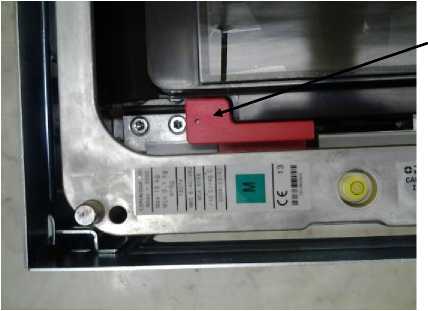

Рисунок 3 - Обозначение места нанесения знака поверки весов
Место нанесения знака поверки

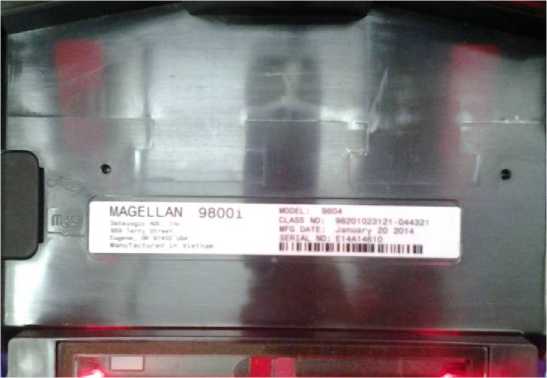

Рисунок 4 -Маркировка весов
Программное обеспечениеВ весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке, представлению и хранению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на 7-ми сегментном индикаторе во время прохождения теста после включения весов в диагностическом режиме.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений весов соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО |
|
Номер версии (идентификационный номер) ПО * |
2-0-0 |
|
Цифровой идентификатор |
F0d2 или F0dF |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
* Номер версии (идентификационный номер) ПО не ниже указанного. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Класс точности весов по ГОСТ OIML R -76-1-2011 |
средний | |
|
Максимальная нагрузка (Max), кг |
6/15 |
15 |
|
Минимальная нагрузка (Min), кг |
0,04 |
0,1 |
|
Действительная цена деления (d), г |
2/5 |
5 |
|
Поверочный интервал (e), г |
2/5 |
5 |
|
Число поверочных интервалов (n) |
3000 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой погрешности весов (mpe) | ||
|
при поверке, г, в интервалах взвешивания: | ||
|
от 0,04 кг до 1 кг включ. |
± 1,0 | |
|
св. 1 кг до 4 кг включ. |
± 2,0 | |
|
св. 4 кг до 6 кг включ. |
± 3,0 | |
|
св. 6 кг до 10 кг включ. |
± 5,0 | |
|
св. 10 кг до 15 кг включ. |
± 7,5 | |
|
от 0,1 кг до 2,5 кг включ. |
- |
± 2,5 |
|
св. 2,5 кг до 10 кг включ. |
- |
± 5,0 |
|
св. 10 кг до 15 кг |
- |
± 7,5 |
|
Повторяемость (размах) показаний, мг, не более |
|mPe| | |
|
Предельная нагрузка (Lim), кг |
68 | |
|
Диапазон устройства выборки массы тары, кг |
от 0 до Мах | |
|
Диапазон устройства первоначальной установки | ||
|
нуля |
от 0 до 20 % Мах | |
|
Диапазон установки на нуль (суммарный) | ||
|
устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (без индикатора), мм, не более: |
106 |
|
- глубина (под прилавком) | |
|
- высота (над прилавком) |
68 |
|
- длина для Datalogic Magellan 9804i |
399 |
|
- длина для Datalogic Magellan 9806i |
507 |
|
- ширина |
292 |
|
Масса (без индикатора), кг, не более |
8,8 |
|
Потребляемая мощность, ВА, не более |
7 |
|
Параметры электрического питания: | |
|
-напряжение переменного тока, В |
от 100 до 250 |
|
-частота переменного тока, Гц |
от 50 до 60 |
|
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С |
+10, +40 |
|
-относительная влажность воздуха, % |
от 5 до 95 |
|
Условия хранения и транспортирования: | |
|
- предельные значения температуры (Tmin, Tmax), °С |
-40, +70 |
|
-относительная влажность воздуха (без конденсации), % |
от 5 до 95 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа при средней загрузке средства измерений 8 часов в сутки, ч |
2500 |
наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Индикатор |
- |
1 шт. |
|
Весоизмерительное устройство |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Блок питания внешний с сетевым кабелем |
- |
1 шт. |
|
Примечание - По дополнительному заказу комплектуется различными кронштейнами для крепления весов и интерфейсными кабелями | ||
осуществляется по документу Приложение ДА «Методика поверки весов»
ГОСТ OIML R 76-1-2011.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам стационарным электронным Datalogic Magellan 9800iГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация Datalogic USA, Inc., США
ИзготовительDatalogic USA, Inc., США
Адрес: 959 Terry Street, Eugene, Oregon 97402, США,
Телефон: (541) 683-5700
Факс: (541) 345-7140
ЗаявительООО «Кристалл Сервис Интеграция»
ИНН 7813230814
Юридический адрес: 197110, г. Санкт-Петербург, Левашовский пр., д.12, литера А, помещение 1Н
Почтовый адрес: 197136, г. Санкт-Петербург, Чкаловский пр., д.50, литера А, пом.5-Н, 2 этаж Телефон: (812) 333-22-51
Web-сайт: www.crystals.ru
E-mail: crystals@crystals.ru
Испытате льный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
