О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _0 »    августа    2026 Г. № ¹⁵⁷⁰

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 75138-19                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2022 в единицах объема, приведенного к стандартным условиям (температура плюс 20 °С, давление 101,325 кПа).

Принцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.

Счетчики газа микротермальные СМТ состоят из измерительного узла и электронного отсчетного устройства, объединенных в единую конструкцию. Измерительный узел состоит из алюминиевых корпуса и крышки, измерительного модуля (в котором реализован алгоритм измерения объемного расхода, приведенного к стандартным условиям), а также конструкционные элементы защиты от внешних несанкционированных воздействий. Электронное отсчетное устройство состоит из пластикового корпуса, крышки батарейного отсека, элементов питания, электронной платы и установленного на ней индикаторного табло.

Все счетчики газа микротермальные СМТ имеют встроенный оптический канал связи и беспроводной канал связи.

Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт 110, СМТ-Комплекс, которые отличаются функциональными возможностями и конструктивными особенностями. Исполнение СМТ-А отличается применением только у потребителей категории население и отсутствием маркировки взрывозащиты.

В зависимости от исполнения счетчики газа микротермальные СМТ выпускаются в различных модификациях:

• - К - отличается наличием в конструкции встроенного запорного клапана;

• - ДКЗ - отличается наличием в конструкции встроенного запорного клапана и проводного и/или беспроводного интерфейса связи с сигнализаторами загазованности или специальными согласующими устройствами;

• - У - отличается улучшенными метрологическими характеристиками при нормальных условиях измерений;

• - 2У - отличается улучшенными метрологическими характеристиками при нормальных условиях измерений и в рабочих условиях эксплуатации;

• - В - отличается наличием в конструкции внешней антенны.

Таблица 1 - Варианты возможных исполнений, типоразмеров . и модификаций

Счетчики газа микротермальные СМТ выпускаются двумя изготовителями. Изготовитель ООО «Техномер» выпускает все исполнения и модификации счетчиков. Изготовитель ООО «ПО «КАТИОН» выпускает счетчики в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт 110 и их модификациях.

Структура условного обозначения счетчиков газа микротермальных СМТ:

СМТ-[1]-[2] G[3]-[4]-[5], где:

• [1] - исполнение: А, Смарт, Смарт 110, Комплекс;

• [2] - модификация по конструкции: К, ДК3;

• [3] - типоразмер: G4, G6, G10, G16, G25, G40, G40-2, G65, G100;

• [4] - модификация по точности: У, 2У;

• [5] - модификация с внешней антенной: В.

Примечание - Обозначения [2], [4], [5] могут отсутствовать.

Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1-4.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 5-6. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт 110 при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и/или навесной свинцовой пломбой. Пломбировку счетчиков газа микротермальных СМТ в исполнении СМТ-Комплекс при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и давлением клейма на навесной свинцовой пломбе. Пломбировку при периодической поверке осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления или давлением клейма на навесной свинцовой пломбе.

Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку методом печати на боковой части электронного отсчетного устройства или методом лазерной гравировки на лицевую часть отсчетного устройства. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 7.

а)

б)

в)

Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ исполнения СМТ-А:

а) типоразмеры G4, G6 производства ООО «Техномер»; б) типоразмеры G4, G6 производства ООО «ПО «КАТИОН»; в) типоразмер G10 производства ООО «Техномер; г) типоразмер G10 производства ООО «ПО «КАТИОН»

Примечание - Внешний вид модификации В отличается наличием антенны или разъема для внешней антенны на нижней стороне отсчетного устройства.

г)

б)

Рисунок 2 - Общий вид счетчиков газа микротермальных СМТ исполнения СМТ-Смарт: а) типоразмеры G4, G6 производства ООО «Техномер»; б) типоразмеры G4, G6 производства ООО «ПО «КАТИОН»; в) типоразмеры G10 производства ООО «Техномер»;

г) типоразмеры G10 производства ООО «ПО «КАТИОН» Примечание - Внешний вид модификации В отличается наличием антенны или разъема для внешней антенны на нижней стороне отсчетного устройства. Внешний вид модификации ДКЗ отличается наличием разъема проводного интерфейса на правой стороне отсчетного устройства.

г)

а)

Рисунок 3 - Общий вид счетчиков газа микротермальных СМТ исполнения СМТ-Смарт 110:

а) типоразмеры G4, G6 производства ООО «Техномер»; б) типоразмеры G4, G6 производства ООО «ПО «КАТИОН»

Примечание - Внешний вид модификации ДКЗ отличается наличием разъема проводного интерфейса на нижней стороне отсчетного устройства.

©   © Г •  "3  ®  ®

в)

Рисунок 4 - Общий вид счетчиков газа микротермальных СМТ исполнения СМТ-Комплекс: а) типоразмеры G4, G6, G10, G16, G25; б) типоразмер G40; в) типоразмеры G40-2, G65, G100

СМЬСичяНО —

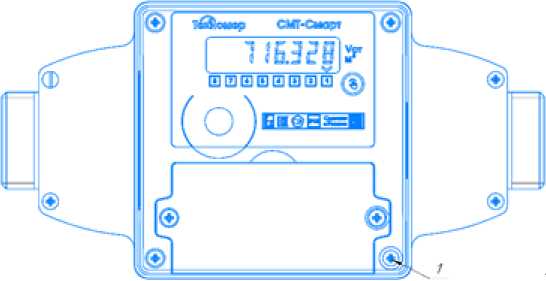

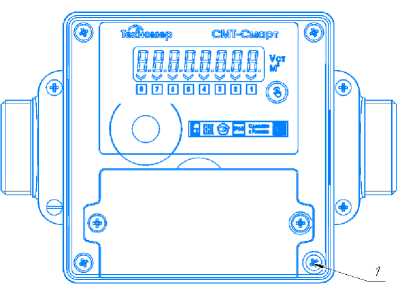

Рисунок 5 - Схема пломбировки от несанкционированного доступа исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт 110 (1 - места нанесения знака поверки)

а) типоразмеры G4, G6, G10, G16, G25

б) типоразмеры G40, G40-2, G65, G100

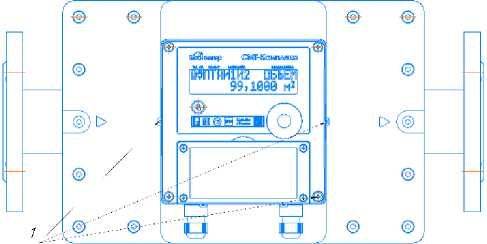

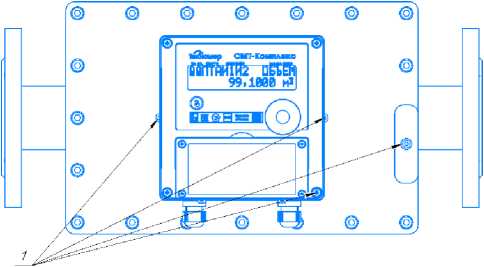

Рисунок 6 - Схема пломбировки от несанкционированного доступа исполнения СМТ-Комплекс (1 - места нанесения знака поверки)

Заводской номер

Знак утверждения типа

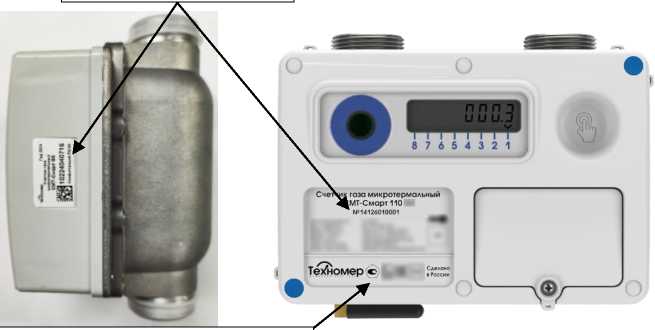

Рисунок 7 - Место нанесения заводского номера и знака утверждения типа

Встроенное программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Доступ к настройке параметров, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика газа микротермального СМТ. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры

Таблица 6 - Показатели надежности

наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность средства измерений

приведены в разделе 2.5 руководства по эксплуатации ТМР.407282.002-01 РЭ, ТМР.407282.002-02 РЭ, ТМР.407282.002-03 РЭ, ТМР.407282.002-04 РЭ, ТМР.407282.002-05 РЭ, ТМР.407282.002-06 РЭ, ТМР.407282.002-07 РЭ, ТМР.407282.002-20 РЭ, ТМР.407282.002-21 РЭ, ТМР.407282.002-22 РЭ.

ГОСТ 2939-63 Газы. Условия для определения объема

ГОСТ 5542-2022 Газ природный промышленного и коммунально-бытового назначения. Технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТМР.407282.002 ТУ «Счетчики газа микротермальные СМТ. Технические условия»

Общество с ограниченной ответственностью «Техномер» (ООО «Техномер»)

ИНН5243026514

Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, 68

Общество с ограниченной ответственностью «Техномер»

(ООО «Техномер»)

ИНН 5243026514

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. Калинина, 68

Телефон: (83147) 7-66-74, факс: (83147) 7-66-74

E-mail: info@tehnomer.ru

Общество с ограниченной ответственностью «Производственное объединение

«КАТИОН»

(ООО «ПО «КАТИОН»)

ИНН 4706074918

Адрес: 188669, Ленинградская обл., р-н Всеволжский, г.п. Муринское, г. Мурино, ул. Кооперативная, д. 20 лит. Б, помещ. 198

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229
