№1037 от 01.06.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747960
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1037 от 01.06.2026

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
П Р И К А З01 июня 2026 г.
1037
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________-__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 01 » июня 2026 г. № 1037
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испыта ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Счетчики электроэнергии трехфазные интеллектуальные |
НАРТИС- И300 |
НАРТИС-И300- W135-2-A1R1-230-5- 100A-TT-RS485-P1-HKLMOQ1V3-D, № 023250253354; НАРТИС-И300-W135-2-A1R1-230-5-100A-TT-RS485-P1- HKLMOQ1V3-D, № 023250253356; НАРТИС-И300-W133-2-A1R1-230-5-100A-TN-2xRS485-P1-EHKLMOQ1V3-D, № 023250167921 |
86200-22 |
Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»), Вологодская обл., г. Череповец |
РТ-МП-1131- 551-2025 |
РТ-МП-67- 551-2026 |
27.02. 2026 |
Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»), Вологодская обл., г. Череповец |
ФБУ «Ростест-Москва», г. Москва | ||
|
2. |
Счетчики электроэнергии однофазные интеллектуальные |
НАРТИС- И100 |
НАРТИС-И100- W115-2-A1R1-230-5- 80A-ST-RS485-P1- HKLMOQ1V3-D, № 021250559295; |
86199-22 |
Общество с ограниченной ответственность ю «Завод НАРТИС» |
РТ-МП-4724- 551-2023 |
РТ-МП-68- 551-2026 |
27.02. 2026 |
Общество с ограниченной ответственностью «Завод НАРТИС» |
ФБУ «Ростест-Москва», г. Москва |
|
НАРТИС-И100- W115-2-A1R1-230-5-80A-ST-RS485-P1-HKLMOQ1V3-D, № 021250559299; НАРТИС-И100- W112-2-A1R1-230-5-100A-ST-RS485- RF2400/1-P1- HKLMOQ1V3-D, № 021251516997; НАРТИС-И100- W113-2-A1R1-230-5-100A-ST-RS485-RF868/1-P1-EHKLMOQ1V3-D, № 021255001759 |
(ООО «Завод НАРТИС»), Вологодская обл., г. Череповец |
(ООО «Завод НАРТИС»), Вологодская обл., г. Череповец |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 01 » июня 2026 г. № 1037
Лист № 1 Регистрационный № 86200-22 Всего листов 21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электроэнергии трехфазные интеллектуальные НАРТИС-И300
Назначение средства измерений
Счетчики электроэнергии трехфазные интеллектуальные НАРТИС-И300 (далее -счетчики) предназначены для измерений и учета активной и реактивной (или только активной) энергии в трехфазных трех- и четырехпроводных сетях переменного тока энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений активной и реактивной электрической мощности, измерений параметров сети: среднеквадратических значений фазного/линейного напряжения и силы переменного тока (фазного тока и тока нейтрали), частоты сети, коэффициента несимметрии напряжения по обратной последовательности, коэффициента мощности cosp в каждой фазе и по сумме фаз, угла фазового сдвига между фазным напряжением и током, угла фазового сдвига между фазными напряжениями, коэффициента реактивной мощности tgy по каждой фазе и по сумме фаз, а также измерений показателей качества электрической энергии в соответствии с классом «S», согласно ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017: отрицательного и положительного отклонений напряжения, отклонения основной частоты напряжения электропитания от номинального значения, а также параметры медленного изменения напряжения и перенапряжения. Счетчик является интеллектуальным прибором учета электроэнергии.
Описание средства измерений
Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока, а также частоты сети с помощью аналого-цифровых преобразователей с их последующей обработкой с помощью специализированного контроллера.
Счетчики могут использоваться автономно, в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) или присоединяться к интеллектуальной системе учета электрической энергии (мощности).
Счетчики выпускаются в различных вариантах исполнения, которые отличаются типами интерфейсов связи, способом управления нагрузкой, габаритами корпуса, условиями эксплуатации, архитектурой.
Счетчики в зависимости от варианта исполнения предназначены для эксплуатации как в закрытом помещении или на открытом воздухе в специальном шкафу (корпуса типов W131, W132, W133, W135), так и на открытом воздухе (счетчики в корпусе типа SP31 (счетчик сплит-исполнения)).
Счетчики, предназначенные для эксплуатации в закрытом помещении или на открытом воздухе в специальном шкафу (корпуса типов W131, W132, W133, W135), а также блок измерительный счетчиков, предназначенных для эксплуатации на открытом воздухе (корпус
Лист № 2 Всего листов 21 типа SP31), конструктивно выполнены в виде пластмассового корпуса с прозрачной клеммной крышкой.
В конструкцию входят следующие функциональные узлы: датчик тока, измерительная схема, интерфейсы связи, энергонезависимая память данных, встроенные часы реального времени, блок питания, датчик угла наклона, жидкокристаллический индикатор (ЖКИ) для просмотра измеряемой информации (для счетчиков в корпусах типов W131, W132, W133, W135), оптические и электрические импульсные выходы. Информация о наличии датчика угла наклона счетчика отражена в эксплуатационной документации.
У счетчиков в корпусе типа SP31 для отображения измеряемой информации используется выносной цифровой дисплей НАРТИС-Д101(НАРТИС-Д101-2, НАРТИС-Д101В), подключаемый к блоку измерительному по встроенному радиоканалу. Корпус выносного цифрового дисплея НАРТИС-Д101(НАРТИС-Д101-2, НАРТИС-Д101В) выполнен в виде портативного устройства с батарейным питанием и содержит разъем micro-USB для питания от внешнего источника стандарта USB.
Основной элемент питания счетчиков входит в состав измерительно-вычислительного блока.
В счетчиках установлен резервный элемент питания, который располагается в отдельной части корпуса (отсеке) с возможностью опломбирования. Отсек для установки резервного элемента питания закрыт защитной крышкой батарейного отсека, которая защищает от случайных воздействий при обслуживании и монтаже счетчиков. Отсек недоступен без вскрытия пломбы энергоснабжающей организации. Резервный элемент питания при исчерпании срока службы до истечения межповерочного интервала подлежит замене без необходимости поверки счетчиков. Замена резервного элемента питания обеспечена без нарушения пломб государственного поверителя.
В счетчиках в корпусах типов W131, W133, SP31 предусмотрен отсек для установки сменного модуля связи.
Контактные зажимы подключения силовых цепей счетчика имеют два винта. Тип контактного зажима подключения силовых цепей счетчика - струбцинный (без прямого механического контакта провода с винтом) или винтовой в зависимости от модификации счетчика.
В счетчиках реализована аппаратная блокировка срабатывания реле управления нагрузкой.
В счетчиках реализованы протоколы обмена СПОДЭС (ГОСТ Р 58940-2020), ПИРС (ГОСТ Р 59966-2021).
Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в которой нормированы метрологические характеристики.
Структура условного обозначения возможных исполнений счетчиков:
Позиция: 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 14
Условно НАРТИС-И300 - ХХХ - Х - ХХХХ - ХХ - Х - ХХХ - ХХ - ХХХХХХ - ХХХХХХ - ХХ - Х...Х - Х (МК
е обозна- Х Х Х Х )
Таблица 1 - Структура условного обозначения возможных исполнений счетчиков
|
Позиция |
Описание |
|
1 |
Тип счетчика: НАРТИС-И300 |
|
2 |
Тип корпуса: W131 - для установки на щиток, модификация 1 W132 - для установки на щиток, модификация 2 W133 - для установки на щиток, модификация 3 W135 - для установки на щиток, модификация 4 SP31 - для установки на опору ЛЭП, модификация 1 |
|
3 |
Модификация (не влияет на метрологические характеристики): n, где n - номер модификации (может принимать значения от 1 до 9) (Нет символа) - номер модификации не указывается |
|
4 |
Класс точности: A1 - класс точности 1 по ГОСТ 31819.21 A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A5S - класс точности 0,5S по ГОСТ 31819.22 A5SR1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 |
|
5 |
Номинальное напряжение: 230 - 3*(120-230)/(208-400) В 57 - 3х(57,7-115)/(100-200) В |
|
6 |
Базовый ток: 5 - 5 А |
|
7 |
Максимальный ток: 100А - 100 А 80А - 80 А 10А - 10 А |
|
8 |
Количество и тип измерительных элементов: S - шунты T - трансформаторы тока N - наличие измерительного элемента в цепи нейтрали (Нет символов) - тип измерительных элементов не указывается |
|
9 |
Основной интерфейс*: CAN - интерфейс CAN RS485 - интерфейс RS-485 RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PL/n - PLC-модем, где n - номер модификации модуля интерфейса |
|
10 |
Дополнительные интерфейсы*: CAN - интерфейс CAN RS485 - интерфейс RS-485 RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса PL/n - PLC-модем, где n - номер модификации модуля интерфейса RFLT - радиоинтерфейс LTE (Нет символа) - интерфейс отсутствует |
|
Позиция |
Описание |
|
11 |
Поддерживаемые протоколы передачи данных: P1 - протоколы DLMS/COSEM/СПОДЭС, ПИРС |
|
12 |
Дополнительные функции: E - отсек для размещения модуля связи H - датчик магнитного поля In - дискретный вход, где п - количество входов K - реле управления нагрузкой в цепи тока L - подсветка индикатора M - измерение параметров качества электрической сети O - оптопорт Qn - дискретный выход, где п - количество выходов R - защита от выкручивания винтов кожуха U - защита целостности корпуса Vn - электронная пломба, где п может принимать значения:
Y - защита от замены деталей корпуса Z/n - резервный источник питания, где п - номер модификации источника питания (Нет символа) - дополнительные функции отсутствуют |
|
13 |
Количество направлений учета электроэнергии: D - измерение электроэнергии в двух направлениях |
|
14 |
Мониторинг и контроль показателей качества электроэнергии: (МК) - расширенный мониторинг и контроль показателей качества электроэнергии (Нет символа) - дополнительные функции отсутствуют |
|
* Запись вида п* перед наименованием интерфейса связи означает количество интерфейсов, где п - количество и п > 1. Например 2*RS485. | |
|
П р и м е ч а н и я
| |
Запись счетчика при его заказе состоит из наименования «Счетчик электроэнергии трехфазный интеллектуальный НАРТИС-И300-», условного обозначения счетчика и обозначения технических условий. Пример записи: Счетчик электроэнергии трехфазный интеллектуальный HAPTHC-H300W131-2-A1R1-230-5-100A-TN-RS485-G/1-P1-EHKLMOQ1V3Z/1-D НРДЛ.411152.303ТУ.
Заводской номер в виде цифрового обозначения и QR-кода наносится любым технологическим способом на переднюю панель счетчиков в корпусах типа W131, W132, W133, W135 и блоков измерительных счетчиков в корпусе типа SP31.

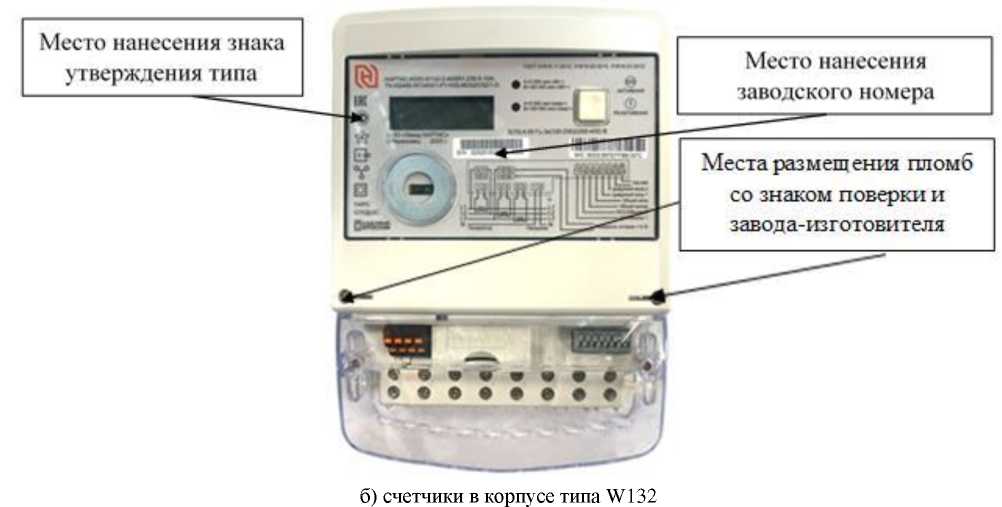

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
В целях предотвращения доступа к местам настройки (регулировки) счетчиков предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчиков, а с целью защиты от несанкционированного доступа к элементам конструкции -пломба ОТК завода изготовителя.
После установки счетчиков на объект крышка клеммной колодки может быть опломбирована пломбами обслуживающей (энергоснабжающей) организации для предотвращения несанкционированного доступа к клеммной колодке счетчиков.
Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Счетчики ведут многотарифный учет энергии. В счетчиках предусмотрено до 8 тарифов (тарифных зон). Счетчики имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание не более 4 дневных шаблонов, каждый из которых может включать до 48 точек переключения тарифа внутри суток. Тарифное расписание счетчика состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и таблицы перенесенных (особых) дней.
Таблица 2 - Параметры тарификатора
|
Наименование параметра |
Значение |
|
Количество программируемых тарифов (тарифных зон), не более |
8 (Т1 - Т8) |
|
Количество дневных шаблонов, не более |
4 |
|
Количество недельных шаблонов, не более |
12 |
|
Количество сезонных шаблонов, не более |
12 |
|
Количество тарифных схем |
2 |
|
Количество перенесенных (особых) дней, не более |
45 |
|
Количество переключений тарифов в течении суток, не более |
48 |
Место нанесения знака
поверки и завода-изготовителя
утверждения типа
Место нанесения
заводского номера
Места размещения пломб со знаком

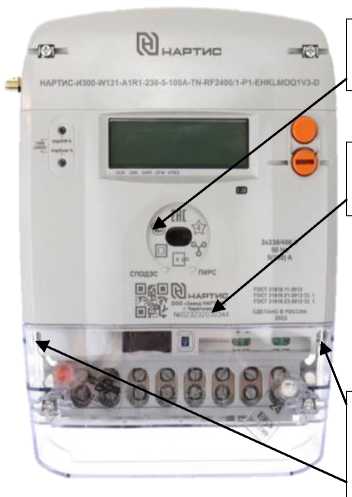

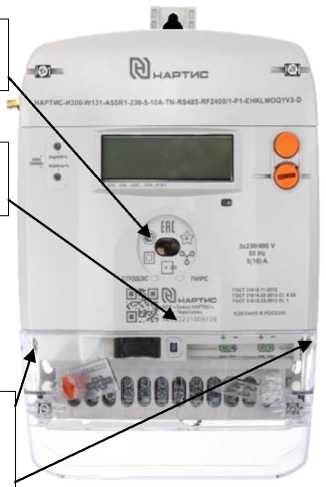

а) счетчики в корпусе типа W131

Места размещения пломб со знаком поверкн н •завода-нзготовнгсля
Место нанесения знака утверждения типа

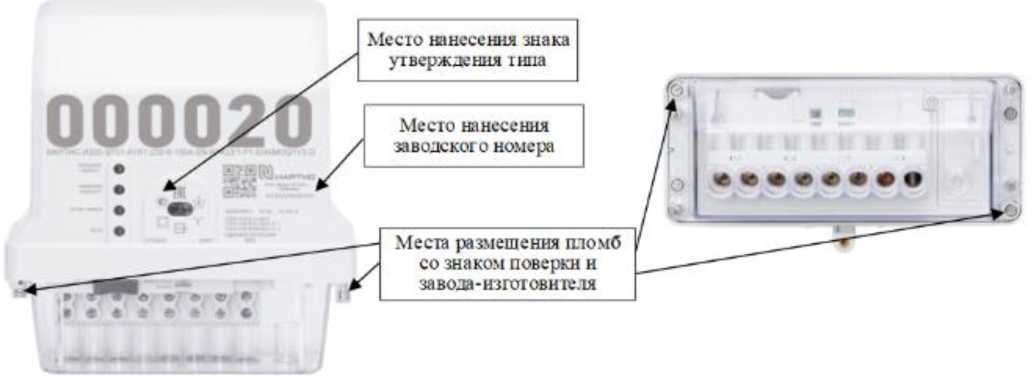

в) блок измерительный счетчиков в корпусе типа SP31
г) клеммная колодка счетчиков в корпусе типа SP31
|
Место нанесения | |
|
U / |
заводскот о номера |
Место нанесения знака утверждения типа1|
©
©
© © ® ©
Места размещения пломб • со -знаком поверки и завода-изготовителя*
14J4L! !'Д fl®
(хУ * -АП-ИГ.
-Место нанесения • заводского номера^!
Примечание - Пломба со знаком поверки и завода-изготовителя размещается на одном или нескольких из указанных мест. Клеммная крышка условно не показана

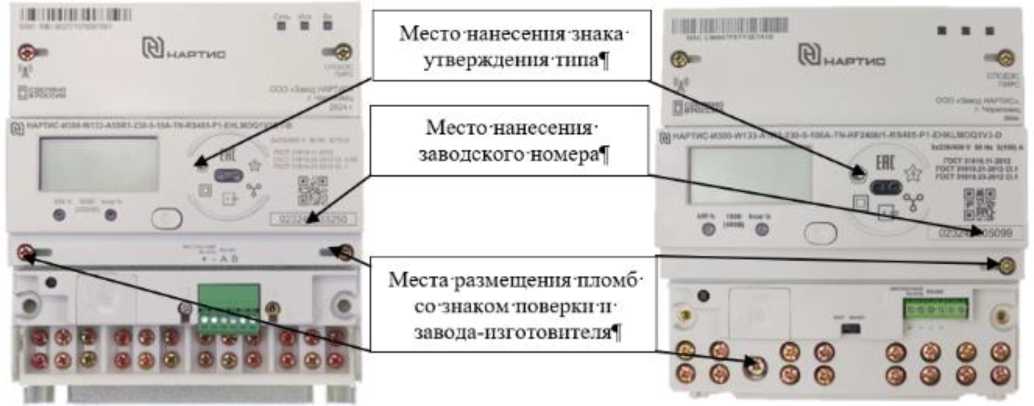

д) счетчики в корпусе типа W133

Место нанесения заводского номера
Место нанесения знака утверждения типа
Места размещения пломб со знаком поверки и завода-изготовителя
е) счетчики в корпусе типа W135


Д101-2

ЦМфСЧЖй ДОЭГЭТ!«)
МАРТИС
ж) выносные цифровые дисплеи
и) выносной цифровой дисплей НАРТИС-Д101-2 (радиоканал RF433)
НАРТИС-Д101 (радиоканал RF433) и НАРТИС-Д101В (Bluetooth (RF2400)
Рисунок 1 - Общий вид средства измерений
Счетчики ведут следующие архивы тарифицированной учтенной энергии:
-
- значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
-
- значения учтенной активной и реактивной энергии прямого и обратного направления на момент окончания расчетного периода не менее 36 записей, с программируемой датой окончания расчетного периода;
-
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало текущего года и на начало предыдущих 3 лет;
-
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам на глубину 180 суток;
-
- приращения активной и реактивной энергии прямого и обратного направления на интервале 60 мин на глубину 180 суток (4320 записей);
-
- время превышения пороговых значений коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
-
- максимальные значения коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
-
- профиль мощности нагрузки на глубину 4320 записей;
-
- счетчик количества срабатываний коммутационного аппарата с переполнением не менее 4294967295;
-
- счетчик количества событий превышения положительного отклонения напряжения более 20 % в завершенном расчетном периоде с переполнением не менее 4294967295 (параметр перенапряжения);
-
- счетчик количества событий превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10 % в завершенном расчетном периоде с переполнением не менее 4294967295;
-
- суммарная продолжительность превышения положительного отклонения напряжения более 20 % в завершенном расчетном периоде не менее 4294967295 с;
-
- суммарная продолжительность превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10 % в завершенном расчетном периоде переполнением не менее 4294967295 с (параметр медленного изменения напряжения);
-
- журналы событий счетчика.
Счетчики ведут профиль мощности с переменным временем интегрирования от 1 мин до 60 мин в интервалы времени из ряда: 1, 2, 3, 4, 5, 10, 12, 15, 20, 30 или 60 мин.
Счетчики измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как датчики или измерители параметров, приведенных в таблице 4.
Счетчики могут использоваться как измерители показателей качества электрической энергии в соответствии с классом «S» согласно ГОСТ 30804.4.30-2013.
В счетчиках модификации НАРТИС-И300-W132-2 реализована дополнительная функция автоматического мониторинга и контроля параметров качества электрической сети с формированием протокола по ГОСТ 33073-2014 на интервалах измерения 1 и 7 сут:
-
- коэффициента несимметрии по нулевой последовательности;
-
- суммарных коэффициентов гармонических составляющих фазных (межфазных) напряжений);
-
- коэффициентов гармонических составляющих фазных (межфазных) напряжений порядка n (n=2...40);
-
- кратковременной дозы фликера;
-
- числа перенапряжений по проценту превышения и длительности;
-
- числа провалов по остаточному напряжению и длительности;
-
- числа прерываний напряжений по остаточному напряжению и длительности.
Счетчики ведут следующие журналы событий, в которых фиксируются времена начала/окончания событий:
-
- журнал событий, связанных с напряжением (количество записей не менее 100);
-
- журнал событий, связанных с током (количество записей не менее 100);
-
- журнал включений/выключений (количество записей не менее 100);
-
- журнал программирования параметров: событий коррекции данных (количество записей не менее 100);
-
- журнал событий внешних воздействий (количество записей не менее 100);
-
- журнал коммуникационных событий (количество записей не менее 100);
-
- журнал событий контроля доступа (количество записей не менее 100);
-
- журнал самодиагностики (количество записей не менее 100);
-
- журнал превышения тангенса (количество записей не менее 100);
-
- журнал параметров качества энергии (количество записей не менее 500);
-
- журнал состояний дискретных входов и выходов (количество записей не менее 100);
-
- журнал выхода тангенса за порог на интервале интегрирования (количество записей не менее 100);
-
- журнал коррекции времени (количество записей не менее 100);
-
- журнал на начало года (количество записей не менее 100);
-
- журнал качества сети на расчётном периоде (количество записей не менее 100);
-
- журнал контроля мощности (количество записей не менее 100);
-
- журнал контроля блокиратора реле нагрузки (количество записей не менее 100).
Все журналы хранятся в памяти прибора в течение всего срока службы счетчиков.
Счетчики с корпусами типов W131, W132, W133, W135 имеют ЖКИ с подсветкой (в зависимости от исполнения), осуществляющие индикацию:
-
- накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме тарифов на ЖКИ при отключенной сети с питанием от встроенной литиевой батареи;
-
- текущего значения суммарной потребленной активной и реактивной энергии прямого и обратного направлений;
-
- текущего значения потребленной активной и реактивной электроэнергии прямого и обратного направлений по тарифным зонам суток;
-
- текущих даты и времени;
-
- действующего значения активной, реактивной, полной мощности прямого и обратного направлений;
-
- действующего значения текущего напряжения;
-
- действующего значения текущего тока и тока нейтрали;
-
- частоты сети;
-
- действующего тарифа;
-
- текущего квадранта энергии;
-
- скорости по интерфейсам связи;
-
- состояния встроенной батареи;
-
- версии метрологически значимой и незначимой частей ВПО;
-
- состояния блокиратора реле нагрузки;
-
- состояния реле управления нагрузкой;
-
- индикатора (сообщения) отключения встроенного реле управления нагрузкой при превышении заданного предела потребленной активной мощности;
-
- количества, даты/времени и кода последнего события - нарушения качества поставляемой электроэнергии;
-
- количества, даты/времени и кода последнего события - признака несанкционированного вмешательства;
-
- количества, даты/времени и кода последнего события - аварийного сбоя в работе счетчика;
-
- OBIS-кода индицируемого параметра (в зависимости от исполнения счетчика);
-
- признака неработоспособности счетчика вследствие аппаратного или программного сбоя;
-
- состояния сменных модулей связи (режим работы модуля связи; статус установки активной SIM-карты; статус регистрации в сети; уровень сигнала сотовой связи).
Счетчики имеют кнопку для управления режимами индикации. Кнопка управления режимами индикации находится на корпусе счетчика, предназначенного для эксплуатации в закрытых помещениях или на открытом воздухе в специальном шкафу. Кнопки управления режимами индикации счетчика в корпусе типа SP31 находятся на выносном цифровом дисплее.
Счетчики обеспечивают отображение информации о накопленной энергии на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт^ч (квар^ч), седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт^ч (квар^ч) соответственно.
Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируются через интерфейс.
Поверх основной индикации обеспечена индикация тамперных событий.
В счетчике предусмотрены следующие тамперные события:
-
- воздействие постоянным или переменным магнитным полем со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
-
- вскрытие клеммной крышки (срабатывание электронной пломбы);
-
- вскрытие корпуса счетчика (срабатывание электронной пломбы);
-
- превышение заданного лимита активной мощности;
-
- программирование параметров счетчика;
-
- возникновение события в журнале напряжений;
-
- выход отклонения напряжения за пределы ±10 % - начало;
-
- выход положительного отклонения напряжения за пределы 20 % - начало;
-
- неправильное чередование фаз;
-
- аппаратный или программный сбой счетчика, отрицательный результат самодиагностики;
-
- авария сети или неисправность сети.
На выносном цифровом дисплее индицируются, кроме вышеперечисленной, следующая информация:
-
- адрес счетчика;
-
- заводской номер счетчика;
-
- наличие напряжения;
-
- OBIS-код индицируемого параметра.
-
- индикатор уровня сигнала связи со счетчиком;
-
- индикатор уровня сигнала сотовой связи GSM (в зависимости от модификации счетчика);
-
- индикатор заряда собственной батареи;
-
- индикатор заряда встроенной батареи счетчика.
По цифровым интерфейсам счетчика реализована передача данных в формате протокола ГОСТ Р 58940-2020 (СПОДЭС) с приоритетом оптопорта, а также в формате протокола ГОСТ Р 59966-2021 (ПИРС). Физический интерфейс оптопорта соответствует ГОСТ IEC 61107-2011.
Скорость обмена информации при связи со счетчиком по цифровым интерфейсам не менее 9600 бит/с.
Предусмотрена возможность спорадической передачи (по инициативе счетчика) уведомлений при наступлении критических (тамперных) событий, настройка состава перечня которых обеспечивается в соответствии с действующей информационной моделью СПОДЭС.
Счетчики обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:
-
- паролей считывателя и конфигуратора;
-
- наименования точки учета (места установки);
-
- сетевого адреса;
-
- коэффициента трансформации по напряжению и току (для счётчиков трансформаторного включения);
-
- времени интегрирования для профиля мощности (от 1 до 60 минут);
-
- тарифного расписания, расписания праздничных дней, списка перенесенных (особых) дней;
-
- текущего времени и даты;
-
- статуса разрешения перехода на сезонное время;
-
- параметров фиксации индивидуальных параметров качества электроснабжения;
-
- порогов активной и реактивной мощности прямого и обратного направления;
-
- параметров срабатывания встроенных коммутационных аппаратов (реле);
-
- конфигурации импульсного выхода;
-
- мягкой коррекции времени;
-
- жесткой установки даты и времени;
-
- режимов индикации.
Работа со счетчиками через интерфейсы связи может производиться с применением сервисного программного обеспечения совместимого со счетчиками.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями считывателя и конфигуратора.
Счетчики обеспечивают возможность программирования и передачи инициативных сообщений на уровень информационно-вычислительного комплекса электроустановки (ИВКЭ) или информационно-вычислительного комплекса (ИВК) в соответствии с информационной моделью протокола СПОДЭС при следующих событиях:
-
- вскрытии клеммной крышки (начало-окончание);
-
- вскрытии корпуса (начало-окончание);
-
- воздействии сверхнормативным магнитным полем (начало-окончание);
-
- перепараметрировании;
-
- превышении максимальной мощности;
-
- отклонении от нормированного значения уровня напряжения;
-
- событии в журнале самодиагностики;
-
- прерывании напряжения (только для счетчиков, имеющих в составе модуль связи с ионистором);
-
- событии в журнале параметров качества сети;
-
- небалансе токов (начало-окончание);
-
- превышении лимита активной мощности;
-
- сработке реле по максимальному току (для счетчиков с реле);
-
- сработке реле по магнитному полю (для счетчиков с реле);
-
- сработке реле по максимальному напряжению (для счетчиков с реле);
-
- сработке реле по небалансу токов;
-
- сработке реле по превышению температуры (для счетчиков с реле);
-
- событии в журнале программирования;
-
- возврате реле в замкнутое состояние (для счетчиков с реле);
-
- прерывании напряжения более 10 ч (согласно ГОСТ 32144-2013);
-
- обрыве нейтрального провода низкого напряжения с глухозаземленной нейтралью (нештатная ситуация);
-
- обрыве или коротком замыкании фазных проводов низкого напряжения с глухозаземленной нейтралью (нештатная ситуация);
-
- обрыве фазных проводов в сети среднего напряжения с изолированной нейтралью (нештатная ситуация) для счетчиков, работающих в сети среднего напряжения.
П римечание - В счетчиках реализована возможность программного выбора из перечисленных событий.
Внутреннее время счетчиков может быть синхронизировано в ручном или в автоматическом режиме. Автоматическая коррекция времени производится путем подачи управляющих воздействий от ИВК (ИВКЭ) по цифровому интерфейсу в формате протокола счетчика. В счетчиках имеется возможность изменения часового пояса, автоматического перехода лето/зима.
Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчика, и пломба ОТК завода - изготовителя.

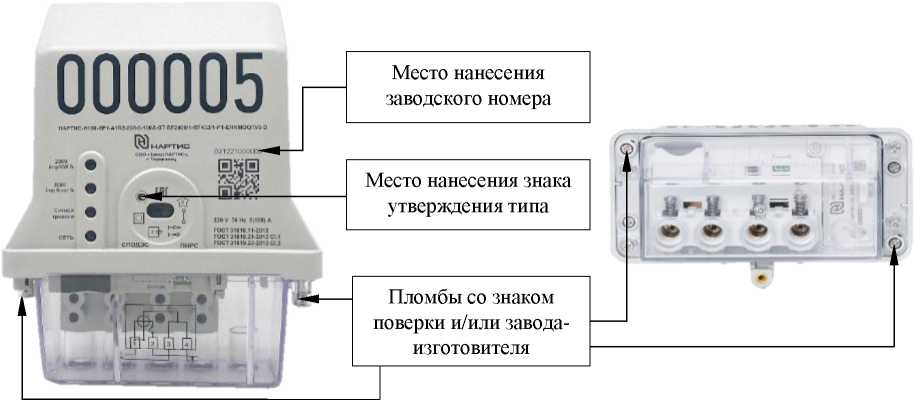

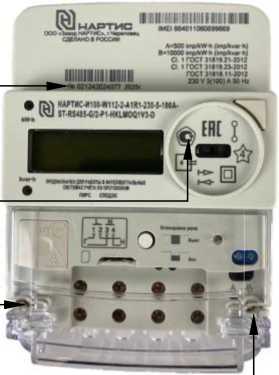

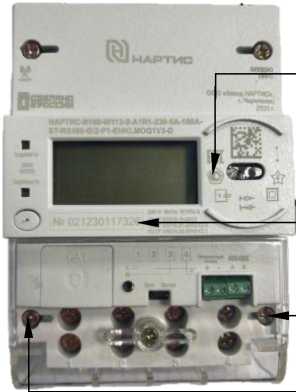

После установки на объект счетчик должен пломбироваться пломбами обслуживающей организации.
Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и корпуса счетчика, для счетчика в корпусе типа W133 также предусмотрена электронная пломба отсека модуля связи. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий.
Метрологические коэффициенты и заводские параметры не доступны для изменения без вскрытия пломб.
Счетчик обеспечивает хранение метрологических коэффициентов и заводских параметров в отдельных выделенных сегментах энергонезависимой памяти счетчика.
В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.
В счетчиках функционирует импульсный (дискретный) выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.
Изменение состояния дискретных выходов производится путем подачи управляющих команд по цифровому интерфейсу счетчика в протоколе, совместимом с стандартом СПОДЭС. При изменении состояния дискретных выходов в журнале счетчика сохраняется соответствующее событие.
Допустимые комбинации функций:
-
- УН, |A|, выход 1
-
- |R|, CLK, выход 2
-
- цифровой вход 1
-
- цифровой вход 2
УН - выход управления нагрузкой внешним исполнительным устройством.
CLK - дискретный выход тактирования внутренних часов (времязадающая основа по ГОСТ IEC 61038). Используется для проверки точности хода часов.
|A|, |R| - импульсные выходы активной и реактивной энергии по модулю.
Программное обеспечение
Встроенное программное обеспечение счетчиков (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейс. Метрологические характеристики нормированы с учетом влияния ПО.
Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается с помощью алгоритма хеширования, который сравнивает вычисленное значение функции с эталонным.
Настройка и считывание данных со счетчиков производится с помощью сервисного программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные метрологически значимого ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные |
Значение для исполнений: | |
|
в корпусе W131, W132, W133, W135 |
в корпусе SP31 | |
|
Идентификационное наименование ПО |
FWM NARTIS-I300 |
FWM NARTIS-I300SPL |
|
Номер версии (идентификационный номер ПО), не ниже |
255.07.Х.Х.ХХХ |
255.07.Х.Х.ХХХ |
|
Цифровой идентификатор ПО |
AD 3B D7 42 |
B8 FB B4 B2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 32 | |
|
П римеча н и е - Номер версии ПО состоит из двух полей:
| ||
Метрологические и технические характеристики
Т аб ли ца 4 - Метрологические характеристики счетчиков в корпусах типов W131, W132, W133, SP31
|
Характеристика |
Значение |
|
Базовый ток /б (/ном), А |
5 |
|
Максимальный ток /макс (в зависимости от модификации), А |
10, 80, 100 |
|
Номинальное фазное/линейное напряжение ^ф.ном/^л.ном, В |
3х(57,7-115)/(100-200) 3х(120-230)/(208-400) |
|
Установленный рабочий диапазон напряжения, В |
от 0,8^ иф.ном/ил.ном до 1,2' иф.ном/Цл.ном |
|
Расширенный рабочий диапазон напряжения, В |
от 0,75^иф.ном/^л.ном до 1,2' иф.ном/Цл.ном |
|
Предельный рабочий диапазон напряжения, В |
от 0 до 1,2' иф.ном/Цл.ном |
|
Номинальная частота сети переменного тока /ном, Гц |
50 |
|
Класс точности счетчиков при измерении активной электрической энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности счетчиков при измерении активной электрической энергии по ГОСТ 31819.22-2012 |
0,5S |
|
Класс точности счетчиков при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1 |
|
Диапазон измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Диапазон измерений активной электрической мощности для счетчиков класса точности 0,5S |
** |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности для счетчиков класса точности 0,5S |
** |
|
Диапазон измерений реактивной электрической мощности для счетчиков классов точности 1 |
*** |
|
Характеристика |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности для счетчиков классов точности 1 |
*** |
|
Диапазон измерений среднеквадратических значений фазного/линейного напряжения переменного тока, В |
от 0,8^ иф.ном/ил.ном до 1,2' иф.ном/ил.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,057б(7ном) до Iмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %:
|
± 5 ± 1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
± 0,05 |
|
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности |
от 1 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности, % |
± 0,3 |
|
Диапазон измерений коэффициента мощности cosy в каждой фазе и по сумме фаз в диапазоне 0,2-Ig (1ном) < I < 1,2-1б (1ном) и 0,8' t/ф.ном < U < 1,2' t/ф.ном |
от - 1 до - 0,5 от 0,5 до 1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности cosy в каждой фазе и по сумме фаз, % |
± 1 |
|
Диапазон измерений угла фазового сдвига между фазным напряжением и током в диапазоне 0,2-Ig (Iном) < I < 1,2-Ie (Iном) и 0,8-Цф.ном < U < 1,2-иф.ном |
от - 180° до + 180° |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазным напряжением и током |
± 0,5° |
|
Диапазон измерений угла фазового сдвига между фазными напряжениями в диапазоне 0,2-Ig (Iном) < I < 1,2-Ie (Iном) и 0,8-Цф.ном < U < 1,2-иф.ном |
от - 180° до +180° |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями |
± 0,2° |
|
Диапазон измерений коэффициента реактивной мощности tgip по каждой фазе и по сумме фаз в диапазоне 0,2\Ig (Iном) < I < 1,2'Ig (Ашм) и 0,8^ t/ф.ном < U < 1,2' t/ф.ном |
от - 5 до + 5!) |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tgф по каждой фазе и по сумме фаз |
± (0,05+0,022^дф|) |
|
Диапазон измерений отрицательного отклонения напряжения 5U(-) при отсутствии в счетчике опции резервного питания, % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения 5U(-) при отсутствии в счетчике опции резервного питания, % |
± 0,5 |
|
Характеристика |
Значение |
|
Диапазон измерений отрицательного отклонения напряжения 6 U(-) при наличии в счетчике опции резервного питания, % |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения 6U(-) при наличии в счетчике опции резервного питания, % |
± 0,5 |
|
Диапазон измерений положительного отклонения напряжения 6 U(+), % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения 6U(+), % |
± 0,5 |
|
Диапазон измерений отклонения основной частоты напряжения электропитания Af от номинального значения, Гц |
от - 2,5 до + 2,5 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты напряжения электропитания Af от номинального значения, Гц |
± 0,05 |
|
Стартовый ток (чувствительность), А, не более
|
0,0047б 0,0017ном 0,0027ном |
|
Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч)):
|
от 500 до 50002) от 4000 до 1600002) |
|
Ход внутренних часов в рабочих условиях измерений, c/сут, не более |
±5 |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 84 до 106 |
| |
|
Примечания
| |
Таблица 4.1 - Метрологические характеристики счетчиков в корпусе типа W135
|
Характеристика |
Значение |
|
Базовый ток /б, А |
5 |
|
Максимальный ток /макс (в зависимости от модификации), А |
100 |
|
Номинальное фазное/линейное напряжение иф.ном/ил.ном, В |
3х(120-230)/(208-400) |
|
Установленный рабочий диапазон напряжения, В |
от 0,7’5- иф.ном/ил.ном до 1,2' иф.ном/ил.ном |
|
Предельный рабочий диапазон напряжения, В |
от 0 до 1,2' иф.ном/ил.ном |
|
Номинальная частота сети переменного тока, /ном, Гц |
50 |
|
Класс точности счетчиков при измерении активной электрической энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности счетчиков при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1 |
|
Диапазон измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Диапазон измерений реактивной электрической мощности для счетчиков классов точности 1 |
** |
|
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности для счетчиков классов точности 1 |
** |
|
Диапазон измерений среднеквадратических значений фазного/линейного напряжения переменного тока, В |
от 0,7’5- иф.ном/ил.ном до 1,2' иф.ном/ил.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,057б до /макс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %:
|
± 5 ± 1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
± 0,05 |
|
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности |
от 1 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности, % |
± 0,3 |
|
Диапазон измерений коэффициента мощности cosq) в каждой фазе и по сумме фаз в диапазоне 0,2-/б < / < 1,2-/б и 0,75' Uф.ном < U < 1,2' Uф.ном |
от - 1 до - 0,5 от 0,5 до 1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности cos9 в каждой фазе и по сумме фаз, % |
± 1 |
|
Диапазон измерений угла фазового сдвига между фазным напряжением и током в диапазоне 0,2-/б < / < 1,2- /б и 0,75' Uф.ном < U < 1,2' Uф.ном |
от - 180° до + 180° |
|
Характеристика |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазным напряжением и током |
± 0,5° |
|
Диапазон измерений угла фазового сдвига между фазными напряжениями в диапазоне 0,2-1б < I < 1,2-Ze и 0,75' Uф.ном < U < 1,2' Uф.ном |
от - 180° до +180° |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями |
± 0,2° |
|
Диапазон измерений коэффициента реактивной мощности tgip по каждой фазе и по сумме фаз в диапазоне 0,2-1б < I < 1,2-1б и 0,75' Uф.ном < U < 1,2' Uф.ном |
от - 5 до + 51) |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tgф по каждой фазе и по сумме фаз |
± (0,05+0,022^дф|) |
|
Диапазон измерений отрицательного отклонения напряжения 6 U(-), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения 6U(-), % |
± 0,5 |
|
Диапазон измерений положительного отклонения напряжения 6 U(+), % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения 6U(+), % |
± 0,5 |
|
Диапазон измерений отклонения основной частоты напряжения электропитания Af от номинального значения, Гц |
от - 7,5 до + 7,5 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты напряжения электропитания Af от номинального значения, Гц |
± 0,05 |
|
Стартовый ток (чувствительность), А, не более |
0,0047б |
|
Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч)):
|
от 500 до 50002) от 4000 до 1600002) |
|
Ход внутренних часов в рабочих условиях измерений, c/сут, не более |
±5 |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 от 84 до 106 |
| |
|
Примечания
| |
Таблица 5 - Технические характеристики
|
Характеристика |
Значение |
|
Потребляемая полная (активная) мощность счетчиков в корпусах типов W131, | |
|
W132, W133, SP31, ВА (Вт), не более: - по цепи напряжения без учета устройств связи |
10 (2) |
|
- по цепи тока |
0,3 |
|
Потребляемая полная (активная) мощность счетчиков в корпусе типа W135, | |
|
В А (Вт), не более: - по цепи напряжения без учета устройств связи |
8 (2) |
|
- по цепи тока |
0,1 |
|
Габаритные размеры (длинахширинахглубина), мм, не более:
|
266x170x89 244x167x72,5 |
|
- счетчик в корпусе типа W133 |
160x140x65 |
|
- счетчик в корпусе типа W135 |
135x110x63 |
|
- блок измерительный счетчика в корпусе типа SP31 |
215x203x100 |
|
- выносной цифровой дисплей НАРТИС-Д101, НАРТИС-Д101В |
125x84x40 |
|
- выносной цифровой дисплей НАРТИС-Д101-2 |
110x78x28 |
|
Масса, кг, не более: - счетчик в корпусе типа W131 |
1,7 |
|
- счетчик в корпусе типа W132 |
2,0 |
|
- счетчик в корпусе типа W133 |
1,0 |
|
- счетчик в корпусе типа W135 |
0,8 |
|
- блок измерительный счетчика в корпусе типа SP31 |
1,0 |
|
- выносной цифровой дисплей НАРТИС-Д101, НАРТИС-Д101В |
0,20 |
|
- выносной цифровой дисплей НАРТИС-Д101-2 |
0,15 |
|
Рабочие условия измерений: а) счетчик в корпусах типа W131, W132, W133, W135 и блок измерительный | |
|
счетчика в корпусе типа SP31: - температура окружающего воздуха, °С |
от - 55 до + 70 |
|
- относительная влажность воздуха при температуре окружающего | |
|
воздуха + 30 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
б) выносные цифровые дисплеи НАРТИС-Д101, НАРТИС-Д101В | |
|
НАРТИС-Д101-2: - температура окружающего воздуха, °С |
от - 10 до +50 |
|
- относительная влажность воздуха при температуре окружающего | |
|
воздуха + 30 °С, %, не более |
90 |
|
Степень защиты по ГОСТ 14254-2015: - счетчик в корпусах типа W131, W132, W133, W135 |
IP51 |
|
- блок измерительный счетчика в корпусе типа SP31 |
IP54 (IP64*) |
|
Срок хранения информации, лет |
40 |
|
* Счетчики со степенью защиты IP64 имеют соответствующую маркировку на корпусе | |
Таблица 6 - Показатели надежности
|
Характеристика |
Значение |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет: | |
|
- счетчик в корпусе типов W131 |
30 |
|
- счетчик в корпусе типов W132, W133, W135 |
32 |
|
- блок измерительный счетчика в корпусе типа SP31 |
32 |
наносится на переднюю панель счетчиков методом офсетной печати и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электроэнергии трехфазный интеллектуальный НАРТИС-И3001* |
- |
1 шт. |
|
Выносной цифровой дисплей НАРТИС-Д1012) |
НРДЛ.426488.101 |
1 шт. |
|
Формуляр3) |
НРДЛ.411152.303ФО |
1 экз. |
|
Формуляр4* |
НРДЛ.411152.502ФО |
1 экз. |
|
Формуляр5) |
НРДЛ.411152.736ФО |
1 экз. |
|
Формуляр6* |
НЛПР.411152.008ФО |
1 экз. |
|
Формуляр7) |
НРДЛ.411152.903ФО |
1 экз. |
|
Руководство по эксплуатации8) |
НРДЛ.411152.303РЭ |
1 экз. |
|
Методика поверки9) |
- |
1 экз. |
|
Сервисное программное обеспечение10-* |
- |
1 шт. |
|
Антенна GSM выносная11* |
- |
1 шт. |
|
Комплект крепления на опору (кронштейн)7* |
- |
1 шт. |
|
Элемент питания (типоразмер AAA)12)
|
- |
3 шт. 2 шт. |
|
Коробка (потребительская упаковка)13* |
НРДЛ.411915.3013* |
1 шт. |
|
Коробка (потребительская упаковка)13* |
НРДЛ.411915.3027* |
1 шт. |
|
Коробка (потребительская упаковка)13* |
НЛПР.411915.3054* |
1 шт. |
|
Коробка (потребительская упаковка)13* |
НЛПР.411915.3065* |
1 шт. |
|
Коробка (потребительская упаковка)13* |
НЛПР.411915.0086* |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14* |
НРДЛ.411915.3033* |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14* |
НРДЛ.411915.304*7* |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14* |
НЛПР.411915.3074* |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14* |
НЛПР.411915.3085* |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14* |
НЛПР.411915.0076* |
1 шт. |
|
1* В зависимости от исполнения - счетчик в корпусах типов W131, W132, W133, W135 или блок измерительный счетчиков в корпусе типа SP31. 2* По согласованию с Заказчиком может быть исключен из комплекта поставки. Допустима замена на выносной дисплей НАРТИС-Д101-2 (НРДЛ.426488.102) или НАРТИС-Д101В (НРДЛ.426488.101-01*. 3* Для счетчиков в корпусе типа W131. 4* Для счетчиков в корпусе типа W132. | ||
|
Наименование |
Обозначение |
Количество |
| ||
Сведения о методиках (методах) измерений приведены в разделе 3 «Использование по назначению» руководства по эксплуатации НРДЛ.411152.303РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 33073-2014 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»
НРДЛ.411152.303ТУ «Счетчик электроэнергии трехфазный интеллектуальный НАРТИС-И300. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Завод НАРТИС»
(ООО «Завод НАРТИС»)
ИНН 5019029500
Юридический адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В
Телефон: +7(8202) 20-20-27
Web-сайт: http://www.nartis.ru
E-mail: info@nartis.ru
Изготовитель
Общество с ограниченной ответственностью «Завод НАРТИС»
(ООО «Завод НАРТИС»)
ИНН 5019029500
Адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В
Телефон: +7(8202) 20-20-27
Web-сайт: http://www.nartis.ru
E-mail: info@nartis.ru
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Веб-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 01 » июня 2026 г. № 103 7Лист № 1 Регистрационный № 86199-22 Всего листов 21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электроэнергии однофазные интеллектуальные НАРТИС-И100Назначение средства измерений
Счетчики электроэнергии однофазные интеллектуальные НАРТИС-И100 (далее -счетчики) предназначены для измерений и учета активной и реактивной (или только активной) энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений активной и реактивной электрической мощности, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока (фазного тока и тока нейтрали), частоты сети, коэффициента мощности cos^, коэффициента реактивной мощности ^g<p, а также измерений показателей качества электрической энергии в соответствии с классом «S» согласно ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017: отрицательного и положительного отклонений напряжения, отклонения основной частоты напряжения электропитания от номинального значения в однофазных сетях переменного тока частотой 50 Гц, а также параметров медленного изменения напряжения и перенапряжения.
Описание средства измерений
Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока, а также частоты сети с помощью аналого-цифровых преобразователей с их последующей обработкой с помощью специализированного контроллера.
Счетчики могут использоваться автономно, в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) или присоединяться к интеллектуальной системе учета электрической энергии (мощности).
Счетчики выпускаются в различных вариантах исполнения, которые отличаются типами интерфейсов связи, способом управления нагрузкой, габаритами корпуса, условиями эксплуатации, архитектурой.
Счетчики в зависимости от варианта исполнения предназначены для эксплуатации как в закрытом помещении или на открытом воздухе в специальном шкафу (корпуса типов W111, W112, W113, W115), так и на открытом воздухе (счетчики в корпусе типа SP1 (счетчики сплит-исполнения)).
Счетчики, предназначенные для эксплуатации в закрытом помещении или на открытом воздухе в специальном шкафу (корпуса типов W111, W112, W113, W115), а также блок измерительный счетчиков, предназначенных для эксплуатации на открытом воздухе (счетчики в корпусе типа SP1), конструктивно выполнены в виде пластмассового корпуса с прозрачной клеммной крышкой. В конструкцию входят следующие функциональные узлы: датчик тока, измерительная схема, интерфейсы связи, энергонезависимая память данных, встроенные часы реального времени, блок питания, датчик угла наклона, жидкокристаллический индикатор (ЖКИ) для просмотра измеряемой информации (для счетчиков в корпусах типов W111, W112, W113, W115), оптические и электрические импульсные выходы. Информация о наличии датчика угла наклона счетчиков отражена в эксплуатационной документации.
У счетчиков в корпусе типа SP1 для отображения измеряемой информации используется выносной цифровой дисплей НАРТИС-Д101 (НАРТИС-Д101-2, НАРТИС-Д101В),
подключаемый к блоку измерительному по встроенному радиоканалу. Корпус выносного цифрового дисплея НАРТИС-Д101 (НАРТИС-Д101-2, НАРТИС-Д101В) выполнен в виде портативного устройства с батарейным питанием и содержит разъем micro-USB для питания от внешнего источника стандарта USB.
Основной элемент питания счетчиков входит в состав измерительно-вычислительного блока. В счетчиках установлен резервный элемент питания, который располагается в отдельной части корпуса (отсеке) с возможностью опломбирования. Отсек для установки резервного элемента питания закрыт защитной крышкой батарейного отсека, которая защищает от случайных воздействий при обслуживании и монтаже счетчиков. Отсек недоступен без вскрытия пломбы энергоснабжающей организации. Резервный элемент питания при исчерпании срока службы до истечения межповерочного интервала подлежит замене без необходимости поверки счетчиков. Замена резервного элемента питания обеспечена без нарушения пломб со знаком поверки.
В счетчиках в корпусах типов W111, W113, SP1 предусмотрен отсек для установки сменного модуля связи.
Контактные зажимы подключения силовых цепей счетчиков имеют два винта. Тип контактного зажима подключения силовых цепей счетчиков - струбцинный (без прямого механического контакта провода с винтом) или винтовой в зависимости от модификации счетчиков.
В счетчиках реализована аппаратная блокировка срабатывания реле управления нагрузкой.
В счетчиках реализованы протоколы обмена СПОДЭС (ГОСТ Р 58940-2020), ПИРС (ГОСТ Р 59966-2021).
Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в которой нормированы метрологические характеристики.
Структура условного обозначения возможных исполнений счетчиков:
Позиция: 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13
Условное НАРТИС-И100 - ХХХХ - Х - ХХХХХ - ХХХ - Х - ХХХХ - ХХ - ХХХХХХ - ХХХХХХ - ХХ - Х...Х - Х обозначение:
Таблица 1 - Структура условного обозначения возможных исполнений счетчиков
|
Позиция |
Описание |
|
1 |
Тип счетчика: НАРТИС-И100 |
|
2 |
Тип корпуса: W111 - для установки на щиток, модификация 1 W112 - для установки на щиток, модификация 2 W113 - для установки на щиток, модификация 3 W115 - для установки на щиток, модификация 4 SP1 - для установки на опору ЛЭП, модификация 1 |
|
3 |
Модификация (не влияет на метрологические характеристики): n, где n - номер модификации (может принимать значения от 1 до 9) (Нет символа) - номер модификации не указывается |
|
4 |
Класс точности: A1 - класс точности 1 по ГОСТ 31819.21 A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 |
|
Позиция |
Описание |
|
5 |
Номинальное напряжение: 230 - 230 В |
|
6 |
Базовый ток: 5 - 5 А |
|
7 |
Максимальный ток: 60А - 60 А 80А - 80 А 100А - 100 А |
|
8 |
Количество и тип измерительных элементов: SS - два шунта в фазной цепи тока и цепи тока нейтрали ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали (Нет символов) - тип измерительных элементов не указывается |
|
9 |
Основной интерфейс: RS485 - интерфейс RS-485 RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PL/n - PLC-модем, где n - номер модификации модуля интерфейса |
|
10 |
Дополнительные интерфейсы*: CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485 RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PL/n - PLC-модем, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса RFWF - радиоинтерфейс WiFi RFLT - радиоинтерфейс LTE (Нет символа) - интерфейс отсутствует |
|
11 |
Поддерживаемые протоколы передачи данных: P1 - протоколы DLMS/COSEM/СПОДЭС, ПИРС |
|
Позиция |
Описание |
|
12 |
Дополнительные функции: E - отсек для размещения модуля связи H - датчик магнитного поля In - дискретный вход, где n - количество входов (от 1 до 4) K - реле управления нагрузкой в цепи тока L - подсветка индикатора M - измерение параметров качества электрической сети O - оптопорт Qn - дискретный выход, где n - количество выходов (от 1 до 4) R - защита от выкручивания винтов кожуха U - защита целостности корпуса Vn - электронная пломба, где n может принимать значения:
Y - защита от замены деталей корпуса Z/n - резервный источник питания, где n - номер модификации источника питания (Нет символа) - дополнительные функции отсутствуют |
|
13 |
Количество направлений учета электроэнергии: D - измерение электроэнергии в двух направлениях |
|
* З интерфей Приме 1 на корпу счетчика. 2 функции. |
апись вида п* перед наименованием интерфейса связи означает количество сов, где п - количество и п>1. Например 2*RS485. чания Все счетчики имеют оптический порт, располагающийся в свободном доступе се счетчика. Подключение по оптическому порту не требует распломбировки тсутствие символа в условном обозначении означает отсутствие соответствующей |
Запись счетчика при его заказе состоит из наименования «Счетчик электроэнергии однофазный интеллектуальный НАРТИС-И100-», условного обозначения счетчика и номера технических условий. Пример записи: Счетчик электроэнергии однофазный интеллектуальный HAPTHC-m00-W111-2-A1R1-230-5-100A-ST-RS485-G/1-P1-EHKLMOQ1V3-D НРДЛ.411152.101ТУ.
Заводской номер, в виде цифрового кода, наносится на переднюю панель счетчиков в корпусах типов W111, W112, W113, W115 и блоков измерительных счетчиков в корпусе типа SP1 любым технологическим способом.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
В целях предотвращения доступа к местам настройки (регулировки) счетчиков предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчиков, а с целью защиты от несанкционированного доступа к элементам конструкции -пломба ОТК завода изготовителя.
После установки счетчиков на объект крышка клеммной колодки может быть опломбирована пломбами обслуживающей (энергоснабжающей) организации для предотвращения несанкционированного доступа к клеммной колодке счетчиков.
Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломбы со знаком поверки и/или завода-изготовителя

а) счетчики в корпусе типа W111

Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Пломбы со знаком поверки и/или завода-изготовителя

б) счетчики в корпусе типа W112

Место нанесения знака утверждения типа
Место нанесения заводского номера
Пломбы со знаком поверки и/или завода-изготовителя

в) счетчики в корпусе типа W113
Пломба
завода-изготовителя
Место нанесения заводского номера
Место нанесения знака утверждения типа
Места размещения пломб со знаком поверки и завода-изготовителя
г) счетчики в корпусе типа W115

д) блок измерительный счетчиков в корпусе типа SP1
е) клеммная колодка счетчиков в корпусе типа SP1



ж) выносные цифровые дисплеи НАРТИС-Д101 (радиоканал RF433) и НАРТИС-Д101В (Bluetooth (RF2400)
и) выносной цифровой дисплей НАРТИС-Д101-2 (радиоканал RF433)
Рисунок 1 - Общий вид средства измерений
Счетчики ведут многотарифный учет энергии. В счетчиках предусмотрено до 8 тарифов (тарифных зон). Счетчики имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание не более 4 дневных шаблонов, каждый из которых может включать до 48 точек переключения тарифа внутри суток. Тарифное расписание счетчиков состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и таблицы перенесенных (особых) дней. Параметры тарификатора приведены в таблице 2.
Таблица 2 - Параметры тарификатора
|
Наименование параметра |
Значение |
|
Количество программируемых тарифов (тарифных зон), не более |
8 (Т1 - Т8) |
|
Количество дневных шаблонов, не более |
4 |
|
Количество недельных шаблонов, не более |
12 |
|
Количество сезонных шаблонов, не более |
12 |
|
Количество тарифных схем |
2 |
|
Количество перенесенных (особых) дней, не более |
45 |
|
Количество переключений тарифов в течении суток, не более |
48 |
Счетчики ведут следующие архивы тарифицированной учтенной энергии:
-
- значения учтенной активной и реактивной энергии прямого и обратного направлений нарастающим итогом с момента изготовления по всем тарифам;
-
- значения учтенной активной и реактивной энергии прямого и обратного направлений на момент окончания расчетного периода не менее 36 записей, с программируемой датой окончания расчетного периода;
-
- значения учтенной активной и реактивной энергии прямого и обратного направлений на начало текущего года и на начало предыдущих 3 лет;
-
- значения учтенной активной и реактивной энергии прямого и обратного направлений на начало суток по всем тарифам на глубину 180 суток;
-
- приращения активной и реактивной энергии прямого и обратного направлений на интервале 60 мин на глубину 180 суток (4320 записей);
-
- время превышения пороговых значений коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
-
- максимальные значения коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
-
- профиль мощности нагрузки на глубину 4320 записей;
-
- счетчик количества срабатываний коммутационного аппарата с переполнением не менее 4294967295;
-
- счетчик количества событий превышения положительного отклонения напряжения более 20 % в завершенном расчетном периоде с переполнением не менее 4294967295 (параметр перенапряжения);
-
- счетчик количества событий превышения положительного и отрицательного отклонений напряжения более 10 % в завершенном расчетном периоде с переполнением не менее 4294967295;
-
- суммарная продолжительность превышения положительного отклонения напряжения более 20 % в завершенном расчетном периоде с переполнением не менее 4294967295 с;
-
- суммарная продолжительность превышения положительного и отрицательного отклонений напряжения более 10 % в завершенном расчетном периоде с переполнением не менее 4294967295 с (параметр медленного изменения напряжения);
-
- журналы событий счетчика.
Счетчики ведут профиль мощности с переменным временем интегрирования от 1 мин до 60 мин в интервалы времени из ряда: 1, 2, 3, 4, 5, 10, 12, 15, 20, 30 или 60 мин.
Счетчики измеряют мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как датчики или измерители параметров, приведенных в таблице 4.
Счетчики могут использоваться как измерители показателей качества электрической энергии в соответствии с классом «S» согласно ГОСТ 30804.4.30-2013.
Счетчики ведут следующие журналы событий, в которых фиксируется время начала/окончания событий:
-
- журнал событий, связанных с напряжением (количество записей не менее 100);
-
- журнал событий, связанных с током (количество записей не менее 100);
-
- журнал включений/выключений (количество записей не менее 100);
-
- журнал событий программирования параметров счетчика (количество записей не менее 100);
-
- журнал событий внешних воздействий (количество записей не менее 100);
-
- журнал коммуникационных событий (количество записей не менее 100);
-
- журнал событий контроля доступа (количество записей не менее 100);
-
- журнал самодиагностики (количество записей не менее 100);
-
- журнал превышения тангенса (количество записей не менее 100);
-
- журнал параметров качества энергии (количество записей не менее 500);
-
- журнал выхода тангенса за порог на интервале интегрирования (количество записей не менее 100);
-
- журнал состояний дискретных входов и выходов (количество записей не менее 100);
-
- журнал коррекции времени (количество записей не менее 100);
-
- журнал на начало года (количество записей не менее 100);
-
- журнал качества сети на расчётном периоде (количество записей не менее 100);
-
- журнал контроля мощности (количество записей не менее 100);
-
- журнал контроля блокиратора реле нагрузки (количество записей не менее 100).
Все журналы хранятся в памяти прибора в течение всего срока службы счетчиков.
Счетчики в корпусах типов W111, W112, W113, W115 имеют ЖКИ с подсветкой (в зависимости от исполнения), осуществляющие индикацию:
-
- накопленной активной и реактивной энергии прямого и обратного направлений по тарифам и по сумме тарифов на ЖКИ при отключенной сети с питанием от встроенной литиевой батареи;
-
- текущего значения суммарной потребленной активной и реактивной энергии прямого и обратного направлений;
-
- текущего значения потребленной активной и реактивной электроэнергии прямого и обратного направлений по тарифным зонам суток;
-
- текущих даты и времени;
-
- действующего значения активной, реактивной, полной мощности прямого и обратного направлений;
-
- действующего значения текущего напряжения;
-
- действующего значения текущего тока и тока нейтрали;
-
- частоты сети;
-
- действующего тарифа;
-
- текущего квадранта энергии;
-
- скорости по интерфейсам связи;
-
- состояния встроенной батареи;
-
- версии метрологически значимой и незначимой частей ВПО;
-
- состояния блокиратора реле нагрузки;
-
- состояния реле управления нагрузкой;
-
- индикатора (сообщения) отключения встроенного реле управления нагрузкой при превышении заданного предела потребленной активной мощности;
-
- количества, даты/времени и кода последнего события - нарушения качества поставляемой электроэнергии;
-
- количества, даты/времени и кода последнего события - признака несанкционированного вмешательства;
-
- количества, даты/времени и кода последнего события - аварийного сбоя в работе счетчика;
-
- OBIS- кода индицируемого параметра (в зависимости от исполнения счетчика);
-
- признака неработоспособности счетчика вследствие аппаратного или программного сбоя;
-
- состояния сменных модулей связи (режим работы модуля связи; статус установки активной SIM-карты; статус регистрации в сети; уровень сигнала сотовой связи).
Счетчики имеют кнопку для управления режимами индикации. Кнопка управления режимами индикации находится на корпусе счетчика, предназначенного для эксплуатации в закрытых помещениях или на открытом воздухе в специальном шкафу. Кнопки управления режимами индикации счетчика в корпусе типа SP1 находятся на выносном цифровом дисплее.
Счетчики обеспечивают отображение информации о накопленной энергии на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт^ч (квар^ч), седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВ'гч (квар^ч) соответственно.
Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируются через интерфейс.
Поверх основной индикации обеспечена индикация тамперных событий.
В счетчиках предусмотрены следующие тамперные события:
-
- воздействие постоянным или переменным магнитным полем со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
-
- вскрытие клеммной крышки (срабатывание электронной пломбы);
-
- вскрытие корпуса счетчика (срабатывание электронной пломбы);
-
- превышение заданного лимита активной мощности;
-
- программирование параметров счетчика;
-
- возникновение события в журнале напряжений;
-
- выход отклонения напряжения за пределы ±10 % - начало;
-
- выход положительного отклонения напряжения за пределы 20 % - начало;
-
- небаланс токов в фазном и нулевом проводах;
-
- аппаратный или программный сбой счетчика, отрицательный результат самодиагностики;
-
- авария сети или неисправность сети.
На выносном цифровом дисплее индицируются, кроме вышеперечисленной, следующая информация:
-
- адрес счетчика;
-
- заводской номер счетчика;
-
- наличие напряжения;
-
- OBIS-код индицируемого параметра;
-
- индикатор уровня сигнала связи со счетчиком;
-
- индикатор уровня сигнала сотовой связи GSM (в зависимости от модификации счетчика);
-
- индикатор заряда собственной батареи;
-
- индикатор заряда встроенной батареи счетчика.
По цифровым интерфейсам счетчиков реализована передача данных в формате протокола ГОСТ Р 58940-2020 (СПОДЭС) с приоритетом оптопорта, а также в формате протокола ГОСТ Р 59966-2021 (ПИРС). Физический интерфейс оптопорта соответствует ГОСТ IEC 61107-2011.
Скорость обмена информации при связи со счетчиками по цифровым интерфейсам не менее 9600 бит/с.
Предусмотрена возможность спорадической передачи (по инициативе счетчиков) уведомлений при наступлении критических (тамперных) событий, настройка состава перечня которых обеспечивается в соответствии с действующей информационной моделью СПОДЭС.
Счетчики обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:
-
- паролей считывателя и конфигуратора;
-
- наименования точки учета (места установки);
-
- сетевого адреса;
-
- времени интегрирования мощности для профиля мощности (время интегрирования мощности от 1 до 60 минут);
-
- тарифного расписания, расписания праздничных дней, списка перенесенных (особых) дней;
-
- текущего времени и даты;
-
- статуса разрешения перехода на сезонное время;
-
- параметров фиксации индивидуальных параметров качества электроснабжения;
-
- порогов активной и реактивной мощности прямого и обратного направления;
-
- параметров срабатывания встроенных коммутационных аппаратов (реле);
-
- конфигурации импульсного выхода;
-
- мягкой коррекции времени;
-
- жесткой установки даты и времени;
-
- режимов индикации.
Работа со счетчиками через интерфейсы связи может производиться с применением сервисного программного обеспечения совместимого со счетчиками.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями считывателя и конфигуратора.
Счетчики обеспечивают возможность программирования и передачи инициативных сообщений на уровень информационно-вычислительного комплекса электроустановки (ИВКЭ) или информационно-вычислительного комплекса (ИВК) в соответствии с информационной моделью протокола СПОДЭС при следующих событиях:
-
- вскрытии клеммной крышки (начало-окончание);
-
- вскрытии корпуса (начало-окончание);
-
- воздействии сверхнормативным магнитным полем;
-
- перепараметрировании;
-
- превышении максимальной мощности;
-
- отклонении от нормированного значения уровня напряжения;
-
- событии в журнале самодиагностики;
-
- прерывании напряжения (только для счетчиков, имеющих в составе модуль связи с ионистором);
-
- событии в журнале параметров качества сети;
-
- небалансе токов (начало-окончание);
-
- превышении лимита активной мощности;
-
- сработке реле по максимальному току (для счетчиков с реле);
-
- сработке реле по магнитному полю (для счетчиков с реле);
-
- сработке реле по максимальному напряжению (для счетчиков с реле);
-
- сработке реле по небалансу токов;
-
- сработке реле по превышению температуры (для счетчиков с реле);
-
- событии в журнале программирования;
-
- возврате реле в замкнутое состояние (для счетчиков с реле);
-
- прерывании напряжения более 10 часов (согласно ГОСТ 32144-2013).
Примечание - В счетчиках реализована возможность программного выбора из перечисленных событий.
Внутреннее время счетчиков может быть синхронизировано в ручном или в автоматическом режиме. Автоматическая коррекция времени производится путем подачи управляющих воздействий от ИВК (ИВКЭ) по цифровому интерфейсу в формате протокола счетчика. В счетчиках имеется возможность изменения часового пояса, автоматического перехода лето/зима.
Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчика, и пломба ОТК завода-изготовителя.
После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.
Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки корпуса счетчика, для счетчика в корпусе типа W113 также предусмотрена электронная пломба отсека модуля связи. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий.
Метрологические коэффициенты и заводские параметры недоступны для изменения без вскрытия пломб. Счетчик обеспечивает хранение метрологических коэффициентов и заводских параметров в отдельных выделенных сегментах энергонезависимой памяти счетчика электрической энергии.
В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.
В счетчиках функционирует импульсный (дискретный) выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.
Изменение состояния дискретного выхода производится путем подачи управляющих команд по цифровому интерфейсу счетчика в протоколе, совместимом со стандартом СПОДЭС. При изменении состояния дискретного выхода в журнале счетчика сохраняется соответствующее событие.
Состояния импульсного выхода на контактах «+» и «-»:
-
1 |A| телеметрия;
-
2 |R| телеметрия;
-
3 |A| поверка;
-
4 |R| поверка;
-
5 Управление нагрузкой;
-
6 Выход 1 Гц
|A|, |R| - импульсные выходы активной и реактивной энергии по модулю.
Программное обеспечение
Встроенное программное обеспечение счетчиков (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейс. Метрологические характеристики нормированы с учетом влияния ПО. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается с помощью алгоритма хеширования, который сравнивает вычисленное значение функции с эталонным.
Настройка и считывание данных со счетчиков производится с помощью сервисного ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные метрологически значимого ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные |
Значение для исполнений: | |
|
В корпусе W111, W112, W113, W115 |
В корпусе SP1 | |
|
Идентификационное наименование ПО |
FWM NARTIS-I100 |
FWM NARTIS-I100SPL |
|
Номер версии (идентификационный номер ПО), не ниже |
255.07.Х.Х.ХХХ |
255.07.Х.Х.ХХХ |
|
Цифровой идентификатор ПО |
AE 0D 60 B7 |
05 42 E8 5A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 32 | |
|
Примечание - Номер версии ПО состоит из двух полей:
| ||
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики счетчиков в корпусах типов W111, W112, W113,
SP1
|
Наименование характеристики |
Значение |
|
Базовый ток /б, А |
5 |
|
Максимальный ток /макс, А |
60; 80; 100 |
|
Номинальное напряжение ином, В |
230 |
|
Установленный рабочий диапазон напряжения, В |
от 0,9' Uном до 1,1' Uном |
|
Расширенный рабочий диапазон напряжения, В |
от 0,8-ином до 1,2-ином |
|
Предельный рабочий диапазон напряжения, В |
от 0 до 1,2-ином |
|
Номинальная частота сети переменного тока /ном, Гц |
50 |
|
Класс точности счетчиков при измерении активной электрической энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности счетчиков при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1 |
|
Диапазон измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Диапазон измерений реактивной электрической мощности для счетчиков классов точности 1 |
** |
|
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности для счетчиков классов точности 1 |
** |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,8-ином до 1,2-ином |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
± 0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,057б до /макс |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %:
|
± 5 ± 1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
± 0,05 |
|
Диапазон измерений коэффициента мощности cosy в диапазоне 0,2-1б<1<1,2-1б и 0,8- U№M<U<1,2- ином |
от - 1 до - 0,5 от 0,5 до 1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности cosy, % |
± 1 |
|
Диапазон измерений коэффициента реактивной мощности tgip в диапазоне 0,27б<1<1,27б и 0,8-ином<и<1,2-ином |
от - 5 до + 5!) |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tgф |
± (0,05+0,022-^ф|) |
|
Диапазон измерений отрицательного отклонения напряжения 5U(-), % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения 6U(-), % |
± 0,5 |
|
Диапазон измерений положительного отклонения напряжения 6 U(+), % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения 6U(+), % |
± 0,5 |
|
Диапазон измерений отклонения основной частоты напряжения электропитания Af от номинального значения, Гц |
от - 2,5 до + 2,5 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты напряжения электропитания Af от номинального значения, Гц |
± 0,05 |
|
Стартовый ток (чувствительность), А, не более |
0,0047б |
|
Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч)):
|
от 500 до 20002) от 4000 до 100002) |
|
Ход внутренних часов в рабочих условиях измерений, c/сут, не более |
± 5 |
|
Нормальные условия измерений:
|
от + 21 до + 25 от 30 до 80 от 84 до 106 |
|
Наименование характеристики |
Значение |
|
|( Измеренное значение коэффициента реактивной мощности tgф отображается по модулю (без учета знака). 2) Фактическое значение постоянной нанесено на корпус счетчика и указано в руководстве по эксплуатации. Примечания
| |
Таблица 4.1 - Метрологические характеристики счетчиков в корпусе типа W115
|
Наименование характеристики |
Значение |
|
Базовый ток /б, А |
5 |
|
Максимальный ток /макс, А |
80 |
|
Номинальное напряжение ином, В |
230 |
|
Установленный рабочий диапазон напряжения, В |
от 0,75^ ином до 1,2-ином |
|
Предельный рабочий диапазон напряжения, В |
от 0 до 1,2-ином |
|
Номинальная частота сети переменного тока /ном, Гц |
50 |
|
Класс точности счетчиков при измерении активной электрической энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности счетчиков при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1 |
|
Диапазон измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности для счетчиков класса точности 1 |
* |
|
Диапазон измерений реактивной электрической мощности для счетчиков классов точности 1 |
** |
|
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности для счетчиков классов точности 1 |
** |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,75^ ином до 1,2-ином |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
± 0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,057б до /макс |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %:
|
± 5 ± 1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
± 0,05 |
|
Диапазон измерений коэффициента мощности cosy в диапазоне 0,2\1б < I < 1,2- 1б и 0,75' ином < U < 1,2- ином |
от - 1 до - 0,5 от 0,5 до 1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности cosy, % |
± 1 |
|
Диапазон измерений коэффициента реактивной мощности tgip в диапазоне 0,2-1б < I < 1,2-1б и 0,757/цом < U < 1,2-ином |
от - 5 до + 51) |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tgф |
± (0,05+0,022^дф|) |
|
Диапазон измерений отрицательного отклонения напряжения 5U(-), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения 6U(-), % |
± 0,5 |
|
Диапазон измерений положительного отклонения напряжения 6 U(+), % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения 6U(+), % |
± 0,5 |
|
Диапазон измерений отклонения основной частоты напряжения электропитания Д/ от номинального значения, Гц |
от - 7,5 до + 7,5 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты напряжения электропитания Д/ от номинального значения, Гц |
± 0,05 |
|
Стартовый ток (чувствительность), А, не более |
0,0047б |
|
Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч)):
|
от 500 до 20002) от 4000 до 100002) |
|
Ход внутренних часов в рабочих условиях измерений, c/сут, не более |
± 5 |
|
Нормальные условия измерений:
|
от + 21 до + 25 от 30 до 80 от 84 до 106 |
|
Наименование характеристики |
Значение |
Примечания
| |
Таблица 5 - Технические характеристики
|
Характеристика |
Значение |
|
Потребляемая полная (активная) мощность счетчиков в корпусах типов W111, W112, W113, SP1, ВА (Вт), не более: - по цепи напряжения |
10 (2) |
|
- по цепи тока |
0,3 |
|
Потребляемая полная (активная) мощность счетчиков в корпусе типа W115, В А (Вт), не более: - по цепи напряжения |
8 (2) |
|
- по цепи тока |
0,1 |
|
Габаритные размеры (длинахширинахглубина), мм, не более: - счетчик в корпусе типа W111 |
225x132x75 |
|
- счетчик в корпусе типа W112 |
150x105x62 |
|
- счетчик в корпусе типа W113 |
130x90x64 |
|
- счетчик в корпусе типа W115 |
110x89x63 |
|
- блок измерительный счетчика в корпусе типа SP1 |
205x162x97 |
|
- выносной цифровой дисплей НАРТИС-Д101 (НАРТИС-Д101В) |
125 x 84 x 40 |
|
- выносной цифровой дисплей НАРТИС-Д101-2 |
110x78x27 |
|
Масса, кг, не более: - счетчик в корпусе типа W111 |
1,0 |
|
- счетчик в корпусе типа W112 |
0,5 |
|
- счетчик в корпусе типа W113 |
0,5 |
|
- счетчик в корпусе типа W115 |
0,5 |
|
- блок измерительный счетчика в корпусе типа SP1 |
1,0 |
|
- выносной цифровой дисплей НАРТИС-Д101 (НАРТИС-Д101В) |
0,20 |
|
- выносной цифровой дисплей НАРТИС-Д101-2 |
0,15 |
|
Характеристика |
Значение |
|
Рабочие условия измерений: а) счетчик в корпусе типов W111, W112, W113, W115 и блок измерительный счетчика в корпусе типа SP1: - температура окружающего воздуха, °С |
от - 55 до + 70 |
|
- относительная влажность воздуха при температуре окружающего воздуха + 30 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
б) выносной цифровой дисплей НАРТИС-Д101, НАРТИС-Д101В, НАРТИС-Д101-2: - температура окружающего воздуха, °С |
от - 10 до + 50 |
|
- относительная влажность воздуха при температуре окружающего воздуха + 30 °С, %, не более |
90 |
|
Степень защиты по ГОСТ 14254-2015: - счетчик в корпусе типов W111, W112, W113, W115 |
IP51 |
|
- блок измерительный счетчика в корпусе типа SP1 |
IP54 (IP64*) |
|
Срок хранения информации, лет |
40 |
|
* Счетчики со степенью защиты IP64 имеют соответствующую маркировку на корпусе. | |
Таблица 6 - Показатели надежности
|
Характеристика |
Значение |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет: | |
|
- счетчик в корпусе типов W111 |
30 |
|
- счетчик в корпусе типов W112, W113, W115 |
32 |
|
- блок измерительный счетчика в корпусе типа SP1 |
32 |
наносится на переднюю панель счетчиков методом офсетной печати и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электроэнергии однофазный интеллектуальный НАРТИС-И1001) |
- |
1 шт. |
|
Выносной цифровой дисплей НАРТИС-Д1012) |
НРДЛ.426488.101 |
1 шт. |
|
Формуляр3) |
НРДЛ.411152.101ФО |
1 экз. |
|
Формуляр 4) |
НРДЛ.411152.403ФО |
1 экз. |
|
Формуляр5) |
НРДЛ.411152.716ФО |
1 экз. |
|
Формуляр 6) |
НЛПР.411152.007ФО |
1 экз. |
|
Формуляр7) |
НРДЛ.411152.102ФО |
1 экз. |
|
Руководство по эксплуатации8) |
НРДЛ.411152.101РЭ |
1 экз. |
|
Методика поверки9) |
- |
1 экз. |
|
Сервисное программное обеспечение10) |
- |
1 шт. |
|
Антенна GSM выносная11) |
- |
1 шт. |
|
Комплект крепления на опору (кронштейн)7) |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Элемент питания (типоразмер AAA)12)
|
- |
3 шт. 2 шт. |
|
Коробка (потребительская упаковка)13) |
НРДЛ.411915.1013) |
1 шт. |
|
Коробка (потребительская упаковка)13) |
НРДЛ.411915.1027) |
1 шт. |
|
Коробка (потребительская упаковка) 13) |
НЛПР.411915.1054) |
1 шт. |
|
Коробка (потребительская упаковка)13) |
НЛПР.411915.1065) |
1 шт. |
|
Коробка (потребительская упаковка)13) |
НЛПР.411915.0066) |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14) |
НРДЛ.411915.1033) |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14) |
НРДЛ.411915.1047) |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14) |
НЛПР.411915.1074) |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14) |
НЛПР.411915.1085) |
1 шт. |
|
Коробка (групповая упаковка на 16 счетчиков)14) |
НЛПР.411915.0056) |
1 шт. |
| ||
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации НРДЛ.411152.101РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»
НРДЛ.411152.101ТУ «Счетчик электроэнергии однофазный интеллектуальный НАРТИС-И100. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Завод НАРТИС»
(ООО «Завод НАРТИС»)
ИНН 5019029500
Юридический адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В Web-сайт: http://www.nartis.ru
E-mail: info@nartis.ru
Изготовитель
Общество с ограниченной ответственностью «Завод НАРТИС»
(ООО «Завод НАРТИС»)
ИНН 5019029500
Адрес: 162604, Вологодская обл., г. Череповец, Северное ш., д. 40В
Web-сайт: http://www.nartis.ru
E-mail: info@nartis.ru
Испытательный центрОбщество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО») Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г.
муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00
Факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Веб-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639
