№1021 от 27.05.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747950
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1021 от 27.05.2026
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » мая 2026 г. № 1021
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Генераторы сигналов |
Г4-220А |
70670-18 |
Раздел 13 «Методика поверки» MEPA.411645. 013.РЭ |
МЕРА.411645.013 МП |
Акционерное общество «Научнопроизводственная компания «МЕРА» (АО «НПК «МЕРА»), г. Краснодар |
ФБУ «Краснодарский ЦСМ», г. Краснодар |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому
Е.Р. Лазаренко
регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
1021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » м_я 2026 г. №Лист № 1
Регистрационный № 70670-18 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов Г4-220А Назначение средства измеренийГенераторы сигналов Г4-220А (далее - генератор) предназначены для генерирования немодулированных электрических сигналов, и электрических сигналов с заданными параметрами частотной, амплитудной, фазовой и импульсной модуляцией.
Описание средства измеренийГенераторы Г4-220А выпускаются как в пластмассовом, так и металлическом корпусах.
Работа генератора Г4-220А основана на принципе преобразования частоты - сдвига спектра модулированного сигнала на частотный интервал, определяемый частотой СВЧ гетеродина. Функцию гетеродина выполняет генератор, управляемый напряжением (ГУН) 4,4 -7,4 ГГц, управляемый цифровым вычислительным синтезатором (ЦВС) в блоке синтезаторов. Преобразование частоты в блоке СВЧ позволяет получить выходной сигнал с требуемыми параметрами.
Тракт модулирующего сигнала построен с использованием сигнального процессора, управляющего ЦВС. Работа ЦВС основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesis, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.
Сигнал с установленными характеристиками воспроизводится на основном выходе с согласованной нагрузкой 50 Ом. Генератор имеет пять режимов работы:
НК - режим немодулированных колебаний;
АМ - режим амплитудной модуляции от внутреннего или внешнего сигнала;
ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
Параметры выходного сигнала отображаются на графическом ЖК индикаторе. Генератор обеспечивает работу с последовательными интерфейсами RS-232C и USB 2.0.
Наименование и буквенно-цифровое обозначение типа средства измерений, состоящее из букв русского алфавита и арабских цифр нанесено на переднюю панель генератора методом офсетной печати. Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра средства измерений, состоящий из арабских цифр нанесен на заднюю панель генератора методом офсетной печати.
В целях исключения несанкционированного доступа внутрь корпуса генератора к элементам настройки и регулировки предусмотрена пломбировка винтов крепления корпуса генератора путем нанесения оттиска поверительного клейма на мастичную пломбу, закрывающую доступ к винтам крепления корпуса.
Фотография общего вида генератора Г4-220А, выпускаемого в пластмассовом корпусе, с указанием места нанесения знака утверждения типа приведена на рисунке 1.
Фотография генератора Г4-220А, выпускаемого в пластмассовом корпусе, с указанием места нанесения заводского номера приведена на рисунке 2.
Фотография генератора Г4-220А, выпускаемого в пластмассовом корпусе, с указанием мест нанесения знака поверки в виде оттиска поверительного клейма, нанесенного на мастичные пломбы, закрывающие доступ к винтам крепления верхней крышки корпуса генератора с целью ограничения доступа к местам настройки, приведена на рисунке 3.
Фотография общего вида генератора Г4-220А, выпускаемого в металлическом корпусе, с указанием места нанесения знака утверждения типа приведена на рисунке 4.
Фотография генератора Г4-220А, выпускаемого в металлическом корпусе, с указанием мест нанесения заводского номера и знака поверки в виде оттиска поверительного клейма, нанесенного на мастичные пломбы с целью ограничения доступа к местам настройки, приведена на рисунке 5.
Место нанесения знака утверждения типа
ЗАГРУЗИТЬ СОХРАНИТЬ

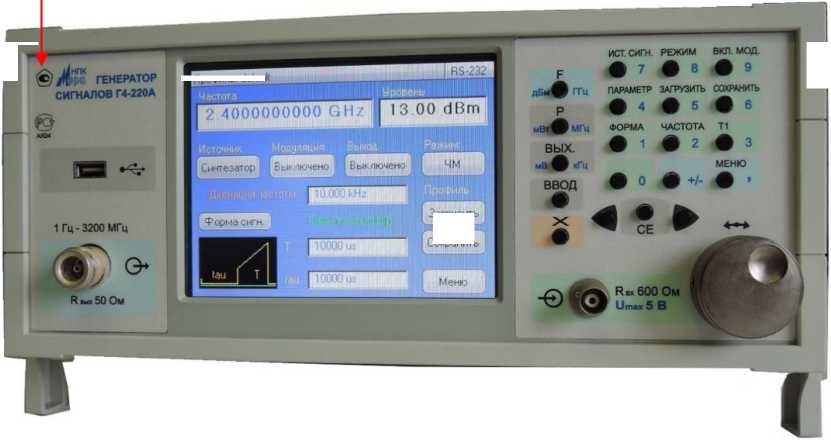

Рисунок 1 - Фотография общего вида генератора Г4-220А, выпускаемого в пластмассовом корпусе, с указанием места нанесения знака утверждения типа
Профиль detauil
Загрузить
Сохранить
Место нанесения заводского номера

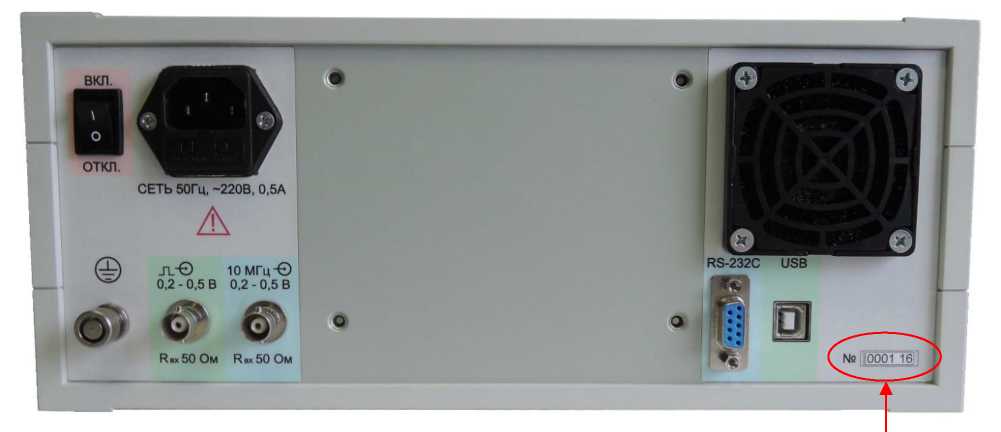

Рисунок 2 - Фотография генератора Г4-220А, выпускаемого в пластмассовом корпусе, с указанием места нанесения заводского номера
Место для нанесения знака поверки в виде оттиска поверительного клейма
Место для нанесения знака поверки в виде оттиска поверительного клейма

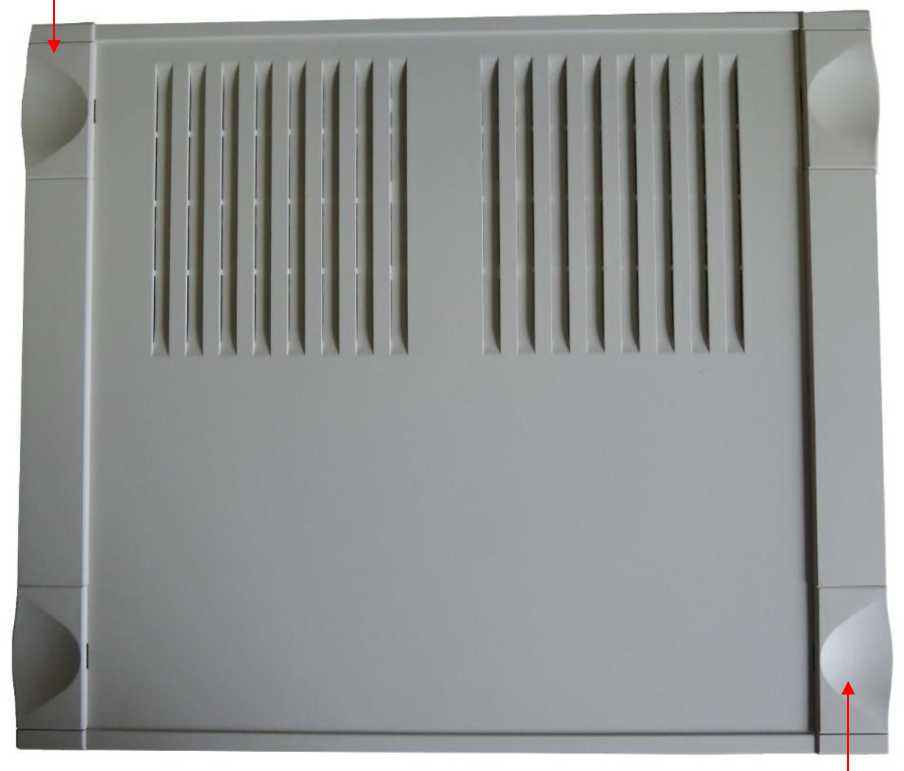

Рисунок 3 - Фотография генератора Г4-220А, выпускаемого в пластмассовом корпусе, с указанием мест нанесения знака поверки в виде оттиска поверительного клейма, нанесенного на мастичные пломбы
откл.
|
А |
JL О Л_ -© |
|
% 0,2-0,5 В 10 МГц О 10 МГц -О | |
|
<?о'* |
О о 0,2-0,5 В |
Место нанесения знака утверждения типа

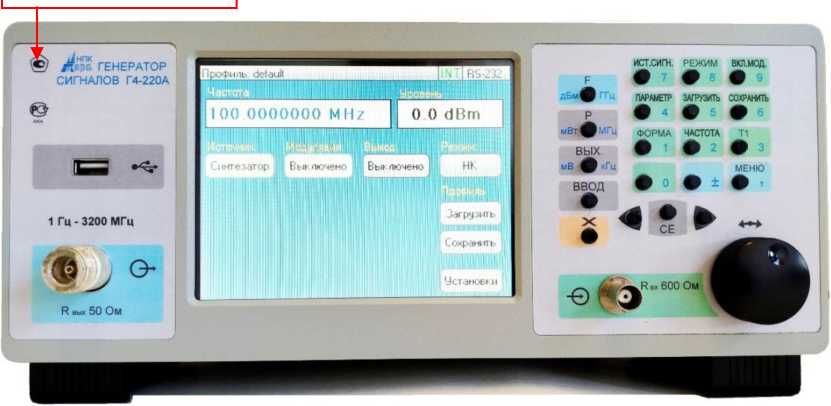

Рисунок 4 - Фотография общего вида генератора Г4-220А, выпускаемого в металлическом корпусе, с указанием места нанесения знака утверждения типа
Место для нанесения знака поверки в виде оттиска поверительного клейма
Место для нанесения знака поверки в виде оттиска поверительного клейма
Место нанесения заводского номера
Рисунок 5 - Фотография генератора Г4-220А, выпускаемого в металлическом корпусе, с указанием мест нанесения заводского номера и знака поверки в виде оттиска поверительного клейма, нанесенного на мастичные пломбы
Знак поверки в виде оттиска поверительного клейма наносится на мастичные пломбы, закрывающие доступ к винтам крепления корпуса генератора.
Программное обеспечениеПрограммное обеспечение (ПО) прибора Г4-220А записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации генератора изменению не подлежит. Номер версии и значение цифрового идентификатора ПО отображается на индикаторе прибора и контролируются при поверке генератора.
ПО осуществляет установку состояния составных частей генератора в соответствии c параметрами, заданными оператором. Установка состояния генератора производится с учетом констант (поправочных весовых коэффициентов), которые определяются при проведении его калибровки и записываются в энергонезависимую память. Изменение значений калибровочных констант приводит к изменению значения цифрового идентификатора калибровочных данных и ПО, которое также может отображаться на индикаторе прибора и указывается в формуляре для контроля.
Имеющийся внешний интерфейс генератора позволяет осуществлять управление генератором с помощью ПЭВМ и использовать его в составе различных автоматизированных измерительных систем. Изменение ПО может производиться только через внутренний интерфейс - соответственно специальный разъем и аппаратный ключ, доступ к которым возможен только при вскрытии прибора.
Предусмотрена автоматическая проверка целостности калибровочных данных, хранящихся в энергонезависимой памяти. За счет дублирования данных производится исправление ошибок с сообщением об успешности операции. При обнаружении неустранимых ошибок происходит блокирование работы прибора.
Программные функции и интерфейсы полностью описаны в эксплуатационной документации. Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Generator G4-220A |
|
Номер версии ПО |
Firmware version: 0.9.6.8 |
|
Цифровой идентификатор калибровочных данных и ПО |
«CRC: OxXXXX» |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC16 |
|
Примечание - OxXXXX - уникальные для каждого экзем сумм отображаются на индикаторе и записываются в фор] |
шляра прибора значения контрольных муляр. |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим смодулированных колебаний | |
|
Рабочий диапазон частот генератора, МГц, не менее |
от 1М0"6 до 3200 |
|
Пределы допускаемой абсолютной погрешности установки частоты генерации, Г ц |
±5-10'6-F |
|
Дискретность установки частоты, Гц |
0,1 |
|
Нестабильность частоты выходного сигнала генератора в нормальных условиях применения за любой произвольно выбранный 15-минутный интервал времени, Гц, не более |
±5-10’7-F |
|
Диапазоны установки уровня выходной мощности, дБм, не менее |
от -87 до +13 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазоны установки уровня выходного напряжения, В, не менее |
от 140’5 до 1 |
|
Пределы допускаемой относительной погрешности установки уровня выходной мощности:
|
±1 ±2 |
|
Нестабильность установленного уровня выходной мощности генератора в нормальных условиях применения за любой произвольно выбранный 15-минутный интервал времени, дБ, не более |
0,1 |
|
Дискретность установки уровня выходной мощности, дБ |
0,1 |
|
Уровень паразитных, гармонических и комбинационных спектральных составляющих, дБ, не более |
-30 |
|
Режим амплитудной модуляции (АМ) | |
|
Виды АМ |
синусоидальная прямоугольная внешняя |
|
Диапазон установки частоты внутренней синусоидальной и внутренней прямоугольной АМ, Гц, не менее |
от 0,1 до 105 |
|
Диапазон установки частоты внешней АМ, Гц, не менее |
от 10 до 105 |
|
Дискретность установки частоты внутренней синусоидальной и внутренней прямоугольной АМ, Гц |
0,1 |
|
Пределы допускаемой относительной погрешности установки частоты внутренней синусоидальной и внутренней прямоугольной АМ, % |
±0,1 |
|
Диапазон установки коэффициента внутренней синусоидальной и внутренней прямоугольной АМ, %, не менее |
от 0,1 до 99,9 |
|
Диапазон установки коэффициента внешней АМ, %, не менее |
от 0,1 до 99,9, при имод не более 1 В |
|
Дискретность установки коэффициента АМ, % |
0,1 |
|
Пределы допускаемой относительной погрешности установки коэффициента АМ, % |
±5 |
|
Режим частотной модуляции (ЧМ) | |
|
Виды ЧМ |
синусоидальная треугольная прямоугольная линейно-импульсная внешняя |
|
Диапазон установки частоты внутренней ЧМ, Гц, не менее |
от 0,1 до 105 |
|
Диапазон установки частоты внешней ЧМ, Гц, не менее |
от 1 до 105 |
|
Дискретность установки частоты внутренней ЧМ, Гц |
0,1 |
|
Пределы допускаемой относительной погрешности установки частоты внутренней ЧМ, % |
±0,1 |
|
Диапазон установки девиации внутренней ЧМ, Гц, не менее |
от 0,1 до 5-106 |
|
Диапазон установки девиации внешней ЧМ, Гц, не менее |
от 10 до 105 |
|
Дискретность установки девиации внутренней ЧМ, Гц |
0,1 |
|
Пределы допускаемой относительной погрешности установки девиации внутренней ЧМ, % |
±0,2 |
|
Диапазон установки длительностей фронтов и спадов модулирующих импульсов внутренней треугольной ЧМ, с, не менее |
от 140’3 до 600 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Дискретность установки длительностей фронтов и спадов модулирующих импульсов внутренней треугольной ЧМ, с |
1М0-3 |
|
Диапазон установки длительностей фронтов, спадов импульсов и пауз между модулирующими импульсами внутренней линейно-импульсной ЧМ, с, не менее |
от 140’3 до 600 |
|
Дискретность установки длительностей фронтов, спадов импульсов и пауз между модулирующими импульсами внутренней линейно-импульсной ЧМ, с |
1М0-6 |
|
Пределы допускаемой относительной погрешности установки приращения несущей частоты за время действия фронта модулирующего импульса внутренней треугольной и внутренней линейно-импульсной ЧМ, % |
±0,5 |
|
Диапазон установки частоты внешней ЧМ, Гц, не менее |
от 10 до 1М05 |
|
Диапазон установки девиации внешней ЧМ, Г ц, не менее |
от 250 до 1-105, при Имод не более 1 В |
|
Пределы допускаемой относительной погрешности установки девиации внешней ЧМ, % |
±5 |
|
Режим амплитудно-импульсной модуляции (АИМ) | |
|
Диапазон установки длительности прямоугольных импульсов внутренней АИМ и пауз между ними, с, не менее |
от 1М0"6 до 200 |
|
Дискретность установки длительности прямоугольных импульсов внутренней АИМ и пауз между ними, с, не менее |
от 0,1М0-6 до 0,01 |
|
Пределы допускаемой абсолютной погрешности установки длительности прямоугольных импульсов внутренней АИМ и пауз между ними, с |
±0,5М0-6 |
|
Ослабление уровня несущей частоты в паузе между импульсами внутренней АИМ и внешней АИМ, дБ, не менее |
30 |
|
Режим фазовой модуляции (ФМ) | |
|
Виды ФМ |
синусоидальная прямоугольная внешняя |
|
Диапазон установки частоты внутренней синусоидальной и прямоугольной ФМ, Г ц, не менее |
от 0,1 до 1М05 |
|
Диапазон установки частоты внешней ФМ, Гц, не менее |
от 10 до 1М05 |
|
Дискретность установки частоты внутренней синусоидальной и прямоугольной ФМ, Гц |
0,1 |
|
Пределы допускаемой относительной погрешности установки частоты внутренней синусоидальной и прямоугольной ФМ, % |
±0,1 |
|
Диапазон установки девиации внутренней синусоидальной и прямоугольной ФМ, о, не менее |
от 0,1 до 720 |
|
Диапазон установки девиации внешней ФМ, о, не менее |
от 0,1 до 720, при Имод не более 1 В |
|
Дискретность установки девиации внутренней синусоидальной и прямоугольной ФМ, о |
0,1 |
|
Пределы допускаемой относительной погрешности установки девиации внутренней синусоидальной и прямоугольной ФМ модуляции, % |
±0,2 |
|
Примечания
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы генератора с сохранением метрологических характеристик в пределах установленных норм, ч, не менее |
24 |
|
Средняя наработка генератора на отказ, ч |
40000 |
|
Гамма - процентный ресурс генератора, при y = 90 %, ч, не менее |
40000 |
|
Среднее время восстановления работоспособного состояния генератора, мин |
180 |
|
Мощность, потребляемая генератором от сети питания при номинальном напряжении, ВА, не более |
60 |
|
Масса генератора, кг, не более |
4 |
|
Габаритные размеры генератора (длина х ширина х высота), мм, не более
|
317 х 132 х 257 302 х 123 х 250 |
|
Параметры электрического питания:
|
от 198 до 242, или от 109,25 до 120,75 от 48 до 52, или от 390 до 410 |
|
Нормальные условия измерений:
|
от +15 до +25 от 50 до 80 от 630 до 795 |
|
Условия эксплуатации:
|
от 5 до 40 до 90, при температуре +25 °С от 630 до 830 |
наносится на переднюю панель генератора методом офсетной печати и на титульный лист формуляра типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Кол-во |
|
Генератор сигналов Г4-220А |
МЕРА.411645.013 |
1 |
|
Кабель сетевой |
МЕРА.685061.030 |
1 |
|
Кабель (К24(СТЫК С2, RS-232) |
МЕРА.685061.011 |
1 |
|
Кабель соединительный К25 (7,0/3,04-7,0/3,04) |
МЕРА.685061.012 |
1 |
|
Кабель соединительный К26 (Байонет-байонет) |
МЕРА.685061.013 |
1 |
|
Вставка плавка ВП2Б-1В 3,15А 250В (Размещены в сетевом фильтре) |
ОЮ0.481.005 ТУ |
2 |
|
Руководство по эксплуатации |
МЕРА.411645.013 РЭ |
1 |
|
Формуляр |
МЕРА.411645.013 ФО |
1 |
|
Футляр |
МЕРА.411915.021 |
1 |
приведены в разделе 9 «Использование генератора и порядок работы» МЕРА.411645.013РЭ «Генератор сигналов Г4-220А. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
МЕРА.411645.013 ТУ Генераторы сигналов Г4-220А. Технические условия
ИзготовительАкционерное общество «Научно-производственная компания «МЕРА»
(АО «НПК «МЕРА»)
Адрес: 350072, г. Краснодар, ул. Московская, д. 5
ИНН 2310040462
Телефон: (861) 252-11-41, тел./факс 275-99-53
Web-сайт: npkmera.ru
E-mail: mera1@mail.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея»
(ФБУ «Краснодарский ЦСМ»)
Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50, (861) (233-85-86)
Web-сайт: www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311581
