Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 747768
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 759 от 17.04.2026

2026 год
месяц April

1585 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

17 апреля 2026 г.

759

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, изготовленные с 23 октября 2017 г.
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ^апреля 2026 г. № ⁷⁵⁹

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняетс я

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утвер ж-дения акта испыт а-ний

Заявитель

Юридическое лицо, проводившее испытания

Датчики-газоанализаторы стационарные

ДГС

ЭРИС-210,

ДГС

ЭРИС-230

ДГС ЭРИС-230-1, зав. № ER23025398;

ДГС ЭРИС-210-2, зав. № ER21025380;

ДГС ЭРИС-210-2, зав. № ER21025387;

ДГС ЭРИС-210-2, зав. № ER21025388;

ДГС ЭРИС-230-1, зав. № ER23025393;

ДГС ЭРИС-230-1, зав. № ER23025394;

ДГС ЭРИС-230-1, зав. № ER23025397;

ДГС ЭРИС-230-1, зав. № ER23025383;

ДГС ЭРИС-230-1, зав. № ER23025400;

ДГС ЭРИС-210-2,

61055-15

МП 116-221-2014 с изменением № 1,

МП 116-221-2014

с изменением № 2,

МП 116-221-2014

с изменением № 3

МП 116

221-2014

МП 116-221-2014 с изменением № 4 для средств измерений, изготовленных с 23.10.2017 г., в дополнение к МП

116-221-2014

28.01

.2026

Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»), Пермский край, г. Чайковский

УНИИМ -

филиал ФГУП

«ВНИИМ

им. Д.И. Менделеева», г.

Екатеринбург

зав. № ER21025401;

ДГС ЭРИС-210-2,

зав. № ER21025402;

ДГС ЭРИС-210-2, зав. № ER21025403;

ДГС ЭРИС-210-2,

зав. № ER21025404;

ДГС ЭРИС-230-1,

зав. № ER23025405;

ДГС ЭРИС-230-1, зав. № ER23025379;

ДГС ЭРИС-230-1, зав. № ER23025408;

ДГС ЭРИС-230-1, зав. № ER23025409;

ДГС ЭРИС-230-1, зав. № ER23025410;

ДГС ЭРИС-230-1, зав. № ER23025411;

ДГС ЭРИС-230-1, зав. № ER23025412;

ДГС ЭРИС-230-1, зав. № ER23025413;

ДГС ЭРИС-230-1, зав. № ER23025414;

ДГС ЭРИС-230-1, зав. № ER23025415;

ДГС ЭРИС-230-1, зав. № ER23025416;

ДГС ЭРИС-230-1, зав. № ER23025417;

ДГС ЭРИС-230-1, зав. № ER23025419;

ДГС ЭРИС-230-1, зав. № ER23025421;

ДГС ЭРИС-230-1, зав. № ER23025422;

ДГС ЭРИС-210-2,

зав. № ER21025423;

ДГС ЭРИС-210-2,

зав. № ER21025424;

ДГС ЭРИС-210-2, зав. № ER21025425;

ДГС ЭРИС-210-2, зав. № ER21025426;

ДГС ЭРИС-210-2, зав. № ER21025428;

ДГС ЭРИС-230-1, зав. № ER23025378;

ДГС ЭРИС-230-1, зав. № ER23025430;

ДГС ЭРИС-210-2, зав. № ER21025432;

ДГС ЭРИС-210-2, зав. № ER21025438;

ДГС ЭРИС-210-1, зав. № ER21025386;

ДГС ЭРИС-230-1, зав. № ER23025440;

ДГС ЭРИС-230-3, зав. № ER23025441;

ДГС ЭРИС-230-3, зав. № ER23025442;

ДГС ЭРИС-230-3, зав. № ER23025443;

ДГС ЭРИС-230-3, зав. № ER23025445;

ДГС ЭРИС-230-3, зав. № ER23025447;

ДГС ЭРИС-230-3, зав. № ER23025449;

ДГС ЭРИС-230-3, зав. № ER23025450;

ДГС ЭРИС-210-1, зав. № ER21025387;

ДГС ЭРИС-210-1, зав. № ER21025453;

ДГС ЭРИС-210-1, зав. № ER21025454;

ДГС ЭРИС-210-1, зав. № ER21025455;

ДГС ЭРИС-210-1,

зав. № ER21025456;

ДГС ЭРИС-210-1, зав. № ER21025457;

ДГС ЭРИС-210-3, зав. № ER21025381;

ДГС ЭРИС-210-1, зав. № ER21025360;

ДГС ЭРИС-210-1, зав. № ER21025354;

ДГС ЭРИС-210-1, зав. № ER21025355;

ДГС ЭРИС-210-1, зав. № ER21025356;

ДГС ЭРИС-210-1, зав. № ER21025357;

ДГС ЭРИС-210-1, зав. № ER21025358;

ДГС ЭРИС-210-1, зав. № ER21025359;

ДГС ЭРИС-230-3, зав. № ER23025361;

ДГС ЭРИС-230-3, зав. № ER23025362;

ДГС ЭРИС-230-3, зав. № ER23025363;

ДГС ЭРИС-230-3, зав. № ER23025364;

ДГС ЭРИС-210-1,

зав. № ER21025367

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » апреля 2026 Г. № _ ⁹

Лист № 1 Регистрационный № 61055-15 Всего листов 39

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 Назначение средства измерений

Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 (далее -датчики-газоанализаторы ДГС) предназначены для измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия датчиков-газоанализаторов ДГС - оптический, термокаталитический, электрохимический.

Датчики-газоанализаторы ДГС являются одноканальными стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющими следующие функции:

- измерение объемной доли или массовой концентрации горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов довзрывоопасных концентраций (ДВК) (по ГОСТ 12.1.005-88) и предельно допустимые концентрации (ПДК);
- выдачу унифицированного токового сигнала от 4 до 20 мА;
- выдачу ненормированного сигнала в мВ (только для выносного высокотемпературного термокаталитического чувствительного элемента ERIS XS HT);
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART и E-WIRE (цифровой, беспроводной протокол, для передачи данных об измеренных значениях в режиме реального времени. Передача данных осуществляется в кодированном виде, шифрованной 128 битным ключом E-Key и динамическим кодом E-DKey) (опции оснащаются по заказу).

Конструктивно датчики-газоанализаторы ДГС состоят из корпуса, в который помещены сенсор (IR (или MEMS/TDLAS) - инфракрасный, CT - термокаталитический, EC -

электрохимический, FR - инфракрасный на хладоны), переходная плата и плата преобразования. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование определяемого компонента, поправочные коэффициенты, диапазон измерений. Настройка датчика-газоанализатора ДГС после замены сенсора на идентичный не требуется.

Дополнительно (по заказу) датчики-газоанализаторы ДГС могут иметь реле АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (реле ПОРОГ 3 для исполнений, предназначенных для измерений массовой концентрации и (или) объемной доли (довзрывоопасной концентрации) аммиака), интерфейс HART (разъем для подключения HART коммуникатора), модуль беспроводной передачи (с частотой 433 МГц, 864-870 МГц, 2,4 ГГц по протоколам LoRaWAN, LORA, E-WIRE, NB-IoT, LTE(GSM)), модуль автономного питания, выносной модуль (выносной дисплей), выносной измерительный модуль (может быть установлен удаленно - до 30 метров от датчика), выносной чувствительный элемент ERIS XS (может быть установлен удаленно - до 30 метров от датчика), выносной высокотемпературный термокаталитический чувствительный элемент ERIS XS HT для применения в средах с температурой окружающего воздуха до плюс 150 °С; свето-звуковой оповещатель СЗО.

Датчики-газоанализаторы ДГС ЭРИС-230 отличаются от ДГС ЭРИС-210 наличием цифрового дисплея и разновидностью светодиодной индикации состояния.

Корпуса имеют по два конструктивных исполнения, отличающихся габаритными размерами, массой, количеством отверстий для подключения внешних цепей (2 или 4 - определяется при заказе) и внешним видом: корпус типа А (для исполнений ДГС ЭРИС-210-1, ДГС ЭРИС 230-2, ДГС ЭРИС 230-3), корпус типа Б (для исполнений ДГС ЭРИС-210-2, ДГС ЭРИС 230-1), в цилиндрическом корпусе (для исполнения ДГС ЭРИС-210-3).

Датчики-газоанализаторы ДГС имеют по 3 исполнения, отличающиеся исполнением корпуса:

ДГС ЭРИС-210-1 оснащен светодиодом состояния - в центре лицевой панели и модулем световой сигнализации в виде кольца, расположенного на лицевой панели (при наличии модуля беспроводной передачи светодиод состояния только в центре лицевой панели), выпускается в корпусе типа А, из нержавеющей стали или из окрашенного алюминия;

ДГС ЭРИС-210-2 оснащен светодиодом состояния - в центре лицевой панели и модулем световой сигнализации в виде кольца, расположенного на лицевой панели (при наличии модуля беспроводной передачи светодиод состояния только в центре лицевой панели), выпускается в корпусе типа Б, из нержавеющей стали или из окрашенного алюминия;

ДГС ЭРИС-210-3 выпускается в цилиндрическом корпусе со светодиодом состояния и цифровым трехразрядным дисплеем, корпус выполнен из окрашенного алюминия или стали, может комплектоваться различными клеммными коробками;

ДГС ЭРИС-230-1 оснащен тремя светодиодами состояния и OLED графическим дисплеем, не имеет модуля световой сигнализации, выпускается в корпусе типа Б, из нержавеющей стали или из окрашенного алюминия;

ДГС ЭРИС-230-2 не имеет модуля световой сигнализации в виде кольца. Оснащен четырьмя светодиодами состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе типа А, из нержавеющей стали или из окрашенного алюминия;

ДГС ЭРИС-230-3 оснащен тремя светодиодами состояния и OLED графическим дисплеем, не имеет модуля световой сигнализации, выпускается в корпусе типа А, из нержавеющей стали или из окрашенного алюминия.

Выносные чувствительные элементы ERIS XS и ERIS XS HT выпускаются в корпусе без индикации, корпус выполнен из окрашенного алюминия или стали.

Цвета окрашиваемых корпусов определяются при заказе.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха датчики-газоанализаторы ДГС соответствуют исполнению Д3 по ГОСТ Р 52931-2008.

Датчики-газоанализаторы ДГС могут использоваться в составе газоаналитических систем, систем автоматизации или в качестве самостоятельного изделия.

Для защиты от несанкционированного доступа предусмотрена пломбировка. Пломбы выполнены в виде разрушаемых наклеек, наносятся на стык корпуса с измерительным модулем и под влагозащитной насадкой (для исполнения ДГС ЭРИС-210-3).

Заводской номер датчиков-газоанализаторов ДГС наносится на шильд, закрепленный на корпусе датчиков-газоанализаторов ДГС, и имеет буквенно-цифровой формат. Способ нанесения маркировки - лазерная гравировка или альтернативный способ.

Нанесение знака поверки на датчики-газоанализаторы ДГС не предусмотрено.

Общий вид датчиков-газоанализаторов ДГС, выносных измерительных модулей, выносных чувствительных элементов ERIS XS и ERIS XS HT, места нанесения знака утверждения типа и заводского номера, места пломбировки от несанкционированного доступа представлены на рисунках 1-9.

место нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №759 от 17.04.2026, https://oei-analitika.ru

место пломбировки

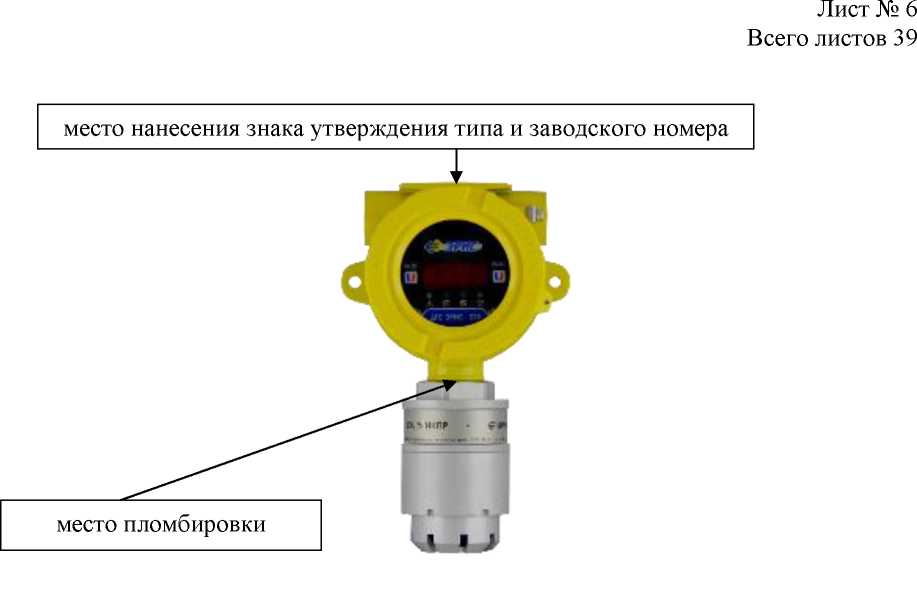

Рисунок 1 - Общий вид датчиков-газоанализаторов ДГС исполнения ДГС ЭРИС-210-1 с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа. Слева направо: моноблочное исполнение; исполнение с выносным измерительным модулем; исполнение c выносным чувствительным элементом ERIS XS (дополнительная опция, один из видов монтажа)

место нанесения знака утверждения типа и заводского номера

место пломбировки

Рисунок 2 - Общий вид датчиков-газоанализаторов ДГС исполнения ДГС ЭРИС-210-2 с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа. Слева направо: исполнения с 2 или 4 отверстиями для подключения внешних цепей; исполнение с выносным измерительным модулем; исполнение c выносным чувствительным элементом ERIS XS (дополнительная опция, один из видов монтажа)

Рисунок 3 - Общий вид датчиков-газоанализаторов ДГС исполнения ДГС ЭРИС-210-3 с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа

место нанесения знака утверждения типа и заводского номера

место пломбировки

Рисунок 4 - Общий вид датчиков-газоанализаторов ДГС исполнения ДГС ЭРИС-230-1 с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа. Слева направо: исполнения с 2 или 4 отверстиями для подключения внешних цепей; исполнение с выносным измерительным модулем; исполнение c выносным чувствительным элементом ERIS XS (дополнительная опция, один из видов монтажа)

Рисунок 5 - Общий вид датчиков-газоанализаторов ДГС исполнения ДГС ЭРИС-230-2 с указанием мест нанесения знака утверждения типа и заводского номера, места пломбировки от несанкционированного доступа

место нанесения знака утверждения типа и заводского номера

место пломбировки

Рисунок 6 - Общий вид датчиков-газоанализаторов ДГС исполнения ДГС ЭРИС-230-3 с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа. Слева направо: моноблочное исполнение; исполнение с выносным измерительным модулем; исполнение c выносным чувствительным элементом ERIS XS (дополнительная опция, один из видов монтажа)

Рисунок 7 - Общий вид выносного высокотемпературного термокаталитического чувствительного элемента ERIS XS HT

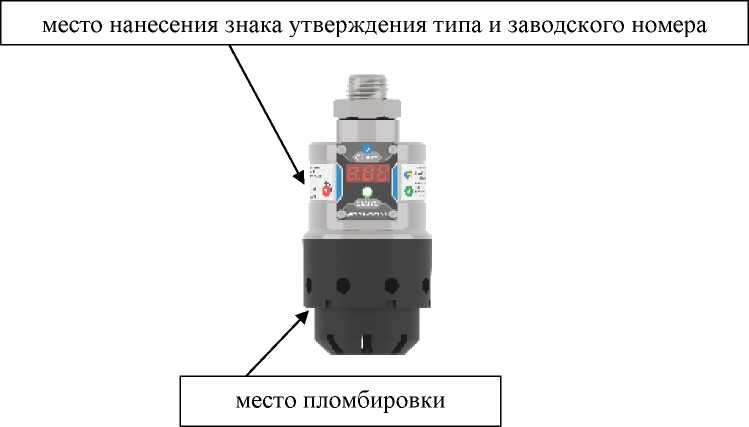

Рисунок 8 - Общий вид выносного чувствительного элемента ERIS XS. Слева направо: исполнения с разными креплениями винтов

Рисунок 9 - Общий вид датчиков-газоанализаторов ДГС в корпусах из нержавеющей стали с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа. Слева направо: исполнение ДГС ЭРИС-210-1 (исполнение в корпусе типа А), исполнение ДГС ЭРИС-210-2 (исполнение в корпусе типа Б), исполнение ДГС ЭРИС-230-3 (исполнение в корпусе типа А), исполнение ДГС ЭРИС-230-1 (исполнение в корпусе типа Б), исполнение ДГС ЭРИС-210-2 (исполнение в корпусе типа Б для подключения 4 внешних цепей), исполнение ДГС ЭРИС-230-1 (исполнение в корпусе типа Б для подключения 4 внешних цепей)

место нанесения знака утверждения типа и заводского номера

место пломбировки

Датчик-газоанализатор
стационарный ДГС ЭРИС-210
исп. ДГС ЭРИС-210-	1
\|3ав. № ER210251270	Г
Год выпуска 2025 О 1Ех d [ia Ga] ПС Тб Gb X	[X	О
степень защиты iroo/lro/	ЕНЕ
Диапазон температуры окружающей среды (-60...+65) С	ЕНЕ
ЕАЭС RU C-RU.XXXX.X.XXXXX/XX ОС ООО «хххххххххххх»
ООО «ЭРИС», Россия тел 8 (800) 550-07-15 eriskip.com

Рисунок 10 - Шильд

Программное обеспечение

Датчики-газоанализаторы ДГС имеют следующие виды программного обеспечения (далее - ПО), разработанные изготовителем:

- встроенное ПО обеспечивает непрерывное автоматическое измерение массовой концентрации и (или) объемной доли (довзрывоопасной концентрации) горючих газов, паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, летучих органических соединений и кислорода; контроль за превышением установленных пороговых значений; непрерывную самодиагностику аппаратной части датчиков-газоанализаторов ДГС; преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи;
- внешнее ПО предназначено для просмотра, изменения конфигурации датчиков-газоанализаторов ДГС, настройки токового выхода и чувствительности сенсоров по газу; просмотра содержимого архива измерений.

Влияние ПО учтено при нормировании метрологических характеристик датчиков-газоанализаторов ДГС.

Идентификационные данные встроенного ПО датчиков-газоанализаторов ДГС указаны в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DGS 210.bin	DGS 230.bin
Номер версии (идентификационный номер ПО)	V.3.XX.XXX	V.3.XX.XXX
Цифровой идентификатор ПО	-	-
Примечание - «Х» - относится к метрологически незначимой части ПО и принимает значения от 0 до 9.

Защита ПО датчиков-газоанализаторов ДГС от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Наименования определяемых компонентов, диапазоны измерений объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемых компонентов и пределы

допускаемой основной абсолютной погрешности датчиков-газоанализаторов ДГС с инфракрасным сенсором IR (или MEMS/TDLAS)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Метан CH4	IR-CH4-100T	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.)	±0,13 % (±3 % НКПР)
	IR-CH4-100T	от 0 до 4,4 % (от 0 до 100 % НКПР)	св. 2,2 до 4,4 % (св. 50 до 100 % НКПР)	±(0,058^Свх+0,004)⁵⁾ % (±(0,062^Свх-0,1)⁵⁾ % НКПР)
	IR-CH4-50T	от 0 до 2,2 % (от 0 до 50 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
	IR-CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.)	±0,22 % (±5 % НКПР)
	IR-CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	св. 2,2 до 4,4 % (св. 50 до 100 % НКПР)	± (0,02^Свх+0,176)⁵⁾ % (± (0,02- Свх +4)⁵⁾ % НКПР)
	IR-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	IR-CH4-100%	от 0 до 100 %	от 0 до 100 %	±(0,1+0,049-Свх) %
	IR-CH4-100L	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	IR-CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±75 мг/м³
	IR-CH4-3000	от 0 до 3000 мг/м³	св.500 до 3000 мг/м³	± (0,15^Свх)⁵⁾ мг/м³
	IR-CH4-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±75 мг/м³
	IR-CH4-7000	от 0 до 7000 мг/м³	св. 500 до 7000 мг/м³	± (0,15^Свх)⁵⁾ мг/м³
Этилен C2H4	Ж-С2Н4-50Т	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
	IR-C2H4-50	от 0 до 2,3 % (от 0 до 100 % НКПР)	0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
	IR-C2H4-I00	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 2,3 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Пропан СзН8	IR-C3H8-100T	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.)	±0,05 % (±3 % НКПР)
	IR-C3H8-100T	от 0 до 1,7 % (от 0 до 100 % НКПР)	св. 0,85 до 1,70 % (св. 50 до 100 % НКПР)	±(0,06РСвх-0,001)⁵⁾ % (±(0,062^Свх-0,1)⁵⁾ % НКПР)
	IR-C3H8-50T	от 0 до 0,85 % (от 0 до 50 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
	IR-C3H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.)	±0,09 % (±5 % НКПР)
	IR-C3H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	св. 0,85 до 1,70 % (св. 50 до 100 % НКПР)	± (0,02^Свх+0,068)⁵⁾ % (± (0,02^Свх +4)⁵⁾% НКПР)
	IR-C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
	IR-C3H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
	IR-C3H8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±75 мг/м³
	IR-C3H8-3000	от 0 до 3000 мг/м³	св. 500 до 3000 мг/м³	± (0,15^Свх)⁵⁾ мг/м³
Бутан C4H10	IR-C4H10-50T	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
	IR-C4H10-50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
	IR-C4H10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
1-бутен C4H8	IR-C4H8-50T	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
1-бутен C4H8	IR-C4H8-50	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
Изобутан i-C4Hio	IR-i-C4H10- 50Т	от 0 до 1,3 % (от 0 до 100 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
Изобутан i-C4Hio	IR-i-C4H10-50	от 0 до 1,3 % (от 0 до 100 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
н-пентан C5H12	IR-C5H12-50T	от 0 до 1,1 % (от 0 до 100 % НКПР)	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
	IR-C5H12-50	от 0 до 1,1 % (от 0 до 100 % НКПР)	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
	IR-C5H12-100	от 0 до 1,1 % (от 0 до 100 % НКПР)	от 0 до 1,1 % (от 0 до 100 % НКПР)	±0,06 % (±5 % НКПР)
Циклопентан С5Н10	IR-C5H10-50T	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
Циклопентан С5Н10	IR-C5H10-50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
Гексан C6H14	IR-C6H14-50T	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
	IR-C6H14-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
	IR-C6H14-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Цикло-гексан СбН12	IR-C6H12-50T	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Цикло-гексан СбН12	IR-C6H12-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	IR-C2H6-50T	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
	IR-C2H6-50	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
	IR-C2H6-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	IR-СНзОН- 50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,18 % (±3 % НКПР)
	IR-CH3OH-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,30 % (±5 % НКПР)
	IR-СНзОН- 100	от 0 до 6,0 % (от 0 до 100 % НКПР)	от 0 до 3,0 % включ. (от 0 до 50 % НКПР включ.)	±0,30 % (±5 % НКПР)
	IR-СНзОН- 100	от 0 до 6,0 % (от 0 до 100 % НКПР)	св. 3,0 до 6,0 % (св. 50 до 100 % НКПР)	±(0,02^Свх+0,24)⁵⁾ % (±(0,02^Свх+4)⁵⁾ % НКПР)
Пары нефтепро-дуктов⁴⁾	IR-CH-nH-50	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Бензол СбНб	Ж-СбНб-50Т	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
	Ж-СбНб-50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
	IR-СбНб-ЮО	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 100 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен СзНб	Ж-СзНб-50Т	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
	Ж-СзНб-50	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,10 % (±5 % НКПР)
	^-СзНб-100	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 2,0 % (от 0 до 100 % НКПР)	±0,10 % (±5 % НКПР)
Этанол С2Н5ОН	Ж-С2Н5ОН- 50Т	от 0 до 3,1 % (от 0 до 100 % НКПР)	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,09 % (±3 % НКПР)
Этанол С2Н5ОН	Ж-С2Н5ОН- 50	от 0 до 3,1 % (от 0 до 100 % НКПР)	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,16 % (±5 % НКПР)
Гептан С7Н16	IR-C71116-50I	от 0 до 0,85 % (от 0 до 100 % НКПР)	от 0 до 0,425 % (от 0 до 50 % НКПР)	± 0,03 % (±3 % НКПР)
	Ж-С7Н16-50	от 0 до 0,85 % (от 0 до 100 % НКПР)	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
	Ж-С7Н16-ЮО	от 0 до 0,85 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 100 % НКПР)	±0,04 % (±5 % НКПР)
Оксид этилена С2Н4О	Ж-С2Н4О- 50Т	от 0 до 2,6 % (от 0 до 100 % НКПР)	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,08 % (±3 % НКПР)
Оксид этилена С2Н4О	Ж-С2Н4О-50	от 0 до 2,6 % (от 0 до 100 % НКПР)	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
Диоксид углерода СО2	Ж-СО2-2,5	от 0 до 2,5 %	от 0 до 0,5 % включ.	±0,05 %
	Ж-СО2-2,5	от 0 до 2,5 %	св. 0,5 до 2,5 %	±(0,0028^Свх+0,118)⁵⁾ %
	Ж-СО2-5	от 0 до 5,0 %	от 0 до 2,5 % включ.	±0,13 %
	Ж-СО2-5	от 0 до 5,0 %	св. 2,5 до 5,0 %	±(0,0028^Свх+0,118)⁵⁾ %
2-пропанон (ацетон) СзНбО	IR- СзНбО - 50Т	от 0 до 2,5 % (от 0 до 100 % НКПР)	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,08 % (±3 % НКПР)
2-пропанон (ацетон) СзНбО	IR- СзНбО -50	от 0 до 2,5 % (от 0 до 100 % НКПР)	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
Изобутилен i-C4H8	IR-i-C4H8-50I	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
Изобутилен i-C4H8	IR-i-C4H8-50	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Изопрен C5H8	Ж-С5Н8-50Т	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
Изопрен C5H8	IR-C5H8-50	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
Ацетилен С2Н2	Ж-С2Н2-50Т	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
Ацетилен С2Н2	Ж-С2Н2-50	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	Ж-СзНз^ 50Т	от 0 до 2,8 % (от 0 до 100 % НКПР)	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,09 % (±3 % НКПР)
Акрилонитрил C3H3N	Ж-СзНз^50	от 0 до 2,8 % (от 0 до 100 % НКПР)	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Толуол С7Н8	Ж-С7Н8-50Т	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Толуол С7Н8	Ж-С7Н8-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	Ж-С8Н10-50Т	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Этилбензол С8Н10	IR- С8Н10-50	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
н-октан С8Н18	Ж-С8Н18-50Т	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
н-октан С8Н18	1И-С8Н18-50	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Этилацетат С4Н8О2	IR- С4Н8О2- 50Т	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Этилацетат С4Н8О2	IR- С4Н8О2- 50	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,10 % (±5 % НКПР)
Бутилацетат С6Н12О2	IR- С6Н12О2-50Т	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
Бутилацетат С6Н12О2	IR- С6Н12О2- 50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
1,3- бутадиен (дивинил) С4Н6	Ж-С4Н6-50Т	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
1,3- бутадиен (дивинил) С4Н6	Ж-С4Н6-50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
1,2-дихлорэтан C2H4CI2	^-С2Н4С12- 50Т	от 0 до 6,2 % (от 0 до 100 % НКПР)	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,19 % (±3 % НКПР)
1,2-дихлорэтан C2H4CI2	П<-СЧ1.\|СЪ- 50	от 0 до 6,2 % (от 0 до 100 % НКПР)	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметил-сульфид C2H6S	IR- C2H6S- 50Т	от 0 до 2,2 % (от 0 до 100 % НКПР)	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
Диметил-сульфид C2H6S	IR- C2H6S-50	от 0 до 2,2 % (от 0 до 100 % НКПР)	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	Ж-СбН12-50Т	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
1-гексен СбН12	Ж-СбНп-50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
1-бутанол C4H9OH	Ж-С4Н9ОН- 50Т	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
1-бутанол C4H9OH	Ж-С4Н9ОН- 50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
2-бутанол sec-C4H9OH	IR-sec- С4Н9ОН-50Т	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
2-бутанол sec-C4H9OH	IR-sec- С4Н9ОН-50	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
Нонан С9Н20	Ж-С9Н20-50Т	от 0 до 0,7 % (от 0 до 100 % НКПР)	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,02 % (±3 % НКПР)
Нонан С9Н20	Ж-С9Н20-50	от 0 до 0,7 % (от 0 до 100 % НКПР)	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Стирол С8Н8	Ж-С8Н8-50Т	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Стирол С8Н8	IR-C8H8-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Винил-хло-рид С2Н3С1	Ж-С2Н3С1- 50Т	от 0 до 3,6 % (от 0 до 100 % НКПР)	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,11 % (±3 % НКПР)
Винил-хло-рид С2Н3С1	IR-СЧ hCl-50	от 0 до 3,6 % (от 0 до 100 % НКПР)	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	Ж-СэН>-50Т	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
Циклопропан СзНб	Ж-СэН>-50	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)

Определяемый компо-_нент¹⁾

Модификация

сенсора

Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)

Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)

Диметиловый эфир

С2Н6О

Ж-С2Н5О-

50Т

от 0 до 2,7 % (от 0 до 100 % НКПР)

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,08 %

(±3 % НКПР)

Ж-С2НбО-50

от 0 до 2,7 % (от 0 до 100 % НКПР)

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

Ш.-С4Н10О-

50Т

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

IR-('.|I 110О-5С)

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Оксид пропилена

СзНбО

IR-СзНбО-

50Т

от 0 до 1,9 % (от 0 до 100 % НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

Ш.-СзНбО-50

от 0 до 1,9 % (от 0 до 100 % НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Хлор-бензол C6H5CI

И<-СбИС1-

50Т

от 0 до 1,3 %

(от 0 до 100 % НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

Ш.-СбН>С1-50

от 0 до 1,3 %

(от 0 до 100 % НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

2-бутанон

C4H8O

Ш.-С4Н8О-

50Т

от 0 до 1,5 %

(от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

Ш.-С4Н8О-50

от 0 до 1,5 %

(от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил-

2-пропанол tert-

С4Н9ОH

IR-tert-

С4Н9ОH-50Т

от 0 до 1,8 %

(от 0 до 100 % НКПР)

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

IR-tert-

С4Н9ОH-50

от 0 до 1,8 %

(от 0 до 100 % НКПР)

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-

2-метил пропан (метилтретбутиловый эфир) tert-

С5Н12О

IR-tert-

С5Н12О-50Т

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

IR-tert-

С5Н12О-50

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

1,4-

диметилбе нзол (п-ксилол)

Р-С8Н10

1И-р-С8Н10-50

от 0 до 0,9 % (от 0 до 100 % НКПР)

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
1,2-диметилбе нзол (о-ксилол) О-С8Н10	IR-O-C8H1O-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
1,3-диметил-бензол (м-ксилол) m-C8Hio	IR-m-C8H10- 50	от 0 до 0,5 % (от 0 до 50 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Изопропиловый спирт С3Н8О	IR-C3H8O-50	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,10 % (±5 % НКПР)
1-октен С8Н16	IR-C8H16-50T	от 0 до 0,9 % (от 0 до 100 % НКПР)	от 0 до 0,45 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
1-октен С8Н16	IR-C8H16-50	от 0 до 0,9 % (от 0 до 100 % НКПР)	от 0 до 0,45 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Метантиол (метилмер-каптан) dhSH	IR-CH3SH-50	от 0 до 4,1 % (от 0 до 100 % НКПР)	от 0 до 2,05 % (от 0 до 50 % НКПР)	±0,21 % (±5 % НКПР)
Этантиол (этилмер-каптан) C2H5SH	IR-C2H5SH- 50	от 0 до 2,8 % (от 0 до 100 % НКПР)	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
1,3-Пента-диен C5H8	IR-C5H8-50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Ацетонитрил C2H3N	IR-C2H3N-50	от 0 до 3,0 % (от 0 до 100 % НКПР)	от 0 до 1,5 % (от 0 до 50 % НКПР)	±0,15 % (±5 % НКПР)
1,2,3 или 1,3,5-три-метилбен-зол С9Н12	IR-C9H12-50	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
2,3-дитиа-бутан (диметилдисульфид) C2H6S2	IR-С2Н6S2-50	от 0 до 1,1 % (от 0 до 100 % НКПР)	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Сумма углеводородов CH (Сх-Су) (по метану)	IR-CxCyCH4- 100	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	IR-CxCyCH4- 50	от 0 до 2,2 % (от 0 до 50 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	IR-CxCyCH4- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³включ.	±75 мг/м³
	IR-CxCyCH4- 3000	от 0 до 3000 мг/м³	св. 500 до 3000 мг/м³	± (0,15^Свх)⁵⁾ мг/м³
	IR-CxCyCH4- 7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³включ.	±75 мг/м³
	IR-CxCyCH4- 7000	от 0 до 7000 мг/м³	св. 500 до 7000 мг/м³	± (0,15^Свх)⁵⁾ мг/м³
Сумма углеводородов CH (Сх-Су) (по пропану)	IR-CxCyC3H8- 100	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
	IR-CxCyC3H8- 50	от 0 до 0,85 % (от 0 до 50 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
	IR-CxCyC3H8- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	±75 мг/м³
	IR-CxCyC3H8- 3000	от 0 до 3000 мг/м³	св. 500 до 3000 мг/м³	± (0,15^Свх)⁵⁾ мг/м³
	IR-CxCyC3H8- 7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	±75 мг/м³
	IR-CxCyC3H8- 7000	от 0 до 7000 мг/м³	св. 500 до 7000 мг/м³	± (0,15^Свх)⁵⁾ мг/м³
Диэтилами н С4Н1^	IR-C4H11N-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
1-пропанол C3H8O	Ж-С3Н8О-50	от 0 до 1,05 % (от 0 до 50 % НКПР)	от 0 до 1,05 % (от 0 до 50 % НКПР)	±0,105 % (±5 % НКПР)
Уксусная кислота C2H4O2	Ж-С2Н4О2-50	от 0 до 2 % (от 0 до 50 % НКПР)	от 0 до 2 % (от 0 до 50 % НКПР)	±0,2 % (±5 % НКПР)
Тетрагидрофуран (оксолан) C4H8O	Ж-С4Н8О(2)- 50	от 0 до 0,75 % (от 0 до 50 % НКПР)	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)

Определяемый компо-_нент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
2-метилбутан (изопентан) i-C5Hl2	Ж4-С5Н12- 50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,039 % (±3 % НКПР)
2-метилбутан (изопентан) i-C5Hl2	Ж4-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
Кислород О2	IR-ОЫ	от 0 до 1 %	от 0 до 1 %	±0,03 %
	П<-О₂-3	от 0 до 3 %	от 0 до 3 %	±0,06 %
	IR-(>-5	от 0 до 5 %	от 0 до 5 %	±0,15 %
	IR-(>-l0	от 0 до 10 %	от 0 до 10 %	±0,2 %
	IR-(>-30	от 0 до 30 %	от 0 до 30 %	±0,2 %
	Ж-О2-100	от 0 до 100 %	от 0 до 100 %	±1 %
¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики-газоанализаторы ДГС применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009. ²⁾ Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида. ⁴⁾ Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, топливо для реактивных двигателей по ГОСТ 10227-86, газовый конденсат по ГОСТ Р 54389-2011, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть по ГОСТ Р 51858-2002, мазут по ГОСТ 10585-2013, скипидар по ГОСТ 1571-82, нафта по ГОСТ 33902-2016. ⁵⁾ Свх - объемная доля определяемого компонента на входе датчика-газоанализатора ДГС, % (% НКПР, мг/м³).

Таблица 3 - Наименования определяемых компонентов, диапазоны измерений объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемых компонентов и пределы допускаемой основной абсолютной погрешности датчиков-газоанализаторов ДГС с термокаталитическим сенсором (СТ)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Метан	СТ-СН4-50Т	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
CH4	CT-CH4-50	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
Сумма угле-	СТ-СхНуСН4-50Т	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
водородов по метану СхНу	СТ-СхНуСН4-50	от 0 до 4,4 % (от 0 до 100 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
Этилен	СТ-С2Н4-50Т	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
C2H4	CT-C2H4-50	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Пропан	СТ-СзН8-50Т	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
C3H8	СТ-СзН8-50	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
Сумма угле-	СТ-СхНуСзН8- 50Т	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
водородов по пропану СхНу	СТ-СхНуСзН8-50	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
Бутан	СТ-С4Н10-50Т	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
C4H10	CT-C4H10-50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1-бутен	СТ-С4Н8-50Т	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
C4H8	CT-C4H8-50	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
Изобутан	СТ4-С4Н1о-50Т	от 0 до 1,3 % (от 0 до 100 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
i-C4Hio	CT-i-C4Hio-50	от 0 до 1,3 % (от 0 до 100 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
н-пентан	CT-C5H12-50T	от 0 до 1,1 % (от 0 до 100 % НКПР)	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
C5H12	CT-C5H12-50	от 0 до 1,1 % (от 0 до 100 % НКПР)	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Циклопентан	СТ-С5Н10-50Т	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
С5Н10	СТ-С5Н10-50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
Гексан	СТ-СбН14-50Т	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
C6H14	CT-C6H14-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан	СТ-СбН12-50Т	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
СбН12	СТ-СбН12-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан	CT-C2H6-50T	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
C2H6	CT-C2H6-50	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол	СТ-СНзОН-50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,18 % (±3 % НКПР)
СНзОН	СТ-СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,30 % (±5 % НКПР)
Бензол	СТ-СбНб-50Т	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
СбНб	СТ-СбНб-50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен	СТ-СзНб-50Т	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
СзНб	СТ-СзНб-50	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,10 % (±5 % НКПР)
Этанол	СТ-С2Н5ОН-50Т	от 0 до 3,1 % (от 0 до 100 % НКПР)	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,09 % (±3 % НКПР)
С2Н5ОН	СТ-С2Н5ОН-50	от 0 до 3,1 % (от 0 до 100 % НКПР)	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,16 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Гептан С7Н16	СТ-С7Н16-50Т	от 0 до 0,85 % (от 0 до 100 % НКПР)	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Гептан С7Н16	СТ-С7Н16-50	от 0 до 0,85 % (от 0 до 100 % НКПР)	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Оксид этилена С2Н4О	CT- С2Н4О-50Т	от 0 до 2,6 % (от 0 до 100 % НКПР)	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,08 % (±3 % НКПР)
Оксид этилена С2Н4О	СТ-С2Н4О-50	от 0 до 2,6 % (от 0 до 100 % НКПР)	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-пропанон (ацетон) СзНбО	CT- СзНбО -50Т	от 0 до 2,5 % (от 0 до 100 % НКПР)	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,08 % (±3 % НКПР)
2-пропанон (ацетон) СзНбО	CT- СзНбО -50	от 0 до 2,5 % (от 0 до 100 % НКПР)	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
Водород Н2	СТ-Н2-50Т	от 0 до 4,0 % (от 0 до 100 % НКПР)	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,12 % (±3 % НКПР)
Водород Н2	СТ-Н2-50	от 0 до 4,0 % (от 0 до 100 % НКПР)	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,20 % (±5 % НКПР)
Изобутилен i-C4H8	CT-i-C4Hs-50I	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
Изобутилен i-C4H8	CT-i-C4H8-50	от 0 до 1,6 % (от 0 до 100 % НКПР)	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
Изопрен C5H8	CT- С5Н8-50Т	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
Изопрен C5H8	CT-C5H8-50	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
Ацетилен С2Н2	СТ-С2Н2-50Т	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
Ацетилен С2Н2	СТ-С2Н2-50	от 0 до 2,3 % (от 0 до 100 % НКПР)	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил СзНзN	СТ-СзНз^50Т	от 0 до 2,8 % (от 0 до 100 % НКПР)	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,09 % (±3 % НКПР)
Акрилонитрил СзНзN	СТ-СзНз^50	от 0 до 2,8 % (от 0 до 100 % НКПР)	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Толуол С7Н8	СТ-С7Н8-50Т	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Толуол С7Н8	СТ-С7Н8-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Этилбензол С8Н10	СТ-С8Н1О-50Т	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Этилбензол С8Н10	СТ-С8Н1О-50	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
н-октан С8Н18	СТ-С8Н18-50Т	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
н-октан С8Н18	СТ-С8Н18-50	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Этилацетат С4Н8О2	СТ-С4Н8О2-50Т	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Этилацетат С4Н8О2	СТ-С4Н8О2-50	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,10 % (±5 % НКПР)
Бутилацетат С6Н12О2	CT- СбН12О2-50Т	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
Бутилацетат С6Н12О2	CT- С6Н12О2-50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
1,3-бутадиен (дивинил) С4Н6	СТ-С4Н6-50Т	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	СТ-С4Н6-50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан C2H4CI2	СТ-С2Н4С12-50Т	от 0 до 6,2 % (от 0 до 100 % НКПР)	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,19 % (±3 % НКПР)
1,2-дихлорэтан C2H4CI2	СТ-С2Н4С12-50	от 0 до 6,2 % (от 0 до 100 % НКПР)	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметил-сульфид C2H6S	CT- C2H6S-50Т	от 0 до 2,2 % (от 0 до 100 % НКПР)	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
Диметил-сульфид C2H6S	CT- C2H6S-50	от 0 до 2,2 % (от 0 до 100 % НКПР)	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен СбН12	СТ-СбН12-50Т	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
1-гексен СбН12	СТ-СбН12-50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
1-бутанол C4H9OH	СТ-С4Н9ОН-50Т	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
1-бутанол C4H9OH	СТ-С4Н9ОН-50	от 0 до 1,4 % (от 0 до 100 % НКПР)	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
2-бутанол	СТ^ес-С4Н9ОН- 50Т	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
sec-C4H9OH	СТ^ес-С4Н9ОН- 50	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
Нонан	СТ-С9Н20-50Т	от 0 до 0,7 % (от 0 до 100 % НКПР)	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,02 % (±3 % НКПР)
С9Н20	СТ-С9Н20-50	от 0 до 0,7 % (от 0 до 100 % НКПР)	от 0 до 0,35 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Стирол	СТ-С8Н8-50Т	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
С8Н8	CT-C8H8-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Винилхлорид	СТ-С2НзС1-50Т	от 0 до 3,6 % (от 0 до 100 % НКПР)	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,11 % (±3 % НКПР)
С2Н3С1	СТ-С2НзС1-50	от 0 до 3,6 % (от 0 до 100 % НКПР)	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан	СТ-СзНб-50Т	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,07 % (±3 % НКПР)
СзНб	СТ-СзНб-50	от 0 до 2,4 % (от 0 до 100 % НКПР)	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2Н6О	СТ-С2НбО-50Т	от 0 до 2,7 % (от 0 до 100 % НКПР)	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,08 % (±3 % НКПР)
Диметиловый эфир С2Н6О	СТ-С2НбО-50	от 0 до 2,7 % (от 0 до 100 % НКПР)	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	СТ-С4Н10О-50Т	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
Диэтиловый эфир С4Н10О	СТ-С4Н10О-50	от 0 до 1,7 % (от 0 до 100 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
Оксид	СТ-СзНбО-50Т	от 0 до 1,9 % (от 0 до 100 % НКПР)	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
пропилена СзНбО	СТ-СзНбО-50	от 0 до 1,9 % (от 0 до 100 % НКПР)	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,10 % (±5 % НКПР)
Хлорбензол	СТ-СбН5С1-50Т	от 0 до 1,3 % (от 0 до 100 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,04 % (±3 % НКПР)
C6H5CI	СТ-СбН5С1-50	от 0 до 1,3 % (от 0 до 100 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
2-бутанон C4H8O	СТ-С4Н8О-50Т	от 0 до 1,5 % (от 0 до 100 % НКПР)	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
2-бутанон C4H8O	СТ-С4Н8О-50	от 0 до 1,5 % (от 0 до 100 % НКПР)	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил- 2-пропанол tert-C4H9OH	CT-tert-C4H9OH- 50Т	от 0 до 1,8 % (от 0 до 100 % НКПР)	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
2-метил- 2-пропанол tert-C4H9OH	CT-tert-C4H9OH- 50	от 0 до 1,8 % (от 0 до 100 % НКПР)	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
2-метокси- 2-метилпро-пан (метилтрет-бу-тиловый эфир) tert-С5Н12О	CT-tert-C5Hi2O- 50Т	от 0 до 1,5 % (от 0 до 100 % НКПР)	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,05 % (±3 % НКПР)
	CT-tert-C5Hi2O- 50	от 0 до 1,5 % (от 0 до 100 % НКПР)	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
1,4-диме-тилбензол (п-ксилол) Р-С8Н10	CT-P-C8H1O-50	от 0 до 0,9 % (от 0 до 100 % НКПР)	от 0 до 0,45 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
1,2-диме-тилбензол (о-ксилол) О-С8Н10	CT-O-C8H1O-50	от 0 до 1,0 % (от 0 до 100 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
1,3-диметилбен-зол (м-ксилол) m-C8Hio	CT-m-C8Hio-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Изопропиловый спирт С3Н8О	СТ-СзН8О-50	от 0 до 2,0 % (от 0 до 100 % НКПР)	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,10 % (±5 % НКПР)
Аммиак NH3	CT-NH3-50T	от 0 до 15,0 % (от 0 до 100 % НКПР)	от 0 до 7,5 % (от 0 до 50 % НКПР)	±0,45 % (±3 % НКПР)
Аммиак NH3	CT-NH3-50	от 0 до 15,0 % (от 0 до 100 % НКПР)	от 0 до 7,5 % (от 0 до 50 % НКПР)	±0,75 % (±5 % НКПР)
1-октен С8Н16	СТ-С8Н16-50Т	от 0 до 0,9 % (от 0 до 100 % НКПР)	от 0 до 0,45 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
1-октен С8Н16	СТ-С8Н16-50	от 0 до 0,9 % (от 0 до 100 % НКПР)	от 0 до 0,45 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Метантиол (метилмер-кап-тан) CH3SH	CT-OT3SH-50	от 0 до 4,1 % (от 0 до 100 % НКПР)	от 0 до 2,05 % (от 0 до 50 % НКПР)	±0,21 % (±5 % НКПР)
Этантиол (этилмеркап- тан) C2H5SH	СТ-С2Н^Н-50	от 0 до 2,8 % (от 0 до 100 % НКПР)	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
1,3-Пентадиен C5H8	СТ-С5Н8-50	от 0 до 1,2 % (от 0 до 100 % НКПР)	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Ацетонитрил C2H3N	СТ-С2Нэ№50	от 0 до 3,0 % (от 0 до 100 % НКПР)	от 0 до 1,5 % (от 0 до 50 % НКПР)	±0,15 % (±5 % НКПР)
1,2,3 или 1,3,5-триметилбен-зол С9Н12	СТ-С9Н12-50	от 0 до 0,8 % (от 0 до 100 % НКПР)	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
2,3-дитиабутан (диметилдисульфид) C2H6S2	CT-C2n6S2-50	от 0 до 1,1 % (от 0 до 100 % НКПР)	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Сумма углеводородов по гексану СхНу	CT-CxHyC6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Сумма углеводородов по метану С2-С10	CT-C2C10CH4- 50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
Сумма углеводородов по метану С2-С10	CT-C2C10CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
Сумма углеводородов по пропану С2-С10	CT-C2C10C3H8- 50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
Сумма углеводородов по пропану С2-С10	CT-C2C10C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Углеводороды С1-С10 ⁴⁾	CT-C1C10-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Сумма углеводородов С2-С10 ⁵⁾	CT-C2C10-3000	от 300 до 3000 мг/м³	от 300 до 3000 мг/м³	±(0,15^Свх)⁶⁾ мг/м³
Диэтиламин С.\|Нц\	CT-C4H11N-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
1-пропанол C3H8O	СТ-С3Н8О-50	от 0 до 1,05 % (от 0 до 50 % НКПР)	от 0 до 1,05 % (от 0 до 50 % НКПР)	±0,105 % (±5 % НКПР)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Диапазон измерений объемной доли (до-взрывоопасной, массовой концентрации) определяемого компонента, % (% НКПР³⁾, мг/м³)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м³)
Уксусная кислота C2H4O2	СТ-С2Н4О2-50	от 0 до 2 % (от 0 до 50 % НКПР)	от 0 до 2 % (от 0 до 50 % НКПР)	±0,2 % (±5 % НКПР)
Тетрагидрофуран (оксолан) C4H8O	СТ-С4Н8О(2)-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метилбутан (изопентан) i-C5Hl2	CT-i-C5Hi2-50T	от 0 до 0,65 % (от 0 до 50 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,039 % (±3 % НКПР)
2-метилбутан (изопентан) i-C5Hl2	CT-i-C5Hi2-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики-газоанализаторы ДГС применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009. ²⁾ Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. Для определяемого компонента «Сумма углеводородов С2-С10» диапазон показаний выходных сигналов соответствует диапазону от 0 до 3000 мг/м³. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида. ⁴⁾ Определяемый компонент углеводороды алифатические С1-С10 и углеводороды непредельные. Диапазон измерений указан по гексану (С6Н14). ⁽⁵⁾ Сумма углеводородов (С₂-С₁₀) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22). ⁶⁾ Свх - объемная доля определяемого компонента на входе датчика-газоанализатора ДГС, мг/м³.

Таблица 4 - Наименования определяемых компонентов, диапазоны измерений объемной доли (массовой концентрации) определяемых компонентов и пределы допускаемой основной

погрешности . датчиков-газоанализаторов ДГС с электрохимическим сенсором (ЕС)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент¹⁾	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ, %	относи-тельной, %	абсолютной, _млн^-1
Сероводород ^S	EC-42S-7,1	от 0 до 7,1 млн^-1	от 0 до 10,0 включ.	±15	-
	EC-42S-50	от 0 до 5 млн^-1 включ.	от 0 до 7,1 включ.	±15	-
	EC-42S-50	св. 5 до 50 млн^-1	св. 7,1 до 71	-	±15
	EC-42S-20	от 0 до 10 млн^-1 включ.	от 0 до 14,2 включ.	±10	-
	EC-42S-20	св. 10 до 20 млн^-1	св. 14,2 до 28,4	-	±10
	EC-42S-100	от 0 до 10 млн^-1 включ.	от 0 до 14,2 включ.	±10	-
	EC-42S-100	св. 10 до 100 млн^-1	св. 14,2 до 142	-	±10
	EC-42S-200	от 0 до 20 млн^-1 включ.	от 0 до 28,4 включ.	±15	-
	EC-42S-200	св. 20 до 200 млн^-1	св. 28,4 до 284	-	±15
	EC- ^S-2000	от 0 до 200 млн^-1 включ.	от 0 до 284 включ.	±15	-
	EC- ^S-2000	св. 200 до 2000 млн^-1	св. 284 до 2840	-	±15
Оксид этилена C2H4O	EC-C2H4O-20	от 0 до 5 млн^-1 включ.	от 0 до 9,15 включ.	±20	-
Оксид этилена C2H4O	EC-C2H4O-20	св. 5 до 20 млн^-1	св. 9,15 до 36,6	-	±20	-
Хлороводород HCl	EC-HCl-30	от 0 до 3 млн^-1 включ.	от 0 до 4,56 включ.	±20	-	-
Хлороводород HCl	EC-HCl-30	св. 3 до 30 млн^-1	св. 4,56 до 45,6	-	±20	-
Фтористый водород HF	EC-HF-5	от 0 до 0,1 млн^-1 включ.	от 0 до 0,08 включ.	±20	-
	EC-HF-5	св. 0,1 до 5 млн^-1	св. 0,08 до 4,15	-	±20
	EC-HF-10	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	±20	-
	EC-HF-10	св. 1 до 10 млн^-1	св. 0,8 до 8,3	-	±20
	EC-HF-50	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	±20	-
	EC-HF-50	св. 1 до 50 млн^-1	св. 0,8 до 41,5	-	±20
Озон Оз	EC-O3-I	от 0 до 0,1 млн^-1 включ.	от 0 до 0,2 включ.	±20	-
Озон Оз	EC-O3-I	св. 0,1 до 1 млн^-1	св. 0,2 до 2	-	±20
Моносилан (силан) SiH4	EC-SiH4-50	от 0 до 10 млн^-1 включ.	от 0 до 13,4 включ.	±20	-
Моносилан (силан) SiH4	EC-SiH4-50	св. 10 до 50 млн^-1	св. 13,4 до 67	-	±20	-
Оксид азота NO	EC-NO-50	от 0 до 5 млн^-1 включ.	от 0 до 6,25 включ.	±20	-
	EC-NO-50	св. 5 до 50 млн^-1	св. 6,25 до 62,5	-	±20
	EC-NO-250	от 0 до 50 млн^-1 включ.	от 0 до 62,5 включ.	±20	-
	EC-NO-250	св. 50 до 250 млн^-1	св. 62,5 до 312,5	-	±20
Диоксид азота NO2	EC-NO2-20	от 0 до 1 млн^-1 включ.	от 0 до 1,91 включ.	±20	-
	EC-NO2-20	св. 1 до 20 млн^-1	св. 1,91 до 38,2	-	±20
	EC-NO2-250	от 0 до 10 млн^-1 включ.	от 0 до 19 включ.	±20	-
	EC-NO2-250	св. 10 до 250 млн^-1	св. 19 до 477	-	±20

Определяемый компонент¹⁾	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент¹⁾	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ, %	относи-тельной, %	абсолютной, _млн^-1
Аммиак NH3	EC-NH3-100	от 0 до 10 млн^-1 включ.	от 0 до 7,1 включ.	±20	-
	EC-NH3-100	св. 10 до 100 млн^-1	св. 7,1 до 71	-	±20
	EC-NH3-500	от 0 до 30 млн^-1 включ.	от 0 до 21,3 включ.	±20	-
	EC-NH3-500	св. 30 до 500 млн^-1	св. 21,3 до 355	-	±20
	EC-NH3-800	от 0 до 30 млн^-1 включ.	от 0 до 21,3 включ.	±20	-
	EC-NH3-800	св. 30 до 800 млн^-1	св. 21,3 до 566	-	±20
	EC-NH3-1000	от 0 до 100 млн^-1 включ.	от 0 до 71 включ.	±20	-
	EC-NH3-1000	св. 100 до 1000 млн^-1	св. 71 до 710	-	±20
Цианистый водород HCN	EC-HCN-3	от 0 до 0,3 млн^-1 включ.	от 0 до 0,34 включ.	±20	-
	EC-HCN-3	св. 0,3 до 3 млн^-1	св. 0,34 до 3,4	-	±20
	EC-HCN-10	от 0 до 0,5 млн^-1 включ.	от 0 до 0,56 включ.	±15	-
	EC-HCN-10	св. 0,5 до 10 млн^-1	св. 0,56 до 11,2	-	±15
	EC-HCN-15	от 0 до 1 млн^-1 включ.	от 0 до 1,12 включ.	±15	-
	EC-HCN-15	св. 1 до 15 млн^-1	св. 1,12 до 16,8	-	±15
	EC-HCN-30	от 0 до 5 млн^-1 включ.	от 0 до 5,6 включ.	±15	-
	EC-HCN-30	св. 5 до 30 млн^-1	св. 5,6 до 33,6	-	±15
	EC-HCN-100	от 0 до 10 млн^-1 включ.	от 0 до 11,2 включ.	±15	-
	EC-HCN-100	св. 10 до 100 млн^-1	св. 11,2 до 112	-	±15
Оксид углерода CO	EC-CO-200	от 0 до 15 млн^-1 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-200	св. 15 до 200 млн^-1	св. 17,4 до 232	-	±20
	EC-CO-500	от 0 до 15 млн^-1 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-500	св. 15 до 500 млн^-1	св. 17,4 до 580	-	±20
	EC-CO-5000	от 0 до 1000 млн^-1включ.	от 0 до 1160 включ.	±20	-	-
	EC-CO-5000	св. 1000 до 5000 млн^-1	св. 1160 до 5800	-	±20
Диоксид серы SO2	EC-SO2-5	от 0 до 0,7 млн^-1 включ.	от 0 до 1,86 включ.	±20	-
	EC-SO2-5	св. 0,7 до 5 млн^-1	св. 1,86 до 13,3	-	±20
	EC-SO2-20	от 0 до 5 млн^-1 включ.	от 0 до 13,3 включ.	±20	-
	EC-SO2-20	св. 5 до 20 млн^-1	св. 13,3 до 53,2	-	±20
	EC-SO2-50	от 0 до 10 млн^-1 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-50	св. 10 до 50 млн^-1	св. 26,6 до 133,0	-	±20
	EC-SO2-100	от 0 до 10 млн^-1 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-100	св. 10 до 100 млн^-1	св. 26,6 до 266,0	-	±20
	EC-SO2-2000	от 0 до 100 млн^-1 включ.	от 0 до 266,0 включ.	±20	-	-
	EC-SO2-2000	св. 100 до 2000 млн^-1	св. 266,0 до 5320	-	±20	-

Определяемый компонент¹⁾	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент¹⁾	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ, %	относи-тельной, %	абсолютной, _млн^-1
Хлор Cl2	EC-C12-5	от 0 до 0,3 млн^-1 включ.	от 0 до 0,88 включ.	±20	-	-
	EC-C12-5	св. 0,3 до 5 млн^-1	св. 0,88 до 14,7	-	±20	-
	EC-C12-20	от 0 до 5 млн^-1 включ.	от 0 до 14,75 включ.	±20	-	-
	EC-C12-20	св. 5 до 20 млн^-1	св. 14,75 до 59,0	-	±20	-
Кислород О2	EC-O2-30	от 0 до 10 % включ.	-	±5	-	-
	EC-O2-30	св. 10 до 30 %	-	-	±5	-
	EC-O2-500	от 0 до 10 млн^-1 включ.	-	±8	-	-
	EC-O2-500	св. 10 до 500 млн^-1	-	-	-	±(0,4 + 0,04^Свх)⁴⁾
	EC-O2-500_2	от 0 до 500 млн^-1	-	-	-	±(1,5 + 0,05^Свх)⁴⁾
	EC-O2-2000	от 0 до 2000 млн^-1	-	-	-	±^{(5 +} 0,08^Свх)⁴⁾
	EC-O2-10000	от 0 до 10000 млн^-1	-	-	-	±(100 + 0,06^Свх)⁴⁾
Водород Н2	EC-H2-1000	от 0 до 100 млн^-1 включ.	от 0 до 8,0 включ.	±10	-	-
	EC-H2-1000	св. 100 до 1000 млн^-1	св. 8,0 до 80,0	-	±10	-
	EC-H2-10000	от 0 до 1000 млн^-1включ.	от 0 до 80,0 включ.	±10	-	-
	EC-H2-10000	св. 1000 до 10000 млн^-1	св. 80,0 до 800	-	±10	-
Формальдегид СН2О	EC-CH2O-I0	от 0 до 0,4 млн^-1 включ.	от 0 до 0,5 включ.	±20	-	-
Формальдегид СН2О	EC-CH2O-I0	св. 0,4 до 10 млн^-1	св. 0,5 до 12,5	-	±20	-
Несимметричный ди-метилгидра-зин C2H8N2	EC-C2H8N2-0,5	от 0 до 0,12 млн^-1 включ.	от 0 до 0,3 включ.	±20	-	-
Несимметричный ди-метилгидра-зин C2H8N2	EC-C2H8N2-0,5	св. 0,12 до 0,5 млн^-1	св. 0,3 до 1,24	-	±20	-

Определяемый компонент¹⁾	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент¹⁾	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ, %	относи-тельной, %	абсолютной, _млн^-1
Метанол CH3OH	EC-CH3OH- 20 1	от 0 до 3,75 млн^-1 включ.	от 0 до 4,98 включ	±20	-
	EC-CH3OH- 20 1	св. 3,75 до 20 млн^-1	св. 4,98 до 26,6	-	±20
	ЕС-СНзОН-20	от 0 до 5 млн^-1 включ.	от 0 до 6,65 включ.	±20	-
	ЕС-СНзОН-20	св. 5 до 20 млн^-1	св. 6,65 до 26,6	-	±20
	ЕС-СНзОН-50	от 0 до 5 млн^-1 включ.	от 0 до 6,65 включ.	±20	-
	ЕС-СНзОН-50	св. 5 до 50 млн^-1	св. 6,65 до 66,5	-	±20
	EC-CH3OH- 200	от 0 до 20 млн^-1 включ.	от 0 до 26,6 включ.	±20	-
	EC-CH3OH- 200	св. 20 до 200 млн^-1	св. 26,6 до 266,0	-	±20
	EC-CH3OH- 1000	от 0 до 100 млн^-1 включ.	от 0 до 133,0 включ.	±20	-	-
	EC-CH3OH- 1000	св. 100 до 1000 млн^-1	св. 133,0 до 1330	-	±20	-
Этантиол (этилмер-каптан) C2H5SH	EC^^SH^	от 0 до 0,4 млн^-1 включ.	от 0 до 1 включ.	±20	-	-
Этантиол (этилмер-каптан) C2H5SH	EC^^SH^	св. 0,4 до 4 млн^-1	св. 1 до 10	-	±20	-
Меркаптаны R-SH (по этилмер-каптану)	EC-R-SH-100	от 0 до 4 млн^-1 включ.	от 0 до 10 включ.	±20	-	-
Меркаптаны R-SH (по этилмер-каптану)	EC-R-SH-100	св. 4 до 40 млн^-1	св. 10 до 100	-	±20	-
Метантиол (метилмер-каптан) dhSIl	EC-('IhSII-4	от 0 до 0,4 млн^-1 включ.	от 0 до 0,8 включ.	±20	-	-
Метантиол (метилмер-каптан) dhSIl	EC-('IhSII-4	св. 0,4 до 4 млн^-1	св. 0,8 до 8	-	±20	-
Карбонил-хлорид (фосген) COCI2	EC- СОС12-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,41 включ.	±20	-	-
Карбонил-хлорид (фосген) COCI2	EC- СОС12-1	св. 0,1 до 1 млн^-1	св. 0,41 до 4,11	-	±20	-
Фтор F2	EC-F2-I	от 0 до 0,1 млн^-1 включ.	от 0 до 0,16 включ.	±20	-	-
Фтор F2	EC-F2-I	св. 0,1 до 1 млн^-1	св. 0,16 до 1,58	-	±20	-
Фосфин PH3	EC- PH3-I	от 0 до 0,1 млн^-1 включ.	от 0 до 0,141 включ.	±20	-	-
	EC- PH3-I	св. 0,1 до 1 млн^-1	св. 0,141 до 1,41	-	±20	-
	EC- PH3-I0	от 0 до 1 млн^-1 включ.	от 0 до 1,41 включ.	±20	-	-
	EC- PH3-I0	св. 1 до 10 млн^-1	св. 1,41 до 14,1	-	±20	-
Арсин AsH3	EC- AsH3-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,324 включ.	±20	-	-
	EC- AsH3-1	св. 0,1 до 1 млн^-1	св. 0,324 до 3,24	-	±20	-
	EC-AsH3-1_0,1	от 0 до 0,03 млн^-1 включ.	от 0 до 0,1 включ.	±20	-	-
	EC-AsH3-1_0,1	св. 0,03 до 1 млн^-1	св. 0,1 до 3,24	-	±20	-

Определяемый компонент¹⁾	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент¹⁾	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ, %	относи-тельной, %	абсолютной, _млн^-1
Уксусная кислота СНзСООН	EC-СНзСООН- 10	от 0 до 1 млн^-1 включ.	от 0 до 2,5 включ.	±20	-	-
	EC-СНзСООН- 10	св. 1 до 10 млн^-1	св. 2,5 до 25,0	-	±20	-
	EC-СНзСООН- 30	от 0 до 5 млн^-1 включ.	от 0 до 12,5 включ.	±20	-	-
	EC-СНзСООН- 30	св. 5 до 30 млн^-1	св. 12,5 до 75,0	-	±20	-
Гидразин N2H4	EC-N2H4-2	от 0 до 0,2 млн^-1 включ.	от 0 до 0,26 включ.	±20	-	-
Гидразин N2H4	EC-N2H4-2	св. 0,2 до 2 млн^-1	св. 0,26 до 2,66	-	±20	-
2,3-дитиабутан (диметилдисульфид) C2H6S2	EC^2^S2-5500	от 0 до 0,55 % (от 0 до 50 % НКПР)	от 0 до 21543	±10	-	-
Акрилонитрил C3H3N	EC-C3H3N-5	от 0 до 0,45 млн^-1 включ.	от 0 до 0,99 включ.	±20	-
	EC-C3H3N-5	св. 0,45 до 5 млн^-1	св. 0,99 до 11	-	±20
	EC-C3H3N-10	от 0 до 0,7 млн^-1 включ.	от 0 до 1,45 включ.	±20	-
	EC-C3H3N-10	св. 0,7 до 10 млн^-1	св. 1,45 до 22,1	-	±20
Оксиды серы SOx (по диоксиду серы SO2)	EC-SOX-20	от 0 до 5 млн^-1 включ.	от 0 до 13,3 включ.	±20	-
	EC-SOX-20	св. 5 до 20 млн^-1	св. 13,3 до 53,2	-	±20
	EC-SOX-2000	от 0 до 100 млн^-1 включ.	от 0 до 266 включ.	±20	-
	EC-SOX-2000	св. 100 до 2000 млн^-1	св. 266 до 5320	-	±20	-
Серная кислота H2SO4	EC-H2SO4-20mg 1		от 0 до 0,5 включ.	±20	-
	EC-H2SO4-20mg 1		св. 0,5 до 20	-	±20
	EC-H2SO4-20mg 2		от 0 до 1 включ.	±20	-
	EC-H2SO4-20mg 2		св. 1 до 20	-	±20
Гидроксид натрия NaOH	EC-NaOH-10mg 1		от 0 до 0,25 включ.	±20	-
	EC-NaOH-10mg 1		св. 0,25 до 10	-	±20
	EC-NaOH- 10mg 2		от 0 до 0,5 включ.	±20	-
	EC-NaOH- 10mg 2		св. 0,5 до 10	-	±20
	EC-NaOH- 10mg 3	-	от 0,25 до 10	-	±20	-
Щелочи едкие (в пересчёте на гидроксид натрия NaOH)	EC-MeOH-10mg 1	-	от 0 до 0,25 включ.	±20	-	-
	EC-MeOH-10mg 1	-	св. 0,25 до 10	-	±20	-
	EC-MeOH- 10mg 2	-	от 0 до 0,5 включ.	±20	-	-
	EC-MeOH- 10mg 2	-	св. 0,5 до 10	-	±20	-
	EC-MeOH- 10mg 3	-	от 0,25 до 10	-	±20	-

Определяемый компонент¹⁾	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент¹⁾	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ, %	относи-тельной, %	абсолютной, _млн^-1
Гипохлорит натрия ClNaO (по хлору CI2)	EC-ClNaO- 20mg	от 0,16 до 6,4 млн^-1	от 0,5 до 20	-	±20	-
Гипохлорит натрия ClNaO (по хлору CI2)	EC-ClNaO- 100mg	от 0,8 до 32 млн^-1	от 2,5 до 100	-	±20	-
Диоксид углерода CO2	EC-CO2-2,5	от 0 до 0,5 % включ.	-	±10	-
	EC-CO2-2,5	св. 0,5 до 2,5 %	-	-	±10
	EC-CO2-5	от 0 до 0,5 % включ.	-	±10	-
	EC-CO2-5	св. 0,5 до 5 %	-	-	±10
Винилхлорид C2H3CI	ЕС-С2НзС1-50	от 0 до 2 млн^-1 включ.	от 0 до 5,2 включ.	±20	-
	ЕС-С2НзС1-50	св. 2 до 50 млн^-1	св. 5,2 до 130	-	±20
	ЕС-С2НзС1-100	от 0 до 10 млн^-1 включ.	от 0 до 26 включ.	±20	-
	ЕС-С2НзС1-100	св. 10 до 100 млн^-1	св. 26 до 260	-	±20
Фенилэтилен (стирол) (винилбензол) C8H8	EC-C8H8-50	от 0 до 2,3 млн^-1 включ.	от 0 до 9,9 включ.	±20	-
	EC-C8H8-50	св. 2,3 до 50 млн^-1	св. 9,9 до 216,5	-	±20
	EC-C8H8-100	от 0 до 6,9 млн^-1 включ.	от 0 до 29,9 включ.	±20	-
	EC-C8H8-100	св. 6,9 до 100 млн^-1	св. 29,9 до 433	-	±20
Бром ВГ2	EC-Br2-1,6	от 0 до 0,08 млн^-1 включ.	от 0 до 0,53 включ.	±20	-
Бром ВГ2	EC-Br2-1,6	св. 0,08 до 1,6 млн^-1	св. 0,53 до 10,64	-	±20
Этоксиэтан (диэтиловый эфир) C4H10O	EC-C4H10O- 1947	от 0 до 97 млн^-1 включ.	от 0 до 300 включ.	±20	-
Этоксиэтан (диэтиловый эфир) C4H10O	EC-C4H10O- 1947	св. 97 до 1947 млн^-1	св. 300 до 6000	-	±20	-
Хлороформ CHC13	EC-CHCl3-20,2	от 0 до 1 млн^-1 включ	от 0 до 5 включ.	±20	-
Хлороформ CHC13	EC-CHCl3-20,2	св. 1 до 20,2 млн^-1	св. 5 до 100	-	±20
Ацетонитрил C2H3N	EC-C2H3N- 117,2	от 0 до 5,9 млн^-1 включ.	от 0 до 10 включ.	±20	-
Ацетонитрил C2H3N	EC-C2H3N- 117,2	св. 5,9 до 117,2 млн^-1	св. 10 до 200	-	±20
Нитроглицерин C3H5N3O9 (по оксиду азота NO)	EC-C3H5N3O9- 0,4	-	от 0 до 0,02 включ.	±25	-
Нитроглицерин C3H5N3O9 (по оксиду азота NO)	EC-C3H5N3O9- 0,4	-	св. 0,02 до 0,4	-	±25	-
Нитроэфиры R-GNO2 (по оксиду азота NO)	EC-R-GNO2- 0,4	-	от 0 до 0,02 включ.	±25	-	-
Нитроэфиры R-GNO2 (по оксиду азота NO)	EC-R-GNO2- 0,4	-	св. 0,02 до 0,4	-	±25	-

¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики-газоанализаторы ДГС применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

Определяемый компонент¹⁾

Модификация сенсора

Диапазон измерений (ДИ)²⁾определяемого компонента

Пределы допускаемой основной погрешности

объемной доли, % (млн^-1)

массовой концентрации³⁾, мг/м³

приведенной к ВПИ,

относи-тельной,

абсолютной,

_млн^-1

²⁾ Диапазон показаний выходных сигналов устанавливается соответствующим диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: С XAl/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 ^ОС и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.
⁴⁾ Свх - объемная доля определяемого компонента на входе датчика-газоанализатора ДГС, млн^-1.

Таблица 5 - Наименования определяемых компонентов, диапазоны измерений объемной доли (массовой концентрации) определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с сенсором FR-инфракрасный (хладоны)

Определяемый компонент^	Модификация сенсора	Диапазон измерений ²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, млн^-1	массовой концентрации^, мг/м³	приведенной к ВПИ	относительной
1,1,1,2-тет- рафторэтан C2H2F4 (R134a)	FR-R134а- 1000	от 0 до 100 включ.	от 0 до 424 включ.	±20	-
	FR-R134а- 1000	св. 100 до 1000	св. 424 до 4240	-	±20
	FR-R134а- 2000	от 0 до 100 включ.	от 0 до 424 включ.	±20	-
	FR-R134а- 2000	св. 100 до 2000	св. 424 до 8480	-	±20
Пентафторэтан C2HF5 (R125)	FR-R125-1000	от 0 до 100 включ. св. 100 до 1000	от 0 до 499 включ.	±20	-
	FR-R125-1000	от 0 до 100 включ. св. 100 до 1000	св. 499 до 4990	-	±20
	FR-R125-2000	от 0 до 100 включ.	от 0 до 499 включ.	±20	-
	FR-R125-2000	св. 100 до 2000	св. 499 до 9980	-	±20
Хлордифтор -метан CHClF2(R22)	FR-R22-1000	от 0 до 100 включ.	от 0 до 360 включ.	±20	-
	FR-R22-1000	св. 100 до 1000	св. 360 до 3600	-	±20
	FR-R22-2000	от 0 до 100 включ.	от 0 до 360 включ.	±20	-
	FR-R22-2000	св. 100 до 2000	св. 360 до 7200	-	±20
1,2,2-трихлор-три-фторэтан C2Cl3F3(R113a)	FR-R113а- 1000	от 0 до 100 включ.	от 0 до 779 включ.	±20	-
	FR-R113а- 1000	св. 100 до 1000	св. 779 до 7790	-	±20
	FR-R113а- 2000	от 0 до 100 включ.	от 0 до 779 включ.	±20	-
	FR-R113а- 2000	св. 100 до 2000	св. 779 до 15580	-	±20
Дихлордифтор-метан CCl2F2(R12)	FR-R12-100	от 0 до 50 включ.	от 0 до 251 включ.	±20	-
Дихлордифтор-метан CCl2F2(R12)	FR-R12-100	св. 50 до 100	св. 251 до 503	-	±20

Определяемый компонент^	Модификация сенсора	Диапазон измерений ²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, млн^-1	массовой концен-трации³⁾, мг/м³	приведенной к ВПИ	относительной
1,1,1,2,3,3,3-геп-тафторпропан C3HF7 (R227)	FR-R227а- 5000	от 0 до 1000 включ.	от 0 до 7070 включ.	±20	-
1,1,1,2,3,3,3-геп-тафторпропан C3HF7 (R227)	FR-R227а- 5000	св. 1000 до 5000	св.7070 до 35350	-	±20
Фреон R407с (Хладон) ⁴⁾	FR-R407c- 1000	от 0 до 100 включ.	от 0 до 358 включ.	±20	-
	FR-R407c- 1000	св. 100 до 1000	св. 358 до 3583	-	±20
	FR-R407c- 2000	от 0 до 100 включ.	от 0 до 358 включ.	±20	-
	FR-R407c- 2000	св. 100 до 2000	св. 358 до 7165	-	±20
Гексафторид серы (SFe)	FR-SFe-1000	от 0 до 500 включ.	от 0 до 3035 включ.	±20	-
	FR-SFe-1000	св. 500 до 1000	св. 3035 до 6070	-	±20
	FR-SFe-1500	от 0 до 750 включ.	)т 0 до 4553 включ.	±20	-
	FR-SFe-1500	св. 750 до 1500	св. 4553 до 9106	-	±20

²⁾ Диапазон показаний выходных сигналов устанавливается соответствующим диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).

³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: С=Х-М/Уш, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 ^ОС и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

⁴⁾ Фреон R407с (хладон) - смесь хладонов (по массе): R32 (CH2F2) - 23 %, R125 (C2HF5) -25 %, R134a (C2H2F4) - 52 %.

Таблица 6 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды относительно нормальных условий на каждые 10 °С, в долях от пределов допускаемой основной погрешности	±0,2
Время установления выходного сигнала, Т0,9, с, не более ¹⁾- для инфракрасного сенсора	5
- для термокаталитического сенсора	10
- для электрохимического сенсора ²⁾	45
- для инфракрасного сенсора (хладоны)	60
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25

Наименование характеристики

Значение

¹⁾ Без учета периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем)
²⁾ Для модификаций сенсоров EC-H2SO4-20mg_1, EC-H2SO4-20mg_2, EC-NaOH-10mg_1, EC-NaOH-10mg_2, EC-NaOH-10mg_3, EC-MeOH-10mg_1, EC-MeOH-10mg_2, EC-MeOH-10mg_3 время установления выходного сигнала То,9 по целевому компоненту не более 5 минут

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 12 до 36 (от 12 до 32 с модулем беспроводной передачи данных)
Потребляемая мощность, в зависимости от режима и модификации сенсора, Вт, не более:
- прогрев	от 1,0 до 2,5
- режим измерения	от 1,0 до 2,5
- режим измерения, при активной сигнализации (превышение порога)	от 1,2 до 2,9
- при активной функции обогрева сенсора, дополнительно	1,1
При применении СЗО, дополнительно:
- режим измерения	0,4
- режим измерения, при активной сигнализации (превышение порога)	0,7
Выходной сигнал¹⁾:
- цифровой	RS-485, HART
- аналоговый токовый, мА	от 4 до 20
- аналоговый напряжения, мВ	от (0-2) до (25-50)
- реле (Порог 1, Порог 2, Авария, реле Порог 3 - только для датчиков NH3), В, не более:
- постоянного тока	250
- переменного тока	220 (2 А)
- беспроводная передача данных на частоте 2,4 ГГц, 868 МГц по прото-
колу E-WIRE, дальность, метров прямой видимости, не менее	1000
- беспроводная передача данных по протоколу LoRaWAN, дальность, мет-
ров прямой видимости, не менее	1000
Габаритные размеры, мм, не более: - для ДГС ЭРИС-210, ДГС ЭРИС-230 (кроме исполнения ДГС ЭРИС-210-3): - исполнение в корпусе типа А
- высота	235
- ширина	150
- длина	155
- исполнение в корпусе типа Б
- высота	265
- ширина	165
- длина	155
- для исполнения ДГС ЭРИС-210-3:
- высота	70

Наименование характеристики	Значение
- ширина	170
- длина	70
Масса, кг, не более: - для ДГС ЭРИС-210, ДГС ЭРИС-230 (кроме исполнения ДГС ЭРИС-210-3) - исполнение в корпусе типа А
- в алюминиевом корпусе	2,0
- в стальном корпусе	4,0
- исполнение в корпусе типа Б
- в алюминиевом корпусе	2,4
- в стальном корпусе	4,7
- для исполнения ДГС ЭРИС-210-3:
- в алюминиевом корпусе	0,8
- в стальном корпусе	1,2
- для исполнения ДГС ЭРИС-210-1, ДГС ЭРИС-210-2 с модулем беспроводной передачи: - исполнение в корпусе типа А
- в алюминиевом корпусе	3,4
- в стальном корпусе	5,4
- исполнение в корпусе типа Б
- в алюминиевом корпусе	3,8
- в стальном корпусе	6,1
Условия эксплуатации: - температура окружающей среды, °С
- Температурное исполнение Т1	от -60 до +65
- Температурное исполнение Т2	от -55 до +60
- Температурное исполнение Т3	от -40 до +65
- Температурное исполнение Т4	от -40 до +60
- Температурное исполнение Т5	от -60 до +60
- с выносным высокотемпературным термокаталитическим чувстви-
тельным элементом ERIS XS HT	от -60 до +150
- относительная влажность, %, не более	98
- атмосферное давление, кПа	от 84,0 до 106,7
Маркировка взрывозащиты:
- для ДГС ЭРИС-210, ДГС-ЭРИС-230	1Ех d [ia Ga] IIC T6 Gb X Ех tb [ia Da] IIIC T80°C Db X 1Ех d IIC T6 Gb X Ех tb IIIC T80°C Db X
- для ДГС ЭРИС-210 (с модулем беспроводной передачи данных)	1Ех d ia [ia Ga] IIC T6 Gb X

Таблица 8 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	21
Средняя наработка до отказа, ч - для датчика-газоанализатора ДГС с инфракрасным сенсором IR (или MEMS/TDLAS)	120000
- для датчика-газоанализатора ДГС с термокаталитическим CT, электрохимическим EC или инфракрасным на хладоны FR сенсором	40000

Знак утверждения типа

наносится на шильд, закрепленный на корпус датчика-газоанализатора ДГС, методом лазерной гравировки или альтернативным способом, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик-газоанализатор стационарный	ДГС ЭРИС-210/ ДГС ЭРИС-230	1 шт.
Паспорт	АПНС.413216.210-01ПС АПНС.413216.230-01ПС	1 экз.
Руководство по эксплуатации	АПНС.413216.210-01РЭ АПНС.413216.230-01РЭ	1**экз.
Методика поверки		1** экз.
Калибровочная насадка		1*шт
Козырек защиты от погодных осадков и солнца		1*шт
Комплект для монтажа на трубу		1*шт
Комплект для монтажа в воздуховоде		1*шт
Магнитный ключ		1*шт
Шестигранный ключ		1*шт
Кабельный ввод		1*шт
Заглушка кабельного ввода		1*шт
Защита корпуса сенсора от осадков		1*шт
Светозвуковой оповещатель СЗО		1*шт
Поточная насадка для технологических сред		1*шт
Разъем для подключения HART коммуникатора		1*шт
* Поставляется по отдельному заказу ** Один экземпляр на партию, но не менее одного экземпляра в один адрес

Сведения о методиках (методах) измерений

приведены в разделе 2 «Описание работы» документов АПНС.413216.210-01РЭ «Датчик-газоанализатор стационарный ДГС ЭРИС-210. Руководство по эксплуатации», АПНС.413216.230-01РЭ «Датчик-газоанализатор стационарный ДГС ЭРИС-230. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.2, 3.1.3, 4.43)

Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-020-56795556-2009 Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230. Технические условия

Изготовитель

Общество с ограниченной ответственностью «ЭРИС»

(ООО «ЭРИС»)

ИНН 5920017357

Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, двлд. 8/25

Телефон: + 7 (34241) 6-55-11

Факс: + 7 (34241) 6-55-11

Е-mail: info@eriskip.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311373

Техническая поддержка

1585 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 759 от 17.04.2026

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1585 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 759 от 17.04.2026

Текст приказа Росстандарта № 759 от 17.04.2026

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
