ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры с интегратором акустические ЭХО-Р-03 (далее - расходомеры) предназначены для измерений объемного расхода и суммарного объема (количества) жидкости, в том числе сточных вод, в открытых каналах оборудованных стандартными измерительными лотками или имеющих калиброванное мерное сечение, и в безнапорных трубопроводах.

Принцип действия расходомеров состоит в бесконтактном измерении уровня жидкости в канале шириной не менее 100 мм, лотке или трубопроводе диаметром не менее 100 мм методом акустической локации, вычислении мгновенного объемного расхода с учетом характеристик водовода и интегрировании полученных результатов с выводом их на жидкокристаллический дисплей.

Расходомеры выпускаются в трех исполнениях:

• - ЭХО-Р-03-1 - для измерений объемного расхода и суммарного объема в водоводе прямоугольного, U-образного или круглого сечения при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-1 и акустический преобразователь АП-11 или АП-13;

• - ЭХО-Р-03-2 - для измерений объемного расхода и суммарного объема в двух водоводах прямоугольного, U-образного или круглого сечения одновременно (двухканальный) при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-2 и два акустических преобразователя АП-11 или АП-13, устанавливаемых на разных водоводах;

• - ЭХО-Р-03-3 - для измерений объемного расхода и суммарного объема в безнапорных каналах прямоугольной формы, оборудованных измерительными лотками или водосливами при свободном и затопленном истечении потока (двухлучевой); включает в себя преобразователь передающий измерительный ППИ-3 и два акустических преобразователя АП-11 или АП-13 для измерения уровня в одном водоводе перед измерительным лотком и после него.

Акустические преобразователи АП соединены с преобразователем, передающим измерительным ППИ пятижильными экранированными кабелями длиной до 300 м (кабель длиной менее 10 м может быть неэкранированным).

Расходомеры применяются для учетных операций в канализационных сетях, на очистных сооружениях, промышленных предприятиях.

АП-11 применяют при измерении расхода жидкости, изменение уровня которой находится в пределах от 0 до 5 м.

АП-13 применяют при измерении расхода жидкости, изменение уровня которой находится в пределах от 0 до 0,3 м.

ППИ-1, ППИ-2, ППИ-3 выполнены в пластмассовых корпусах.

На жидкокристаллическом дисплее электронных блоков ППИ-1, ППИ-2 и ППИ-3 отображается следующая информация:

• - значение суммарного объема (количества) протекающей жидкости, м³;

• - текущее значение объемного расхода жидкости, м³/ч;

• - текущее значение уровня жидкости, м;

• - время работы прибора, ч;

• - дата и время;

• - содержание архивов;

• - диагностические сообщения о неисправностях.

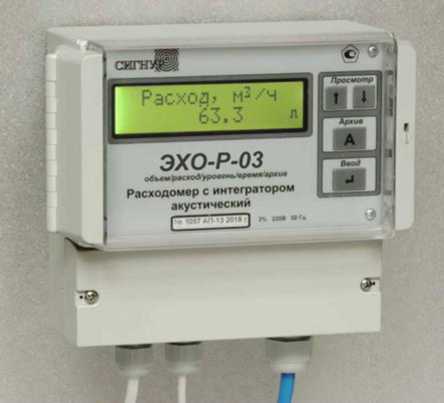

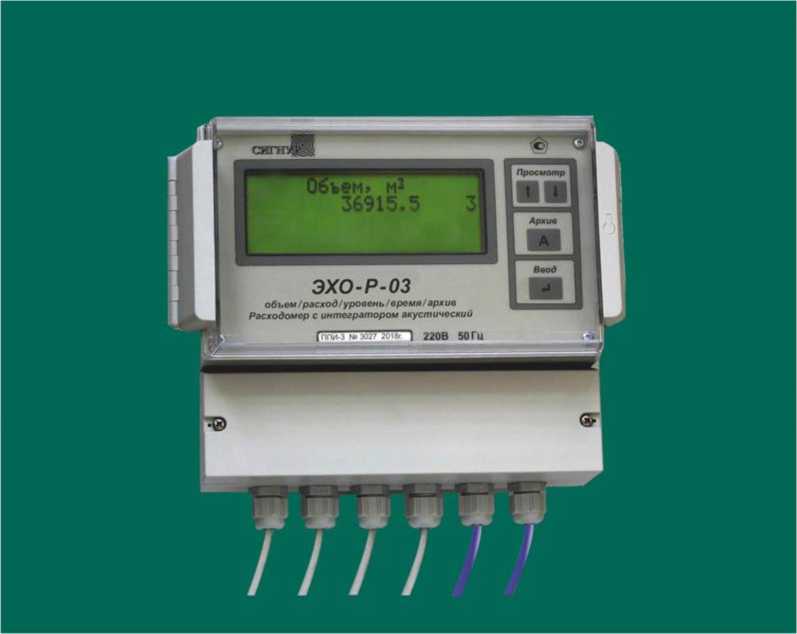

Рисунок 1 - преобразователь передающий измерительный ППИ-1 с маркировочной табличкой

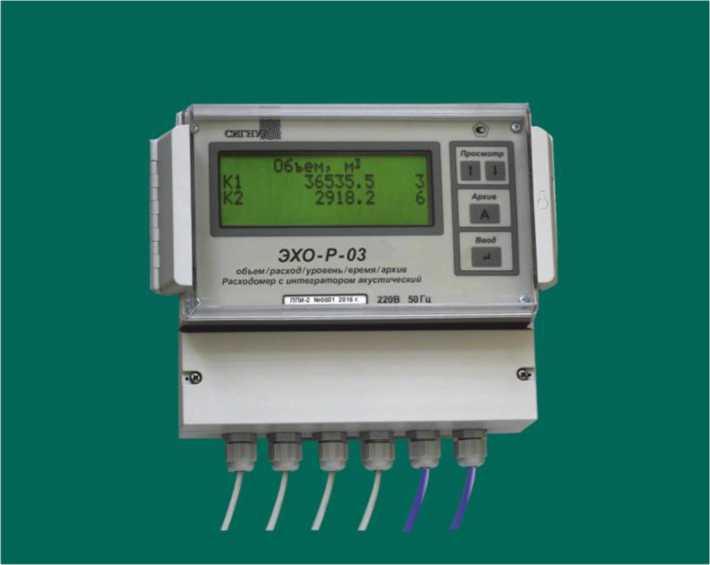

Рисунок 2 - преобразователь передающий измерительный ППИ-2 с маркировочной табличкой

Рисунок 3 - преобразователь передающий измерительный ППИ-3 с маркировочной табличкой

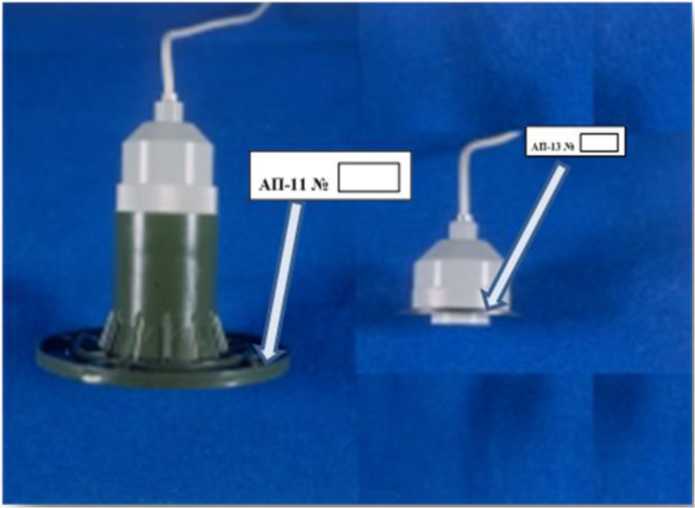

Рисунок 4 - акустические преобразователи АП-11(слева) и АП-13 с маркировочными табличками

выход с нормированным "весом" импульса, возможность вывода информации на компьютер через встроенный интерфейс RS-232, RS-485 или USB, а также возможность подключения к GSM-модему для беспроводной передачи информации.

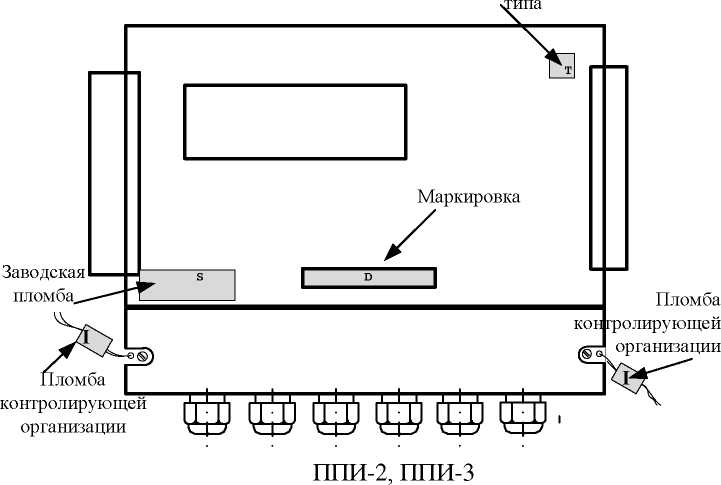

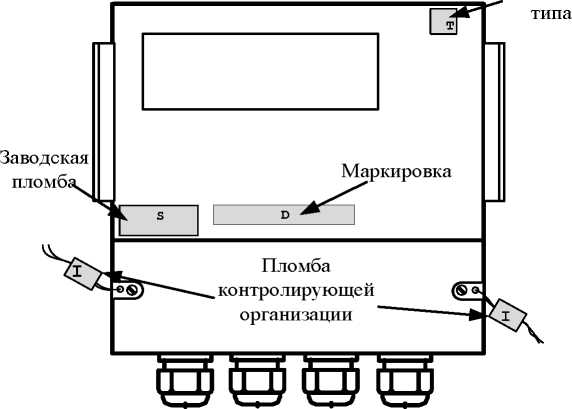

На рисунке 5 указаны места пломбировки от несанкционированного доступа и место размещения наклеек. Ламинированный шильдик, изготовленный типографским способом, с серийным номером (в буквенно-цифровом формате) преобразователя передающего измерительного ППИ и годом выпуска прибора расположен на лицевой панели за стеклом. Ламинирование обеспечивает сохранность надписи в процессе эксплуатации.

Т - место размещения знака утверждения типа;

D - маркировка;

S - заводские пломбы;

I - пломбы контролирующей организации.

Знак утверждения

ППИ-1

Знак утверждения

Рисунок 5 - Места размещения пломб, надписей и наклеек на ППИ.

В расходомере применяется программное обеспечение (ПО) ECHO-3-1(2; 3)-2018, которое осуществляет преобразование измеренного времени распространения ультразвуковых колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника в значение уровня, далее в мгновенное значение расхода и в суммарный (интегральный) объем, а также обеспечивает связь прибора с компьютером и с оператором и ввод настроечных параметров и поправочных коэффициентов.

От несанкционированного изменения ПО защищено запретом считывания и модификации исполняемого кода.

Доступ к ПО через интерфейс невозможен. По интерфейсу возможен только вывод архивной информации и измеренных значений объемного расхода и суммарного объема.

Идентификационные данные программного обеспечения приведены в таблицах 1.1, 1.2, 1.3.

Таблица 1.1

Таблица 1.2

Таблица 1.3

Уровень защиты - «Высокий» в соответствии с Р50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на переднюю панель ППИ по технологии изготовителя, а также на титульный лист паспорта АЦПР 407154.015 ПС и руководства по эксплуатации АЦПР 407154.015 РЭ.

Таблица 5

МИ 2406-97 ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков

МИ 2220-13 ГСИ. Расход и объем сточной жидкости. Методика измерений в безнапорных водоводах по уровню заполнения с предварительной калибровкой измерительного створа. ФР.1.29.2013.14193

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 26.51.52-015-18623641-2025 (взамен ТУ 4213-015-18623641-18). Расходомеры с интегратором акустические ЭХО-Р-03. Технические условия

Общество с ограниченной ответственностью «111111 СИГНУР»

(ООО «ПНП СИГНУР»)

ИНН 7707254500

Адрес: 123458, Москва, вн. тер. г. муниципальный округ СТРОГИНО, ул. Твардовского, д. 8

Тел./факс +7(495)780-9219, 757-6004

www.signur.ru

E-mail: signur@mail.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ 1М - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 84260-21                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерений количества и показателей качества нефти № 1582 (далее - СИКН) предназначена для измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти.

При прямом методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

Массу нетто нефти вычисляет система сбора и обработки информации (далее - СОИ), как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой доли хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением преобразователя содержания объемной доли воды в нефти или по результатам определения массовой доли воды в испытательной лаборатории.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта, в состав которой входят СОИ, блок трубопоршневой поверочной установки (далее - ТПУ), а также следующие технологические блоки: блок фильтров (далее - БФ), блок-бокс измерительных линий № 1 (далее - БИЛ № 1) -блок измерений показателей качества нефти (далее - БИК), блок-бокс измерительных линий № 2 (далее - БИЛ № 2). В вышеприведенные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении параметров качества нефти, а также контроле технологических режимов работы СИКН.

Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В состав СИКН входят измерительные компоненты, участвующие в измерениях массы нефти и приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК).

Т а б л и ц а 1 - Основные измерительные компоненты, применяемые в составе СИКН

В состав СИКН входят показывающие средства измерений давления и температуры, а также преобразователь расхода в БИК.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматизированные измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода;

• - автоматические измерения температуры, давления, плотности, объемной доли воды в нефти, массовой доли серы общей в потоке нефти;

• - измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;

• - проведение контроля метрологических характеристик (далее - КМХ) рабочих СРМ с применением контрольно-резервного СРМ;

• - проведение КМХ и поверки СРМ с применением ТПУ;

• -  автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;

• - вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой доли хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением преобразователя содержания объемной доли воды в нефти или по результатам определения массовой доли воды в испытательной лаборатории;

• - автоматическое регулирование расхода нефти через БИК для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический и ручной отбор проб;

• - защита информации от несанкционированного доступа;

• - регистрация и хранение результатов измерений, формирование отчетов.

Заводской № 62 в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на металлическую табличку, закрепленную на блок-боксе БИЛ № 1-БИК.

Установка пломб на СИКН и нанесение знака поверки на СИКН не предусмотрены.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ, входящего в состав ИК массы и массового расхода нефти, предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на две пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах первичного измерительного преобразователя модели CMF и на пломбу, установленную на контровочной проволоке, охватывающей корпус электронного преобразователя модели 2700 (для СРМ с регистрационным № 45115-10 пример схемы установки пломбы приведен на рисунке 2). Для СРМ с регистрационным № 45115-16 пример схемы установки пломбы на корпусе электронного преобразователя модели 2700 приведен на рисунке 3.

Схемы пломбировки от несанкционированного доступа с местами установки пломб представлены на рисунках 1, 2 и 3.

Место установки пломбы

Место установки пломбы

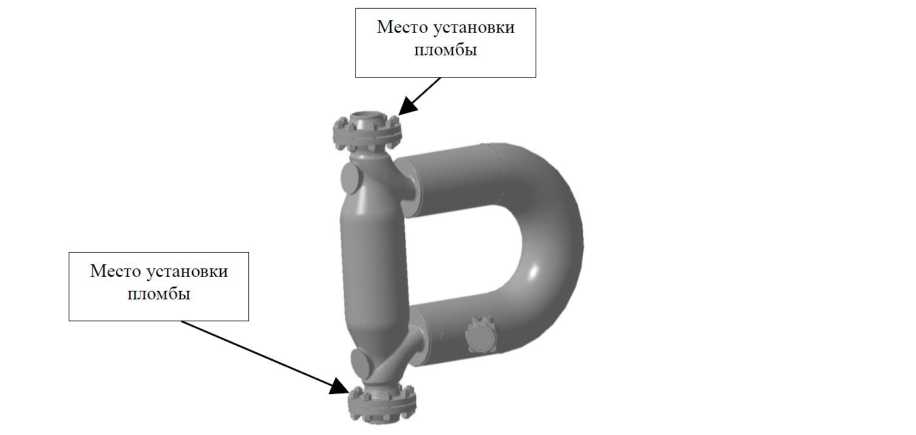

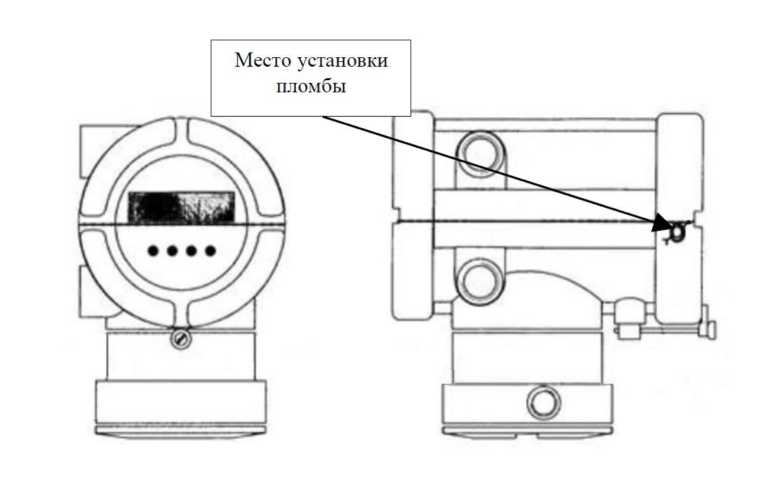

Рисунок 1 - Пример схемы установки пломб от несанкционированного доступа первичного измерительного преобразователя модели CMF

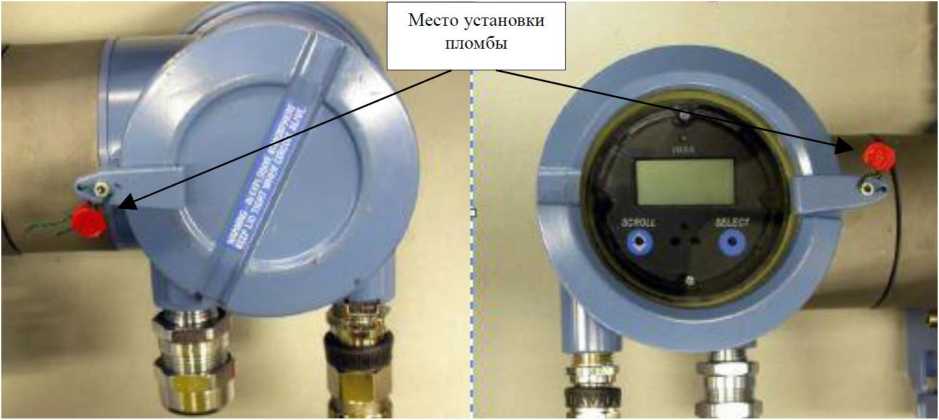

Рисунок 2 - Пример схемы установки пломбы от несанкционированного доступа на корпусе электронного преобразователя модели 2700

Рисунок 3 - Пример схемы установки пломбы от несанкционированного доступа на корпусе электронного преобразователя модели 2700

СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора «Вектор», обеспечивающие реализацию функций СИКН. Идентификационные данные ПО ИВК и АРМ оператора «Вектор» указаны в таблице 2.

Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой пароля разного уровня доступа.

Метрологические характеристики СИКН указаны с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Т а б л и ц а 2 - Идентификационные данные ПО СИКН

Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.

Т а. б л и ц а 3 - Состав и основные метрологические характеристики ИК

• ¹⁾ Измерительная линия;

• ²⁾ Пределы допускаемой относительной погрешности ИК массы и массового расхода

нефти с контрольно-резервным СРМ;

³⁾ Пределы допускаемой относительной погрешности ИК массы и массового расхода нефти с рабочими СРМ.

Т а б л и ц а 4 - Метрологические характеристики СИКН

Т а б л и ц а 5 - Основные технические характеристики СИКН и параметры измеряемой среды

Продолжение таблицы 5

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН печатным способом.

Комплектность средства измерений Комплектность СИКН приведена в таблице 6.

а б л и ц а 6 - Комплектность средства измерений

приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 1582 на ПСП ООО «Соровскнефть», ФР.1.29.2021.40518.

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений»

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор»

(ООО «ИПФ «Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, 88

Тел. (3452) 388-720, Факс 388-727

E-mail: sekretar@ipfvektor.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843)272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592

В части вносимых изменений

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

Лист № 1 Регистрационный № 52513-13                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ультразвуковые с накладными излучателями АКРОН-02 (далее -расходомеры) предназначены для измерений объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей, в том числе сточных вод, протекающих в напорных трубопроводах.

Принцип действия расходомера основан на измерении разности времени распространения ультразвуковых колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока.

Расходомеры выпускаются в трех исполнениях:

• - АКРОН-02-1 - для измерений на трубопроводах при значительном расстоянии от объекта измерения до места установки электронного блока (I < 1200 м); включает в себя первичный преобразователь ПП-1 и блоки электронные БЭ-3 и БЭ-4;

• - АКРОН-02-2 - для измерений на двух трубопроводах одновременно (двухканальный); включает в себя два комплекта первичных преобразователей ПП-1 и блок электронный БЭ-5;

• - АКРОН-02-3 - для измерений на трубопроводах с деформированными потоками жидкости при измерении в двух плоскостях (двухлучевой); включает в себя два комплекта первичных преобразователей ПП-1 и блок электронный БЭ-6.

ПП-1 состоит из двух ультразвуковых излучателей и устройства крепления их на трубопроводе. Ультразвуковые излучатели-приемники предназначены для преобразования подводимых к ним электрических сигналов в акустические колебания. Основой излучателя-приемника является пьезокерамический элемент, работающий на одной из резонансных частот.

Электронный блок БЭ-3 преобразует разность времен распространения акустических колебаний в контролируемой среде в последовательный код по протоколу MODBUS, который передается по интерфейсу RS-485 на блок БЭ-4, преобразующий его в показания дисплея; электронные блоки БЭ-5 и БЭ-6 предназначены для преобразования разности времен распространения акустических колебаний в контролируемой среде в показания дисплея.

На жидкокристаллическом дисплее электронных блоков БЭ-4, БЭ-5 и БЭ-6 отображается следующая информация:

объемный расход жидкости, м³/ч;

суммарный (интегральный) объем (количество) жидкости, протекающей в прямом и обратном направлении, м³;

скорость потока жидкости. м/с;

время работы прибора, ч;

дата и время;

содержимое архивов;

параметры трубопровода;

тип контролируемой жидкости (холодная, горячая вода, мазут, сточные воды и т.д.); индикация настройки акустического канала при монтаже;

диагностические сообщения.

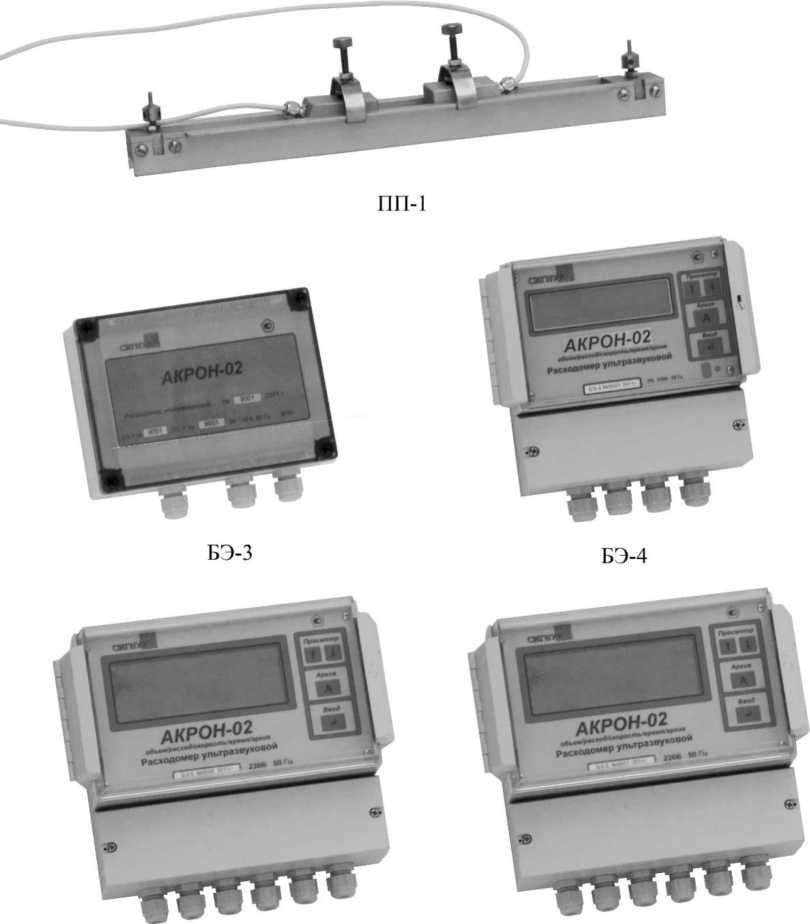

Внешний вид прибора приведен на рисунке 1.

БЭ-5                                БЭ-6

Рисунок 1 - Внешний вид расходомера

Расходомер может иметь токовый выход с выходными сигналами 0-5; 0-20; 4-20 мА, пропорциональными измеряемому объемному расходу, релейный выход (сухие контакты реле) или импульсный выход с нормированным «весом» импульса, возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также возможность подключения к GSM-модему для беспроводной передачи информации.

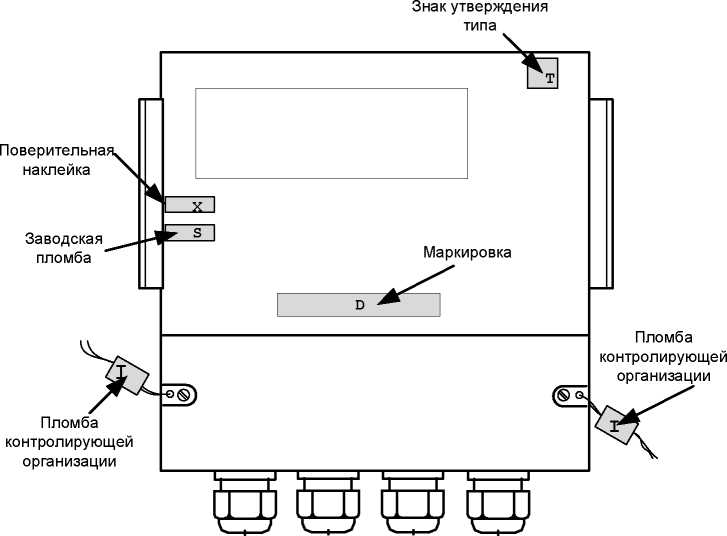

На рисунке 2 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.

Ламинированный шильдик, изготовленный типографским способом, с серийным номером (в буквенно-цифровом формате) блока электронного БЭ-1м и БЭ-2м и годом выпуска прибора расположен на лицевой панели за стеклом. Ламинирование обеспечивает сохранность надписи в процессе эксплуатации.

Т - место размещения знака утверждения типа;

D - маркировка;

S - заводские пломбы;

I - пломбы контролирующей организации;

Х - место поверительной наклейки.

Рисунок 2 - Места пломбировки и размещения наклеек

Программное обеспечение

В расходомере применяется программное обеспечение (ПО) AKR2-1 (2,3)-2011, которое осуществляется преобразование измеренной разности времени распространения ультразвуковых колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока,- в скорость потока жидкости и затем в объемный расход и суммарный (интегральный) объем (количество), а также обеспечивает связь прибора с компьютером и с оператором и ввод настроечных параметров и поправочных коэффициентов.

От несанкционированного изменения, ПО защищено четырехзначным кодом доступа, индивидуальным для каждого прибора.

Доступ к кнопке, разрешающей изменение параметров трубопровода, закрыт пломбой проверяющей организации.

Доступ к ПО через интерфейс невозможен. По интерфейсу возможен только вывод архивной информации и измеренных значений объемного расхода и суммарного объема.

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «С» по МИ3286-2010

Таблица 2

Таблица 3 - Показатели надежности

наносится на переднюю панель БЭ по технологии шелкографии, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

В зависимости от исполнения в комплект поставки расходомера входят:

Таблица 4.1

Таблица 4.2

Таблица 4.3

изложены в руководстве по эксплуатации АЦПР.407154.014 РЭ главы с 12 по 20.

ТУ 26.51.52-014-18623641-2025 (взамен ТУ 4213-014-18623641-11) Расходомеры ультразвуковые с накладными излучателями АКРОН-02. Технические условия

Общество с ограниченной ответственностью «111111 СИГНУР»

(ООО «ПНП СИГНУР»)

ИНН 7707254500

Адрес: 123458, г. Москва, вн. тер. г. муниципальный округ СТРОГИНО,

ул. Твардовского, д.8

Тел./факс +7(495)780-9219, 757-6004

Web-сайт: www.signur.ru

E-mail: signur@mail.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ 1М - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 91496-24                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ультразвуковые с накладными излучателями АКРОН-01 м (далее -расходомеры) предназначены для измерений объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей, в том числе сточных вод, протекающих в напорных трубопроводах.

Принцип действия расходомера основан на измерении разности времени распространения ультразвуковых колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока.

Расходомеры применяются для учетных операций на водопроводных и канализационных сетях, на промышленных предприятиях.

Расходомеры выпускаются в двух исполнениях:

• - АКРОН-01м-1 - (стационарное исполнение для контроля и учета) включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1м, соединенные кабелем;

• - АКРОН-01м-2 - (портативное исполнение для аудита) включает в себя первичный преобразователь ПП-1, блок электронный БЭ-2м со встроенной аккумуляторной батареей, сетевой адаптер и ультразвуковой преобразователь УЗП толщиномера, соединенные кабелем.

ПП-1 состоит из двух ультразвуковых излучателей и устройства крепления их на трубопроводе. Ультразвуковые излучатели-приемники предназначены для преобразования подводимых к ним электрических сигналов в акустические колебания. Основой излучателя-приемника является пьезокерамический элемент, работающий на одной из резонансных частот.

Электронные блоки БЭ-1м и БЭ-2м предназначены для преобразования разности времен распространения акустических колебаний в контролируемой среде в показания дисплея.

На жидкокристаллическом дисплее может отображаться следующая информация:

• -  значение объемного расхода жидкости, м³;

• -  значение суммарного (интегрального) объема (количества) жидкости, протекающего в прямом и обратном направлении, м³;

• -  значение скорости потока жидкости, м/с;

• -  время работы прибора, ч;

• -  даты и времени;

• -  содержимое архивов;

• -  параметры трубопровода;

• -  тип контролируемой жидкости (холодная или горячая вода, мазут, сточные воды и т.д.);

• -  индикация настройки акустического канала при монтаже;

• -  диагностические сообщения.

На дисплее расходомера с БЭ-2м может также отображаться значение толщины стенки трубопровода.

Расходомер может иметь токовый выход с выходными сигналами 0-5; 0-20 и 4-20 мА, пропорциональными измеряемому объемному расходу, релейный выход (сухие контакты реле) или импульсный выход с нормированным «весом» импульса, возможность вывода информации на компьютер через встроенный интерфейс USB, RS-232 или RS-485, а также возможность подключения к GSM/GPRS-модему для беспроводной передачи информации.

Рисунок 1 - первичный преобразователь Ш1-1

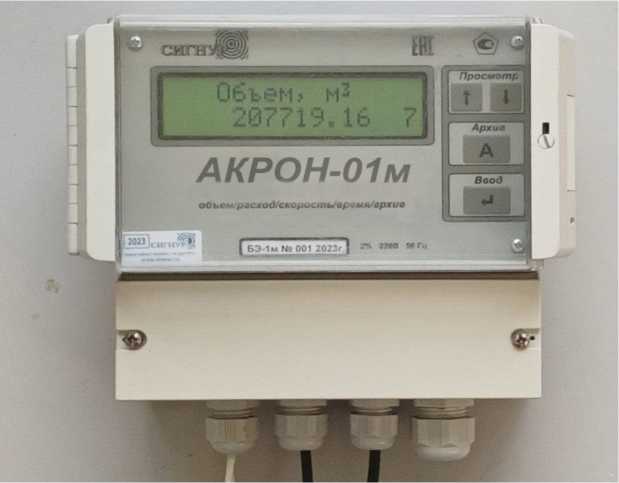

Рисунок 2 - блок электронный БЭ-1м (стационарное исполнение для контроля и учета)

Рисунок 3 - блок электронный

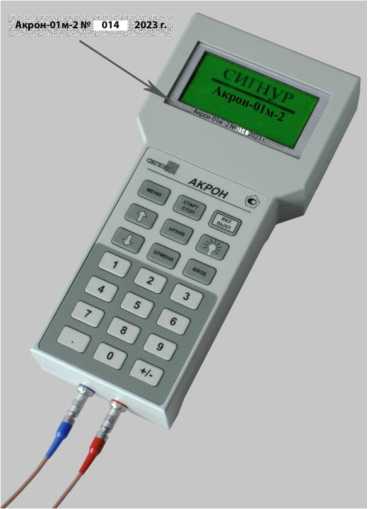

БЭ-2м (портативное исполнение для аудита)

Места пломбировки от несанкционированного доступа и место размещения наклеек указаны на рисунке 4.

Ламинированный шильдик, изготовленный типографским способом, с серийным номером (в буквенно-цифровом формате) блока электронного БЭ-1м и БЭ-2м и годом выпуска прибора расположен на лицевой панели за стеклом. Ламинирование обеспечивает сохранность надписи в процессе эксплуатации.

Место установки шильдиков и их размеры указаны на рис. 4

Заводская пломба

АКРОН-01 м-2 № 003 2023г.

Вид сзади

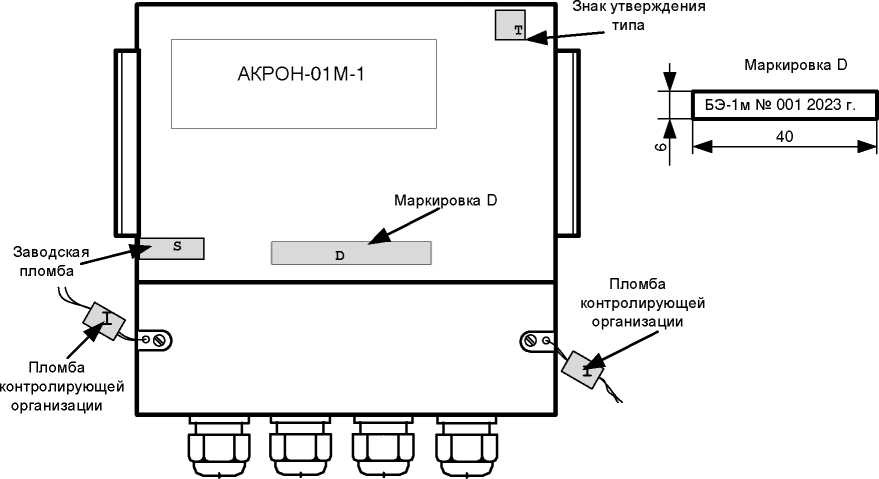

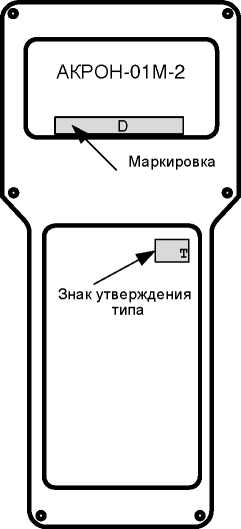

Рисунок 4 - Места пломбировки от несанкционированного доступа и место размещения наклеек

Т - место размещения знака утверждения типа;

D - маркировка - [зав. номер]; год выпуска

S - заводские пломбы;

I - пломбы контролирующей организации.

В расходомере применяется программное обеспечение (ПО) AKR1M-1(2)-2023, которое осуществляет преобразование измеренной разности времени распространения ультразвуковых колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока в скорость потока жидкости и затем в объемный расход и суммарный (интегральный) объем (количество), а также обеспечивает связь прибора с компьютером и с оператором и ввод настроечных параметров и поправочных коэффициентов.

От несанкционированного изменения ПО защищено четырехзначным кодом доступа, индивидуальным для каждого прибора.

Доступ к кнопке, разрешающей изменение параметров трубопровода, закрыт пломбой проверяющей организации.

Доступ к ПО через интерфейс невозможен. По интерфейсу возможен только вывод архивной информации и измеренных значений объемного расхода и суммарного объема. Идентификационные данные программного обеспечения приведены в таблицах 1.1. и 1.2.

Таблица 1.1.

Таблица 1.2.

Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2

Таблица 3 - Показатели надежности

наносится на переднюю панель БЭ по технологии изготовителя, на титульный лист паспорта и руководства по эксплуатации - типографским способом.

Таблица 4.1

Таблица 4.2

изложены в руководстве по эксплуатации АЦПР.407154.016 РЭ (гл. 9-19).

Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»

ТУ 26.51.52-016-18623641-2025 (взамен ТУ 4213-016-18623641-23) Расходомеры ультразвуковые с накладными излучателями АКРОН-01 м. Технические условия

Общество с ограниченной ответственностью «ПИН! СИГНУР»

(ООО «ПНП СИГНУР»)

ИНН 7707254500

Адрес: 123458, г. Москва, вн. тер. г. муниципальный округ СТРОГИНО, ул. Твардовского, д. 8

Общество с ограниченной ответственностью «111111 СИГНУР»

(ООО «ПНП СИГНУР»)

ИНН 7707254500

Адрес: 123458, г. Москва, вн. тер. г. муниципальный округ СТРОГИНО, ул. Твардовского, д.8

Тел./факс +7(495)780-9219, 757-6004

E-mail: signur@mail.ru

Web-сайт: www.signur.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
