№143 от 29.01.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747244
ПРИКАЗ_Об утверждении типов средств измерений (18)
Приказы по основной деятельности по агентству Вн. Приказ № 143 от 29.01.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
29 января 2026 г.
143
Москва
Об утверждении типов средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «_ » янваРя 2026 г. № 14_
Сведения
об утвержденных типах средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правооблада тель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |

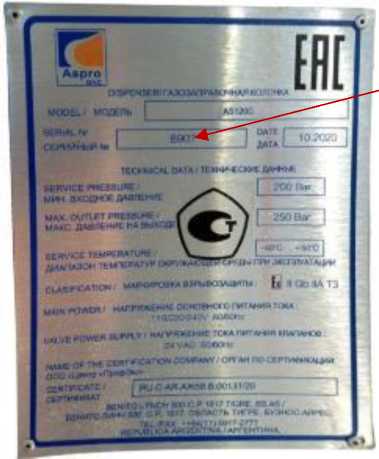

Колонки газозаправочные |
Aspro AS120G |
Е |
97533-26 |
8905, 8906, 8907 |
Фирма DELTA COMPRESION S.R.L., Аргентина |
Фирма DELTA COMPRESION S.R.L., Аргентина |
ОС |
МП-6562024 «ГСИ. Колонки газозаправочные Aspro AS120G. Методика поверки» |
1 год |
СевероЗападный филиал общества с ограниченной ответственностью «Газпром газомоторное топливо» (Северо-Западный филиал ООО «Газпром газомоторное топливо»), г. Санкт-Петербург ИНН 3905078834 |
ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов, Московская обл. |
07.02.2025 |
|
2. |

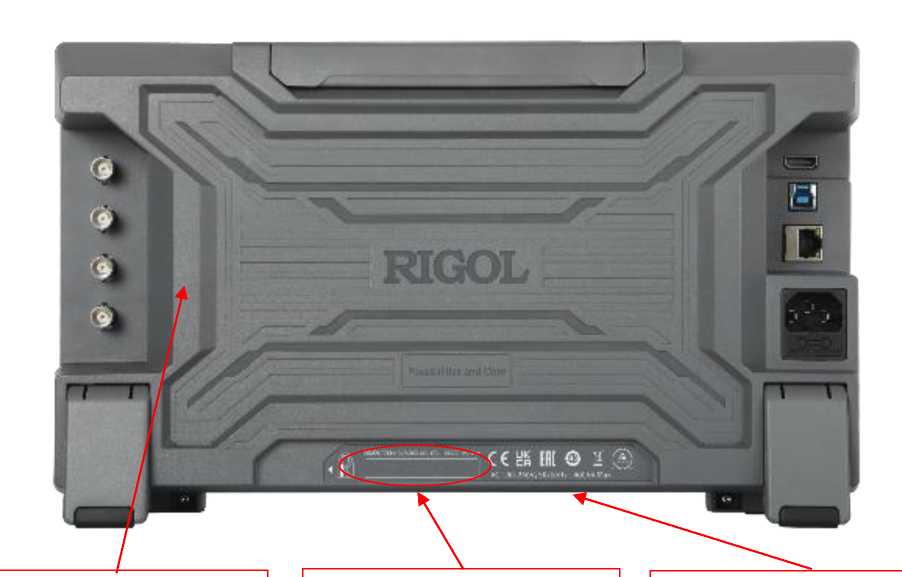

Осциллографы цифровые |
RIGOL DHO1Z ZZ |
С |
97534-26 |
DHO1204 зав. № HDO1B244501845; DHO1204 зав. № HDO1B262901094 |
Компания RIGOL TECHNOLOGIES CO., Ltd, |
Компания RIGOL TECHNOLOGIES CO., Ltd, |
ОС |
МП DHO1ZZZ/ 2025 «ГСИ. Осцилло- |
1 год |
Общество с ограниченной ответственностью «Мастер- |
АО «АКТИ- Мастер», г. Москва |
05.09.2025 |
|
Китай |
Китай |
графы цифровые RIGOL DHO1ZZZ. Методика поверки» |
Тул» (ООО «Мастер-Тул»), г. Москва ИНН 7710264988 | ||||||||||
|
3. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) УКХП |
Обозначение отсутствует |
Е |
97535-26 |
006 |
Общество с ограниченной ответственностью «Энергопрайм» (ООО «Энергопрайм»), г. Владимир ИНН 3328030900 |
Общество с ограниченной ответственностью «ЧЕР КИЗОВО ТОПЛИВНО-ЭНЕРГЕТИ ЧЕСКИЙ КОМПЛЕКС» (ООО «ЧЕР КИЗОВО ТЭК»), г. Москва ИНН 7714974474 |
ОС |
МТЛ.МП.0 26-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) УКХП. Методика поверки» |
4 года |
Общество с ограниченной ответственностью «Энергопрайм» (ООО «Энергопрайм»), г. Владимир ИНН 3328030900 |
ООО «Мет-рикслаб», г. Владимир |
15.09.2025 |
|
4. |

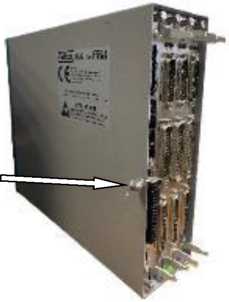

Системы измерений длительности соединений |
«Svetets TMS» |
С |
97536-26 |
0001 (в составе оборудования комбинированной АТС), 0001 (в составе оборудования учрежденческо-производственной АТС) |
Общество с ограниченной ответственностью «Фирма «СВЕТЕЦ» (ООО «Фирма «СВЕТЕЦ»), Московская обл., г. Электросталь ИНН 5053006189 |
Общество с ограниченной ответственностью «Фирма «СВЕТЕЦ» (ООО «Фирма «СВЕТЕЦ»), Московская обл., г. Электросталь ИНН 5053006189 |
ОС |
МП6651-006117735442025 «ГСИ. Системы измерений длительности соединений «Svetets TMS». Методика поверки» |
1 год |
Общество с ограниченной ответственностью «Фирма «СВЕТЕЦ» (ООО «Фирма «СВЕТЕЦ»), Московская обл., г. Электросталь ИНН 5053006189 |
ООО «НТЦ СОТСБИ», г. Санкт-Петербург |
30.07.2025 |
|
5. |
Система измерений количества и |
Обозначение отсут- |
Е |
97537-26 |
зав. № 142 |
Общество с ограниченной ответственно- |
Общество с ограниченной ответственно- |
ОС |
МП 1752 14-2025 «ГСИ. Си- |
1 год |
Общество с ограниченной ответственно- |
ВНИИР - филиал ФГУП «ВНИИМ им. |
15.04.2025 |
|
показателей качества нефти № 1015 (резервная схема учета) |
ствует |
стью «Эмерсон» (ООО «Эмерсон»), г. Москва ИНН 7705130530 |
стью «Афипский нефтепе-рерабатываю- щий завод» (ООО «Афипский НПЗ»), пгт. Афипский, Краснодарский край ИНН 7704214548 |
стема измерений количества и показателей качества нефти № 1015 (резервная схема уче та). Методика по верки» |
стью «Афипский нефтепе-рерабатываю-щий завод» (ООО «Афипский НПЗ»), пгт. Афипский, Краснодарский край ИНН 7704214548 |
Д.И. Менделеева», г. Казань | |||||||
|
6. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СберЭнер-го» по объекту ООО «ГЕКСАЛОТОС» |
Обозна чение отсутствует |
Е |
97538-26 |
001 |
Общество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»), г. Москва ИНН 7718660052 |
Общество с ограниченной ответственностью «Сбер- Энерго» (ООО «СберЭнер-го»), г. Москва ИНН 7730258012 |
ОС |
МТЛ.МП.0 28-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Сбер- Энерго» по объекту ООО «ГЕКСАЛОТОС». Методика поверки» |
4 года |
Общество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»), г. Москва ИНН 7718660052 |
ООО «Мет-рикслаб», г. Владимир |
26.09.2025 |
|
7. |

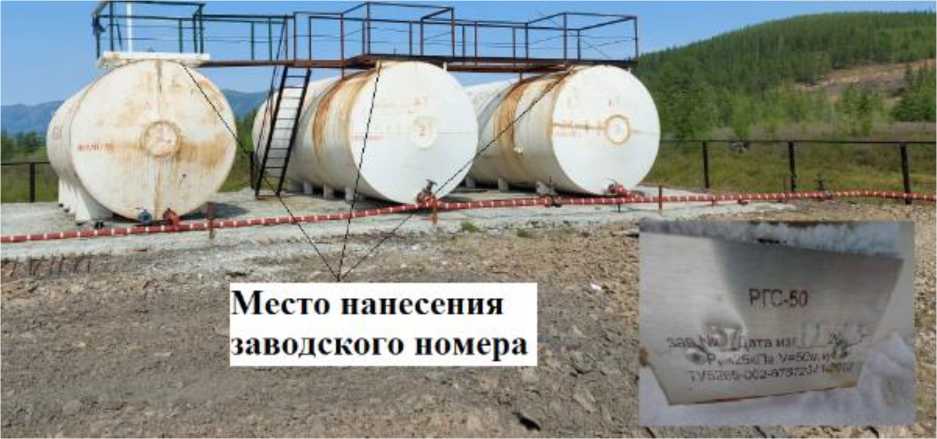

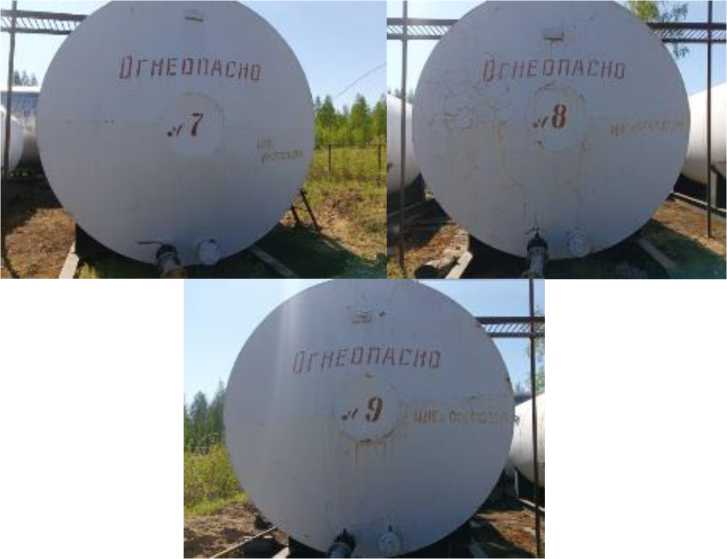

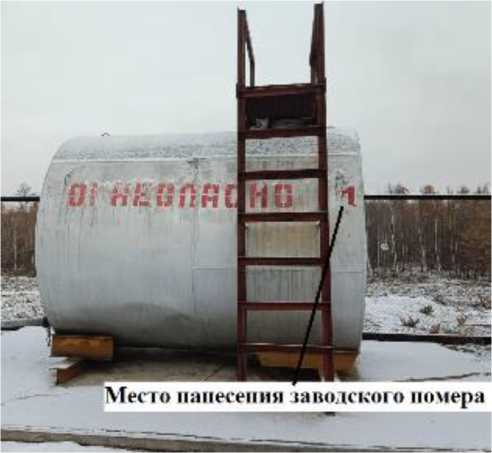

Резервуары горизонтальные стальные цилиндриче- |
РГС-50 |
Е |
97539-26 |
Зав. №№ 7, 8, 9 |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика |
ОС |
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные |
5 лет |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика |
ООО фирма «Метролог», г. Казань |
24.10.2025 |
|
ские |
Саха (Якутия), Булунский улус, п. Тикси, ИНН 1435117944 |
Саха (Якутия), Булунский улус, п. Тикси, ИНН 1435117944 |
горизонтальные цилиндрические. Методика поверки» |
Саха (Якутия), Булунский улус, п. Тикси, ИНН 1435117944 | |||||||||
|
8. |
Резервуары горизонтальные стальные цилиндрические |
РГС-50 |
Е |
97540-26 |
Зав. №№ 143, 52, 57 |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси, ИНН 1435117944 |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси, ИНН 1435117944 |
ОС |
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» |
5 лет |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси, ИНН 1435117944 |
ООО фирма «Метролог», г. Казань |
24.10.2025 |
|
9. |
Резервуары горизонтальные стальные цилиндрические |
РГС |
Е |
97541-26 |
Модификация РГС-10 зав. №1, модификация РГС-25 зав. №2 |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси ИНН 1435117944 |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси ИНН 1435117944 |
ОС |
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» |
5 лет |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси ИНН 1435117944 |
ООО фирма «Метролог», г. Казань |
24.10.2025 |
|
10. |
Резервуар горизонтальный стальной цилиндрический |
РГС-25 |
Е |
97542-26 |
10572 |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси ИНН 1435117944 |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси ИНН 1435117944 |
ОС |
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» |
5 лет |
Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси ИНН 1435117944 |
ООО фирма «Метролог», г. Казань |
24.10.2025 |
|
11. |

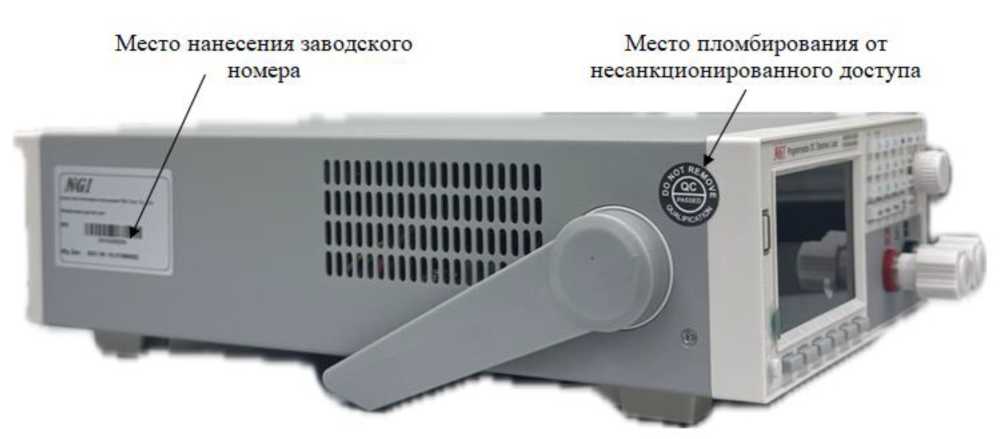

Нагрузки электронные |
N62100 |
С |
97543-26 |
модификация N62115-80-20 с зав. |
Hunan Next Generation In- |
Hunan Next Generation In- |
ОС |
РТ-МП- 1383-551- |
1 год |
Общество с ограниченной |
ФБУ «НИЦ ПМ - Ростест», |
24.10.2025 |
|
№N25081222, модификация N62160-150-60 с зав. № N24090354, модификация N62160- 600-15 с зав. № N25080932 |
strumental T&C Tech. Co., Ltd., Китай |
strumental T&C Tech. Co., Ltd., Китай |
2025 «ГСИ. Нагрузки электронные N62100. Методика поверки» |
ответственностью «Научно-производственный комплекс «Электронные, оптические и механические системы» (ООО «НПК «ЭОМС»), г. Москва ИНН 7726401559 |
г. Москва | ||||||||
|
12. |

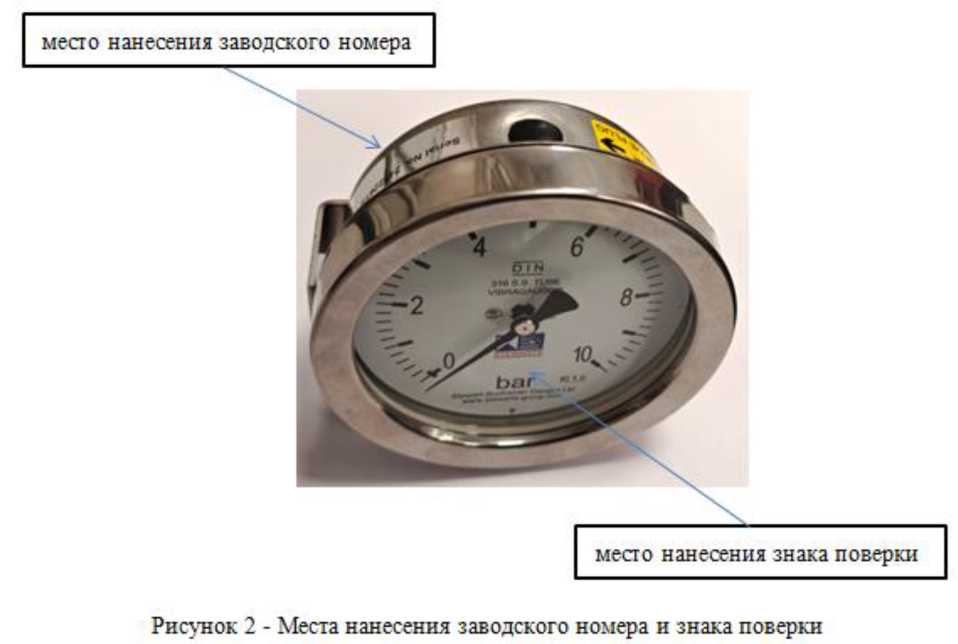

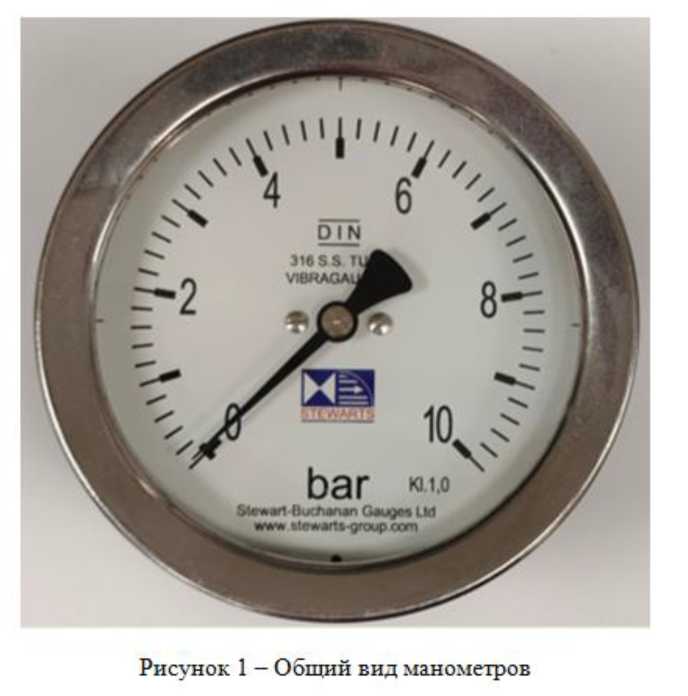

Манометры показывающие |
STEWA RTS |
Е |
97544-26 |
24922604/1, 24922604/2, 24922604/3, 24922604/4, 24922604/5, 24922604/6, 24922604/7, 24922604/8, 24922605/1, 24922605/2, 24922605/3, 24922605/4, 24922605/5, 24922605/6, 24922605/7, 24922605/8, 24922605/9, 24922605/10, 24922605/11, 24922605/12, 24922605/13, 24922605/14, 24922605/15, 24922605/16, 24922605/17, 24922605/18, 24922605/19, 24922605/20, |
Stewart-Buchanan Gauges Ltd., Великобритания |
Stewart-Buchanan Gauges Ltd., Великобритания |
ОС |
РТ-МП-161-4432025 «ГСИ. Манометры показывающие STEWART S. Методика поверки» |
1 год |
Акционерное общество «ЭНСИ» (АО «ЭНСИ»), г. Москва ИНН 9725088263 |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
23.09.2025 |
|
24922605/21, 24922605/22, 24922605/23, 24922605/24, 24922605/25, 24922605/26, 24922605/27, 24922605/28, 24922606/1, 24922606/2, 24922606/3, 24922606/4, 24922606/5, 24922606/6, 24922606/7, 24922606/8, 24922606/9, 24922606/10, 24922606/11, 24922606/12, 24922606/13, 24922606/14, 24922606/15, 24922606/16, 24922606/17, 24922606/18, 24922607/1, 24922607/2, 24922607/3, 24922607/4, 24922607/5, 24922607/6, 24922608/1, 24922608/2, 24922609/1, 24922609/2, 24922609/3, 24922609/4, 24922609/5, 24922609/6, 24922609/7, |
|
24922609/8, 24922609/9, 24922609/10, 24922609/11, 24922609/12, 24922609/13, 24922609/14, 24922609/15, 24922609/17, 24922609/18, 24922609/19, 24922609/20, 24922609/21, 24922609/22, 24922609/25, 24922609/26, 24922609/27, 24922609/28, 24922609/29, 24922609/30, 24922609/31, 24922609/32, 24922609/33, 24922609/34, 24922609/35, 24922609/36, 24922609/37, 24922609/38, 24922609/39, 24922609/40, 24922609/41, 24922609/42, 24922609/43, 24922609/44, 25911310/1, 25911310/2, 25911310/3, 24922610/1, 24922610/2, 24922610/3, 24922610/4, |
|
24922610/5, 24922610/6, 24922610/7, 24922610/8, 24922610/9, 24922610/10, 24922610/11, 24922610/12, 24922610/13, 24922610/15, 24922610/16, 24922610/17, 24922610/19, 24922610/20, 24922610/21, 24922610/22, 24922610/23, 24922610/24, 24922610/25, 24922610/26, 24922610/27, 24922610/28, 25911311/1, 25911311/2, 24922611/1, 24922611/2, 24922611/3, 24922611/4, 24922611/5, 24922611/6, 24922611/7, 24922611/8, 24922612/1, 24922612/2, 24922613/1, 24922613/2, 24922613/3, 24922613/4, 24922613/5, 24922613/6, 24922613/7, |
|
24922613/8, 24922614/1,2492261 4/2, 24922614/3, 24922614/4, 24922614/5, 24922614/6, 24922614/7, 24922614/8, 24922614/9, 24922614/10, 24922614/11, 24922614/12, 24922615/1,2492261 5/2, 24922615/3, 24922615/4, 24922615/5, 24922615/6, 24922615/7, 24922615/8, 24922615/9, 24922615/10, 24922615/11, 24922615/12, 24922615/13, 24922615/14, 24922615/15, 24922615/16, 24922615/17, 24922615/18, 24922615/19, 24922615/20, 24922615/21, 24922615/22,249226 15/23,24922615/24, 24922615/25, 24922615/26, 24922615/27, 24922615/28, 24922615/29, 24922615/30, 24922615/31, |
|
24922615/32, 24922615/33, 24922615/34, 24922615/35, 24922615/36, 24922615/37, 24922615/38, 24922615/39, 24922615/40, 24922615/41, 24922615/42, 24922615/43, 24922615/44, 24922615/45, 24922615/46, 24922615/47, 24922615/48, 24922615/49, 24922615/50, 24922615/51, 24922615/52, 24922615/53, 24922615/54, 24922615/55, 24922615/56, 24922615/57, 24922615/58, 24922615/59, 24922615/60, 24922615/61, 24922615/62, 24922616/1, 24922616/2, 24922616/3, 24922616/4, 24922617/1, 24922617/2, 24922617/3, 24922617/4, 24922617/5, 24922617/6, |
|
24922618/1, 24922618/2, 24922618/3, 24922618/4, 24922619/1, 24922619/2, 24922619/3, 24922619/4, 24922620/1, 24922620/2 | |||||||||||||
|
13. |

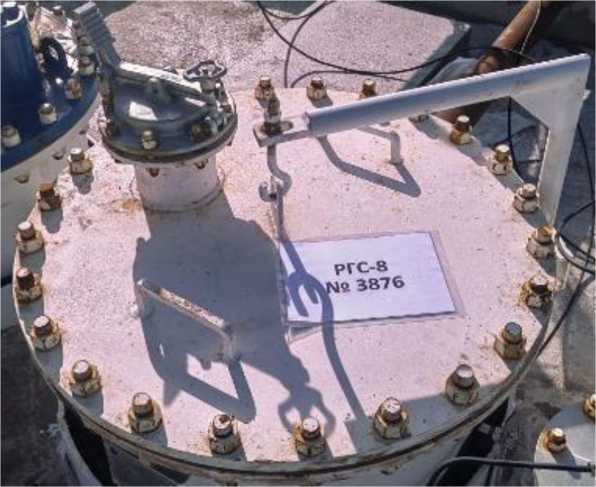

Резервуар горизонтальный стальной цилиндрический |
РГС-8 |
Е |
97545-26 |
3876 |
Акционерное общество «Транснефть -Прикамье» (АО «Транснефть - Прикамье»), г. Казань ИНН 1645000340 |
Акционерное общество «Транснефть -Прикамье» (АО «Транснефть - Прикамье»), г. Казань ИНН 1645000340 |
ОС |
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» |
5 лет |
Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье»), г. Казань ИНН 1645000340 |
АО «Транснефть - Автоматизация и Метрология», г. Москва |
27.08.2025 |
|
14. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК- 191 |
Обозначение отсутствует |
Е |
97546-26 |
3/191 |
Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471 |
Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471 |
ОС |
МП ЭПР-808-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-191. Методика поверки» |
4 года |
Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт- Петербург ИНН 7814148471 |
ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск |
07.10.2025 |
|
15. |

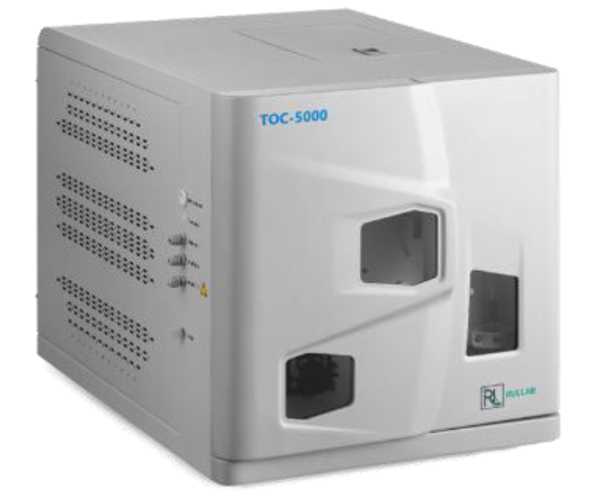

Анализаторы общего органического углерода |
RULLA B |
С |
97547-26 |
Модификация TOC-3000 с сер. № MS-TOC-230828; модификация TOC-5000 RN с сер. № MS-TOC-240819 |
Общество с ограниченной ответственностью «МИЛ- ЛАБ» (ООО «МИЛЛАБ»), г. Москва, ИНН 7715516300; производственная пло щадка «Shanghai Metash Instruments Co., Ltd.», Китай |
Общество с ограниченной ответственностью «МИЛ-ЛАБ» (ООО «МИЛЛАБ»), г. Москва, ИНН 7715516300 |
ОС |
МП 128251-2023 «ГСИ. Анализаторы общего органического углерода RULLAB. Методика поверки» |
1 год |
Общество с ограниченной ответственностью «МИЛ-ЛАБ» (ООО «МИЛЛАБ»), г. Москва, ИНН 7715516300 |
УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург |
28.10.2025 |
|
16. |

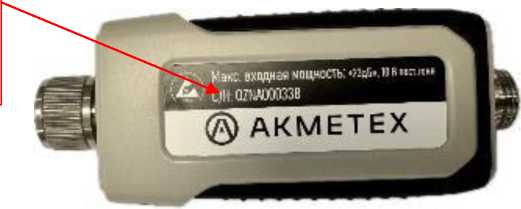

Измерители пиковой и средней мощности |
АКМЕ- ТЕХ AT87234 |
С |
97548-26 |
модификация AT87234D с сер. № QWNJ012916; модификация AT87234E с сер. № QWNF000579; модификация AT87234F с сер. № QWNJ013507; модификация AT87234L с сер. № QZNA000338 |
Акционерное общество «Акметрон» (АО «Акмет-рон»), г. Москва ИНН 7723827170 |
Акционерное общество «Акметрон» (АО «Акмет-рон»), г. Москва ИНН 7723827170 |
ОС |
РТ-МП-990-4412025 «ГСИ. Измерители пиковой и средней мощности АКМЕТЕХ AT87234. Методика поверки» |
1 год |
Акционерное общество «Акметрон» (АО «Акмет-рон»), г. Москва ИНН 7723827170 |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
07.07.2025 |
|
17. |

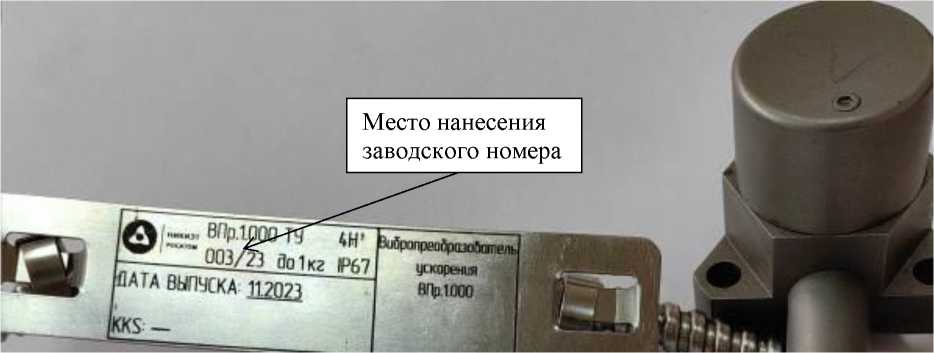

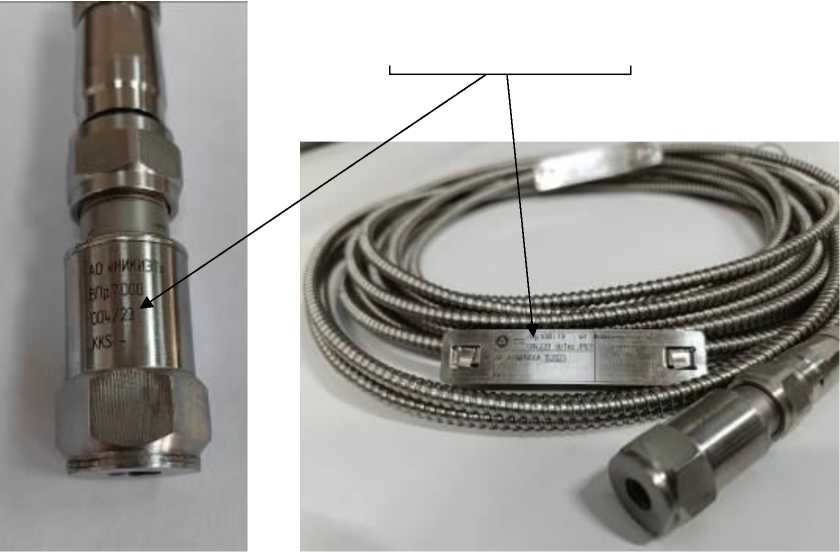

Вибропреоб разователи ускорения |
ВПр |
С |
97577-26 |
ВПр.1.000 зав. № 003/23, ВПр.1.000-01 зав. № 001/23, ВПр.7.000 зав. №№ 001/23, 004/23 |
Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля» (АО «НИКИ- |
Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля» (АО «НИКИ- |
ОС |
РТ-МП-1302-2042025 «ГСИ. Вибропре-образова-тели ускорения ВПр. Методика поверки» |
3 года |
Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля» (АО «НИКИ- |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
26.09.2025 |
|
ЭТ»), г. Москва ИНН 7708698473 |
ЭТ»), г. Москва ИНН 7708698473 |
ЭТ»), г. Москва ИНН 7708698473 | |||||||||||
|
18. |
Аспираторы изокинетич-ного отбора |
СБ-3 |
С |
97578-26 |
0001, 0003 |
Общество с ограниченной ответственностью «СБ- Техника» (ООО «СБ- Техника»), г. Пермь, ИНН 5903157026 |
Общество с ограниченной ответственностью «СБ- Техника» (ООО «СБ- Техника»), г. Пермь, ИНН 5903157026 |
ОС |

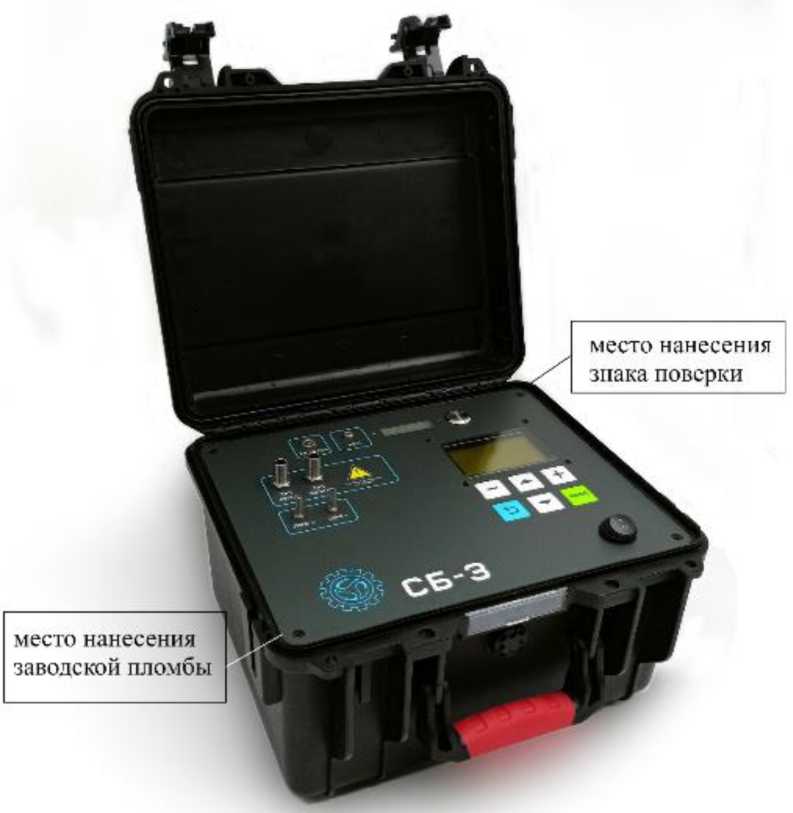

РТ-МП-1523-4492025 «ГСИ. Аспираторы изоки-нетичного отбора СБ-3. Методика поверки» |
1 год |
Общество с ограниченной ответственностью «СБ-Техника» (ООО «СБ-Техника»), г. Пермь, ИНН 5903157026 |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
13.10.2025 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 19 » января 2026 г. № 143
Лист № 1 Регистрационный № 97533-26 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки газозаправочные Aspro AS120GНазначение средства измерений
Колонки газозаправочные Aspro AS120G (далее - колонки) предназначены для измерений массы компримированного природного газа и вычисления его объема, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °C) при выдаче его в топливные баллоны транспортных средств (ТС), передвижных автомобильных газовых заправщиков (ПАГЗ) и иных газовых баллонов и баллонных связок.
Описание средства измерений
Принцип действия колонок состоит в следующем: КПГ из баллонной связки или напрямую из компрессорной колонки автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к колонке. Далее через входной фильтр, а также через понижающий регулятор давления КПГ поступает на вход электромагнитного/пневматического клапана. При подаче команды о начале заправки ТС открывается электромагнитный/пневматический клапан, КПГ поступает в массовый счетчик-расходомер (далее - расходомер), из которого через раздаточный рукав с заправочным устройством поступает в баллон ТС. Информация о массе КПГ, прошедшего через расходомер, поступает в электронно-вычислительное устройство. Объем КПГ, приведенного к стандартным условиям, вычисляется в электронно-вычислительном устройстве по введенному в него значению плотности КПГ при стандартных условиях. Окончание заправки происходит автоматически - по достижению заданного давления заправленного газа в баллоне ТС.
Задание дозы и включение колонок производится непосредственно с колонки (местное управление с клавиатуры блока управления) или оператором с удаленного компьютера.
Принцип измерений, монтируемых внутри счетчиков-расходомеров массовых основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них КПГ.
Конструктивно колонки выполнены в едином корпусе, который представляет из себя каркас, закрытый панелями. Панели при необходимости снимаются, обеспечивая доступ к составляющим колонки. В корпусе смонтированы все устройства и узлы, необходимые для учета газа (трубопроводы, арматура, средства измерений, управления и индикации).
Основными элементами колонок являются:
-
- корпус;
-
- счетчик-расходомер массовый Micro motion модификации CNG050, с преобразователем 1700, производства Emerson Process Management/ Micro Motion Inc.», США;
-
- электронно-вычислительное устройство GC22, изготовитель
фирма «Pamp Control S.R.L.», Аргентина;
-
- манометр контроля давления (манометр деформационный с трубчатой пружиной серии 2, модель 233.50), производства фирмы «WIKA Instrument, LP», США;
- запорно-регулирующая арматура (электромагнитные или пневматические клапаны, модели 2099, производства фирмы Jefferson, Аргентина, краны, регуляторы).
Для обеспечения условий работы счетчиков-расходомеров массовых в зимний период, колонки имеют электрический нагреватель Norseman™ во взрывобезопасном исполнении XPAL-600T2D240-40, производства фирмы CCI Thermal Technologies Inc., Канада, для внутреннего объема колонок, а также теплоизоляцию внутренних стенок колонок из минеральной ваты.
Колонки данного типа имеют серийные номера: 8905, 8906, 8907.
Общий вид колонок приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к элементам, влияющим на метрологические характеристики, предусмотрено пломбирование. Места пломбирования показаны на рисунке 2.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку колонок методом лазерной гравировки в соответствии с рисунком 3, что обеспечивает идентификацию каждого образца, а также сохранность номера во время всего срока эксплуатации.

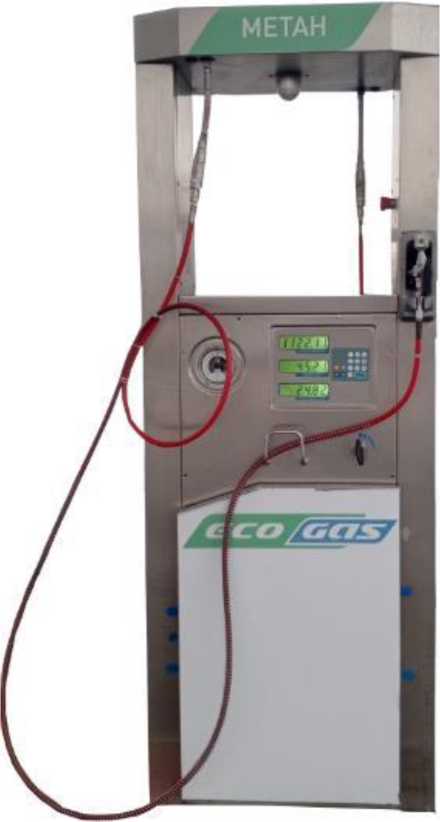

Рисунок 1 - Общий вид колонок
Место нанесения знака поверки
Место пломбировки

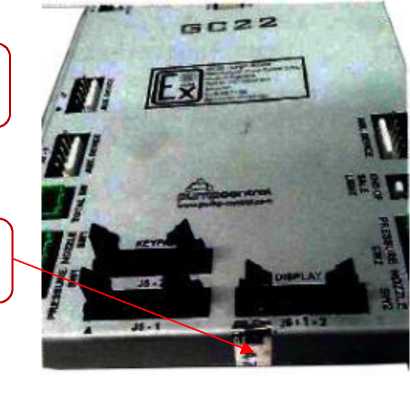

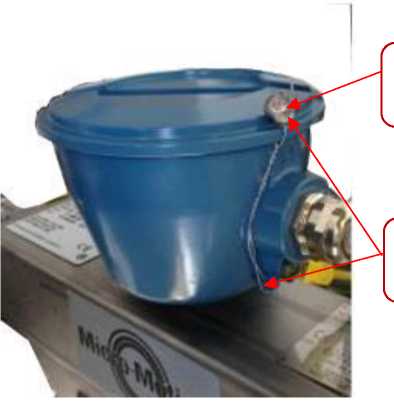

Рисунок 2 - Места пломбировки и нанесения знака поверки
серийного номера
\__________________________J
Рисунок 3 - Место нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом массы отпускаемого КПГ, вывод информации на дисплей и интерфейсы связи, управление режимами работы колонок.
Конструкция колонок исключает возможность несанкционированного доступа к ПО методами механического опломбированию. Дополнительная защита ПО обеспечивается использованием паролей доступа. Метрологические характеристики нормированы с учетом влияния ПО.
Доступ к электронно-вычислительному устройству и его интерфейсу для загрузки ПО ограничивается корпусом и защитной крышкой, которая пломбируется в соответствии с рисунком 2.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Valid to Firmware CPUGC22 |
|
Номер версии (идентификационный номер) ПО |
2.2.0.3 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расхода, кг/мин |
от 2 до 25 |
|
Пределы допускаемой относительной погрешности при измерении массы КПГ, % |
±1,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность указателей разового и суммарного учета |
0,01 |
|
Верхний предел показаний указателя разового и суммарного учета: - выданного КПГ, м3 |
9999,99 |
|
- цены за 1 м3 КПГ, руб. |
9999,99 |
|
- стоимость выданной дозы, руб./м3 |
9999,99 |
|
Рабочие условия измерений: - температура окружающего воздуха, оС |
от - 45 до +50 |
|
Напряжение питания переменного тока, В |
о ол + 10% 230-15% |
|
Потребляемая мощность, не более, В.А |
1260 |
|
Габаритные размеры, мм, не более - длина |
780 |
|
- ширина |
562 |
|
- высота |
2120 |
|
Масса, кг, не более |
250 |
|
Маркировка взрывозащиты |
II GB IIA T3 |
Таблица 4 - показатели надёжности.
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет |
20 |
наносится на маркировочную табличку колонки в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонка заправочная |
Aspro AS120G |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 3 «Технические и метрологические характеристики» паспорта.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Правообладатель
Фирма DELTA COMPRESION S.R.L., Аргентина
Адрес: Panamericana Colectora Este KM 47,53 B1625HDT Escobar - PCIA, De Buenos Aires, Argentina
Телефон/факс: +54(11) 5917-2777, +54(3488) 66-2100
E-mail: info@asprognc.com
Изготовитель
Фирма DELTA COMPRESION S.R.L., Аргентина
Адрес: Panamericana Colectora Este KM 47,53 B1625HDT Escobar - PCIA, De Buenos Aires, Argentina
Телефон/факс: +54(11) 5917-2777, +54(3488) 66-2100
E-mail: info@asprognc.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2, Литера А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » января 2026 г. № 143Лист № 1
Всего листов 7
Регистрационный № 97534-26
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые RIGOL DHO1ZZZНазначение средства измерений
Осциллографы цифровые RIGOL DHO1ZZZ (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы DHO1ZZZ включают в себя шесть модификаций, отличающиеся диапазоном частот (верхней границей полосы пропускания), количеством каналов, согласно таблице 1.
Таблица 1 - Модификации осциллографов RIGOL DHO1ZZZ
|
Модификация |
DHO1072 |
DHO1074 |
DHO1102 |
DHO1104 |
DHO1202 |
DHO1204 |
|
Число каналов |
2 |
4 |
2 |
4 |
2 |
4 |
|
Полоса пропускания, МГц |
7 |
0 |
100 |
200 | ||
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения. Осциллографы снабжены поворотной ручкой для переноски. Основные узлы осциллографов: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
На передней панели (рисунки 1, 2) размещены: цветной дисплей, многофункциональные поворотные ручки и кнопки управления, входные разъемы, разъемы интерфейса USB HOST, выхода прямоугольного сигнала компенсации пробника и заземления.
На задней панели (рисунок 3) размещены разъемы входа и выхода опорной частоты, сигнала внешнего запуска, интерфейсов HDMI, LAN, USB DEVICE (внешнее управление), разъем с предохранителем для подключения кабеля питания от сети переменного тока.
Знак поверки и знак утверждения типа наносятся в виде самоклеящихся этикеток на боковую и заднюю панель осциллографов (рисунок 3 и 4).
Фрагмент задней панели с указанием уникального заводского номера с 14-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель осциллографов (рисунок 5).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование нижней панели специальными стикер-наклейками.

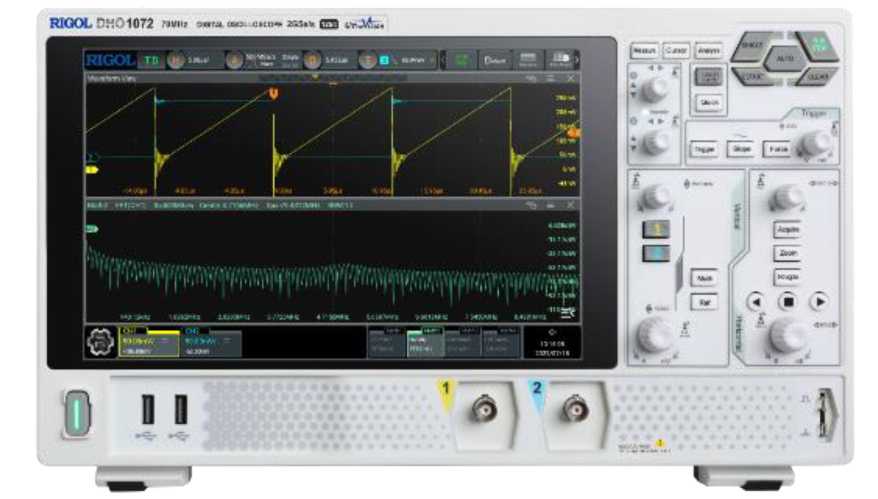

Рисунок 1 - Передняя панель осциллографов RIGOL DHO1072, DHO1102, DHO1202

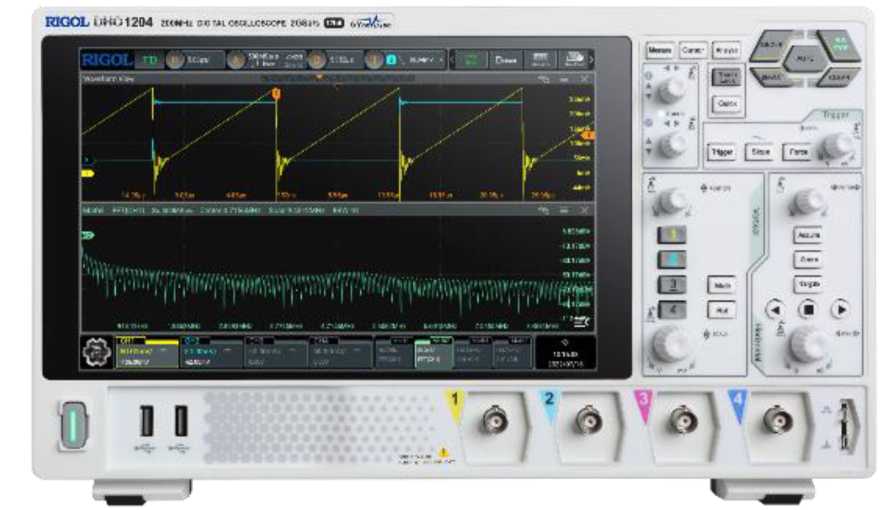

Рисунок 2 - Передняя панель осциллографов RIGOL DHO1074, DHO1104, DHO1204
Место нанесения
Место нанесения
заводского номера
знака поверки
Место пломбирования
(стикер-наклейка)
Рисунок 3 - Задняя панель осциллографов DHO1ZZZ
Место нанесения знака утверждения типа

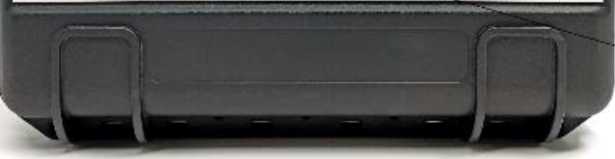

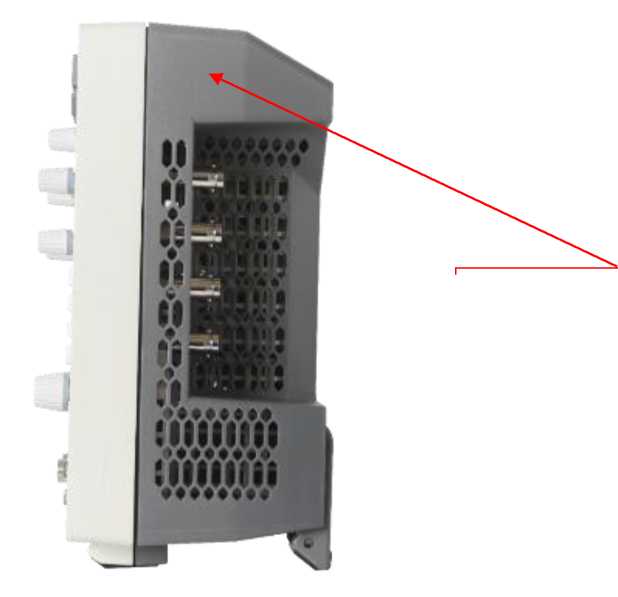

Рисунок 4 - Боковая панель осциллографов RIGOL DHO1ZZZ

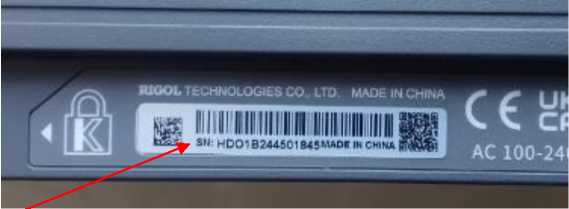

Заводской номер
Рисунок 5 - Фрагмент задней панели осциллографов RIGOL DHO1ZZZ
Программное обеспечение
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DHO 1000 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.02.07 |
Метрологические и технические характеристики осциллографов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Модификация осциллографа |
DHO1072/ DHO1074 |
DHO1102/ DHO1104 |
DHO1202/ DHO1204 |
|
Число каналов |
2/4 |
2/4 |
2/4 |
|
Верхняя частота полосы пропускания1 |
70 МГц |
100 МГц |
200 МГц |
|
Входное сопротивление, МОм |
1 | ||
|
Пределы допускаемой относительной погрешности значения входного сопротивления, % |
±1 | ||
|
Входная емкость, пФ |
19 | ||
|
Пределы допускаемой абсолютной погрешности значения входной емкости, пФ |
±3 | ||
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % |
±2 | ||
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, мВ2 до 200 мВ/дел. включ. свыше 200 мВ/дел. |
±(0,1-Ко+0,015-|исм|+2 мВ) ±(0,1-Ко+0,01-|исм|+2 мВ) | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Уровень собственных шумов осциллографа для коэффициентов отклонения4
5 мВ/дел 10 мВ/дел 20 мВ/дел 50 мВ/дел 100 мВ/дел 200 мВ/дел 500 мВ/дел
5 В/дел 10 В/дел |
64 мкВ 68 мкВ 74 мкВ 76 мкВ 97 мкВ 134 мкВ 974 мкВ
3,6 мВ
6 мВ 30 мВ 36 мВ |
68 мкВ 76 мкВ 82 мкВ 87 мкВ 101 мкВ 162 мкВ 1,1 мВ
44 мВ |
77 мкВ 77 мкВ 95 мкВ 101 мкВ 144 мкВ 305 мкВ 1,4 мВ
13 мВ 49 мВ 74 мВ |
|
Пределы допускаемой абсолютной погрешности частоты опорного генератора, Гц 3 |
±Fоx(5+N)•10-6 | ||
|
Примечания:
Fо - значение опорной частоты, Fо= 10 МГц;
| |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети частотой от 50 до 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, ВА, не более |
400 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
358х121х215 |
|
Масса, кг, не более |
3,8 |
|
Рабочие условия применения:
|
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Осциллограф |
RIGOL DHO1ZZZ |
1 |
|
Руководство по эксплуатации |
QGA32103-1110-RUS |
1 |
|
Пассивный пробник напряжения для: DHO1202, |
PVP2350 |
2 |
|
DHO1204 |
4 | |
|
Пассивный пробник напряжения для: DHO1102/DHO1072 |
PVP3150 |
2 |
|
DHO1104/DHO1074 |
4 | |
|
Кабель USB |
- |
1 |
|
Кабель питания |
- |
1 |
приведены в главе 8 «Осциллографы цифровые RIGOL DHO1ZZZ. Руководство по эксплуатации», QGA32103-1110-RUS.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1ZZZ В в диапазоне частот от 1-10’1 до 2409 Гц»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»
«Осциллографы цифровые RIGOL DHO1ZZZ», стандарт предприятия,
DSA32104-1110-RU
Правообладатель
Компания RIGOL TECHNOLOGIES CO., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com Тел.:+86-400620002 E-mail: info@rigol.com
Изготовитель
Компания RIGOL TECHNOLOGIES CO., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com Тел.:+86-400620002 E-mail: info@rigol.com
Испытательный центрАкционерное общество «АКТИ-Мастер»
(АО «АКТИ-Мастер»)
Адрес: 127206, г. Москва, пр-д Соломенной Сторожки, д. 5, к.1, помещ. 1Н
Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
Росаккредитации RA.RU.311824
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « ЯР » января 2026 Г. № 143
Лист № 1 Регистрационный № 97535-26 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) УКХП Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) УКХП (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ) и счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер на базе закрытой облачной системы VMware (далее - сервер) с программным обеспечением (ПО) «Пирамида 2.0», устройства синхронизации системного времени (далее -УССВ), каналообразующую аппаратуру, автоматизированные рабочие места (далее - АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные фазные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов.
От сервера информация в виде xml-файлов установленных форматов поступает на АРМ по каналу связи сети Internet.
Передача информации АРМ в организации-участники оптового рынка электроэнергии осуществляется по электронной почте. Передача информации реализована с использованием электронных документов в виде макетов в формате XML 80020 в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка с использованием электронной цифровой подписи (ЭЦП) субъекта рынка.
АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ ИВК. УССВ обеспечивают передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с часами УССВ типа УСВ-3 осуществляется один раз в час. Корректировка часов сервера производится независимо от величины расхождений.
Сравнение показаний часов счетчиков с часами сервера осуществляется во время каждого сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении времени счетчиков и сервера на величину более, чем ±1 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено.
Средству измерений присвоен заводской номер 006. Заводской номер АИИС КУЭ УКХП наносится на этикетку, расположенную на тыльной стороне сервера типографским способом, а также указывается в формуляре АИИС КУЭ. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.
Программное обеспечение
В АИИС КУЭ используется программное обеспечение «Пирамида 2.0».
ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0». Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения «Пирамида 2.0»
|
Идентификаци онные данные (признаки) |
Значение | ||||||||||
|
Идентификацио |
Binary |
Check |
ComI |
ComModb |
Com |
DateTime |
Safe |
Simple Л 7 "1? Verify |
Summar |
Values | |
|
нное |
Pack |
Data |
ECFuncti |
usFunctions |
StdFuncti |
Processin |
Values |
Data |
y |
DataPro | |
|
наименование ПО |
Controls. dll |
Integrity. dll |
ons.dll |
.dll |
ons.dll |
g.dll |
DataUp-date.dll |
Statuses.d ll |
Check CRC.dll |
cessing. dll | |
|
Номер версии | |||||||||||
|
(идентификаци |
не ниже 10.3.1 | ||||||||||
|
онный номер) | |||||||||||
|
ПО | |||||||||||
|
EB1984 |
E021CF |
BE77C56 55C4F19 |
AB65EF 4B617E4 |
EC9A86 |
D1C26A |
B6740D34 19A3BC1 |
61C1445 |
EFCC5 |
013E6 FE108 1A4CF | ||
|
Цифровой |
E0072A |
9C974D |
471F371 |
2F55C7F |
BB04C7 |
5E9129 | |||||
|
CFE1C7 |
D7EA9 |
F89A1B4 1263A16 CE27 |
F786CD8 7B4A560 FC917 |
3E60C1 |
ECFF5C |
A4276386 0BB6FC8 AB |
F9BB42 |
1DA6F |
0C2DE 95F1B B6EE6 45 | ||
|
идентификатор ПО |
97269B9 |
1219B4 |
DAD056 |
AF8B1C |
44D4A0 |
805979 | |||||
|
DB1547 |
D4754D |
CD6E37 |
056FA4 |
85C6A3 |
323644 | ||||||
|
6 |
5C7 |
3 |
D |
9 |
30D5 | ||||||
|
Алгоритм | |||||||||||
|
вычисления | |||||||||||
|
цифрового |
MD5 | ||||||||||
|
идентификатор | |||||||||||
|
а ПО | |||||||||||
Метрологические и технические характеристики
Таблица 2 - Состав измерительных каналов (ИИК) АИИС КУЭ
|
№ ИИК |
Наименование ИИК |
Состав ИИК АИИС КУЭ |
УССВ/ Сервер | ||
|
Трансформатор тока |
Трансформатор напряжения |
Счётчик электрической энергии | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ТП-1, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 |
Т-0,66 УЗ кл.т 0,5S Ктт = 600/5 рег. № 71031-18 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 |
УСВ-3 рег. № 84823-22 / Сервер на базе закрытой облачной системы VMware |
|
2 |
ТП-1, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 |
ТТЕ кл.т 0,5S Ктт = 1000/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
3 |
ТП-1, РУ 0,4 кВ, Ввод 0,4 кВ Т-3 |
ТТЕ кл.т 0,5S Ктт = 1000/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
4 |
ТП-2, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 |
ТТЕ кл.т 0,5S Ктт = 1000/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
5 |
ТП-2, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 |
ТТЕ кл.т 0,5S Ктт = 1000/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
6 |
ТП-3, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 |
ТТЕ кл.т 0,5S Ктт = 1500/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
7 |
ТП-3, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 |
ТТЕ кл.т 0,5S Ктт = 1500/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
8 |
ТП-3, РУ 0,4 кВ, Ввод 0,4 кВ Т-3 |
Т-0,66 М УЗ кл.т 0,5S Ктт = 1500/5 рег. № 71031-18 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
9 |
ТП-3, РУ 0,4 кВ, Ввод 0,4 кВ Т-4 |
ТТЕ кл.т 0,5S Ктт = 1500/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
10 |
ТП-4, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 |
ТТЕ кл.т 0,5S Ктт = 2500/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 |
УСВ-3 рег. № 84823-22 / Сервер на базе закрытой облачной системы VMware |
|
11 |
ТП-4, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 |
ТТЕ кл.т 0,5S Ктт = 2500/5 рег. № 73808-19 |
- |
Меркурий 234 ARTX2-03 DPBR кл.т 0,5S/1,0 рег. № 75755-19 | |
|
12 |
мех. мастерская, РУ- 0,4 кВ, КЛ-0,4 кВ АО ПБК |
- |
- |
Меркурий 234 ARTX2-02 DPBR кл.т 1,0/2,0 рег. № 75755-19 | |
|
13 |
Арт. скв. №3, РУ-0,4 кВ, ВЛ-0,4 кВ №1 |
- |
- |
Меркурий 234 ARTX2-02 DPBR кл.т 1,0/2,0 рег. № 75755-19 | |
|
14 |
РП-2, РУ-0,4 кВ, КЛ-0,4 кВ ПАО Вымпелком |
- |
- |
Меркурий 234 ARTX2-02 DPBR кл.т 1,0/2,0 рег. № 75755-19 | |
|
15 |
ВЛ 0,22 кВ №2, Оп. б/н |
- |
- |
Меркурий 204 ARTMX2-02 DPOBHR кл.т 1,0/2,0 рег. № 75755-19 |
Примечания
-
1. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ, как его неотъемлемая часть.
-
2. Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.
Таблица 3 - Метрологические характеристики
|
Номер ИИК |
COSф |
Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
I1(2)% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1-11 (Счетчик 0,5S; ТТ 0,5S) |
1,0 |
2,0 |
1,0 |
0,8 |
0,8 |
|
0,8 |
2,6 |
1,6 |
1,1 |
1,1 | |
|
0,5 |
4,7 |
2,8 |
1,9 |
1,9 | |
|
12-15 (Счетчик 1,0) |
1,0 |
- |
1,5 |
1,0 |
1,0 |
|
0,8 |
- |
1,5 |
1,0 |
1,0 | |
|
0,5 |
- |
1,5 |
1,0 |
1,0 | |
|
Номер ИИК |
cosф |
Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
52%, |
55 %, |
520 %, |
5100 %, | ||
|
I2% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1-11 (Счетчик 1,0; ТТ 0,5S) |
0,8 |
4,0 |
2,6 |
1,8 |
1,8 |
|
0,5 |
2,6 |
1,7 |
1,3 |
1,3 | |
|
12-15 (Счетчик 2,0) |
0,8 |
- |
2,5 |
2,0 |
2,0 |
|
0,5 |
- |
2,5 |
2,0 |
2,0 | |
|
Номер ИИК |
cosф |
Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
I1(2)% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1-11 (Счетчик 0,5S; ТТ 0,5S) |
1,0 |
2,3 |
1,6 |
1,4 |
1,4 |
|
0,8 |
2,9 |
2,0 |
1,7 |
1,7 | |
|
0,5 |
4,9 |
3,1 |
2,3 |
2,3 | |
|
12-15 (Счетчик 1,0) |
1,0 |
- |
3,0 |
2,7 |
2,7 |
|
0,8 |
- |
3,0 |
2,8 |
2,8 | |
|
0,5 |
- |
3,2 |
2,9 |
2,9 | |
|
Номер ИИК |
cosф |
Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
52%, |
55 %, |
520 %, |
5100 %, | ||
|
I2% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1-11 (Счетчик 1,0; ТТ 0,5S) |
0,8 |
5,0 |
4,0 |
3,5 |
3,5 |
|
0,5 |
4,0 |
3,4 |
3,2 |
3,2 | |
|
12-15 (Счетчик 2,0) |
0,8 |
- |
5,4 |
5,3 |
5,3 |
|
0,5 |
- |
5,4 |
5,2 |
5,2 | |
Продолжение таблицы 3__________________________________________________________
Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ 5 АИИС КУЭ относительно шкалы времени UTC (SU), (±А), с__
Пр имечания
-
1 Границы интервала допускаемой относительной погрешности 81(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 81(2)%р и §2%q для cos9<1,0 нормируются от 12%.
-
2 Для ИИК №№ 12 - 15 границы интервала допускаемой относительной погрешности 85%, 820%, 8100% нормируются от 1б5%, 1б20%, 1макс соответственно.
-
3 Метрологические характеристики ИИК даны для измерений электроэнергии и средней мощности (получасовой).
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
15 |
|
Нормальные условия: параметры сети: - напряжение, % от ином |
от 99 до 101 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности |
0,87 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
температура окружающей среды, °C: - для счетчиков электроэнергии |
от +21 до +25 |
|
Рабочие условия: параметры сети: - напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности, не менее |
0,5 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
диапазон рабочих температур окружающей среды, °C: - для ТТ |
от -45 до +40 |
|
- для счетчиков |
от +10 до +30 |
|
- для сервера, УССВ |
от +18 до +24 |
|
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Меркурий 234 ARTX2-02 DPBR, Меркурий 234 ARTX2-03 DPBR, Меркурий 204 ARTMX2-02 DpOBHR: |
320000 |
|
- средняя наработка до отказа, ч, не менее |
2 |
|
180000 |
|
Сервер АИИС КУЭ: - средняя наработка до отказа, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
45 |
|
- при отключенном питании, лет, не менее |
5 |
|
Сервер АИИС КУЭ: - результаты измерений, состояние объектов и средств измерений, лет, |
3,5 |
|
не менее |
Надежность системных решений:
-
- резервирование питания серверов с помощью источников бесперебойного питания;
-
- в журналах событий счетчиков фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени;
-
- в журналах событий сервера фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени в счетчиках и серверах;
-
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счетчиков электроэнергии;
-
- промежуточных клеммников вторичных цепей напряжения и тока;
-
- испытательной коробки/
-
- наличие защиты на программном уровне:
-
- пароль на счетчиках электроэнергии;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени:
-
- в счетчиках электроэнергии (функция автоматизирована);
-
- в сервере (функция автоматизирована).
Возможность сбора информации:
-
- о результатах измерений (функция автоматизирована);
-
- о состоянии средств измерений (функция автоматизирована).
Цикличность:
-
- измерений 30 мин (функция автоматизирована).
-
- сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типа
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
1 |
2 |
3 |
|
Трансформаторы тока |
Т-0,66 УЗ |
3 |
|
Трансформаторы тока |
Т-0,66 М УЗ |
3 |
|
Трансформаторы тока измерительные |
ТТЕ |
27 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Счетчики электрической энергии трехфазные статические |
Меркурий 234 ARTX2-02 DPBR |
3 |
|
Счетчики электрической энергии трехфазные статические |
Меркурий 234 ARTX2-03 DPBR |
11 |
|
Счетчики электрической энергии статические |
Меркурий 204 ARTMX2-02 DPOBHR |
1 |
|
Устройства синхронизации времени |
УСВ-3 |
1 |
|
Сервер на базе закрытой облачной системы VMware |
- |
1 |
|
Формуляр |
МТЛ.026.006.1.01 ФО |
1 |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) УКХП, аттестованном ООО «Энертест», г. Химки, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314746.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
ПравообладательОбщество с ограниченной ответственностью «ЧЕРКИЗОВО ТОПЛИВНОЭНЕРГЕТИЧЕСКИЙ КОМПЛЕКС»
(ООО «ЧЕРКИЗОВО ТЭК»)
ИНН 7714974474
Юридический адрес: 125047, г. Москва, вн. тер. г. м. о. Тверской, ул. Лесная, д. 5, этаж 7, ком. 20А
Телефон: +7 (926) 914-01-97
Web-сайт: www.cherkizovotek.ru
E-mail: info_energo@cherkizovo.com
Изготовитель
Общество с ограниченной ответственностью «Энергопрайм»
(ООО «Энергопрайм»)
ИНН 3328030900
Адрес: 600022, Владимирская обл., г. Владимир, ул. Ставровская д. 4, кВ. 386 Телефон: +7 915-769-34-14
E-mail: zevladimir33@gmail.com
Испытательный центрОбщество с ограниченной ответственностью «Метрикслаб»
(ООО «Метрикслаб»)
ИНН 3300012154
Адрес: 600028, Владимирская обл., г. Владимир, ул. Сурикова, д. 10а, помещ. 11 Телефон: +7-991-444-02-96
E-mail: MetrXLab@yandex.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314899
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » _________ 2026 г. № 143
Лист № 1 Регистрационный № 97536-26 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений длительности соединений «Svetets TMS»Назначение средства измерений
Системы измерений длительности соединений «Svetets TMS» (далее - СИДС) предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Описание средства измерений
К настоящему типу средств измерений относятся Системы измерений длительности соединений «Svetets TMS», которые являются виртуальной (функциональной) системой измерений длительности телефонных соединений, входящей в состав:
-
- оборудования комбинированной АТС «Сервисная платформа Svetets TMS»,
-
- оборудования учрежденческо-производственной АТС «Сервисная платформа Svetets TMS»,
(Версия ПО: 7.), производства ООО «Фирма «СВЕТЕЦ», Московская область, г. Электросталь.
Оборудование комбинированной АТС «Сервисная платформа Svetets TMS» предназначено для использования на сети связи общего пользования в качестве комбинированной телефонной станции, с использованием технологии мультисервисных сетей, с возможностью совмещения функций транзитного и оконечно-транзитного узла связи сети местной телефонной связи, транзитного узла сети зоновой, междугородной и международной связи с возможностью использования оборудования в составе территориально распределенных узлов связи, с реализацией ОКС № 7 (MTP, ISUP-R), протокола EDSS1 для подключения пользовательского оборудования, протоколов SIP, SIP-T, SIP-I, I I.248/MEGACO. Diameter, с реализацией возможности использования оборудования несколькими операторами сетей связи.
Оборудование учрежденческо-производственной АТС «Сервисная платформа Svetets TMS» предназначено для использования на сети связи общего пользования в качестве учрежденческо-производственной автоматической станции с использованием технологии коммутации пакетов информации с подключением по интерфейсам первичного доступа и интерфейсам межстанционных соединительных линий со скоростью передачи 2048 кбит/с с реализацией: протокола сигнализации EDSS1, системы сигнализации по 2ВСК, системы сигнализации ОКС №7 (MTP, ISUP-R), протоколов SIP, H.323, MGCP, H.248/MEGACO. Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения исходных данных для тарификации, содержащих время начала и длительность телефонного соединения. Исходные данные для тарификации выводятся в виде учетного файла (CDR-файла), в котором фиксируются номера вызываемого и вызывающего абонента, время начала и длительность телефонного соединения. Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов.
СИДС выполняет следующие функции: измерение длительности телефонных соединений; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование с измерительными функциями выполнено на базе аппаратных серверных платформ архитектуры x86-64 в виде серверов по модульному принципу: устройства хранения, процессор, материнская плата, сетевые интерфейсы, корпус сервера, статив. Доступ к устройствам хранения, процессору или платам можно получить только открыв крышку сервера. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.
Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки устройств хранения и серверов, обеспечивая ограничение несанкционированного доступа к устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, соответствуют серийному номеру оборудования и имеют цифровой формат. Серийные номера вместе с указанием на тип оборудования приведены в эксплуатационной документации, дополнительно индицирование серийного номера и типа оборудования осуществляется с помощью интерфейса личного web-кабинета Администратора Системы в соответствии с эксплуатационной документацией.
Внешний вид оборудования, возможные места блокировки и пломбировки представлены, место нанесения серийного номера оборудования приведены на рисунке 1.
Место нанесения серийного номера оборудования
Возможное место установки пломб
Место блокировки от несанкционированного доступа

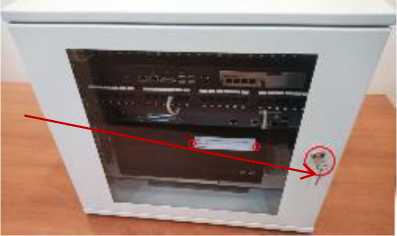

Рисунок 1 - Внешний вид стойки с установленным оборудованием
Программное обеспечение СИДС представляет собой неотьемлемую часть программного обеспечения «Сервисная платформа Svetets TMS», которое управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Сервисная платформа Svetets TMS |
|
Номер версии ПО |
7.1) |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
|
1. после точки допускаются любые цифры и буквы | |
Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с, с |
±1 |
|
Вероятность неправильного представления исходных данных для тарификации, не более |
0,0001 |
наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИДС, типографским способом или в виде наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
СИДС в составе оборудования |
- |
1 шт. |
|
Руководство по эксплуатации |
6651-006-11773544-2025РЭ |
1 экз. |
приведены в разделе 5 «Методы измерений» документа «Системы измерений длительности соединений «Svetets TMS». Руководство по эксплуатации 6651-006-11773544-2025РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 6651-006-11773544-2025 «Системы измерений длительности соединений «Svetets TMS». Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Фирма «СВЕТЕЦ»
(ООО «Фирма «СВЕТЕЦ»)
ИНН: 5053006189
Юридический адрес: 144001, Московская обл., г. Электросталь, Криулинский пр-д, д. 5, зд. 24, этаж 4
Web-сайт: http://www.svetets.ru
E-mail: mail@svetets.ru
Изготовитель
Общество с ограниченной ответственностью «Фирма «СВЕТЕЦ»
(ООО «Фирма «СВЕТЕЦ»)
ИНН: 5053006189
Адрес: 144001, Московская обл., г. Электросталь, Криулинский проезд, д. 5, зд. 24, этаж 4
Web-сайт: http://www.svetets.ru
E-mail: mail@svetets.ru
Испытательный центрОбщество с ограниченной ответственностью «НТЦ СОТСБИ»
(ООО «НТЦ СОТСБИ»)
Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, литер А, помещ. 14Н офис А
Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217
Web-сайт: http://www.sotsbi.ru
E-mail: info@sotsbi.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312112
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » _®аря 2026 г. № 143Лист № 1
Всего листов 5
Регистрационный № 97537-26
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти № 1015 (резервная схема учета)Назначение средства измерений
Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) (далее - система) предназначена для автоматизированных измерений массы нефти.
Описание средства измерений
Принцип действия системы основан на косвенном методе динамических измерений массы нефти.
При косвенном методе динамических измерений массу нефти определяют с применением: ультразвуковых преобразователей объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти. Выходные электрические сигналы с ультразвукового преобразователя объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти поступают на соответствующие входы контроллера измерительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет контроллер измерительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой концентрации хлористых солей в аккредитованной лаборатории и массовой доли воды в нефти используя результаты измерений, полученные в аккредитованной лаборатории или вычисленной системой обработки информации по результатам автоматических измерений объемной доли воды в нефти поточным влагомером.
Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее компоненты.
В состав системы входят средства измерений, участвующие в измерениях массы нефти, измерениях и контроле показателей качества нефти, а также контроле технологических режимов работы системы, приведенные в таблице 1.
Таблица 1 - Состав системы
|
Наименование средства измерений |
Регистрационный номер* |
|
Преобразователи расхода жидкости ультразвуковые Daniel модель 3814 |
76457-19 |
|
Преобразователи давления измерительные 3051 |
14061-10, 14061-15 |
|
Датчики температуры Rosemount 3144P |
63889-16 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер* |
|
Преобразователи измерительные 3144P |
14683-09 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи плотности жидкости измерительные тип 7835 |
94755-25, 94766-25 |
|
Влагомер нефти поточный УДВН-1пм |
14557-10 |
|
*В Федеральном информационном фонде по обеспечению единства измерений. | |
В состав системы входят показывающие средства измерений давления и температуры нефти утвержденных типов.
Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 1.
Заводской номер системы (№ 142) нанесен на маркировочную табличку, методом гравировки, в месте, указанном на рисунке 1.
Место нанесения заводского номера

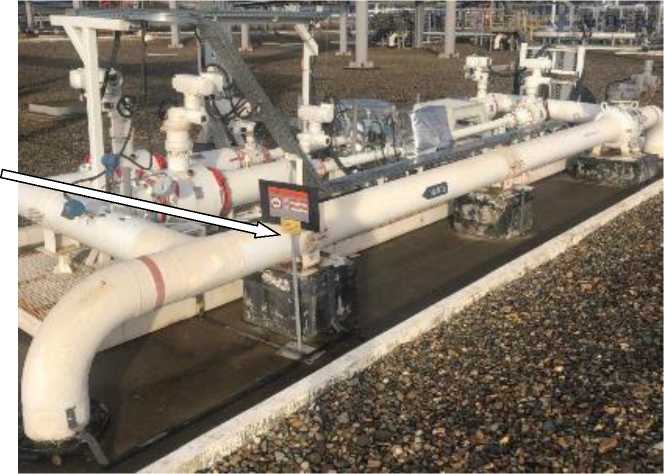

Рисунок 1 - Общий вид системы с указанием места нанесения заводского номера
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений на контровочной проволоке, пропущенной через отверстия в задней части корпуса контроллера измерительного FloBoss модели S600+ (далее - ИВК), заводской № 20027363, 20027828 устанавливается свинцовая (пластмассовая) пломба, несущая на себе знак поверки (оттиск клейма поверителя), который наносится методом давления.
Схема пломбировки от несанкционированного доступа с местом установки пломбы, представлена на рисунке 2.
Место установки пломбы
Рисунок 2 - Схема пломбировки ИВК
Программное обеспечениеСистема имеет программное обеспечение (ПО), реализованное в ИВК, обеспечивает реализацию функций системы. Идентификационные данные ПО указаны в таблице 2.
Метрологические характеристики системы указаны с учетом влияния ПО.
Уровень защиты ПО высокий в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Linux Binary.app |
|
Номер версии (идентификационный номер ПО) |
06.30/30 290121 |
|
Цифровой идентификатор ПО |
е508 |
Метрологические и основные технические характеристики системы, и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики системы
|
Наименование характеристики |
Значение |
|
Расход через систему*:
|
от 80,0 до 480,0 от 93,0 до 570,1 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,15 |
|
* Указаны минимальное и максимальное значения диапазона расхода. Фактический диапазон расхода определяется при проведении поверки системы и не может выходить за указанные пределы. | |
Таблица 4 - Основные технические характеристики системы и параметры измеряемой среды
|
Наименование характеристики |
Значение |
|
Технические характеристики системы: - давление измеряемой среды, МПа |
от 0,2 до 1,0 |
|
- режим работы |
периодический* |
|
Параметры измеряемой среды: - измеряемая среда |
нефть, соответствующая |
|
- температура, °С |
требованиям ГОСТ Р 51858 «Нефть. Общие технические условия» от +5 до +35 |
|
- плотность в рабочем диапазоне температуры и избыточного давления, кг/м3 |
от 790 до 930 |
|
- массовая доля воды, %, не более |
0,5 |
|
- массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
- массовая доля механических примесей, %, не более |
0,05 |
|
*Допускается непрерывный режим работы. |
Таблица 5 - Показатели надежности системы
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
наносится на титульный лист инструкции по эксплуатации системы типографским способом.
Комплектность средства измерений Комплектность системы приведена в таблице 6.
Таблица 6 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1015. Резервная система учета», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/172014-21, регистрационный № ФР.1.29.2022.41967.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1)
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ПравообладательОбщество с ограниченной ответственностью «Афипский нефтеперерабатывающий завод»
(ООО «Афипский НПЗ»)
ИНН 7704214548
Юридический адрес: 353236, Краснодарский край, р-н Северский, пгт Афипский, тер. Промзона
Телефон: 8 (861) 201-0-500
Факс: 8 (861) 201-0-500
E-mail: office@afipnpz.ru
Изготовитель
Общество с ограниченной ответственностью «Эмерсон»
(ООО «Эмерсон»)
ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5
Тел.: +7 (495) 995-95-59; факс: +7 (495) 424-88-50
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: 8(843) 272-70-62
Факс: 8(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » января 2026 г. № 143
Лист № 1 Регистрационный № 97538-26 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СберЭнерго» по объекту ООО «ГЕКСАЛОТОС»Назначение средства измерений
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СберЭнерго» по объекту ООО «ГЕКСА-ЛОТОС» (далее -АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер с программным обеспечением (ПО) «АльфаЦЕНТР» (далее - сервер), устройство синхронизации системного времени (далее - УССВ), каналообразующую аппаратуру, автоматизированные рабочие места (далее - АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ третьих лиц утвержденного типа, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ ИВК. УССВ обеспечивают передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с часами УССВ типа УССВ-2 осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении времени сервера и УССВ на величину более, чем ±1 с.
Сравнение показаний часов счетчиков с часами сервера осуществляется во время каждого сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении времени счетчиков и сервера на величину более, чем ±1 с.
Цикличность сравнения времени корректируемого и корректирующего компонентов, а также величина порога синхронизации времени являются программируемыми параметрами.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено.
Средству измерений присвоен заводской номер 001. Заводской номер АИИС КУЭ ООО «СберЭнерго» по объекту ООО «ГЕКСА-ЛОТОС» наносится на этикетку, расположенную на тыльной стороне сервера типографским способом, а также указывается в формуляре АИИС КУЭ. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.
Программное обеспечение
В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.
Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АльфаЦЕНТР |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Наименование программного модуля ПО |
ac metrology.dll |
|
Цифровой идентификатор ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2 - Состав АИИС КУЭ
|
№ ИИК |
Наименование ИИК |
Состав ИИК АИИС КУЭ |
УССВ/ Сервер | ||
|
Трансформатор тока |
Трансформатор напряжения |
Счётчик электрической энергии | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ТП-1 10 кВ, РУ-10 кВ, СШ 10 кВ, Ввод 10 кВ |
ТЛО-10 кл.т. 0,5S Ктт = 400/5 рег. № 25433-11 |
ЗНОЛ-ЭК кл.т. 0,5 Ктн = (10000/^3)7(100/^3) рег. № 68841-17 |
CE308 S31.503.OAG.SY UVJLFZ GS01 SPDS кл.т. 0,5S/0,5 рег. № 59520-14 |
УССВ-2 рег. № 54074-13 Сервер, совместимый с платформой х86-х64 |
|
2 |
ТП-3 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 150/5 рег. № 28139-12 |
- |
Меркурий 234 ARTMX2-03 DPBR.G кл.т. 0,5S/1,0 рег. № 75755-19 | |
|
Примечания
| |||||
Таблица 3 - Метрологические характеристики
|
Номер ИИК |
COSф |
Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
I1(2)% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1 |
1,0 |
2,1 |
1,2 |
1,0 |
1,0 |
|
(Счетчик 0,5S; ТТ |
0,8 |
2,7 |
1,7 |
1,3 |
1,3 |
|
0,5S; ТН 0,5) |
0,5 |
4,9 |
3,1 |
2,3 |
2,3 |
|
2 |
1,0 |
2,0 |
1,0 |
0,8 |
0,8 |
|
(Счетчик 0,5S; ТТ |
0,8 |
2,6 |
1,6 |
1,1 |
1,1 |
|
0,5S) |
0,5 |
4,7 |
2,8 |
1,9 |
1,9 |
|
Номер ИИК |
cosф |
Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
52%, |
55 %, |
520 %, |
5100 %, | ||
|
I2% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1 |
0,8 |
3,9 |
2,5 |
1,9 |
1,9 |
|
(Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,5 |
2,4 |
1,5 |
1,2 |
1,2 |
|
2 |
0,8 |
4,0 |
2,6 |
1,8 |
1,8 |
|
(Счетчик 1,0; ТТ 0,5S) |
0,5 |
2,6 |
1,7 |
1,3 |
1,3 |
|
Номер ИИК |
cosф |
Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)%, |
55 %, |
520 %, |
5100 %, | ||
|
I1(2)% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1 |
1,0 |
2,4 |
1,7 |
1,6 |
1,6 |
|
(Счетчик 0,5S; ТТ |
0,8 |
3,0 |
2,1 |
1,8 |
1,8 |
|
0,5S; ТН 0,5) |
0,5 |
5,1 |
3,4 |
2,6 |
2,6 |
|
2 |
1,0 |
2,3 |
1,6 |
1,4 |
1,4 |
|
(Счетчик 0,5S; ТТ |
0,8 |
2,9 |
2,0 |
1,7 |
1,7 |
|
0,5S) |
0,5 |
4,9 |
3,1 |
2,3 |
2,3 |
|
Номер ИИК |
cosф |
Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95 | |||
|
52%, |
55 %, |
520 %, |
5100 %, | ||
|
I2% < I изм< I 5 % |
I5 %<I изм^ 20 % |
I20 %<Iизм<I100% |
I100 ^^изм^Ш^о | ||
|
1 |
0,8 |
4,2 |
2,9 |
2,3 |
2,3 |
|
(Счетчик 0,5; ТТ 0,5S; ТН 0,5) |
0,5 |
2,7 |
2,0 |
1,7 |
1,7 |
|
2 |
0,8 |
5,0 |
4,0 |
3,5 |
3,5 |
|
(Счетчик 1,0; ТТ 0,5S) |
0,5 |
4,0 |
3,4 |
3,2 |
3,2 |
Продолжение таблицы 3__________________________________________________________
Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ 5 АИИС КУЭ относительно шкалы времени UTC (SU), (±А), с__
Пр имечания
-
1 Границы интервала допускаемой относительной погрешности 5i<2)%p для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51<2)%р и §2%q для cos9<1,0 нормируются от 12%.
-
2 Метрологические характеристики ИИК даны для измерений электроэнергии и средней мощности (получасовой).
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
2 |
|
Нормальные условия: параметры сети: | |
|
- напряжение, % от Ином |
от 99 до 101 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности |
0,87 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
температура окружающей среды, °C: | |
|
- для счетчиков электроэнергии |
от +21 до +25 |
|
Рабочие условия: параметры сети: | |
|
- напряжение, % от Ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности, не менее |
0,5 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
диапазон рабочих температур окружающей среды, °C: | |
|
- для ТТ и ТН |
от -45 до +40 |
|
- для счетчиков |
от +10 до +30 |
|
- для сервера, УССВ |
от +18 до +24 |
|
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии CE308 S31.503.OAG.SYUVJLFZ GS01 SpDS: | |
|
- средняя наработка до отказа, ч, не менее |
400000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
счетчики электроэнергии Меркурий 234 ARTMX2-03 DPBR.G: | |
|
- средняя наработка до отказа, ч, не менее |
320000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
УССВ: | |
|
- средняя наработка до отказа, ч, не менее |
74500 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
Сервер АИИС КУЭ: | |
|
- средняя наработка до отказа, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации счетчики электроэнергии: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
45 |
|
- при отключенном питании, лет, не менее |
5 |
|
Сервер АИИС КУЭ: | |
|
- результаты измерений, состояние объектов и средств измерений, лет, не |
3,5 |
|
менее |
Надежность системных решений:
-
- резервирование питания серверов с помощью источников бесперебойного питания;
-
- в журналах событий счетчиков фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени;
-
- в журналах событий сервера фиксируются факты:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекция шкалы времени в счетчиках и серверах;
-
- пропадание и восстановление связи со счетчиком. Защищенность применяемых компонентов:
-
- наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счетчиков электроэнергии;
-
- промежуточных клеммников вторичных цепей напряжения и тока;
-
- испытательной коробки/
-
- наличие защиты на программном уровне:
-
- пароль на счетчиках электроэнергии;
-
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени:
-
- в счетчиках электроэнергии (функция автоматизирована);
-
- в сервере (функция автоматизирована).
Возможность сбора информации:
-
- о результатах измерений (функция автоматизирована);
-
- о состоянии средств измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована).
-
- сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типа
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
1 |
2 |
3 |
|
Трансформаторы тока |
ТЛО-10 |
3 |
|
Трансформаторы тока |
ТТИ |
3 |
|
Трансформаторы напряжения заземляемые |
ЗНОЛ-ЭК |
3 |
|
Счетчики электрической энергии трехфазные многофункциональные |
CE308 S31.503.OAG.SYUVJLFZ GS01 SPDS |
1 |
|
Счетчики электрической энергии статические |
Меркурий 234 ARTMХ2-03 DPBR.G |
1 |
|
Устройства синхронизации времени |
УССВ-2 |
1 |
|
Сервер |
- |
1 |
|
Формуляр |
МТЛ.028.001.1.01 ФО |
1 |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «СберЭнерго» по объекту ООО «ГЕКСА-ЛОТОС», аттестованном ООО «Энертест», г. Химки, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314746.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
Правообладатель
Общество с ограниченной ответственностью «СберЭнерго»
(ООО «СберЭнерго»)
ИНН 7730258012
Юридический адрес: 123112, г. Москва, Пресненская наб., д. 12, офис 31
Телефон: (495) 147-77-80
Е-mail: info@sber-energo.ru
Изготовитель
Общество с ограниченной ответственностью «ЭСО-96»
(ООО «ЭСО-96»)
ИНН 7718660052
Адрес: 115432, г. Москва, вн.тер.г. Муниципальный округ Даниловский, пр-д 2-й Кожуховский, д 29, к. 5, помещ. 1/6
Телефон: +7-904-034-17-48
Web-сайт: http://eso96.ru/
E-mail: eso-96@inbox.ru
Испытательный центрОбщество с ограниченной ответственностью «Метрикслаб»
(ООО «Метрикслаб»)
ИНН 3300012154
Адрес: 600028, Владимирская обл., г. Владимир, ул. Сурикова, д. 10а, помещ. 11 Телефон: +7-991-444-02-96
E-mail: MetrXLab@yandex.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314899
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » января 2026 г. № _3
Лист № 1 Регистрационный № 97539-26 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-50Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Резервуары представляют собой стальные горизонтальные конструкции
цилиндрической формы с усеченно-коническими днищами наземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабской цифры, нанесены на днища резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары с заводскими номерами 7, 8, 9, расположенные по адресу: Республика Саха (Якутия), Жиганский улус (район), с. Баханай, территория склада ГСМ ДЭС с. Баханай, Жиганский РЭС.

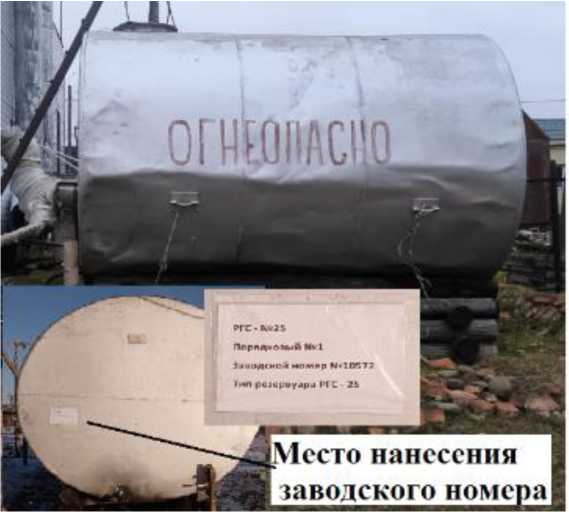

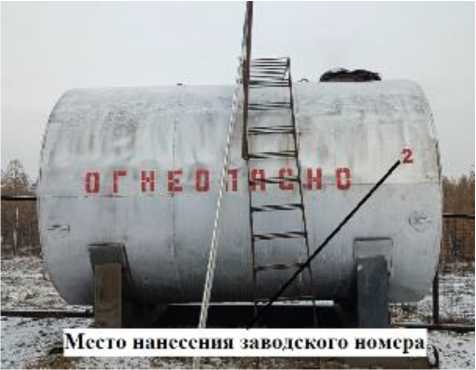

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.
Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50
с указанием места нанесения заводских номеров
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -55 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Тип резервуаров |
РГС-50 |
|
Средний срок службы, лет, не менее |
50 |
наносится на титульный лист паспорта типографским способом
Лист № 3 Всего листов 4 Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ПравообладательАкционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5 к. 1
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
ИзготовительАкционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5 к. 1
Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, 2
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
Испытательный центрОбщество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Адрес местонахождения: 420043, РТ, г.Казань, ул. Вишневского, д. 26а, кабинет №19 Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312275
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » отваря 2026 Г. № 143
Лист № 1 Регистрационный № 97540-26 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-50Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Резервуары представляют собой стальные горизонтальные конструкции
цилиндрической формы с усеченно-коническими днищами наземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения нанесены на маркировочные таблички, закрепленные к горловине резервуара, гравировочным способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары с заводскими номерами 143, 52, 57, расположенные по адресу: Республика Саха (Якутия), Оймяконский улус (район), с. Ючюгей, территория склада ГСМ ДЭС с. Ючюгей, Оймяконский РЭС.
Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-50 с указанием места нанесения заводских номеров
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -55 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений___________
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Правообладатель
Акционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, 5 к. 1
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
Изготовитель
Акционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, 5 к. 1
Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, 2
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Адрес местонахождения: 420043, РТ, г.Казань, ул. Вишневского, д. 26а, кабинет №19 Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312275
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » января 2026 г. № _3
Лист № 1 Регистрационный № 97541-26 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГСНазначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Резервуары изготовлены в следующих модификациях РГС-10, РГС-25 и представляют собой стальные горизонтальные конструкции цилиндрической формы с плоскими днищами наземного расположения с номинальными вместимостями 10 и 25 м3 соответственно, с заводскими номерами: РГС-10 №1, РГС-25 №2.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения нанесены на обечайку резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары, расположенные по адресу: Республика Саха (Якутия), Кобяйский улус (район), п. Тыайа, территория склада ГСМ ГМТЭС п. Тыайа, Кобяйские ЭС.
Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1-2.
Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-10 с указанием места нанесения заводского номера
Рисунок 2 - Общий вид резервуара горизонтального стального цилиндрического РГС-25 с указанием места нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-10 |
РГС-25 |
|
Номинальная вместимость, м3 |
10 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-10 |
РГС-25 |
|
Условия эксплуатации:
|
от -55 до +50 от 84,0 до 106,7 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-10 |
РГС-25 |
|
Средний срок службы, лет, не менее |
5 |
0 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Правообладатель
Акционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, 5 к. 1
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
Изготовитель
Акционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, 5 к. 1
Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, 2
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
Испытательный центрОбщество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Адрес местонахождения: 420043, РТ, г.Казань, ул. Вишневского, д. 26а, кабинет №19 Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312275
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » января 2026 г. № _3
Лист № 1 Регистрационный № 97542-26 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар горизонтальный стальной цилиндрический РГС-25Назначение средства измерений
Резервуар горизонтальный стальной цилиндрический РГС-25 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с плоскими днищами наземного расположения.
Принцип действия резервуара основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуара.
Резервуар оборудован дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводской номер в виде цифрового обозначения, нанесен на табличку типографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуару данного типа относятся резервуар с заводским номером 10572, расположенный по адресу: Республика Саха (Якутия), Кобяйский улус (район), п. Ситта территория склада ГСМ ГТЭС п. Ситта, Кобяйские ЭС.

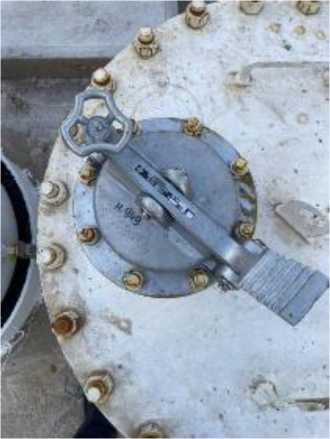

Общий вид резервуара с указанием места нанесения заводского номера приведен на рисунке 1.
OUOIACI
ПгNvl
Iccto нанесения
l“«n p4JU|Aty>)pd »'1 С 2&
Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-25 с указанием места нанесения заводского номера
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -55 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений______________
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-25 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Правообладатель
Акционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, 5 к. 1
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
Изготовитель
Акционерное общество «Сахаэнерго»
(АО «Сахаэнерго»)
ИНН: 1435117944
Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, 5 к. 1
Адрес места осуществления деятельности: 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, 2
Телефон: +7 (4112) 21-01-15, 49-74-21
E-mail: mail@sakhaenergo.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Адрес местонахождения: 420043, РТ, г.Казань, ул. Вишневского, д. 26а, кабинет №19 Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312275
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 29 » января 2026 г. № 143
Лист № 1 Регистрационный № 97543-26 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нагрузки электронные N62100Назначение средства измерений
Нагрузки электронные N62100 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Описание средства измерений
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели нагрузок расположены: кнопка включения питания, дисплей для отображения значений выходных параметров, вращающийся регулятор для установки выходных параметров, функциональные клавиши, клеммы подключения.
На задней панели нагрузок расположены: разъем сети питания и разъемы для связи с персональным компьютером.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью функциональных клавиш и вращающегося регулятора на лицевой панели нагрузок.
К данному типу средств измерений относятся нагрузки следующих модификаций: N62115-80-20, N62115-150-20, N62115-600-05, N62130-80-40, N62130-150-40, N62130-600-10, N62160-80-60, N62160-150-60, N62160-600-15, отличающихся между собой значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на нагрузки не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель нагрузок, в месте, указанном на рисунке 2.
Защита от несанкционированного доступа к внутренним частям и элементам выполнена путем опломбировки крепежных винтов на боковой стороне корпуса.

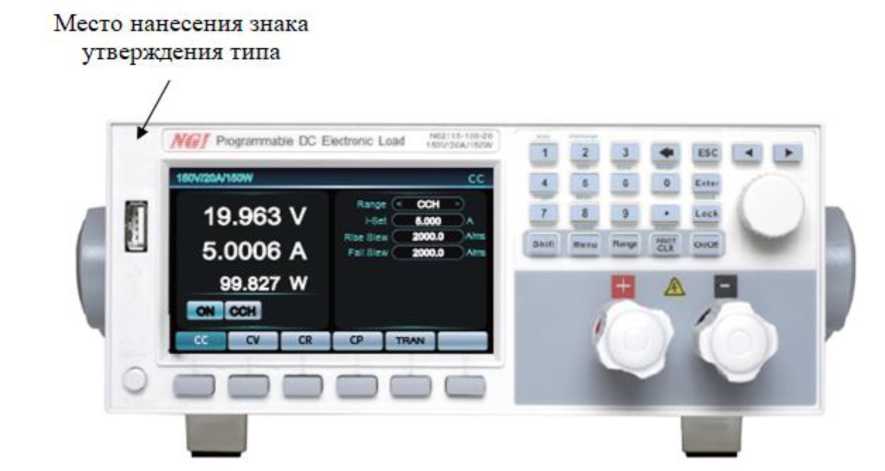

Общий вид нагрузок и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
Место нанесения заводского
. номера
Место пломбирования от
несанкционированного доступа
IIIIIIIIIIIIIIIIIIII
1111111111111:111111
IIIIIIIIIIIIIIP-
Рисунок 2 - Схема пломбировки средства измерений и место нанесения заводского номера
Программное обеспечениеУправление режимами работы и настройками нагрузки осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N62100 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики в режиме установки/измерений силы постоянного тока
|
Модификация |
Диапазон установки/ измерений силы постоянного тока, А |
Дискретность установки силы постоянного тока, А |
Дискретность измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки/измерений силы постоянного тока, А |
|
N62115-600-05 |
от 0 до 0,5 |
0,00001 |
0,00001 |
±(0,0005<[1) + 0,0005 <!д2)) |
|
от 0 до 5 |
0,0001 |
0,00001 | ||
|
N62130-600-10 |
от 0 до 1 |
0,0001 |
0,00001 | |
|
от 0 до 10 |
0,001 |
0,0001 | ||
|
N62160-600-15 |
от 0 до 1,5 |
0,0001 |
0,00001 | |
|
от 0 до 15 |
0,001 |
0,0001 | ||
|
N62115-80-20, N62115-150-20 |
от 0 до 2 |
0,0001 |
0,00001 | |
|
от 0 до 20 |
0,001 |
0,0001 | ||
|
N62130-80-40, N62130-150-40 |
от 0 до 4 |
0,0001 |
0,00001 | |
|
от 0 до 40 |
0,001 |
0,0001 | ||
|
N62160-80-60, N62160-150-60 |
от 0 до 6 |
0,0001 |
0,00001 | |
|
от 0 до 60 |
0,001 |
0,0001 | ||
|
Примечание
| ||||
Таблица 3 - Метрологические характеристики в режиме установки/измерений напряжения
постоянного тока
|
Модификация |
Диапазон установки/ измерений напряжения постоянного тока, В |
Дискретность установки напряжения постоянного тока, В |
Дискретность измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки/измерений напряжения постоянного тока, В |
|
N62115-80-20, N62130-80-40, N62160-80-60 |
от 0 до 8 |
0,0001 |
0,00001 |
±(0,00025 U + 0,00025 •ид4)) |
|
от 0 до 80 |
0,001 |
0,0001 | ||
|
N62115-150-20, N62130-150-40, N62160-150-60 |
от 0 до 15 |
0,001 |
0,0001 | |
|
от 0 до 150 |
0,01 |
0,001 | ||
|
N62115-600-05, N62130-600-10, N62160-600-15 |
от 0 до 60 |
0,001 |
0,0001 | |
|
от 0 до 600 |
0,01 |
0,001 | ||
|
Примечание
| ||||
мощности
|
Модификация |
Диапазон установки/ измерений электрической мощности, Вт |
Дискретность установки электрической мощности, Вт |
Дискретность измерений электрической мощности, Вт |
Пределы допускаемой абсолютной погрешности установки/измерений электрической мощности, Вт |
|
N62115-80-20, N62115-150-20, |
от 0 до 15 |
0,001 |
0,0001 | |
|
от 0 до 150 |
0,01 |
0,001 | ||
|
N62115-600-05 | ||||
|
N62130-80-40, N62130-150-40, |
от 0 до 30 |
0,001 |
0,0001 |
±(0,001 Т5) + 0,001Тд6)) |
|
от 0 до 300 |
0,01 |
0,001 | ||
|
N62130-600-10 | ||||
|
N62160-80-60, N62160-150-60, |
от 0 до 60 |
0,001 |
0,0001 | |
|
от 0 до 600 |
0,01 |
0,001 | ||
|
N62160-600-15 | ||||
|
Примечание | ||||
|
5)P - установленное/измеренное значение электрической мощности, Вт; | ||||
|
6)Рд - значение верхней |
границы диапазона установки/измерений электрической | |||
|
мощности, Вт | ||||
Таблица 5 - Метрологические характеристики в режиме установки сопротивления постоянного тока
|
Модификация |
Диапазон установки сопротивления постоянного тока, Ом |
Дискретность установки сопротивления постоянного тока, Ом |
Пределы допускаемой абсолютной погрешности установки сопротивления постоянного тока, Ом |
|
N62115-80-20 |
от 0,1 до 1800 |
0,1 |
±(0,01 R + 0,01/Ид8)) |
|
от 1 до 18000 |
1 | ||
|
N62115-150-20 |
от 0,1 до 3000 |
0,1 | |
|
от 1 до 30000 |
1 | ||
|
N62115-600-05 |
от 0,6 до 9900 |
0,1 | |
|
от 3 до 99000 |
1 | ||
|
N62130-80-40 |
от 0,1 до 900 |
0,1 | |
|
от 1 до 9000 |
1 | ||
|
N62130-150-40 |
от 0,1 до 1500 |
0,1 | |
|
от 1 до 15000 |
1 | ||
|
N62130-600-10 |
от 0,3 до 9900 |
0,1 | |
|
от 2 до 99000 |
1 | ||
|
N62160-80-60 |
от 0,1 до 600 |
0,1 | |
|
от 1 до 6000 |
1 | ||
|
N62160-150-60 |
от 0,1 до 1000 |
0,1 | |
|
от 1 до 10000 |
1 | ||
|
N62160-600-15 |
от 0,2 до 9900 |
0,1 | |
|
от 1 до 99000 |
1 | ||
|
Примечание
| |||
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 от 47 до 63 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
214x88x363 |
|
Масса, кг, не более:
|
4,5 5 |
|
Условия эксплуатации:
|
от 0 до +40 от 5 до 90 |
|
Условия хранения и транспортирования:
|
от -20 до +60 90 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
25000 |
наносится на лицевую панель нагрузок методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
аблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нагрузка электронная |
N62100* |
1 шт. |
|
Сетевой кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание *Модификация в соответствии с заказом | ||
приведены в разделе 5 «Начало работы» документа «Нагрузки электронные N62100. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10"16 до 100 А»
Нагрузки электронные N62100. Стандарт предприятия
ПравообладательHunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай
Адрес: No. 101 Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай
Адрес: No. 101 Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «____» _________ 2026 г. №Лист № 1
Всего листов 7
Регистрационный № 97544-26
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры показывающие STEWARTSНазначение средства измерений
Манометры показывающие STEWARTS (далее - манометры) предназначены для измерений избыточного давления.
Описание средства измеренийКонструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой (пером), защитного стекла и штуцера для присоединения манометра. Корпус манометров выполнен из нержавеющей стали AISI 316.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки (пера) механического показывающего устройства. При применении в местах с высокими динамическими нагрузками и вибрациями манометры могут быть заполнены демпфирующей жидкостью, через специальное отверстие в корпусе.
К манометрам данного типа относятся манометры со следующими заводскими номерами:___________________________________________________________________________
|
24922604/1 |
24922606/6 |
24922609/22 |
24922610/20 |
24922615/1 |
24922615/42 |
|
24922604/2 |
24922606/7 |
24922609/25 |
24922610/21 |
24922615/2 |
24922615/43 |
|
24922604/3 |
24922606/8 |
24922609/26 |
24922610/22 |
24922615/3 |
24922615/44 |
|
24922604/4 |
24922606/9 |
24922609/27 |
24922610/23 |
24922615/4 |
24922615/45 |
|
24922604/5 |
24922606/10 |
24922609/28 |
24922610/24 |
24922615/5 |
24922615/46 |
|
24922604/6 |
24922606/11 |
24922609/29 |
24922610/25 |
24922615/6 |
24922615/47 |
|
24922604/7 |
24922606/12 |
24922609/30 |
24922610/26 |
24922615/7 |
24922615/48 |
|
24922604/8 |
24922606/13 |
24922609/31 |
24922610/27 |
24922615/8 |
24922615/49 |
|
24922605/1 |
24922606/14 |
24922609/32 |
24922610/28 |
24922615/9 |
24922615/50 |
|
24922605/2 |
24922606/15 |
24922609/33 |
25911311/1 |
24922615/10 |
24922615/51 |
|
24922605/3 |
24922606/16 |
24922609/34 |
25911311/2 |
24922615/11 |
24922615/52 |
|
24922605/4 |
24922606/17 |
24922609/35 |
24922611/1 |
24922615/12 |
24922615/53 |
|
24922605/5 |
24922606/18 |
24922609/36 |
24922611/2 |
24922615/13 |
24922615/54 |
|
24922605/6 |
24922607/1 |
24922609/37 |
24922611/3 |
24922615/14 |
24922615/55 |
|
24922605/7 |
24922607/2 |
24922609/38 |
24922611/4 |
24922615/15 |
24922615/56 |
|
24922605/8 |
24922607/3 |
24922609/39 |
24922611/5 |
24922615/16 |
24922615/57 |
|
24922605/9 |
24922607/4 |
24922609/40 |
24922611/6 |
24922615/17 |
24922615/58 |
|
24922605/10 |
24922607/5 |
24922609/41 |
24922611/7 |
24922615/18 |
24922615/59 |
|
24922605/11 |
24922607/6 |
24922609/42 |
24922611/8 |
24922615/19 |
24922615/60 |
|
24922605/12 |
24922608/1 |
24922609/43 |
24922612/1 |
24922615/20 |
24922615/61 |
|
24922605/13 |
24922608/2 |
24922609/44 |
24922612/2 |
24922615/21 |
24922615/62 |
|
24922605/14 |
24922609/1 |
25911310/1, |
24922613/1 |
24922615/22 |
24922616/1 |
|
24922605/15 |
24922609/2 |
25911310/2, |
24922613/2 |
24922615/23 |
24922616/2 |
|
24922605/16 |
24922609/3 |
25911310/3 |
24922613/3 |
24922615/24 |
24922616/3 |
|
24922605/17 |
24922609/4 |
24922610/1 |
24922613/4 |
24922615/25 |
24922616/4 |
|
24922605/18 |
24922609/5 |
24922610/2 |
24922613/5 |
24922615/26 |
24922617/1 |
|
24922605/19 |
24922609/6 |
24922610/3 |
24922613/6 |
24922615/27 |
24922617/2 |
|
24922605/20 |
24922609/7 |
24922610/4 |
24922613/7 |
24922615/28 |
24922617/3 |
|
24922605/21 |
24922609/8 |
24922610/5 |
24922613/8 |
24922615/29 |
24922617/4 |
|
24922605/22 |
24922609/9 |
24922610/6 |
24922614/1 |
24922615/30 |
24922617/5 |
|
24922605/23 |
24922609/10 |
24922610/7 |
24922614/2 |
24922615/31 |
24922617/6 |
|
24922605/24 |
24922609/11 |
24922610/8 |
24922614/3 |
24922615/32 |
24922618/1 |
|
24922605/25 |
24922609/12 |
24922610/9 |
24922614/4 |
24922615/33 |
24922618/2 |
|
24922605/26 |
24922609/13 |
24922610/10 |
24922614/5 |
24922615/34 |
24922618/3 |
|
24922605/27 |
24922609/14 |
24922610/11 |
24922614/6 |
24922615/35 |
24922618/4 |
|
24922605/28 |
24922609/15 |
24922610/12 |
24922614/7 |
24922615/36 |
24922619/1 |
|
24922606/1 |
24922609/17 |
24922610/13 |
24922614/8 |
24922615/37 |
24922619/2 |
|
24922606/2 |
24922609/18 |
24922610/15 |
24922614/9 |
24922615/38 |
24922619/3 |
|
24922606/3 |
24922609/19 |
24922610/16 |
24922614/10 |
24922615/39 |
24922619/4 |
|
24922606/4 |
24922609/20 |
24922610/17 |
24922614/11 |
24922615/40 |
24922620/1 |
|
24922606/5 |
24922609/21 |
24922610/19 |
24922614/12 |
24922615/41 |
24922620/2 |
Общий вид манометров представлен на рисунке 1.
Знак поверки может быть нанесен на стекло манометра. Место нанесения знака поверки представлено на рисунке 2.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на корпус манометров в виде наклейки и имеет цифровое обозначение. Место нанесения заводского номера приведено на рисунке 2.
Пломбирование манометров не предусмотрено.
~ 10,
bat ■’*
Рисунок 2 - Места нанесения заводского номера н знака поверки
место нанесения заводского номера
место нанесения знака поверки
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Заводские номера: 24922604/1, 24922604/2, 24922604/3, 24922604/4, 24922604/5, 24922604/6, 24922604/7, 24922604/8
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 1400 (от 0 до 140) |
|
Пределы основной допускаемой приведенной погрешности измерений давления y1) , % от диапазона измерений |
±1,6 |
Таблица 2 - Метрологические характеристики
Заводские номера: 24922605/1, 24922605/2, 24922605/3, 24922605/4, 24922605/5, 24922605/6, 24922605/7, 24922605/8, 24922605/9, 24922605/10, 24922605/11, 24922605/12, 24922605/13,
24922605/14, 24922605/15, 24922605/16, 24922605/17, 24922605/18, 24922605/19, 24922605/20, 24922605/21, 24922605/22, 24922605/23, 24922605/24, 24922605/25, 24922605/26, 24922605/27, 24922605/28
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 1000 (от 0 до 100) |
|
Пределы основной допускаемой приведенной погрешности измерений давления y1) , % от диапазона измерений |
±1,0 |
Таблица 3 - Метрологические характеристики
Заводские номера: 24922610/1, 24922610/2, 24922610/3, 24922610/4, 24922610/5, 24922610/6, 24922610/7, 24922610/8, 24922610/9, 24922610/10, 24922610/11, 24922610/12, 24922610/13,
24922610/15, 24922610/16, 24922610/17, 24922610/19, 24922610/20, 24922610/21, 24922610/22,
24922610/23, 24922610/24, 24922610/25, 24922610/26, 24922610/27, 24922610/28, 25911311/1,
25911311/2, 24922615/1, 24922615/2, 24922615/3, 24922615/4, 24922615/5, 24922615/6,
24922615/7, 24922615/8, 24922615/9, 24922615/10, 24922615/11, 24922615/12, 24922615/13,
24922615/14, 24922615/15, 24922615/16, 24922615/17, 24922615/18, 24922615/19, 24922615/20,
24922615/21, 24922615/22, 24922615/23, 24922615/24, 24922615/25, 24922615/26, 24922615/27,
24922615/28, 24922615/29, 24922615/30, 24922615/31, 24922615/32, 24922615/33, 24922615/34,
24922615/35, 24922615/36, 24922615/37, 24922615/38, 24922615/39, 24922615/40, 24922615/41,
24922615/42, 24922615/43, 24922615/44, 24922615/45, 24922615/46, 24922615/47, 24922615/48,
24922615/49, 24922615/50, 24922615/51, 24922615/52, 24922615/53, 24922615/54, 24922615/55,
24922615/56, 24922615/57, 24922615/58, 24922615/59, 24922615/60, 24922615/61, 24922615/62,
24922620/1, 24922620/2
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 1000 (от 0 до 100) |
|
Пределы основной допускаемой приведенной погрешности измерений давления y1) , % от диапазона измерений |
±1,6 |
Таблица 4 - Метрологические характеристики
Заводские номера: 24922606/1, 24922606/2, 24922606/3, 24922606/4, 24922606/5, 24922606/6, 24922606/7, 24922606/8, 24922606/9, 24922606/10, 24922606/11, 24922606/12, 24922606/13, 24922606/14, 24922606/15, 24922606/16, 24922606/17, 24922606/18, 24922609/1, 24922609/2, 24922609/3, 24922609/4, 24922609/5, 24922609/6, 24922609/7, 24922609/8, 24922609/9, 24922609/10, 24922609/11, 24922609/12, 24922609/13, 24922609/14, 24922609/15, 24922609/17, 24922609/18, 24922609/19, 24922609/20, 24922609/21, 24922609/22, 24922609/25, 24922609/26, 24922609/27, 24922609/28, 24922609/29, 24922609/30, 24922609/31, 24922609/32, 24922609/33, 24922609/34, 24922609/35, 24922609/36, 24922609/37, 24922609/38, 24922609/39, 24922609/40, 24922609/41, 24922609/42, 24922609/43, 24922609/44, 25911310/1, 25911310/2, 25911310/3, 24922612/1, 24922612/2
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 600 (от 0 до 60) |
|
Пределы основной допускаемой приведенной погрешности измерений давления y!) , % от диапазона измерений |
±1,0 |
Таблица 5 - Метрологические характеристики
Заводские номера: 24922608/1, 24922608/2
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 400 (от 0 до 40) |
|
Пределы основной допускаемой приведенной погрешности измерений давления y!) , % от диапазона измерений |
±1,0 |
Таблица 6 - Метрологические характеристики
Заводские номера: 24922607/1, 24922607/2, 24922607/3, 24922607/4, 24922607/5, 24922607/6, 24922611/1, 24922611/2, 24922611/3, 24922611/4, 24922611/5, 24922611/6, 24922611/7, 24922611/8, 24922618/1, 24922618/2, 24922618/3, 24922618/4
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 16 (от 0 до 1,6) |
|
Пределы основной допускаемой приведенной погрешности измерений давления y!) , % от диапазона измерений |
±1,0 |
Таблица 7 - Метрологические характеристики
Заводские номера: 24922613/1, 24922613/2, 24922613/3, 24922613/4, 24922613/5, 24922613/6, 24922613/7, 24922613/8, 24922614/1, 24922614/2, 24922614/3, 24922614/4, 24922614/5, 24922614/6, 24922614/7, 24922614/8, 24922614/9, 24922614/10, 24922614/11, 24922614/12
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, бар (МПа) |
от 0 до 10 (от 0 до 1,0) |
|
Пределы основной допускаемой приведенной погрешности измерений давления y!) , % от диапазона измерений |
±1,0 |
Таблица 8 - Метрологические характеристики
Заводские номера: 24922616/1, 24922616/2, 24922616/3, 24922616/4
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 137,9 |
|
Пределы основной допускаемой приведенной погрешности измерений давления y!) , % от диапазона измерений |
±1,0 |
Таблица 9 - Метрологические характеристики
Заводские номера: 24922617/1, 24922617/2, 24922617/3, 24922617/4, 24922617/5, 24922617/6, 24922619/1, 24922619/2, 24922619/3, 24922619/4
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 68,95 |
|
Пределы основной допускаемой приведенной погрешности измерений давления y!) , % от диапазона измерений |
±1,0 |
Таблица 10 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на каждые 10 °С, % от диапазона измерений |
±0,4 |
|
Нормальные условия измерений:
|
от +21 до +25 от 84 до 106,7 от 30 до 80 |
Таблица 11 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхглубина)^ , мм, не более |
90x40;135x40 |
|
Масса!) , кг, не более |
1,0; 1,5 |
|
Условия эксплуатации:
|
от -20 до +60 от 84 до 106,7 от 30 до 80 |
|
Примечание: |( Конкретное значение указано в паспорте манометра | |
наносится в паспорт типографским способом.
Комплектность средства измерений
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий |
STEWARTS |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 «Описание» и разделе 7 «Эксплуатация и монтаж» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ПравообладательStewart-Buchanan Gauges Ltd., Великобритания
Адрес: 7 Garrel Road, Burnside Industrial Estate, Kilsyth, Glasgow G65 9JX, SCOTLAND
Изготовитель
Stewart-Buchanan Gauges Ltd., Великобритания
Адрес: 7 Garrel Road, Burnside Industrial Estate, Kilsyth, Glasgow G65 9JX, SCOTLAND
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » яявяря 2026 г. № 1 43Лист № 1
Всего листов 3
Регистрационный № 97545-26
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар горизонтальный стальной цилиндрический РГС-8 Назначение средства измеренийРезервуар горизонтальный стальной цилиндрический РГС-8 (далее - резервуар) предназначен для измерения объёма нефти, а также приёма, хранения и отпуска.
Описание средства измеренийПринцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего объёму согласно градуировочной таблице.
Резервуар представляет собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки и днищ сферической формы.
Заполнение и выдача нефти осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 3876 расположен по адресу: 614055, Российская Федерация, Пермский край, г. Пермь, ул. Промышленная, д. 94.
Заводской номер нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на горловине резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Место нанесения заводского номера резервуара представлено на рисунке 1.
Рисунок 1 - Место нанесения заводского номера резервуара
Замерной люк резервуара представлен на рисунке 2.
Рисунок 2 - Замерной люк резервуара
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
8 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-8 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Правообладатель
Акционерное общество «Транснефть - Прикамье»
(АО «Транснефть - Прикамье»)
ИНН 1645000340
Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, к. 1
Изготовитель
Акционерное общество «Транснефть - Прикамье»
(АО «Транснефть - Прикамье»)
ИНН 1645000340
Адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, к. 1 Телефон: +7 (843) 279-04-20
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: TAM@transneft.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » ряваря 2026 Г. № 1 43
Лист № 1 Регистрационный № 97546-26 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-191 Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-191 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом
Лист № 2 Всего листов 7 коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.
Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.
Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-191, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 3/191 указывается в формуляре.
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Цифровой идентификатор ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.
аблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики
|
Но мер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электроэнергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счетчик |
УССВ |
Границы допускаемой основной относительной погрешности (±6), % |
Границы допускаемой относительной погрешности в рабочих условиях (±6), % | ||||
|
1 |
2БКТП-1250/10/0,4 кВ Лента, РУ-0,4, Ввод Т1 0,4 кВ |
ТТЭ-100 Кл.т. 0,5S 2500/5 Рег. № 52784-13 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PB.G Кл. т. 0,5S/1,0 Рег. № 48266-11 |
УССВ-2 Рег. № 54074-13 |
Сервер ООО «Лента» |
Активная Реактивная |
1,0 2,1 |
3,3 5,6 |
|
2 |
2БКТП-1250/10/0,4 кВ Лента, РУ-0,4, Ввод Т2 0,4 кВ |
ТТЭ-100 Кл.т. 0,5S 2500/5 Рег. № 52784-13 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PB.G Кл.т. 0,5S/1,0 Рег. № 48266-11 |
Активная Реактивная |
1,0 2,1 |
3,3 5,6 | ||
|
Пределы допускаемой абсолютной погрешности часов компонентов АИ времени UTC(SU) |
ИС КУЭ в рабочих условиях относительно шкалы |
±5 с | |||||||
Примечания:
-
1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
-
3. Погрешность в рабочих условиях указана для силы тока 2 % от 1ном, cos9 = 0,8инд.
-
4. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
2 |
|
Нормальные условия: параметры сети: напряжение, % от ином |
от 95 до 105 |
|
сила тока, % от 1ном |
от 1 до 120 |
|
коэффициент мощности cosф |
0,9 |
|
частота, Гц |
от 49,8 до 50,2 |
|
температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: параметры сети: напряжение, % от ином |
от 90 до 110 |
|
сила тока, % от 1ном |
от 1 до 120 |
|
коэффициент мощности cosф |
от 0,5 до 1,0 |
|
частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды в месте расположения ТТ, °С |
от -40 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от 0 до +35 |
|
температура окружающей среды в месте расположения сервера, °С |
от +15 до +25 |
|
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее |
220000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для УССВ: среднее время наработки на отказ, ч, не менее |
74500 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для сервера: среднее время наработки на отказ, ч, не менее |
70000 |
|
среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
90 |
|
при отключении питания, лет, не менее |
30 |
Продолжение таблицы 3
|
1 |
2 |
|
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчиков:
параметрирования;
коррекции времени в счетчиках;
формирование событий по результатам автоматической самодиагностики;
отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
перерывы питания с фиксацией времени пропадания и восстановления.
-
- журнал сервера:
изменение значений результатов измерений;
изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;
коррекции времени в счетчиках и сервере;
пропадание и восстановление связи со счетчиками;
замены счетчика;
полученные с уровня ИИК «Журналы событий».
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения;
испытательной коробки;
сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии;
сервера.
Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформаторы тока измерительные 0,66 кВ |
ТТЭ-100 |
6 |
|
Счетчики электрической энергии статические трехфазные |
Меркурий 234 |
2 |
|
Устройства синхронизации системного времени |
УССВ-2 |
1 |
|
Сервер |
— |
1 |
|
Формуляр |
АКУП.411711.022.ПФ.191 |
1 |
|
Методика поверки |
— |
1 |
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-191», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Правообладатель
Общество с ограниченной ответственностью «Лента»
(ООО «Лента»)
ИНН 7814148471
Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31
Web-сайт: lenta.com
E-mail: info@lenta.com
Изготовитель
Общество с ограниченной ответственностью «Лента»
(ООО «Лента»)
ИНН 7814148471
Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б
Телефон (факс): (812) 380-61-31
Web-сайт: lenta.com
E-mail: info@lenta.com
Испытательный центрОбщество с ограниченной ответственностью «ЭнергоПромРесурс»
(ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » января 2026 г. № 143
Лист № 1 Регистрационный № 97547-26 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы общего органического углерода RULLABНазначение средства измерений
Анализаторы общего органического углерода RULLAB (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода, общего органического углерода, общего неорганического углерода, нелетучего органического углерода в водных растворах органических и неорганических веществ.
Описание средства измерений
Принцип действия анализаторов основан на количественном определении углерода в водных растворах органических и неорганических веществ в виде диоксида углерода (CO2), получаемого в результате высокотемпературного сжигания пробы или облучением УФ-излучением во влажной атмосфере и детектируемого методом недисперсионной инфракрасной спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи проб, блока окисления проб (каталитическая печь или резервуар для проведения реакций разложения под воздействием УФ-излучения), блока недисперсионного инфракрасного детектора и блока управляющей электроники, установленных в одном корпусе.
Анализаторы выпускаются в следующих модификациях: TOC-3000, TOC-5000 RN, TOC-5000 RD. Модификации между собой отличаются конструктивно, метрологическими и техническими характеристиками. В модификациях ТОС-5000 RN и TOC-5000 RD окисление пробы проводится путем каталитического сжигания при высокой температуре; в модификации ТОС-3000 окисление проводится путем смешивания пробы с окислителем и последующим облучением УФ-излучением. Модификация TOC-5000 RN с ручным разбавлением пробы; модификация TOC-5000 RD с автоматическим разбавлением пробы.
Анализаторы могут оснащаться автоматической системой для отбора и ввода проб (автосамплером).
Анализаторы могут работать в следующих режимах: TC - определение общего углерода; TOC - определение общего органического углерода; TIC - определение общего неорганического углерода; NPOC - определение неотдуваемого органического углерода (нелетучего органического углерода).
Корпус анализаторов изготовлен из металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на информационной табличке (шильде) на задней стороне анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунках 1 и 2. Место нанесения серийного номера на анализаторы представлено на рисунке 3.

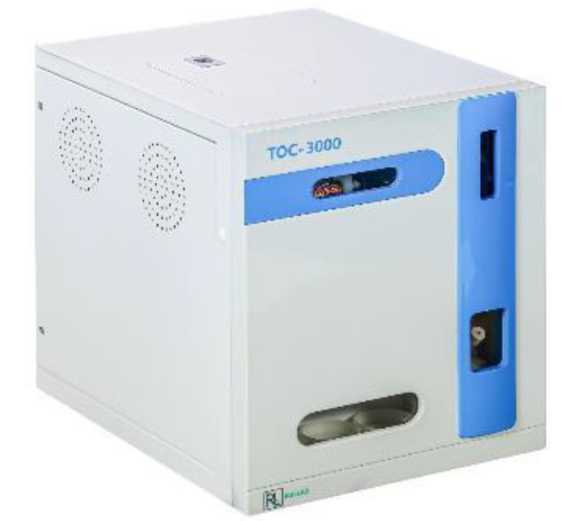

Рисунок 1 - Общий вид анализаторов общего органического углерода RULLAB TOC-3000
Рисунок 2 - Общий вид анализаторов общего органического углерода RULLAB TOC-5000 RN и TOC-5000 RD

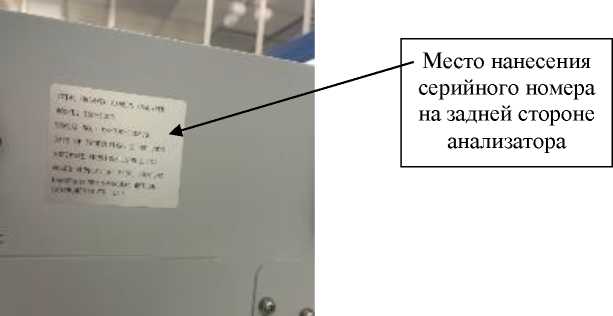

Рисунок 3 - Место нанесения серийного номера на анализаторы общего органического углерода RULLAB
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечениеАнализаторы оснащены одним из видов внешнего программного обеспечения (далее -ПО), приведенного в таблице 1, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ТОС |
TOCLAB |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х* |
1.Х.Х.Х* |
|
Цифровой идентификатор ПО |
- |
- |
|
* «Х» не относится к метрологически значимой |
части ПО и принимает значения | |
|
от 0 до 999 | ||
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
ТОС-3000 |
TOC-5000 RN TOC-5000 RD | |
|
Предел обнаружения углерода^, мг/дм3, не более |
0,05 |
0,10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика)2), % |
5,0 |
3,0 |
| ||
аблица 3 - Основные технические характеристик
|
Наименование характеристики |
Значение для модификации | |
|
ТОС-3000 |
TOC-5000 RN TOC-5000 RD | |
|
Диапазон показаний массовой концентрации углерода, мг/дм3 |
от 0 до 10000 |
от 0 до 100000 |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220±22 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Габаритные размеры, мм, не более: | ||
|
- длина |
445 |
640 |
|
- ширина |
460 |
450 |
|
- высота |
360 |
480 |
|
Масса, кг, не более |
30 |
45 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +10 до +35 | |
|
- относительная влажность, % |
от 10 до 80 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода |
RULLAB TOC-3000 / RULLAB TOC-5000 RN / RULLAB TOC-5000 RD |
1 шт. |
|
Автосамплер для жидких проб |
AS-W20 |
1 шт. |
|
Автосамплер для твердых проб |
AS-S200 |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Программное обеспечение |
ТОС/TOCLAB |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* По заказу | ||
-
- главе 1 «Введение», главе 4 «Рабочий процесс» документа «Анализаторы общего органического углерода RULLAB TOC-3000. Руководство по эксплуатации»;
-
- главе 1 «Общее описание», главе 6 «Рабочий процесс» документа «Анализаторы общего органического углерода RULLAB TOC-5000 RN, TOC-5000 RD. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений
ТУ 26.51.53-1-70225019-2024 «Анализаторы общего органического углерода RULLAB. Технические условия»
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Правообладатель
Общество с ограниченной ответственностью «МИЛЛАБ»
(ООО «МИЛЛАБ») ИНН 7715516300
Юридический адрес: 127410, г. Москва, ул. Инженерная, д. 18, к. 1, кв. 43
Изготовитель
Общество с ограниченной ответственностью «МИЛЛАБ»
(ООО «МИЛЛАБ») ИНН 7715516300
Юридический адрес: 127410, г. Москва, ул. Инженерная, д. 18, к. 1, кв. 43
Производственная площадка
«Shanghai Metash Instruments Co., Ltd.», Китай
Адрес: 9#-6F, No.115, Lane 1276 Nanle Road, Songjiang District, Shanghai, 201611, China
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311373
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » ряваря 2026 Г. № 1 43
Лист № 1 Регистрационный № 97548-26 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители пиковой и средней мощности АКМЕТЕХ AT87234Назначение средства измерений
Измерители пиковой и средней мощности АКМЕТЕХ AT87234 (далее - измерители) предназначены для измерений средней и пиковой мощности СВЧ колебаний в коаксиальных трактах.
Описание средства измерений
Конструктивно измерители представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерителя расположен коаксиальный соединитель, на задней - разъемы «Trig In» и «Trig Out» для управления системой запуска, а также разъем для подключения кабеля интерфейса мини USB.
Принцип действия измерителей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов диодным детектором в напряжение постоянного тока, которое при помощи аналого-цифрового преобразователя преобразуется в цифровой код. Результаты измерений через интерфейс USB передаются на персональный компьютер со специализированным программным обеспечением и визуализируются на экране.
К данному типу средства измерений относятся измерители следующих модификаций: AT87234D, AT87234E, AT87234F, AT87234L.
Модификации отличаются диапазоном частот и типом входного соединителя СВЧ.

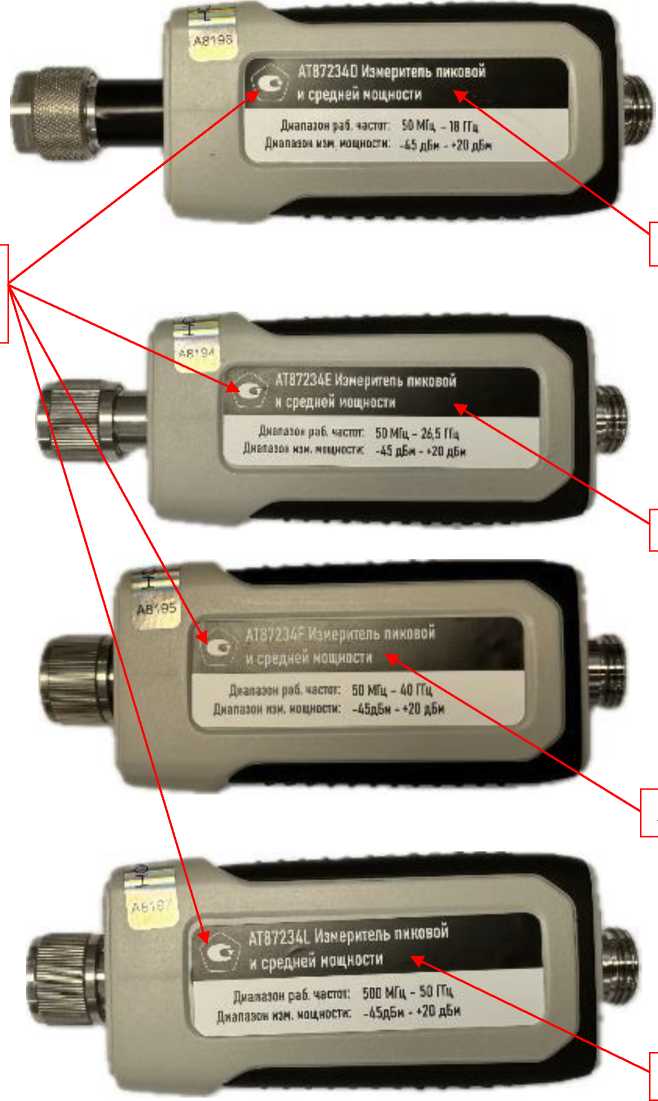

Общий вид измерителей представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, расположенную на корпусе измерителя в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа измерители имеют защитную наклейку изготовителя на стыке панелей корпуса, схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака утверждения типа

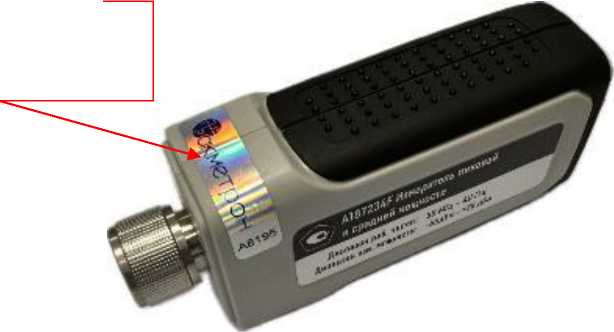

Место нанесения серийного номера
ATB7234D Измеритель пиковой v 7 и средней ноцмости
ATB7234L Изн еритель пиковом р? и средней мощности
I. АТВ723АЕ Ианериткпь пккобой I j и средней иоцнопи
Jl
Дииаso* pafc чсж 50 МГц - 245 ГЦ Диыаso* юн. мциссти -*5 дЕл - *20 дБи
Доамми раб частот: 50 МГц-40 По Диапами ши. ионности: -45дЬи - ‘20 дБи
4137234? Измеритель пиковой _ ■ и средней мощности
AT87234F
Рисунок 1 - Общий вид средства измерений
AT87234D
AT87234E
AT87234L

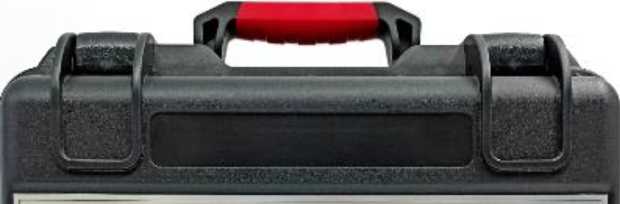

Рисунок 2 - Место нанесения серийного номера
Место пломбировки от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеИзмерители работают под управлением персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Power Meter Panel |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.1 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, ГГц - модификация AT87234D |
от 0,05 до 18 |
|
- модификация AT87234E |
от 0,05 до 26,5 |
|
- модификация AT87234F |
от 0,05 до 40 |
|
- модификация AT87234L |
от 0,5 до 50 |
|
Диапазон измерений мощности, мВт |
от 3 • 10-5 до 100 |
Продолжение таблицы 2
|
1 |
2 |
|
КСВН входа в диапазоне частот, не более: | |
|
- модификация AT87234D | |
|
от 0,05 до 2 ГГц включ. |
1,20 |
|
св. 2 до 18 ГГц |
1,26 |
|
- модификация AT87234E | |
|
от 0,05 до 2 ГГц включ. |
1,20 |
|
св. 2 до 18 ГГц включ. |
1,26 |
|
св. 18 до 26,5 ГГц |
1,35 |
|
- модификация AT87234F | |
|
от 0,05 до 2 ГГц включ. |
1,20 |
|
св. 2 до 18 ГГц включ. |
1,26 |
|
св. 18 до 26,5 ГГц включ. |
1,35 |
|
св. 26,5 до 40 ГГц |
1,50 |
|
- модификация AT87234L | |
|
от 0,5 до 2 ГГц включ. |
1,20 |
|
св. 2 до 18 ГГц включ. |
1,26 |
|
св. 18 до 26,5 ГГц включ. |
1,35 |
|
св. 26,5 до 40 ГГц включ. |
1,50 |
|
св. 40 до 50 ГГц включ. |
1,70 |
|
Пределы допускаемой относительной погрешности измерений на | |
|
опорном уровне мощности 1 мВт, %, в диапазоне частот: | |
|
- модификация AT87234D | |
|
от 0,05 до 10 ГГц включ. |
±4,0 |
|
св. 10 до 18 ГГц |
±4,5 |
|
- модификация AT87234E | |
|
от 0,05 до 1 ГГц включ. |
±4,2 |
|
св. 1 до 18 ГГц включ. |
±5,5 |
|
св. 18 до 26,5 ГГц |
±6,0 |
|
- модификация AT87234F | |
|
от 0,05 до 1 ГГц включ. |
±4,2 |
|
св. 1 до 18 ГГц включ. |
±5,5 |
|
св. 18 до 26,5 ГГц включ. |
±6,0 |
|
св. 26,5 до 40 ГГц |
±6,5 |
|
- модификация AT87234L | |
|
от 0,5 до 18 ГГц включ. |
±4,5 |
|
св. 18 до 26,5 ГГц включ. |
±5,5 |
|
св. 26,5 до 40 ГГц включ. |
±6,5 |
|
св. 40 до 50 ГГц включ. |
±7,0 |
|
Пределы допускаемой относительной погрешности AT87234D |
±5,0 |
|
измерений мощности от -15 до +20 дБ относительно AT87234E |
± 6,5 |
|
1 мВт, без учета погрешности рассогласования, % AT87234F |
± 12,0 |
|
AT87234L |
± 12,0 |
|
Минимальное детектируемое время нарастания/спада импульса в |
15 |
|
режиме пиковой мощности, нс | |
|
Минимально детектируемая ширина импульсного сигнала в |
50 |
|
режиме пиковой мощности, нс |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель входа: - модификация AT87234D |
N «вилка» |
|
- модификация AT87234E |
3,50 мм «вилка» |
|
- модификация AT87234F |
2,40 мм «вилка» |
|
- модификация AT87234L |
1,85 мм «вилка» |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более - модификация AT87234D |
52х34х142 |
|
- модификация AT87234E |
52х34х134 |
|
- модификация AT87234F |
52х34х125 |
|
- модификация AT87234L |
52х34х125 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +20 до +30 |
|
- относительная влажность воздуха (при температуре до +30 °С), % |
от 30 до 80 |
наносится типографским способом на наклейку, расположенную на корпусе измерителя в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель пиковой и средней мощности АКМЕТЕХ AT87234 (модификация определяется при заказе) |
AT87234D AT87234E AT87234F AT87234L |
1 шт. модификация по заказу |
|
Кабель USB, 2 м |
- |
1шт. |
|
Кабели для управления триггером, 1,5 м |
- |
2 шт. |
|
Диск с программным обеспечением |
- |
1 экз. |
|
Руководство по эксплуатации |
МТЛБ.411151.036 РЭ |
1 экз. |
|
Паспорт |
МТЛБ.411151.036 ПС |
1 экз. |
приведены в разделе 4 «Порядок работы с прибором» руководства по эксплуатации МТЛБ.411151.036 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 09.11.2022 № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
МТЛБ.411151.036 ТУ Измерители пиковой и средней мощности АКМЕТЕХ AT87234. Технические условия
ПравообладательАкционерное общество «Акметрон»
(АО «Акметрон»)
ИНН 7723827170
Юридический адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон: +7 (495) 252-00-96
E-mail: info-site@akmetron.ru
Web-сайт: http://www.akmetron.ru
ИзготовительАкционерное общество «Акметрон»
(АО «Акметрон»)
ИНН 7723827170
Адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон: +7 (495) 252-00-96
E-mail: info-site@akmetron.ru
Web-сайт: http://www.akmetron.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310639
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «____» января 2026 г. №
Лист № 1 Регистрационный № 97577-26 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи ускорения ВПрНазначение средства измерений
Вибропреобразователи ускорения ВПр (далее - вибропреобразователи) предназначены для измерений виброускорения.
Описание средства измерений
Вибропреобразователи являются преобразователями инерционного типа. Принцип действия вибропреобразователя основан на прямом пьезоэлектрическом эффекте, состоящем в появлении электрического заряда на чувствительном пьезокерамическом элементе, пропорционального ускорению, воздействующему на вибропреобразователь.
Вибропреобразователи ускорения ВПр конструктивно состоят из инерционной массы, пьезоэлемента и основания, жестко соединенных между собой, усилителя заряда, полосового фильтра, стабилизатора напряжения питания, заключенных в едином корпусе из нержавеющей стали.
Вибропреобразователи имеют встроенный усилитель, соответствующий стандарту IEPE (Integrated Electronic Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).
Вибропреобразователи ускорения ВПр выпускаются в следующих модификациях: ВПр.1.000, ВПр.1.000-01 и ВПр.7.000, которые отличаются номинальным коэффициентом преобразования, диапазоном измерений, рабочим диапазоном частот и габаритными размерами.
Общий вид вибропреобразователей и место нанесения заводского номера представлены на рисунках 1 - 4. Вибропреобразователи не подлежат пломбированию.
Заводские номера вибропреобразователей ВПр.1.000 и ВПр.1.000-01 в цифровом формате наносятся методом лазерной гравировки на маркировочные бирки, прикреплённые к кабелю. Заводские номера вибропреобразователей ВПр.7.000 в цифровом формате наносятся методом лазерной гравировки на маркировочные бирки, прикреплённые к кабелю, а также непосредственно на корпус. Нанесение знака поверки на средство измерений не предусмотрено.

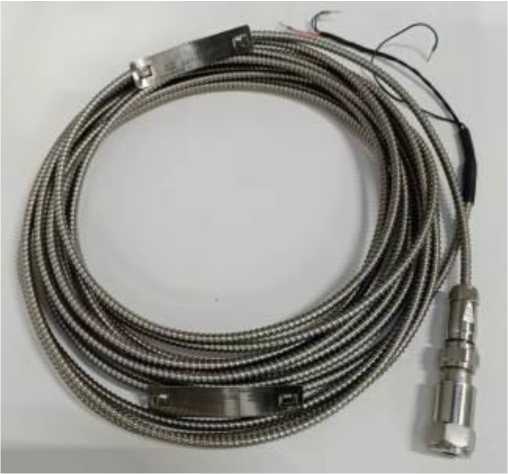

Рисунок 1 - Общий вид вибропреобразователей ускорения ВПр.1.000 и ВПр.1.000-01
У1К<№М|,'Я
H'lpinoo
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на вибропреобразователи ускорения ВПр.1.000 и ВПр.1.000-01

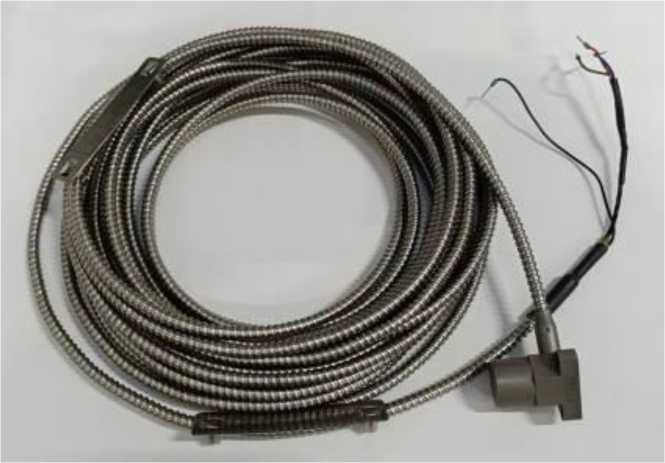

Рисунок 3 - Общий вид вибропреобразователей ускорения ВПр.7.000
Места нанесения заводского номера
Рисунок 4 - Места нанесения заводского номера на вибропреобразователи ускорения ВПр.7.000
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики модификации ВПр.1.000
|
Наименование характеристики |
Значение |
|
Базовая частота, Гц |
160 |
|
Номинальные значения коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
1; 10 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения при нормальных условиях измерений, % |
±5 |
|
Диапазон рабочих частот, Гц |
от 2 до 5000 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 600 |
|
Резонансная частота, кГц, не менее |
20 |
|
Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты при нормальных условиях измерений, %: - в поддиапазоне частот от 2 до 5 Гц включ. |
±25 |
|
- в поддиапазоне частот св. 5 до 2500 Гц включ. |
±7 |
|
- в поддиапазоне частот св. 2500 до 5000 Гц |
±25 |
|
Нелинейность амплитудной характеристики при нормальных условиях измерений, % |
±1 |
|
Относительный коэффициент поперечного преобразования на базовой частоте при нормальных условиях измерений, %, не более |
5 |
|
Пределы допускаемой относительной погрешности измерений виброускорения при нормальных условиях измерений с доверительной вероятностью 0,95, %: - в поддиапазоне частот от 2 до 5 Гц включ. |
±29 |
|
- в поддиапазоне частот св. 5 до 2500 Гц включ. |
±12 |
|
- в поддиапазоне частот св. 2500 до 5000 Гц |
±29 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте, вызванного воздействием внешних факторов, % |
±10 |
Таблица 2 - Метрологические характеристики модификации ВПр.1.000-01
|
Наименование характеристики |
Значение |
|
Базовая частота, Гц |
80 |
|
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
1 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения при нормальных условиях измерений, % |
±5 |
|
Диапазон рабочих частот, Гц |
от 0,5 до 2500 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 500 |
|
Резонансная частота, кГц, не менее |
15 |
|
Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты при нормальных условиях измерений, %: - в поддиапазоне частот от 0,5 до 2 Гц включ. |
±50 |
|
- в поддиапазоне частот св. 2 до 10 Гц включ. |
±20 |
|
- в поддиапазоне частот св. 10 до 1000 Гц включ. |
±7 |
|
Наименование характеристики |
Значение |
|
Нелинейность амплитудной характеристики при нормальных условиях измерений, % |
±1 |
|
Относительный коэффициент поперечного преобразования на базовой частоте при нормальных условиях измерений, %, не более |
7 |
|
Пределы допускаемой относительной погрешности измерений виброускорения при нормальных условиях измерений с доверительной вероятностью 0,95, %: - в поддиапазоне частот от 0,5 до 2 Гц включ. |
±56 |
|
- в поддиапазоне частот св. 2 до 10 Гц включ. |
±24 |
|
- в поддиапазоне частот св. 10 до 1000 Гц включ. |
±12 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте, вызванного воздействием внешних факторов, % |
±10 |
Таблица 3 - Метрологические характеристики модификации ВПр.7.000
|
Наименование характеристики |
Значение |
|
Базовая частота, Гц |
80 |
|
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
10,2 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения при нормальных условиях измерений, % |
±5 |
|
Диапазон рабочих частот, Гц |
от 1,5 до 10000 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 600 |
|
Резонансная частота, кГц, не менее |
20 |
|
Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты при нормальных условиях измерений, дБ:
|
±3 ±0,5 |
|
Нелинейность амплитудной характеристики при нормальных условиях измерений, % |
±1 |
|
Относительный коэффициент поперечного преобразования на базовой частоте при нормальных условиях измерений, %, не более |
7 |
|
Пределы допускаемой относительной погрешности измерений виброускорения при нормальных условиях измерений с доверительной вероятностью 0,95, %:
|
от -33 до +45 ±11 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте, вызванного воздействием внешних факторов, % |
±10 |
Таблица 4 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Номинальное значение напряжения питания, В |
24±0,5 |
|
Допускаемое значение напряжения питания, В * |
от 15 до 30 |
|
Наименование характеристики |
Значение |
|
Ток потребления, мА, не более |
10 |
|
Габаритные размеры (диаметрхвысота), мм, не более - ВПр.1.000 и ВПр.1.000-01 |
40x40 |
|
- ВПр.7.000 |
25x60 |
|
Масса с кабелем, кг, не более |
2 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +125 |
|
* При снижении напряжения питания ниже номинального значения верхний предел диапазона | |
|
измерений виброускорения уменьшается до 60 % | |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность средства измеренийаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь ускорения |
ВПр |
1 шт. |
|
Паспорт |
ВПр.1.000 ПС или ВПр.7.000 ПС |
1 экз. на партию |
|
Руководство по эксплуатации |
ВПр.1.000 РЭ |
1 экз. на партию |
приведены в разделе 2 «Использование изделия по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
ВПр.1.000 ТУ «Вибропреобразователь ускорения. Технические условия»
Правообладатель
Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля»
(АО «НИКИЭТ»)
ИНН 7708698473
Юридический адрес: 107140, Россия, г. Москва, вн. тер. г. Муниципальный округ Красносельский, пл. Академика Доллежаля, д. 1, к. 3
Телефон: +7 (499) 263-73-37
Web-сайт: www.nikiet.ru
ИзготовительАкционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля»
(АО «НИКИЭТ»)
ИНН 7708698473
Адрес: 107140, Россия, г. Москва, вн. тер. г. Муниципальный округ Красносельский, пл. Академика Доллежаля, д. 1, к. 3
Телефон: +7 (499) 263-73-37
Web-сайт: www.nikiet.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31
Адрес осуществления деятельности: г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс +7 (495) 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «__ » января 2026 г. №
Лист № 1
Регистрационный № 97578-26 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аспираторы изокинетичного отбора СБ-3Назначение средства измерений
Аспираторы изокинетичного отбора СБ-3 (далее по тексту - аспираторы) предназначены для прямых измерений объема и объемного расхода газовых смесей, разности давлений и интервалов времени отбора при проведении отбора проб.
Описание средства измерений
Конструктивно аспираторы представляют собой измерительный блок, помещенный в пластиковый корпус.
Измерительный блок состоит из:
-
- реометра с системой автоматического контроля состояния газа;
-
- электрического мембранного насоса;
-
- датчиков, преобразующих измеренную величину давления в цифровой сигнал;
-
- блока обработки информации, контролирующего работу аспиратора и обеспечивающего обработку цифрового сигнала;
-
- блока управления, реализованного в виде клавиатуры, расположенной на приборной панели аспиратора;
-
- блока отображения информации (дисплея).
Электропитание аспираторов осуществляется от встроенного литий-железо-фосфатного аккумулятора с напряжением питания 24 В.
Принцип действия аспираторов при измерениях объемного расхода основан на определении разности давлений, измеренной датчиком разности давлений до и после сужающего устройства, расположенного в реометре. Одновременно с отбором пробы аспиратор контролирует основные параметры входящего в него газового потока (температура, давление) для расчета объема отбираемой пробы. Используя значения разности давлений в реометре, данные о параметрах проходящего газа и данные, установленные пользователем для приведения к заданным или стандартным условиям, аспиратор автоматически рассчитывает и выводит на дисплей значения объема и объемного расхода газовой пробы (в заданных пользователем или в стандартных условиях) во время отбора.
Аспираторы могут автоматически поддерживать условие изокинетичности отбора пробы и, в случае необходимости, корректировать объемный расход. Контроль соблюдения условия изокинетичности осуществляется при помощи дополнительного встроенного датчика измерений разности давлений.
Аспираторы обеспечивают измерения интервалов времени отбора проб.Знак поверки в виде оттиска поверительного клейма наносится на один из крепежных винтов приборной панели аспиратора.
Заводской номер представляет собой цифровое обозначение, состоящее из арабских цифр, по системе нумерации предприятия-изготовителя и наносится методом металлографики на алюминиевую маркировочную табличку, закрепляемую на крышке корпуса аспиратора.
Защита от несанкционированного доступа к внутренним элементам аспираторов обеспечивается путем нанесения на место крепления винтом приборной панели номерной пломбы, разрушающейся при попытке вскрытия приборной панели.
Общий вид средства измерений представлен на рисунке 1, вид маркировочной таблички представлен на рисунке 2.
место нанесения заводской пломбы
место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений
UOO Ь- Гскчгкпн WWWjb-rchn kn.ni
З.'дещтт имвср Го- иш1>-.хг 2G2S
ТУ 26 51.52.111МЮ1-5221НЯЖЙ УХЛ 1.1
место нанесения знака утверждения типа
место нанесения заводскою номера
Рисунок 2 - Общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее по тексту - ПО) аспираторов разделено на метрологически значимую и метрологически незначимую части.
ПО аспираторов является встроенным, располагается в энергонезависимой памяти микроконтроллера, генерация идентификации ПО, версии ПО, а также ввод калибровочных констант осуществляется на этапе производства аспиратора. Изменение либо удаление метрологически значимой части ПО пользователем невозможно (вход в калибровочный режим не предусмотрен). ПО осуществляет функции сбора, обработки, представления измерительной информации.
Метрологические характеристики аспираторов нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИД-3 |
|
Номер версии (идентификационный номер) ПО |
1.ХХ |
|
Примечания
| |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наименьший измеряемый объем пробы, дм3 |
10 |
|
Пределы допускаемой основной относительной погрешности измерений объема пробы, % |
±5 |
|
Диапазон измерений объемного расхода пробы, дм3/мин |
от 10 до 35 |
|
Пределы допускаемой основной приведенной погрешности измерений объемного расхода пробы*, % |
±5 |
|
Диапазон измерений разности давлений, Па |
от 0 до 2500 |
|
Пределы допускаемой основной абсолютной погрешности измерений разности давлений, Па:
|
±3 ±(2,5+0,005’Р**) |
|
Диапазон измерений интервалов времени отбора пробы, мин |
от 1 до 600 |
|
Пределы допускаемой относительной погрешности измерений интервалов времени отбора пробы, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности при отклонении температуры окружающей среды от температуры нормальных условий (20±5) °С на каждые 5 °С:
|
±0,3 ±0,3 ±(1+0,001-Р**) |
|
* За нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать разность между максимальным и минимальным значениями диапазона измерений объемного расхода **Р - измеренное значение разности давлений, Па | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Единица младшего разряда индикации, Па |
1 |
|
Допустимая перегрузка по перепаду давления, Па, не более |
6000 |
|
Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее |
4 |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
24,0 |
|
Габаритные размеры, мм, не более: - ширина |
320 |
|
- глубина |
285 |
|
- высота |
205 |
|
Масса, кг, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность, % |
от 20 до 95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний полный срок службы, лет, не менее |
6 |
|
Средняя наработка до первого отказа, ч |
6000 |
наносится методом металлографики на алюминиевую маркировочную табличку, закрепляемую на крышке корпуса аспиратора, на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аспиратор изокинетичного отбора |
СБ-3 |
1 шт. |
|
Зарядное устройство для литий-железо-фосфатных аккумуляторов 29,2 В/3 А |
53281559.407249.002 |
1 шт. |
|
Паспорт |
53281559.407249.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
53281559.407249.001 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в разделе 9 «Применение аспиратора СБ-3 по назначению» руководства по эксплуатации 53281559.407249.001 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства РФ от 16.11.2020 N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 4.42, 4.44 Единого Перечня)
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 10.03.2025 № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.52.110-001-53281559-2025 Аспираторы изокинетичного отбора СБ-3. Технические условия
ПравообладательОбщество с ограниченной ответственностью «СБ-Техника»
(ООО «СБ-Техника»)
ИНН 5903157026
Юридический адрес: 614081, Пермский край, г.о. Пермский, г. Пермь, ул. Полевая, д. 10, кв. 280
Телефон: +7 (905) 861-61-56
Веб-сайт: www.sb-tehnika.ru
E-mail: info@sb-tehnika.ru
ИзготовительОбщество с ограниченной ответственностью «СБ-Техника»
(ООО «СБ-Техника»)
ИНН 5903157026
Юридический адрес: 614081, Пермский край, г.о. Пермский, г. Пермь, ул. Полевая, д. 10, кв. 280
Адрес места осуществления деятельности: 614056, г. Пермь, ул. Переездная, д. 2, лит. В Телефон: +7 (905) 861-61-56
Веб-сайт: www.sb-tehnika.ru
E-mail: info@sb-tehnika.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Веб-cайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
