№2874 от 25.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 742000
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2874 от 25.12.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
ПРИКАЗ
25 декабря 2025 г.
2874
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений, согласно приложению к настоящему приказу.
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» декабря 2025 г. № 2874
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Приборы для измерения теплопроводности |
ПИТ-2 |
46920-11 |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех»), г. Москва, г. Зеленоград |
124460, Москва, г. Зеленоград, 3-й Западный проезд, д.9 |
124460, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 8, стр. 6 |
Общество с ограниченной ответственностью «ИзТех» (ООО «ИзТех»), г. Москва, г. Зеленоград |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _я » я^яябяя 2025 г. № 2874
Лист № 1 Регистрационный № 46920-11 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения теплопроводности ПИТ-2 Назначение средства измеренийПриборы для измерения теплопроводности ПИТ-2 - далее - приборы, предназначены для измерения теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом режиме.
Описание средства измеренийСущность метода заключается в создании стационарного теплового потока, проходящего через плоский образец определенной толщины и направленного перпендикулярно к лицевым (наибольшим) граням образца, измерении мощности, необходимой для создания этого теплового потока, температуры противоположных лицевых граней и толщины образца.
Прибор состоит из двух холодильников (верхнего и нижнего), нижнего нагревателя (холодной пластины), охранного нагревателя, охранного кольца, измерительного нагревателя, прецизионного измерителя/регулятора температуры.
Холодильники предназначены для обеспечения работы прибора при средних температурах образцов ниже температуры окружающей среды. В приборе холодильники сделаны на термоэлектрических элементах Пельтье с возможностью дополнительного охлаждения за счет протекания жидкости.
Охранный нагреватель и охранное кольцо предназначены для исключения потерь из измерительного нагревателя. Температура охранного нагревателя и охранного кольца поддерживается равной температуре измерительного нагревателя.
Измерительный нагреватель предназначен для определения мощности P, необходимой для поддержания заданной разности температур AT между измерительным и нижним нагревателями.
Управление «измерительным нагревателем», «охранным нагревателем», «охранным кольцом» и «нижним нагревателем» осуществляется при помощи 4-х канального прецизионного измерителя/регулятора температуры.
Прибор выпускается в трех модификациях: ПИТ-2, ПИТ-2.1, ПИТ-2.2.

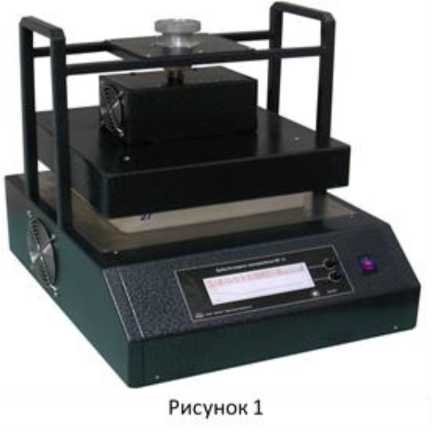

Внешний вид прибора показан на рисунке 1.
Программное обеспечение
Приборы имеют программное обеспечение:
1) встроенное (микропрограмма контроллера прибора «ПИТ-2» версии 2,0 и выше);
2) внешнее (программа «PitGraf» версии 2.0 и выше для персонального компьютера).
Встроенное программное обеспечение прибора разработано изготовителем специально для решения задач измерения теплопроводности и идентифицируется при включении прибора путем вывода на экран версии программного обеспечения (ПИТ-2 версия 2,0 и выше). Конструктивно приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PitGraf |
PitGraf.exe |
2.0 |
12D6 |
Двухбайтовая сумма с переполнением |
|
ПИТ-2, ПИТ-2.1, ПИТ-2.2 |
- |
2.00 |
3DE1 |
Двухбайтовая сумма с переполнением |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии 2 является неотъемлемой частью прибора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - А в соответствии с МИ 3286-2010.
Внешнее программное обеспечение «PitGraf» версии 2.0 не может привести к искажениям результатов измерений прибора, отображаемых на дисплее, так как предназначено для графического отображения этих результатов измерений на дисплее ПК, печати протокола измерений и не используется при выполнении измерений теплопроводности.
Метрологические и технические характеристики
|
Наименование характеристики |
ПИТ-2 |
ПИТ-2.1 |
ПИТ-2.2 |
|
Диапазон измерений теплопроводности, Вт/(м^К) |
от 0,02 до 0,2 |
от 0,02 до 1,2 |
от 0,02 до 1,2 |
|
Предел допускаемой относительной погрешности измерения теплопроводности, % |
±3 |
±3 |
±3 |
|
Температура испытываемого образца, °С |
от 10,0 до 40,0 | ||
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С |
от 15 до 25 | ||
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 | ||
|
диапазон относительной влажности воздуха, % |
от 30 до 80 | ||
|
Напряжение питания переменного тока, В; частота, Гц |
230(115); 50(60) | ||
|
Потребляемая мощность, Вт |
400 | ||
|
Габаритные размеры образца, мм: | |||
|
высота |
от 20 до 50 |
от 20 до 50 |
от 20 до 50 |
|
ширина |
250 |
250 |
300 |
|
длина |
250 |
250 |
300 |
|
Габаритные размеры, (высота, ширина, длина),мм |
480, 490, 390 |
480, 550, 450 | |
|
Масса, кг |
30 |
30 |
35 |
|
Средняя наработка на отказ, ч, не менее |
10000 | ||
|
Средний срок службы прибора, лет, не менее |
12 | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на задней панели электронного блока, фотохимическим способом.
Комплектность средства измерений
|
Наименование |
Кол-во, шт. |
Примечание |
|
Прибор |
1 | |
|
Сетевой шнур |
1 | |
|
Руководство по эксплуатации. |
1 экз. | |
|
Методика поверки МП-2413-0023-2011 |
1 экз. | |
|
Компакт диск с программным обеспечением «PitGraf» |
1 | |
|
Шнур связи с компьютером |
1 |
Методика измерений изложена в руководстве по эксплуатации приборов для измерения теплопроводности ПИТ-2 (ЕМТК 155.0000.00 РЭ).
Метод измерения по ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.140-2009 Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К
ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме»
Технические условия ТУ 4276-155-56835627-10. «Прибор для измерения теплопроводности ПИТ-2»
ИзготовительОбщество с ограниченной ответственностью «ИзТех»
(ООО «ИзТех»)
Юридический адрес: 141500, Московская обл., г. Солнечногорск
Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 8, стр. 6
Адрес для корреспонденции: 124460, г. Москва к-460, а/я 56
Тел. (495) 585-51-43, 506-93-42, 920-33-59, факс: (495) 585-39-38
E-mail: iztech@iztech.ru, http://www.iztech.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер № 30001-10 Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр., д.19 Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
