ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2727 от 11.12.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
11 декабря 2025 г.
(Росстандарт)
TJT1
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, изготовленные после 6 сентября 2023 г.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за испоЛЬедиемнадоящегД'при.казасййтавдяю за собой хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\_______________
УТВЕРЖДЕНО
приказом Федерального агентства по техническому регулированию
и метрологии
от « 11 » _егабРя 2025 г. № 2727
Лист № 1 Регистрационный № 54267-13 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ротационные RABO Назначение средства измеренийСчетчики газа ротационные RABO (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2022, пропан, воздух, азот, инертных и других газов.
Описание средства измеренийПринцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчик состоит из корпуса, двух роторов, редуктора и восьмиразрядного счетного механизма. Счетчик может комплектоваться низкочастотным, среднечастотным и высокочастотным импульсными выходами для дистанционной передачи данных.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G10, G16; G25; G40; G65; G100; G160; G250; G400, G650, G1000.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях «О» (основное), «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У».
В зависимости от размера и конструкции корпуса счетчики выпускаются в исполнениях «Р», «Б» или в компактном исполнении «К» (для типоразмеров G16, G25 и G100).
В зависимости от типа счетного механизма и направления потока счетчики выпускаются в исполнениях: «Л», «П», «Д», «С1Д».
Для защиты от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа, допускается установка после счетчика предохранительной шайбы с центральным отверстием, равным половине номинального диаметра счетчика.
Структура условного обозначения счетчика:
RABO [1] [2] [3] [4], где:
-
[1] - типоразмер: G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000;
-
[2] - диаметр условного прохода: DN 32, DN 40, DN 50, DN 80, DN 100, DN 150, DN 200;
-
[3] - исполнение в зависимости от метрологических характеристик: «О», «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У»;
-
[4] - конструктивное исполнение: «Р», «Б», «К».
Общий вид средства измерений представлен на рисунке 1.
Заводской номер в виде цифрового кода наносится на циферблат счетного механизма одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунках 2 и 3.
Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, пломбировка изготовителя производится с помощью разрушаемых стикеров. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков в исполнении «Р» представлены на рисунке 4, счетчиков в исполнениях «Б», «К» представлены на рисунке 5.
Исполнение «Р»
Исполнение «Б», «К»
Исполнение «Б», «К»

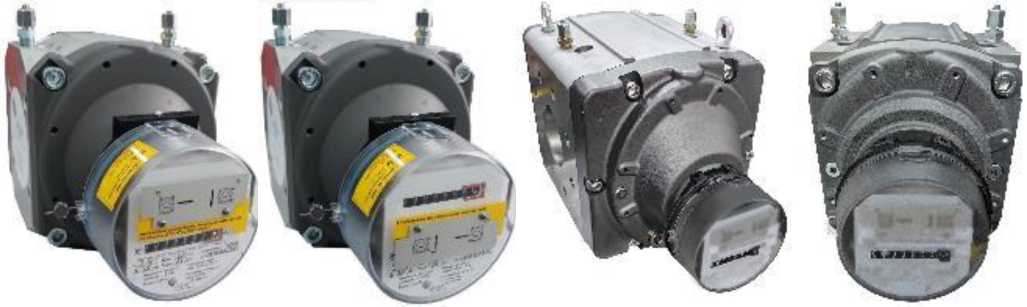

Рисунок 1 - Общий вид средства измерений
Исполнение «Б»
Место нанесения
заводского номера
Место нанесения знака
утверждения типа

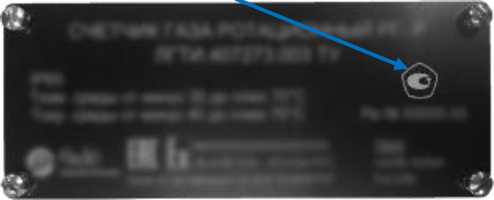

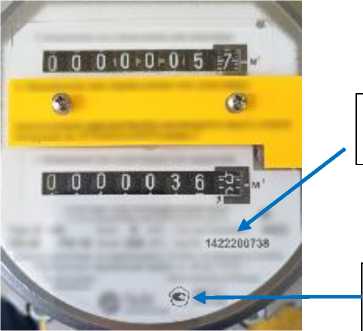

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа для счетчиков в исполнении «Р»

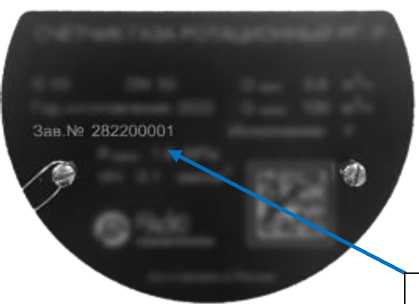

Рисунок 3 - Места нанесения заводского номера, знака утверждения типа для счетчиков в исполнении «Б» и «К»
Место нанесения знака утверждения типа
Место нанесения заводского номера
2

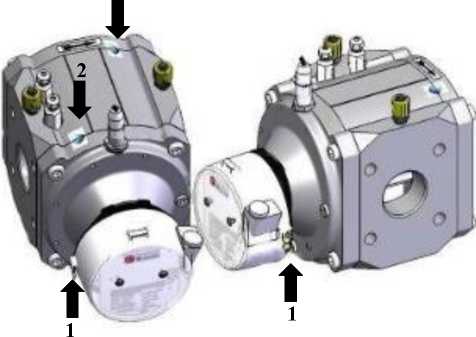

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков в исполнении «Р» (1 - знак поверки; 2 - пломба завода-изготовителя или организации, выполнявшей ремонт)
2
1
1
1
1

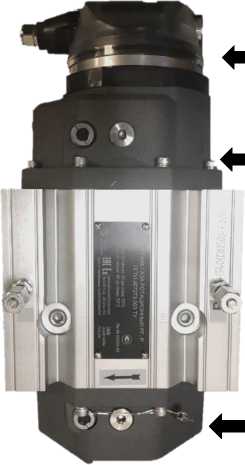

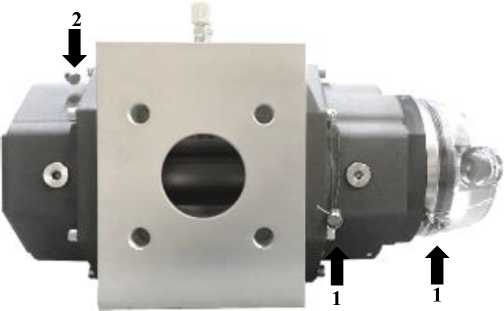

Рисунок 5 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки счетчиков в исполнении «Б» и «К» (1 - место для установки знака поверки, 2 - место для установки пломбы завода-изготовителя или организации, выполнявшей ремонт)
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики счетчиков в исполнении «Р»
|
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па | |||||||||
|
1:250 |
1:200 1:160 1:130 1:100 1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||||||
|
Qmin, м3/ч | |||||||||||||
|
G16 |
50 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 | 1,3 |
55 | |
|
G25 |
50 |
40 |
- |
- |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1,3 |
2 |
80 |
|
G40 |
50 |
65 |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1 1 |
1,3 |
2 |
3 |
230 |
|
G65 |
50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
3 |
5 |
540 |
|
G100 |
80 |
160 |
0,6 I 0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
8 |
425 | |
|
G160 |
80 |
250 |
1 | 1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
13 |
575 | |
|
G250 |
100 |
400 |
1,6 I 2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
20 |
810 | |
|
G400 |
100 |
650 |
2,5 J 3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
32 |
1700 | |
|
G400 |
150 |
650 |
2,5 ! 3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
32 |
1700 | |
|
Примечания
Qmin - минимальный объемный расход, м3/ч; Qmax - максимальный объемный расход, м3/ч. | |||||||||||||
Таблица 2 - Метрологические характеристики счетчиков в исполнении «Б» и «К»
|
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па | ||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 | ||||
|
Qmin, м3/ч | ||||||||||||
|
G101) |
32 |
16 |
- |
- |
- |
- |
- |
- |
- |
0,3 |
0,5 |
200 |
|
G101) |
40 |
16 |
- |
- |
- |
- |
- |
- |
0,3 |
0,5 |
140 | |
|
G101) |
50 |
16 |
- |
- |
- |
- |
- |
- |
- |
0,3 |
0,5 |
100 |
|
G162) |
32 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 |
200 |
|
G161), 2) |
40 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 |
140 |
|
G161), 2) |
50 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 |
100 |
|
G251), 2) |
40 |
40 |
- |
- |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1,3 |
170 |
|
G251), 2) |
50 |
40 |
- |
- |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1,3 |
150 |
|
G401) |
40 |
65 |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
2 |
380 |
|
G401) |
50 |
65 |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
2 |
300 |
|
G651) |
50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
3 |
460 |
|
G1001) 2) |
80 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
500 |
|
G1601) |
80 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G1601) |
100 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G2501) |
80 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G2501) |
100 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G4001) |
100 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
900 |
|
G4001) |
150 |
650 |
- |
- |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
430 |
|
G6501) |
150 |
1000 |
- |
- |
6 |
8 |
10 |
12 |
16 |
20 |
33 |
500 |
|
G10001) |
200 |
1600 |
- |
- |
10. |
i 12 |
16 |
20 |
24 |
32 |
53 |
650 |
-
1) Исполнение «Б».
-
2) Исполнение «К».
Примечания
-
1 Исполнение «2У» возможно только для рабочих расходов, расположенных справа от утолщенной линии.
-
2 Исполнения «3С», «4С», «5С», «6С», «3У», «4У», «5У» «6У» возможно только для рабочих расходов, расположенных справа от пунктирной линии.
-
3 Приняты следующие обозначения:
Qmin - минимальный объемный расход, м3/ч;
Qmax - максимальный объемный расход, м3/ч.
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объема
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема1), % |
|
«О», «У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±2,0 ±1,0 |
|
«2У» |
от Qmin до Qmax включ. |
±0,9 |
|
«3С», «3У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,9 |
|
±1,0 | ||
|
«4С», «4У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,7 |
|
±1,0 | ||
|
«5С», «5У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,6 |
|
±1,0 |
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема1), % |
|
«6С», «6У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,4 ±1,0 |
Примечание - Приняты следующие обозначения: Qt - значение переходного объемного расхода при рабочих условиях, м3/ч; Qmin - минимальный объемный расход, м3/ч; Qmax - максимальный объемный расход, м3/ч. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
3250 |
3400 |
3650 |
G1000 |
|
Порог чувствительности, м3/ч: | |||||||||||
|
- исполнение «Р» |
- |
0,03 |
0,03 |
0,03 |
0,03 |
0,05 |
0,10 |
0,20 |
0,40 |
- |
- |
|
- исполнение |
0,08 |
0,08 |
0,08 |
0,08 |
0,15 |
0,15 |
0,15 |
0,20 |
0,40 |
0,70 |
1 |
|
«Б», «К» | |||||||||||
|
Емкость счетного |
9999999 | ||||||||||
|
3 механизма, м3 |
999999,99 |
9999999,9 |
9 | ||||||||
|
Цена деления ролика 3 младшего разряда, м3 |
0,002 |
0,02 |
0,2 | ||||||||
|
Рабочее давление | |||||||||||
|
измеряемой среды, МПа, не более |
1,6 | ||||||||||
|
Диапазон температуры |
от -30 до +70 | ||||||||||
|
измеряемой среды, °С | |||||||||||
|
Диапазон температуры |
от -40 до +70 | ||||||||||
|
окружающей среды, °С | |||||||||||
|
Относительная влажность | |||||||||||
|
воздуха, % |
до 98 без конденсации влаги | ||||||||||
|
Габаритные размеры исполнения «Р», мм, не более: | |||||||||||
|
- высота |
- |
195 |
195 |
195 |
195 |
260 |
260 |
300 |
300 |
- |
- |
|
- ширина |
- |
171 |
171 |
171 |
171 |
171 |
241 |
241 |
241 |
- |
- |
|
- длина |
- |
290 |
290 |
290 |
290 |
372 |
410 |
460 |
520 |
- |
- |
|
Габаритные размеры исполнения «Б», мм, не более: | |||||||||||
|
- высота |
146 |
190 |
190 |
190 |
190 |
244 |
244 |
244 |
244/ |
460 |
460 |
|
4601) | |||||||||||
|
- ширина |
171 |
171 |
171 |
171 |
171 |
241 |
241 |
241 |
241/ |
450 |
600 |
|
4501) | |||||||||||
|
- длина |
326 |
378 |
378 |
378 |
378 |
444 |
467 |
572 |
720/ |
826 |
932 |
|
6881) | |||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
j250 |
Т400 |
Т650 |
G1000 |
|
Габаритные размеры исполнения «К», мм, не более: | |||||||||||
|
- высота |
- |
146 |
146 |
- |
- |
190 |
- |
- |
- |
- |
- |
|
- ширина |
- |
171 |
171 |
- |
- |
171 |
- |
- |
- |
- |
- |
|
- длина |
- |
326 |
326 |
- |
- |
413 |
- |
- |
- |
- |
- |
|
Масса, кг, не более: | |||||||||||
|
- исполнение «Р» |
- |
12 |
12 |
12 |
12 |
16 |
32 |
36 |
42 |
- |
- |
|
- исполнение «Б» |
9 |
11,5 |
11,5 |
11,5 |
11,5 |
23 |
28 |
40 |
48,5/ |
125 |
145 |
|
1021) | |||||||||||
|
- исполнение «К» |
- |
9 |
9 |
- |
- |
15 |
- |
- |
- |
- |
- |
|
Маркировка |
1Ex ib IIB T4 Gb Х | ||||||||||
|
взрывозащиты | |||||||||||
|
1) Исполнение «Б» с номинальным диаметром DN 150. | |||||||||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
наносится на циферблат механического отсчетного и/или шильдик, закрепляемый на голове счетного механизма методом печати или гравировки и на титульный лист паспорта типографским способом или методом печати.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный |
RABO |
1 |
|
Руководство по эксплуатации1) |
ЛГТИ.407273.002 РЭ |
1 |
|
Паспорт1) |
ЛГТИ.407273.002 ПС |
1 |
|
Сетка коническая защитная |
- |
1 |
|
1) В бумажной и/или электронной форме. | ||
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1)
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ЛГТИ.407273.002 ТУ Счетчики газа ротационные RABO. Технические условия
ИзготовительОбщество с ограниченной ответственностью «РАСКО Газэлектроника»
(ООО «РАСКО Газэлектроника»)
ИНН 5243013811
Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул. 50 лет ВЛКСМ, д. 8а
Телефон (факс): (83147) 7-98-00, 7-98-04
Е-mail: info@gaselectro.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»
(ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592
В части вносимых изменений
Общество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» 2025 г. № _____
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Счетчики газа ротационные |
RABO |
исполнение RABO G10- DN 32-3С-Б зав. №28250736 76; исполнение RABO G16- DN 50-4С-Р зав. №28250736 77; исполнение RABO G25- DN 40-5С-Б зав. №28250736 78; исполнение RABO G40- |
54267-13 |
МП 1205/1-311 229-2023 |
ЛГТИ.407273. 002 МП (с изменением №1) (для средств измерений, изготовленных до 06.09.2023 г.) |
МП 1205/1-311 229-2023 (с изменением № 1) для средств измерений, изготовленных после 06.09.2023 г., в дополнение к ЛГТИ.407273. 002 МП (с изменением №1) (для средств измерений, изготовленных до 06.09.2023 г.) |
09.07. 2025 |
Общество с ограниченно й ответственно стью «РАСКО Газэлектрони ка» (ООО «РАСКО Газэлектрони ка»), Нижегородск ая обл., г. Арзамас |
ООО ЦМ «СТП», г. Казань |
|
DN 40-6С-Б зав. №28250736 79; исполнение RABO G65-DN 50-3У-Р зав. №28250736 80; исполнение RABO G100-DN 80-4У-К зав. №28250736 81; исполнение RABO G160- DN 100-5У- Б зав. №28250736 82; исполнение RABO G400- DN 150-6У- Б зав. №28250736 83 |
