УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» _________ 2025 г. №

2729

Лист № 1

Регистрационный № 66100-16 Всего листов 17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические погружные ТТ и РТТ Назначение средства измерений

Преобразователи термоэлектрические погружные ТТ и РТТ (далее термопреобразователи), предназначенные для измерения температуры от минус 40 до плюс 1800 °С в твердых, жидких, сыпучих и газообразных средах, не разрушающих их защитную арматуру.

Описание средства измерений

Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между ее свободными концами и горячим спаем.

Термопреобразователь состоит из термопары, помещенной в защитную трубу или оболочку. Термопара состоит из двух термоэлектродов, термоэлектроды соединенные на одном конце гальваническим способом, образуют горячий спай. Тип термопары выбирается из представленного ряда в таблице 1.

Внутри защитной трубы (корпусное исполнение) термопара изолирована керамическими шайбами, а в защитной оболочке (кабельное исполнение) - минеральной засыпкой MgO.

Защитная труба с одного конца завальцована, а на другом конце находится клеммная коробка, расположенная в голове термопреобразователя. Материалом защитной трубы могут быть различные марки стали или жаропрочная керамика.

Термопреобразователь кабельного исполнения удлиняется специальным кабелем, выполненным из силикона, тефлона, стекловолокна или стекловолокна экранированного металлической оплеткой. Данное исполнение термопреобразователя может заканчиваться вилкой или просто свободными концами.

Конструктивное исполнение прибора выбирается в зависимости от модификации.

Термопреобразователь по количеству чувствительных элементов может быть одинарным или сдвоенным, с изолированным чувствительными элементом или не изолированным.

Модификация PTTJ(K)-533 имеет трехзонное исполнение.

Термопреобразователи являются погружными, стационарными, неремонтируемыми изделиями многоразового применения.

Всего термопреобразователи имеют 66 модификаций.

Общий вид термопреобразователей разных исполнений представлен на рисунках 1, 2, 3. Пломбирование термопреобразователей не предусмотрено.

Приказ Росстандарта №2729 от 11.12.2025, https://oei-analitika.ru

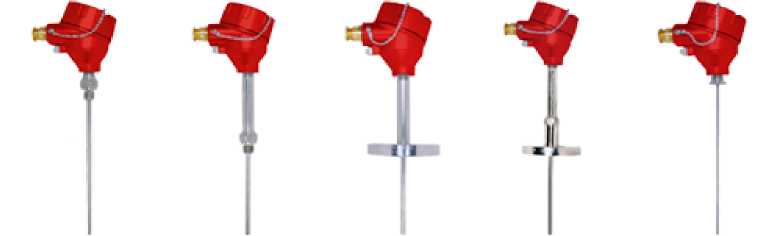

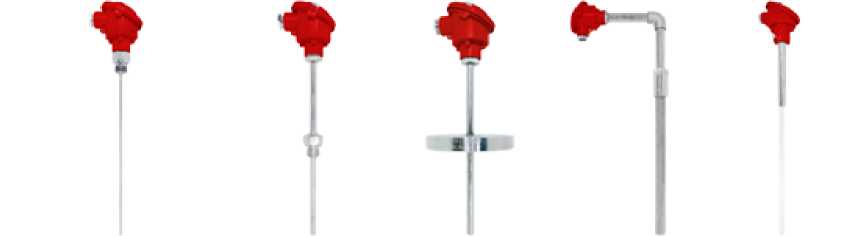

Рисунок 1 - Термопреобразователи в корпусном исполнении

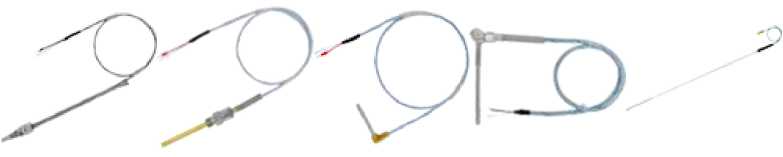

Рисунок 2 - Термопреобразователи в кабельном исполнении

Рисунок 3 - Термопреобразователи в искро- и взрывобезопасном исполнении

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Модификация Наименование характеристики	TTJ(K,N,T)GB-1	TTJ(K,N,T)GB-11	TTJ(K,N,T)GB-55	TTJ(K,N,T)GB-Exi	TTJ(K,N,T)GB-Exd
Тип термопары по ГОСТ Р 8.585-2001	J; K; N; T
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +150	от -40 до +150	от -40 до +150; N: от -40 до +350	от -40 до +150	от -40 до +150
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для to,9, с, не более*	55; 85	55; 85	55; 85; 100	100	100; 139; 155; 161
Степень защиты от пыли и воды	IP55	IP55; IP65	IP54	IP65	IP68

Продолжение таблицы 1

Модификация Наименование характеристики	TTJ(K,N,T)GN-1	TTJ(K,N,T)GN-11	TTJ(K,N,T)GN-54	TTJ(K,N,T)GN-55	TTJ(K,N,T)GN- Exi
Тип термопары по ГОСТ Р 8.585-2001	J; K; N; T
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +600; Т: от -40 до +350	от -40 до +550 Т: от -40 до +350	от -40 до +550 Т: от -40 до +350	от -40 до +600 Т: от -40 до +350	от -40 до +550 Т: от -40 до +350
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для t0,9, с, не более*	55; 100; 155	100; 139	55; 85; 100	55; 85; 100	100; 139; 161
Степень защиты от пыли и воды	IP54	IP55; IP65	IP54	IP54	IP65

Модификация Наименование характеристики	TTJ(K,N,T)GN- Exd	TTJ(K,N,T)GI-1	TTJ(K,N,T)GE	TTJ(K,N,T)GWN-4	TTJ(K)GNS
Тип термопары по ГОСТ Р 8.585-2001	J; K; N; T
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +550 Т: от -40 до +350	от -40 до +600 Т: от -40 до +350	от -40 до +400 Т: от -40 до +350	от -40 до +550 Т: от -40 до +350	от -40 до +400
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для to,9, с, не более*	100; 139; 155; 161	24; 41; 55; 85	55; 100	55	55; 85
Степень защиты от пыли и воды	IP68	IP55; IP65	IP53	IP55	IP53

Продолжение таблицы 1

Модификация Наименование характеристики	TTJ(K,N,T)GWN- Exi	TTJ(K,N,T)SW	TTJ(K,N,T)SW-Exi	TTJ(K,N,T)SW-Exd	TTJ(K,N,T)SWG
Тип термопары по ГОСТ Р 8.585-2001	J; K; N; T
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +550 Т: от -40 до +350	от -40 до +550 Т: от -40 до +350	от -40 до +550 Т: от -40 до +350	от -40 до +550 Т: от -40 до +350	от -40 до +700 Т: от -40 до +350
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для t0,9, с, не более*	100; 139; 155; 161	262; 259	262; 259	262; 529; 758	161
Степень защиты от пыли и воды	IP65	IP55; IP65	IP65	IP68	IP55; IP65

Модификация Наименование характеристики	TTJ(K,N,T)SWG- Exi	TTJ(K,N,T)SWG- Exd	TTJ(K,N,T)SWT	TTJ(K,N,T)SWT- Exi	TTJ(K,N,T)SWT- Exd
Тип термопары по ГОСТ Р 8.585-2001	J; K; N; T
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +700 Т: от -40 до +350	от -40 до +550 Т: от -40 до +350	от -40 до +700 Т: от -40 до +350	от -40 до +700 Т: от -40 до +350	от -40 до +550; Т: от -40 до +350
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для to,9, с, не более*	155; 202	202	161	155; 202	202
Степень защиты от пыли и воды	IP65	IP68	IP55; IP65	IP65	IP68

Продолжение таблицы 1

Модификация Наименование характеристики	TTJ(K,N,T)P-1	TTJ(K,N,T)P-11	TTJ(K,N,T)P-Exi	TTJ(K,N,T)P-Exd	TTJ(K,N,T)T
Тип термопары по ГОСТ Р 8.585-2001	J; K; N; T
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +600; Т: от -40 до +350	К, N:ot -40 до +900; J: от -40 до +700; Т: от -40 до +350	от -40 до +700; Т: от -40 до +350	К, N:ot -40 до +900; J: от -40 до +700; Т: от -40 до +350	от -40 до +550; Т: от -40 до +350
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для t0,9, с, не более*	100; 139; 155; 161; 170	100; 139; 155; 161; 170	155; 161; 170	100; 155; 161; 170	139
Степень защиты от пыли и воды	IP54	IP55; IP65	IP65	IP68	IP55; IP65

Модификация Наименование характеристики	TTJ(K,N,T)T-Exi	TTJ(K,N,T)T-Exd	TTJ(K,N,T)U-1	TTJ(K)U-11	TTJ(K)U-45
Тип термопары по ГОСТ Р 8.585-2001	J; K; N; T			J; K
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +550; Т: от -40 до +350	от -40 до +550; Т: от -40 до +350	от -40 до +700; Т: от -40 до +350	от -40 до +700	от -40 до +300
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для to,9, с, не более*	139	139; 155; 161	333	480	202
Степень защиты от пыли и воды	IP65	IP68	IP54	IP53	IP55; IP65

Продолжение таблицы 1

Модификация Наименование характеристики	TTJ(K)UO-11	TTJ(K,N,T)I	TTJ(K,N,T)I-Exd	TTJ(K)I-Exi	TTJ(K,T)E
Тип термопары по ГОСТ Р 8.585-2001	J; K	J; K; N; T		J; K	J; K; Т
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +700	от -40 до +700; Т: от -40 до +350	К, N:ot -40 до +900; J: от -40 до +700; Т: от -40 до +350	K: от -40 до +1000; J: от -40 до +700	от -40 до +400; Т: от -40 до +350
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для t0,9, с, не более*	480	55; 85; 100; 155	24; 41; 55; 85	24; 41; 55; 85	24; 34; 38; 45; 55; 71; 85; 100
Степень защиты от пыли и воды	IP53	IP55	IP68	IP65	IP53

Модификация Наименование характеристики	TTJ(K)E-361	TTJ(K)E-362	TTJ(K)E-363	TTJ(K)E-364	TTJ(K)E-365
Тип термопары по ГОСТ Р 8.585-2001	J; K
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +400	от -40 до +400	от -40 до +400	от -40 до +400	от -40 до +400
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для to,9, с, не более*	34; 45; 55; 85	34; 45; 55; 85	34; 45; 55; 85	34; 45; 55; 85	34; 45; 55; 85
Степень защиты от пыли и воды	IP53	IP53	IP53	IP53	IP53

Продолжение таблицы 1

Модификация Наименование характеристики	TTJ(K)E-366	TTJ(K)E-462	TTJ(K)E-621	TTJ(K,N,T)E-Exi	TTS(K,R)CU-22
Тип термопары по ГОСТ Р 8.585-2001	J; K			J, K, N, T	S, K, R
Класс по ГОСТ 6616-94	1; 2
Диапазоны рабочих температур, °С	от -40 до +400	от -40 до +400	от -40 до +300	от -40 до +400; Т: от -40 до +350	S, R: от 0 до +1200; K: от -40 до +1200 (+1000)
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для t0,9, с, не более*	34; 45; 55; 85	55; 85	85	24; 34; 45; 55; 85	480
Степень защиты от пыли и воды	IP53	IP53	IP53	IP65	IP53

Модификация Наименование характеристики	TTS(K,R,B)C-22	TTS(K,R,B)CC-22	TTS(R,B)C-42	TTS(R,B)CS-22	TTS(R,B)C-ACT
Тип термопары по ГОСТ Р 8.585-2001	S; K; R; B		S; R; B
Класс по ГОСТ 6616-94	для S; K; R: 1; 2 для В: 2; 3		для S; R: 1; 2 для В: 2; 3
Диапазоны рабочих температур, °С	S; R: от 0 до +1600; K: от -40 до +1200 (+1000); В: от +600 до +1800		S; R: от 0 до +1300; В: от +600 до +1600	S; R: от 0 до +1600; В: от +600 до +1700	S; R: от 0 до +1600; В: от +600 до +1700
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для to,9, с, не более*	480	529;758	92; 125	125; 529; 758	170; 529; 758
Степень защиты от пыли и воды	IP53	IP53	IP53	IP53	IP53

Продолжение таблицы 1

Модификация Наименование характеристики	TTJ(K)C-37	TTJ(K)C-38	TTS(R,B)C-22Exi	TTK(N,T)LE-1	TTJ(K)K-1
Тип термопары по ГОСТ Р 8.585-2001	J, К		S, R, B	K, N, T	J, K
Класс по ГОСТ 6616-94	1, 2		для S, R: 1, 2; для В: 2, 3	1, 2
Диапазоны рабочих температур, °С	K: от -40 до +1200 (+1000); J: от -40 до +700		S, R: от 0 до +1500; В: от +600 до +1600	K: от -40 до +800; N: от -40 до +1000; T: от -40 до +350	K: от-40 до +1150 (+1000); J: от -40 до +400
Пределы допускаемой абсолютной погрешности, °С	по ГОСТ Р 8.585-2001 для указанного класса
Время термической реакции для t0,9, с, не более*	316; 480; 605	601	480	85	333
Степень защиты от пыли и воды	IP54	IP54	IP65	IP65	IP54

Окончание таблицы 1

Модификация Наименование характеристики	TTJ(K)WO-1	PTTJ(K)-147	PTTJ(K)-183	PTTJ(K)-453	PTTJ(K)-533	PTTJ(K)-186
Тип термопары по ГОСТ Р 8.585-2001			К,	J
Класс по ГОСТ 6616-94	1, 2
Диапазоны рабочих температур, °С	от -40 до +400	K: от -40 до +800; J: от -40 до +700	от -40 до +400	K: от -40 до +1000; J: от -40 до +700	K: от -40 до +900; J: от -40 до +450	от -40 до +400
Пределы допускаемой абсолютной погрешности, °С		по ГОСТ Р 8.585-2001		для указанного класса
Время термической реакции для to,9, с, не более*	45; 55; 85; 100; 161	71	55	85	480	7; 12; 17; 24; 41; 55
Степень защиты от пыли и воды	IP53	IP53	IP53	IP53	IP53	IP53

* t0,9 - время, одного температурного перехода в воде, движущейся со скоростью 0,4 (м/с), по прошествии которого, значение ТЭДС термопреобразователя составит 90 % максимальной величины. Значение показателя термической инерции указано в зависимости от диаметра монтажной части.

Таблица 2 - Основные технические характеристики

Модификация Наименование характеристики	TTJ(K,N,T)GB-1	TTJ(K,N,T)GB-11	TTJ(K,N,T)GB-55	TTJ(K,N,T)GB-Exi	TTJ(K,N,T)GB-Exd
Длина монтажной части, мм	от 100 до 1000	от 100 до 2000	от 100 до 1500	от 100 до 2000	от 167 до 2000
Диаметр монтажной части, мм	6; 8	6; 8	6; 8; 9; 10	9	9; 11; 12; 14
Масса, кг, не более	1,4	2,3	1,4	1,4	2,7
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты	^_			PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC 85°CDbX

Продолжение таблицы 2

Модификация Наименование характеристики	TTJ(K,N,T)GN-1	TTJ(K,N,T)GN-11	TTJ(K,N,T)GN-54	TTJ(K,N,T)GN-55	TTJ(K,N,T)GN- Exi
Длина монтажной части, мм	от 100 до 2000	от 100 до 2000	от 100 до 2000	от 100 до 1500	от 229 до 2000
Диаметр монтажной части, мм	6; 9; 12	9; 11	6; 8; 9; 10	6; 8; 9; 10	9; 11; 14
Масса, кг, не более	1,7	2,4	2,6	1,4	1,5
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты					PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da

Модификация Наименование характеристики	TTJ(K,N,T)GN- Exd	TTJ(K,N,T)GI-1	TTJ(K,N,T)GE	TTJ(K,N,T)GWN-4	TTJ(K)GNS
Длина монтажной части, мм	от 264 до 2000	от 100 до 1500	от 120 до 1000	от 100 до 1500	от 100 до 1000
Диаметр монтажной части, мм	9; 11; 12; 14	3; 4,5; 6; 8	6; 10	6	6; 8
Масса, кг, не более	2,7	2,1	0,4	1,2	1,1
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты	PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC 85°CDbX

Продолжение таблицы 2

Модификация Наименование характеристики	TTJ(K,N,T)GWN- Exi	TTJ(K,N,T)SW	TTJ(K,N,T)SW-Exi	TTJ(K,N,T)SW-Exd	TTJ(K,N,T)SWG
Длина монтажной части, мм	от 151 до 2000	135; 205; 265; 385	250; 290; 350; 310	259; 301; 359; 379	от 325 до 570
Диаметр монтажной части, мм	9; 10; 11; 12; 14	18; 24	18; 24	18; 24; 32	14
Масса, кг, не более	1,9	1,2	0,8	0,8; 1,0; 1,2	0,8
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты	PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	-	PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC85°CDbX	-

Модификация Наименование характеристики	TTJ(K,N,T)SWG-Exi	TTJ(K,N,T)SWG- Exd	TTJ(K,N,T)SWT	TTJ(K,N,T)SWT-Exi	TTJ(K,N,T)SWT- Exd
Длина монтажной части, мм	от 305 до 1000	от 315 до 785	от 325 до 570	от 305 до 1000	от 315 до 785
Диаметр монтажной части, мм	12; 16	16	14	12; 16	16
Масса, кг, не более	1,8	1,8	0,8	1,8	1,8
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты	PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC 85°CDbX	-	PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC 85°CDbX

Продолжение таблицы 2

Модификация Наименование характеристики	TTJ(K,N,T)P-1	TTJ(K,N,T)P-11	TTJ(K,N,T)P-Exi	TTJ(K,N,T)P-Exd	TTJ(K,N,T)T
Длина монтажной части, мм	от 100 до 2000	от 100 до 2000	от 100 до 3000	от 162 до 2000	от 100 до 2000
Диаметр монтажной части, мм	9; 10; 11; 12; 14; 15	9; 11; 12; 14; 15	12; 14; 15	10; 12; 14; 15	11
Масса, кг, не более	2,6	3,5	2,2	2,8	2,6
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты			PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC 85°CDbX	-

Модификация Наименование характеристики	TTJ(K,N,T)T-Exi	TTJ(K,N,T)T-Exd	TTJ(K,N,T)U-1	TTJ(K)U-11	TTJ(K)U-45
Длина монтажной части, мм	от 229 до 2000	от 264 до 2000	от 300 до 3000	от 300 до 3000	от 545 до 2000
Диаметр монтажной части, мм	11	11; 12; 14	20	22	16
Масса, кг, не более	1,5	3,0	5,4	5,6	3,6
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты	PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC 85°CDbX	^_

Продолжение таблицы 2

Модификация Наименование характеристики	TTJ(K)UO-11	TTJ(K,N,T)I	TTJ(K,N,T)I-Exd	TTJ(K)I-Exi	TTJ(K,T)E
Длина монтажной части, мм	от 300 до 3000	от 100 до 2000	от 142 до 2000	от 100 до 2000	100; 136; 210; 232
Диаметр монтажной части, мм	22	6; 8; 10; 12	3; 4,5; 6; 8	3; 4,5; 6; 8	3; 4; 4,2; 5; 6; 7; 8; 10
Масса, кг, не более	5,6	1,7	2,7	1,8	0,4
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты			PB Ex d I Mb X; 1Ex d IIC T6 Gb X; Ex tb IIIC85°CDbX	PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	^_

Модификация Наименование характеристики	TTJ(K)E-361	TTJ(K)E-362	TTJ(K)E-363	TTJ(K)E-364	TTJ(K)E-365
Длина монтажной части, мм	от 100 до 1000	от 100 до 1000	от 100 до 1000	от 100 до 1000	от 100 до 1000
Диаметр монтажной части, мм	4; 5; 6; 8	4; 5; 6; 8	4; 5; 6; 8	4; 5; 6; 8	4; 5; 6; 8
Масса, кг, не более	0,4	0,4	0,4	0,4	0,4
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты

Продолжение таблицы 2

Модификация Наименование характеристики	TTJ(K)E-366	TTJ(K)E-462	TTJ(K)E-621	TTJ(K,N,T)E-Exi	TTS(K,R)CU-22
Длина монтажной части, мм	от 100 до 1000	от 100 до 150	166	от 100 до 1000	от 300 до 2000
Диаметр монтажной части, мм	4; 5; 6; 8	6; 8	5*7,8 (овальная)	3; 4; 5; 6; 8	22
Масса, кг, не более	0,4	0,4	0,2	1,9	4,5
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты	^_			PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da	^_

Модификация Наименование характеристики	TTS(K,R,B)C-22	TTS(K,R,B)CC- 22	TTS(R,B)C-42	TTS(R,B)CS-22	TTS(R,B)C-ACT
Длина монтажной части, мм	от 300 до 2000	от 300 до 2000	от 300 до 1400	от 300 до 1500	от 450 до 1500
Диаметр монтажной части, мм	15+22	15(24)+22(32)	5(6; 8; 10)+12(15)	8(10;15)+15(24)+22(32)	0(12;15)+15(20;24)+22(26 ;32)
Масса, кг, не более	4,5	4,5	4,0	4,0	4,0
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты

Продолжение таблицы 2

Модификация Наименование характеристики	TTJ(K)C-37	TTJ(K)C-38	TTS(R,B)C-22Exi	TTK(N,T)LE-1	TTJ(K)K-1
Длина монтажной части, мм	450 (650;850;1050; 1250) + 300(до 1000)	450 (650;850;1050; 1250) + 200(до 1000)	от 365 до 2000	от 140 до 500	500(до1000)+300(до 600)
Диаметр монтажной части, мм	19; 22; 25,4	25	15+22	8	20
Масса, кг, не более	4,3	4,6	3,8	0,6	3,1
Средняя наработка на метрологический отказ, ч	65000
Срок службы, лет, не менее	10
Условия эксплуатации: температура окр. воздуха, °С относительная влажность, %	от -40 до +50 95
Маркировка взрывозащиты			PO Ex ia I Ma; 0 Ex ia IIC T6 Ga; Ex ia IIIC 85°C Da

Окончание таблицы 2

Модификация Наименование характеристики	TTJ(K)WO-1	PTTJ(K)-147	PTTJ(K)-183	PTTJ(K)-453	PTTJ(K)-533	PTTJ(K)-186
Длина монтажной части, мм	от 100 до 1000	от 600 до 1000	от 260 до 1000	от 250 до 1000	от 300 до 2000	от 150 до 1000
Диаметр монтажной части, мм	5; 6; 8; 9; 10; 14	4+5+7	4,5+6	3(4,5; 6)+4(6; 8)	3 ед. по 3 + 22	1; 1,5; 2; 3; 4,5; 6
Масса, кг, не более	1,4	1,1	1,1	1,1	1,6	1,0
Средняя наработка на метро-			65000
логический отказ, ч
Срок службы, лет, не менее	10
Условия эксплуатации:
температура окр. воздуха, °С			от -40 до +50
относительная влажность, %			95
Маркировка взрывозащиты

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Количество
Термопреобразователь	в соответствии с заказом	1 шт.
Паспорт	О230-433219-001-ПС	1 экз.
Методика поверки	-	1 экз. на партию 25 шт. и менее
Руководство по эксплуатации	О230-433219-001РЭ	1 экз. в один адрес

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим погружным ТТ и РТТ

ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»

Технические условия 4211-001-11517781-2016 «Преобразователи термоэлектрические погружные ТТ и РТТ»

Изготовитель

ООО «ОЛИЛ»

ИНН 7714883756

Юридический адрес: 125319, г. Москва, ул. 1-я Аэропортовская, д.6, помещЛТ ком. 1-4

Адрес места осуществления деятельности: 125057, г. Москва, Ленинградский пр-кт, д. 57, э цокольный, п. II, ком. 15, оф. 1

Телефон: (495) 543-88-54

Факс: (495) 545-28-94

E-mail: 7@olil.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19

Телефон: +7(812) 251-76-01

Факс: +7(812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

11 декабря 2025 г. 2729

________ № ______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» декабря 2025 г. № ²⁷²⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Место осуществления деятельности Изготовителя		Заявитель
№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Прежний адрес	Новый адрес	Заявитель
1	2	3	4	5	6	7	8
1.	Расходомеры ультразвуковые	ПИР RG(F)	82430-21	Общество с ограниченной ответственностью «Технологии ПИР» (ООО «Технологии ПИР»), г. Москва	Адрес деятельности: 141980, Московская обл., г. Дубна, ул. Университетская, д.11, стр.14	Адрес места осуществления деятельности: 121059, г. Москва, вн.тер.г. Муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, стр. 3	Общество с ограниченной ответственностью «Технологии ПИР» (ООО «Технологии ПИР»), г. Москва
2.	Преобразователи термоэлектрические погружные	ТТ и РТТ	66100-16	Общество с ограниченной ответственностью «ООО «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва		Адрес места осуществления деятельности: 125057, г. Москва, Ленинградский пр-кт, д. 57, э цокольный, п. II, ком. 15, оф. 1	Общество с ограниченной ответственностью «ООО «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ¹¹ » декабря 2025 Г. № ²⁷²⁹

Лист № 1 Регистрационный № 82430-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ультразвуковые ПИР RG(F) Назначение средства измерений

Расходомеры ультразвуковые ПИР RG(F) (далее - расходомеры), предназначены для измерений объемного расхода, объема (массы) газа и жидкости, протекающих по трубопроводу.

Описание средства измерений

В состав расходомера входят электронный блок и накладные ультразвуковые преобразователи.

Расходомеры обеспечивают два режима измерений: время-импульсный и допплеровский.

Время-импульсный режим измерений расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. На основании данных о месте установки расходомера и измеряемой среды (внутреннего диаметра трубопровода, температуры измеряемой среды и т.д.) определяется расход и количество жидкости (газа).

Допплеровский режим базируется на обработке отраженного ультразвукового сигнала от взвешенных в жидкости частиц или пузырьков газа. Этот режим используется, когда время-импульсный режим не может быть использован из-за низкой звукопроводимости жидкости, вызванной высокой концентрацией взвешенных частиц. Переключение между режимами осуществляется вручную или автоматически.

Расходомеры изготавливаются в следующих моделях: ПИР RG(F)721, ПИР RG(F)809.

Знак «G» в названии модели означает расходомер, измеряющий расход газа, «F» - расход жидкости.

Электронный блок предназначен для формирования управляющих команд и обработки полученной информации по заданным алгоритмам, визуализации результатов измерений.

В зависимости от модификации электронный блок может иметь входные измерительные каналы токовые и потенциальные для подключения первичных преобразователей температуры и давления, а также измерительные входные каналы для подключения термометров сопротивления номиналом Pt100/Pt1000 по четырехпроводной схеме. В зависимости от модификации электронный блок может иметь импульсный, токовый, потенциальный и частотный выходы для передачи результатов измерений во внешние устройства (модуль ввода/вывода поставляется по заказу). Электронный блок в зависимости от заказа может быть снабжен интерфейсом RS232, RS485, Ethernet или портом USB для передачи результатов измерений на ЭВМ или программирования электронного блока, и жидкокристаллическим дисплеем для отображения результатов измерений и программируемых параметров.

Дополнительными возможностями расходомера являются:

- измерение толщины стенок трубопровода;

- приведение расхода и объема газа к стандартным условиям, при условии подключения к электронному блоку преобразователей температуры, давления, вводе в электронный блок значения коэффициента сжимаемости.

Электрическое питание расходомера осуществляется от источника переменного тока или постоянного тока.

Ультразвуковые преобразователи предназначены для генерирования и приема ультразвуковых импульсов, и устанавливаются с помощью специальных приспособлений снаружи трубопровода.

К электронному блоку могут быть подключены одновременно две пары ультразвуковых преобразователей и измерения при этом могут осуществляться на двух трубопроводах одновременно.

Расходомеры изготавливаются в стационарном исполнении и взрывозащищенном исполнении.

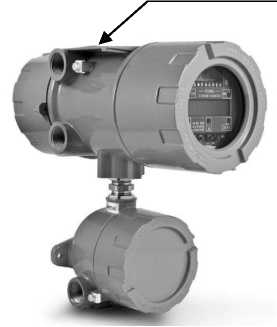

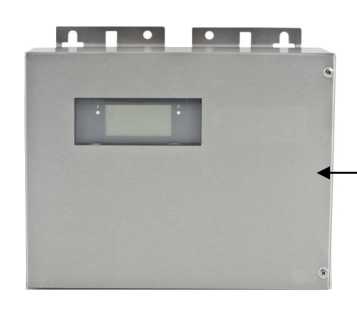

Внешний вид расходомеров приведен на рисунке 1. Место для нанесения знака утверждения типа Российской Федерации показано на рисунке 1. Места клеймения и пломбирования показаны на рисунке 2.

ПИР RG(F) 721

ПИР RG(F) 809

Рисунок 1 - Внешний вид расходомеров

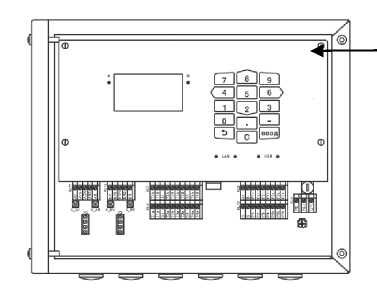

Место для нанесения знака утверждения типа

ПИР RG(F) 721

ПИР RG(F) 809

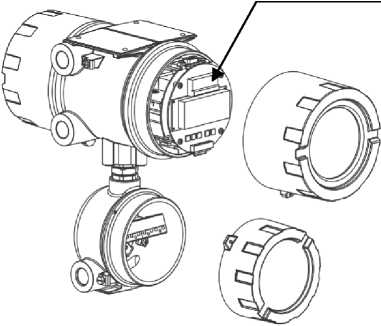

Место нанесения знака поверки в виде клейма-наклейки под крышкой блока электроники расходомера

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Clampon
Номер версии (идентификационные номер) ПО	Не ниже 6.14
Цифровой идентификатор (контрольная сумма)	Закрыт производителем*
Алгоритм вычисления цифрового идентификатора	Закрыт производителем*
Примечание - контрольные суммы ПО недоступны в ходе эксплуатации СИ

Метрологические и технические характеристики Основные технические и метрологические характеристики расходомеров приведены в таблице 2,3.

Таблица 2 - Метрологические характеристики______________________________________

Наименование характеристики	Значение характеристики
Диапазон измерений расхода, М/ч^ ²⁾	от 2827 Ду,,,,,,² Vmin До 2827 Ду,„,,_х² Vmax
Пределы допускаемой относительной погрешности измерений расхода и объема жидкости, %	± (1,0 (0,5)³⁾ + 0,1/V ) (при V< 0,5 м/с) ± (1,0 (0,5)³⁾ ) (при V>0,5 м/с) V- средняя скорость измеряемой среды, м/с
Пределы допускаемой относительной погрешности измерений расхода и объема жидкости при доплеровском режиме, %	± 4,0
Пределы допускаемой относительной погрешности измерений расхода (объема) газа в рабочих условиях, %	± 2,0(± 1,0 )³⁾
Примечания: ¹⁾ минимальное и максимальное значение скорости потока (м/с) определяются согласно таблиц 4 и 5; ²⁾ минимальное и максимальное значение диаметра условного прохода трубопровода (м) определяются согласно таблиц 4 и 5; ³⁾ по заказу (Двухлучевая схема измерения)

Таблица 3 - Технические характеристики.

Наименование характеристики	Значение характеристики
Наименование характеристики	ПИР RG(F)721	ПИР RG(F)809
Измеряемая среда	акустически проводящие газы (азот, воздух, пар, кислород, водород, аргон, гелий, этилен, пропан и пр.), акустически проводящие жидкости, в т.ч. с содержанием газовых или твердых включений <10 % объема
Напряжение питания переменного тока частотой (50±1)Гц, В	от 100 до 240³⁾
Напряжение питания постоянного тока, В	от 10 до 36³⁾
Потребляемая мощность от источника постоянного тока, Вт, не более,	15	4; 8³⁾
Габаритные размеры электронного блока расходомера, мм	320 х 255 х 94; 320 х 280 х 87³⁾	136 х 300 х 286
Масса электронного блока, кг	5,4; 5,1³⁾	7,1
Диапазон температур окружающего воздуха электронного блока, ^оС	от -40 до +60 ³⁾

Продолжение таблицы 3

Наименование характеристики	Значение характеристики
	ПИР RG(F)721	ПИР RG(F)809
Относительная влажность окружающего воздуха при температуре 35оС,%, не более	95
Диапазон температур измеряемой среды, °С -жидкость, пар -газ	от -200 до +600⁴⁾ от - 55 до + 200
Средний срок службы, лет, не более	20
Примечание: ¹⁾ минимальное и максимальное значение скорости потока (м/с) определяются согласно таблиц 4 и 5; ²⁾ минимальное и максимальное значение диаметра условного прохода трубопровода (м) определяются согласно таблиц 4 и 5; ³⁾ - в зависимости от модели и (или) от ультразвукового преобразователя; ⁴⁾ - жидкости, пара (с помощью устройства выносного волновода).

Таблица 4 - Диапазоны скоростей потока газа при измерении объемного расхода в рабочих условиях (м/с) ⁾________________________________________________________________________________

Диапазон значений диаметра условного прохода

трубопровода, мм, Ду

от 7 до 20

от 20 до 150

от 150 до 300

от 300 до 900

от 900 до 1100

от 1100

до 1600

Диапазон измерений скорости потока газа, м/с (в обоих направлениях), V

от

0,01 до 35

от 0,01 до 35

от 0,01 до 30

от 0,01 до 23

^*) в зависимости от типа ультразвуковых преобразователей.

Таблица 5 - Диапазоны скоростей потока жидкости при измерении объемного расхода в рабочих условиях (м/с) ⁾________________________________________________________________

Диапазон значений диаметра условного	от 6 до	от 3500 до	от 4500	от 5500 до
прохода трубопровода, мм, Ду	3500	4500	до 5500	6500
Диапазон измерений скорости потока	от 0,01 до	от 0,01 до	от 0,01 до	от 0,01 до
жидкости, м/с (в обоих направлениях), V	25	20	17	15

^*) в зависимости от типа ультразвуковых преобразователей.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на шильдик расходомеров методом трафаретной печати.

Комплектность средства измерений представлена в таблице 6.

Таблица 6 - Комплектность средства измерений.

Наименование	Обозначение	Кол-во	Примечание
Электронный блок ПИР	Блок электронный модели ПИР R* ультразвукового расходомера ПИР	1 шт.	* Модель согласно заказа
Комплект накладных ультразвуковых преобразователей	Преобразователи ультразвуковые R*	1 (2)** комлект(а)	* Тип согласно заказа ** по заказу
Контактная паста	-	1 тюбик
Рулетка	-	1 шт.	По заказу
Монтажный комплект	-	От 1 до 4 компл.	По заказу
Кабельные вводы или заглушки		1 компл.	Согласно спецификации
Руководство по эксплуатации	ПИР.401152.0** РЭ		*согласно заказанной модели
Паспорт	-	1 шт.
Методика поверки	-	1 шт.
Комплект разрешительной документации	-	1 компл.

Сведения о методиках (методах) измерений

ПИР.401152.022 РЭ	«Ультразвуковые	расходомеры	ПИР	RG	721.	Руководство
по эксплуатации». Раздел 3 ПИР.401152.024 РЭ	«Ультразвуковые	расходомеры	ПИР	RG	809.	Руководство
по эксплуатации». Раздел 3 ПИР.401152.021 РЭ	«Ультразвуковые	расходомеры	ПИР	RF	721.	Руководство
по эксплуатации». Раздел 3 ПИР.401152.025 РЭ	«Ультразвуковые	расходомеры	ПИР	RF	809.	Руководство
по эксплуатации». Раздел 3

Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (Приказ Федерального агентства по техническому регулированию и метрологии от 26.07.2018 N 430-ст)

Государственная поверочная схема для средств измерений объемного и массового расходов газа (Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2825)

ТУ 4213-001-62730714-09 Расходомеры ультразвуковые ПИР. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Технологии ПИР»

(ООО «Технологии ПИР»)

Юридический адрес: 121248, г. Москва, Кутузовский пр-кт, д.12, стр. 6

Изготовитель

Общество с ограниченной ответственностью «Технологии ПИР»

(ООО «Технологии ПИР»)

Юридический адрес: 121248, г. Москва, Кутузовский пр-кт, д.12, стр. 6

Адрес места осуществления деятельности: 121059, г. Москва, вн.тер.г. Муниципальный округ Дорогомилово, наб. Бережковская, д. 16А, стр. 3

Тел. +7 (495) 280 80 24

Факс + 7 (495) 280 80 24

Е-mail: info@pirtech.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А

Тел. (843) 272-70-62. Факс (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

Техническая поддержка

1652 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2729 от 11.12.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1652 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2729 от 11.12.2025

Текст приказа Росстандарта № 2729 от 11.12.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
