ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

д_1да1дя   2025 г № _11_1

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

01         декаоря            _ЛГ 26'

Лист № 1 Регистрационный № 58205-20                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Квадранты цифровые КО-10Ц (далее - квадрант) предназначены для измерения углов наклона плоских и цилиндрических поверхностей и для установки под заданным углом к горизонтальной плоскости.

Описание средства измерений

Принцип действия квадранта основан на использовании схемы оптического растрового накапливающего преобразователя с последующей интерполяцией (дроблением) получаемых квадратурных сигналов SIN(a*N) и COS(a*N), где a - текущий угол поворота лимба, N -общее количество штрихов измерительного растра, расположенного на лимбе. Кроме того, на лимбе (на ограниченном малой частью окружности участке) расположена шкала нулевой метки в виде сложной непериодической последовательности штрихов. Аналогичная по структуре шкала имеется на индикаторном растре. Это позволяет один раз за оборот лимба получать короткий сигнал нулевой метки (репера), который может использоваться для обнуления показаний квадранта. Положение нулевой метки установлено таким образом, что сигнал репера вырабатывается при прохождении лимба через точку, соответствующую среднему положению пузырька продольного уровня при условии, что квадрант стоит на строго горизонтальной поверхности.

Конструктивно квадрант состоит из следующих основных частей: наружного кожуха с батарейным отсеком, датчиком угла и элементами управления, экрана цифровой индикации, блока уровней и основания.

Датчик угла смонтирован внутри кожуха и состоит из шпинделя со стеклянным лимбом, установленным на шариковых подшипниках, платы управления и двух считывающих головок, установленных на внутреннем корпусе и состоящих из осветителя, фотоприемника. Внутри корпус крепится к основанию винтами.

Блок уровней состоит из продольного уровня, поперечного уровня, жестко связан со шпинделем винтами и вращается вместе с лимбом.

Наружный кожух закрывает лимбовый узел, снаружи на лицевой стороне кожуха выступает блок уровней, кожух крепится к основанию винтами.

Основание имеет угловой паз, позволяющий устанавливать квадрант на цилиндрические поверхности.

На лицевой стороне кожуха также расположены: экран цифровой индикации, закрытый защитным стеклом, и кнопка сброса. На задней стороне закреплен батарейный отсек, в котором устанавливаются четыре литиевых элемента питания.

На корпусе также расположены элементы управления: переключатель для включения квадранта, разъем для подключения стабилизированного выпрямителя.

Заводской номер в цифровом формате способом гравировки наносится на заднюю крышку корпуса.

Для защиты квадранта от несанкционированного доступа производится пломбировка винтов на основании квадранта способом уплотнения головок винтов замазкой по ОСТ 3-5605-91 и опломбирования пломбой ОТК.

Нанесение знака поверки на квадранты не предусмотрено.

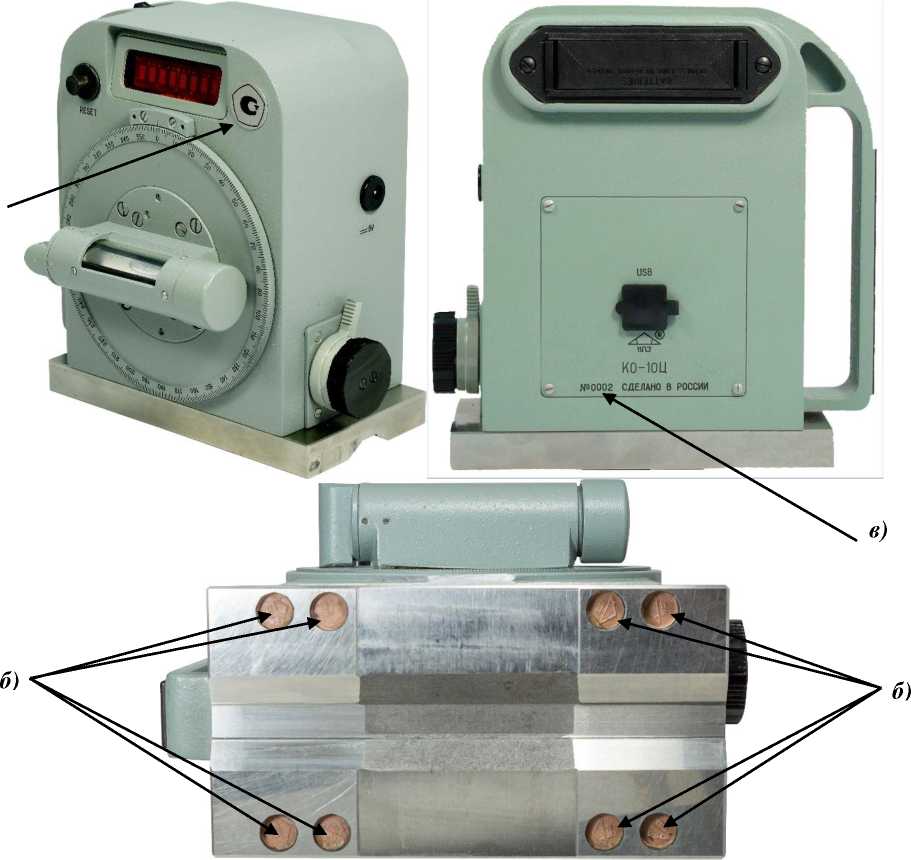

Общий вид квадранта, места пломбирования от несанкционированного доступа, нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Рисунок 1 - Квадрант цифровой КО-10Ц

(а) - место нанесения знака утверждения типа, (б) - места пломбирования от несанкционированного доступа, (в) - место нанесения заводского номера

Метрологические и технические характеристики Метрологические и основные технические характеристики квадрантов приведены таблицах 1-2. Показатели надежности указаны в таблице 3.

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа наносится на наклейку, которая крепится на лицевой стороне кожуха квадранта и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность квадрантов приведена в таблице 4.

Таблица 4 - Комплектность квадрантов

приведены в пункте 1.6 «Порядок работы» документа АЩЕ3.817.003 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

АЩЕ3.817.003 ТУ «Квадрант цифровой КО-10Ц. Технические условия»

Изготовитель

Акционерное общество «Новосибирский приборостроительный завод»

(АО «НПЗ»)

ИНН 5402534361

Адрес: 630049, г. Новосибирск, улица Дуси Ковальчук, д.179/2

Телефон: +7 (383) 226-27-89

Факс: +7 (383) 236-77-27

E-mail: npzkanc@ponpz.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Web-сайт: sniim.ru

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310556 от 14.01.2015 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30058-13

Лист № 1 Регистрационный № 71386-18                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики воды С-400 «Байкал», С-500 «Байкал» (далее - счетчики) предназначены для измерения объема холодной и горячей воды, протекающей по трубопроводам систем холодного и горячего водоснабжения.

Описание средства измерений

Принцип действия счетчиков заключается в непрерывном суммировании объема протекшей через них воды, основанном на механическом принципе, включающем воздействие протекающей воды на скорость вращения подвижного элемента типа турбины или крыльчатки.

В многоструйных счётчиках в качестве рабочего элемента используется крыльчатка, число оборотов которой пропорционально объему протекающей воды. Вода подаётся на крыльчатку в виде нескольких струй, создаваемых каналами, расположенными по окружности перпендикулярно лопастям крыльчатки.

В конструкции турбинных счётчиков в качестве рабочего элемента используется измерительный узел с турбинкой. Турбинка расположена перпендикулярно потоку воды. Число оборотов турбинки пропорционально объему протекающей воды.

В верхней части крыльчатки (турбинки) установлена магнитная муфта, которая защищена высокопрочным материалом. Счетный механизм барабанного типа счетчиков имеет индикаторы черного цвета для показания прошедшего через счетчик объема воды в кубических метрах (м³), и индикаторы красного цвета для показания десятых, сотых и тысячных долей м³. На шкале счетного механизма счетчиков имеется звездочка (обтюратор), которая обеспечивает визуальное наблюдение работы счетчика и необходима при метрологической поверке с использованием оптоэлектронного датчика съема сигнала.

Объем воды, измеренный счетчиком, определяют по показаниям роликового и стрелочного указателей. Метрологические и технические характеристики указаны в таблицах 1,2.

Счетчики воды С-400 «Байкал» соответствуют метрологическому классу А, B, C по ГОСТ 50193.1.

Счетчики воды С-500 «Байкал» соответствуют метрологическому классу B по ГОСТ Р 50193.1.

Счётчики выпускаются следующих модификаций:

а) С-400 «Байкал» - счетчик воды многоструйный сухоходный

б) С-500 «Байкал» - счетчик воды турбинный сухоходный

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики изготавливаются в следующих модификациях:

C-400 «Байкал» (С-500 «Байкал») Х1_Х2_Х3_Х4 где

Х1 - Условный диаметр прохода, мм;

Х2 - ( ) Выходной сигнал отсутствует,

(И) - счетный механизм счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт»,

(M-Bus) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов, передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»,

(RS) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов, передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор»,

(LoRa) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов, передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN,

(NB-IoT) - счетный механизм счетчика укомплектован модулем передачи данных и импульсов, передающим измеренные данные по беспроводному цифровому протоколу NB-IoT;

Х3 - Монтажная длина, мм;

Х4 - Метрологический класс по ГОСТ Р 50193.1-92.

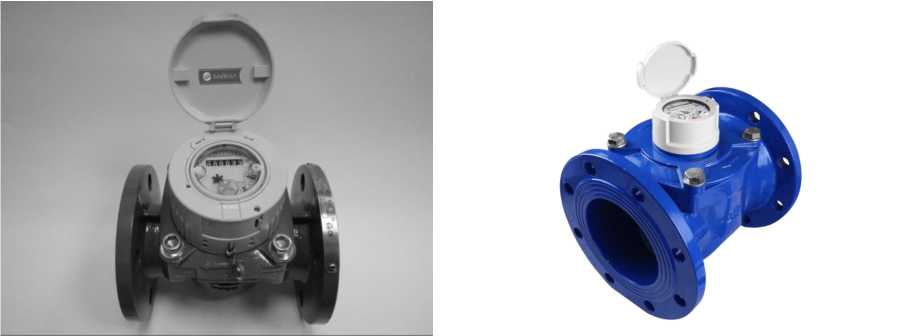

Внешний вид счетчиков показан на рисунке 1.

Заводской номер в виде арабских цифр наносится на циферблат счетного механизма методом печати или на лицевую панель механизма методом лазерной гравировки. В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения, при этом пломбировка не требуется. В противном случае пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов, передатчиков импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.

а)

б)

д) е)

ж)                         з) и)

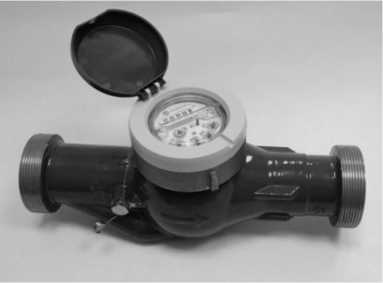

а) - С-400 «Байкал» без импульсного выхода;

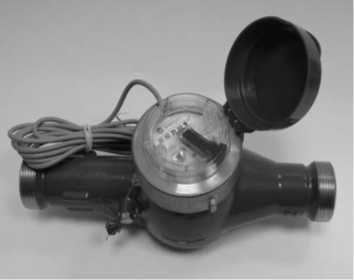

б) - С-400 «Байкал» с импульсным выходом;

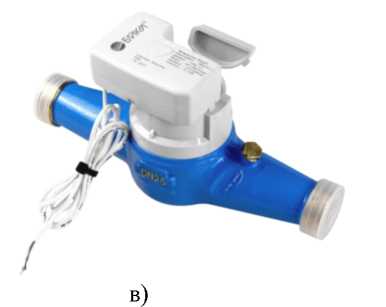

в) - С-400 «Байкал» с установленным модулем импульсного выхода, M-Bus и RS;

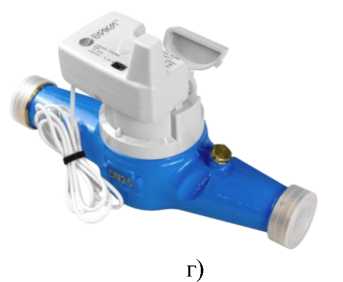

г) - С-400 «Байкал» с установленным модулем LoRa и NB-IoT.

д), е) - С-500 «Байкал» без выходных сигналов

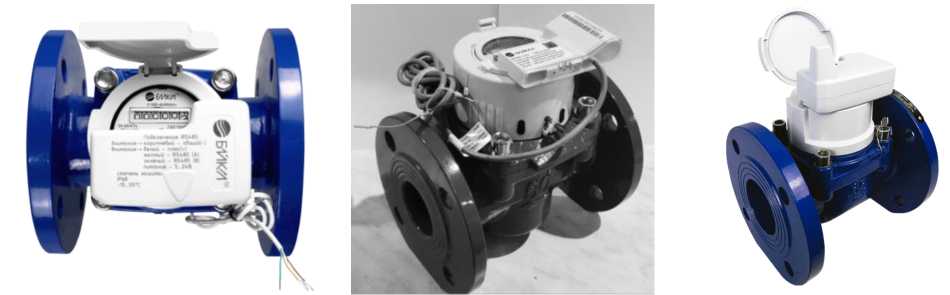

ж), з) - С-500 «Байкал» с установленным модулем импульсного выхода, M-Bus и RS; и) - С-500 «Байкал» с установленным модулем LoRa и NB-IoT

Рисунок 1 - Общий вид счетчиков С-400 «Байкал», С-500 «Байкал»

Место нанесения знака утверждения типа

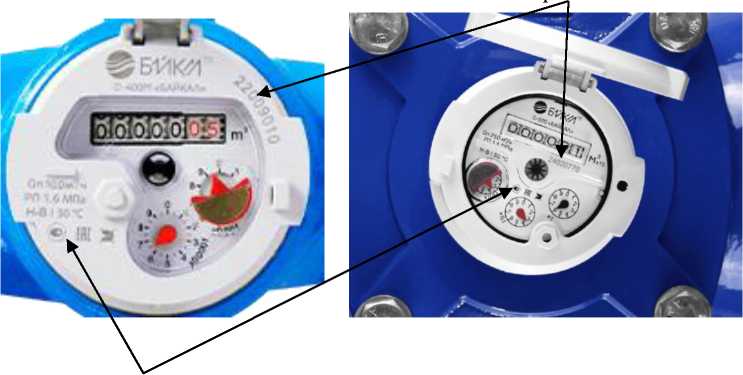

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Место нанесения знака поверки

Место нанесения саморазрушающейся наклейки

Рисунок 3 - Схема пломбирования и нанесение знака поверки.

Таблица 1 - Метрологические характеристики многоструйных счётчиков

Таблица 2 - Метрологические характеристики турбинных счетчиков

Таблица 3 - Технические характеристики многоструйных счётчиков

Таблица 4 - Технические характеристики турбинных счетчиков

Таблица 5 - Показатели надежности

наносится на лицевую часть счетчика флексографическим способом, на титульном листе в правом верхнем углу паспорта и руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в п. 1.5 Руководства по эксплуатации 26.51.63-002-00518168-2017 РЭ. Счетчики воды С-400 «Байкал», С-500 «Байкал».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия»

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ТУ 26.51.63-002-00518168-2017. Счетчики воды С-400 «Байкал», С-500 «Байкал». Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-производственное объединение «Байкал»

(ООО НПО «Байкал»)

ИНН 7713412546

Адрес: 127411, г. Москва, Дмитровское шоссе, д. 157, стр. 12

Телефон: 7 (495) 105-99-49

Web-сайт: npobaikal.com

E-mail: info@npobaikal.com

Испытательный центр Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон: 7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 79026-20                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Проекторы измерительные ПИ 300ЦВ (далее - проектор) предназначены для измерения линейных и угловых размеров в прямоугольных и полярных координатах.

Описание средства измерений

Принцип работы проектора основан на проецировании контролируемой детали, расположенной между осветительной системой и объективом, на экран с последующим проведением контрольных и измерительных операций.

В зависимости от конфигурации проверяемой детали проектор позволяет проводить измерения следующими способами освещения:

• - проходящим светом (ДИА проекция);

• - отраженным светом (ЭПИ проекция);

• - проходящим и отраженным светом одновременно.

Лучи от лампы осветителя проходящего света освещают деталь, а затем объектив проецирует теневое изображение детали на экран.

При работе с осветителем отраженного света лучи с помощью насадки освещают проверяемую поверхность детали, установленной на предметном стекле, отражаются от нее и, пройдя объектив, создают на экране изображение этой поверхности.

При одновременном включении осветителей проходящего и отраженного света на экран проецируется изображение поверхности детали и ее теневой контур.

Конструктивно проекторы состоят из основания, измерительного стола и верхнего корпуса с узлом фокусировки и экраном.

Внутри основания расположен осветитель проходящего света. На опорные площадки основания устанавливается измерительный стол и стойка с механизмом фокусировки.

Измерительный стол с предметным стеклом служит для установки детали и ее перемещения c помощью микровинтов в продольном и поперечном направлениях. В качестве отсчетной системы стола используется преобразователь линейных перемещений (ЛИР), предназначенный для преобразования перемещения измерительного стола в последовательность электрических сигналов, которые, в свою очередь, обрабатывает отсчетное цифровое устройство (УЦО) и высвечивает на табло.

В верхнем корпусе проектора устанавливается объектив, экран, механизм вращения экрана, зеркала для построения изображения на экране и осветитель отраженного света. Верхний корпус перемещается по стойке для фокусирования изображения на экране.

Заводской номер в цифровом формате наносится способом гравировки на шильдик, который крепится на задней стенке основания проектора.

Предусмотрено пломбирование от несанкционированного доступа. Пломбы представителя ОТК расположены в пломбировочных чашках, закрепленных винтами на крышках стола, закрывающего ЛИР. Винты пломбируются мастикой по ОСТ 3-5596-83.

Нанесение знака поверки на проекторы не предусмотрено.

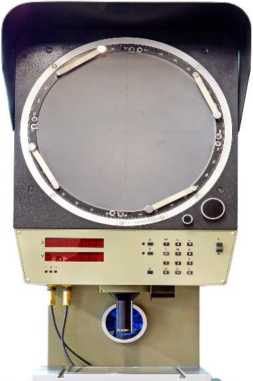

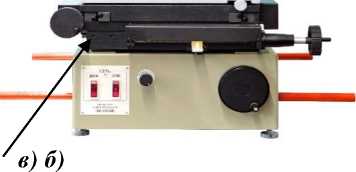

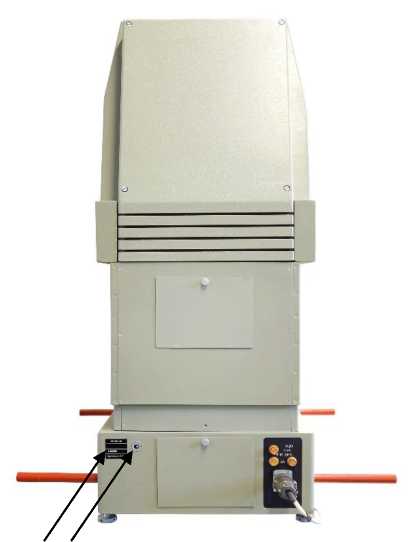

Общий вид проектора, места пломбирования от несанкционированного доступа, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

a)

Рисунок 1 - Общий вид проектора

(а) - место пломбирования от несанкционированного доступа,

(б) - место нанесения знака утверждения типа, (в) - место нанесения заводского номера

Метрологические и основные технические характеристики проекторов приведены в таблицах 1-2. Показатели надежности приведены в таблице 3.

Таблица 1- Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится фотохимическим способом на шильдик, который крепится на задней стенке основания проектора, и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Комплектность проекторов приведена в таблице 4.

Таблица 4 - Комплектность проекторов

П Продолжение таблицы 4

Сведения о методиках (методах) измерений приведены в пункте 1.4.7 «Методы измерений» документа АЛ3.826.105 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

АЛ3.826.105 ТУ «Проектор измерительный ПИ 300ЦВ. Технические условия»

Изготовитель

Акционерное общество «Новосибирский приборостроительный завод»

(АО «НПЗ»)

ИНН 5402534361

Адрес: 630049, г. Новосибирск, улица Дуси Ковальчук, д.179/2

Телефон: +7 (383) 226-27-89

Факс: +7 (383) 236-77-27

E-mail: npzkanc@ponpz.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»

(ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

Web-сайт: sniim.ru

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30058-13

Лист № 1 Регистрационный № 12129-20                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Микроскопы инструментальные ИМЦЛ 100x50, А (далее - микроскопы) предназначены для измерений линейных и угловых размеров изделий в прямоугольных и полярных координатах.

Описание средства измерений

Принцип работы микроскопов основан на бесконтактном методе измерений размеров деталей с помощью преобразователя линейных перемещений (ЛИР) и выводом результатов измерений на устройство цифровое отсчетное (УЦО).

Луч света от осветителя, состоящего из лампы, линз конденсора, световода, падает на светофильтр, линзу, матовое стекло, проходит через диафрагму, зеркало, конденсор и освещает контур измеряемого объекта.

Изображение контура, построенное одним из объективов, наблюдают в окуляр, состоящий из коллективной и глазной линз. Для работы в отраженном свете используют дополнительный осветитель.

Конструктивно микроскопы состоят из основания, на котором смонтирован координатный стол и колонка с визирным микроскопом, съемных головок, осветителей для работы в проходящем и отраженном свете, ряда приспособлений к микроскопу.

Основание прямоугольной формы имеет сверху базовые опорные площадки и отверстия для установки и фиксации координатного стола и колонки.

Визирный микроскоп состоит из объектива, тубуса и окулярной головки.

Координатный стол перемещается в двух взаимно перпендикулярных направлениях.

При работе на микроскопах применяют следующие съемные головки: окуляр -для различных линейных измерений; окулярная угломерная головка - для различных линейных и угловых измерений; головка двойного изображения - для точных измерений расстояний между центрами отверстий, точного визирования на край изображения; головка двойного изображения в дополнительных цветах - для точных измерений прямолинейности кромок и проверки симметрии элементов измеряемой детали; окулярная головка с дугами разной кривизны - для измерений радиусов; окулярная головка с набором профилей резьб -для измерений профилей резьбы.

Заводской номер в цифровом формате фотохимическим способом и гравировкой наносится на табличку, которая крепится на задней стенке основания микроскопа.

Пломбирование микроскопов инструментальных ИМЦЛ 100x50, А не предусмотрено.

Нанесение знака поверки на микроскопы не предусмотрено.

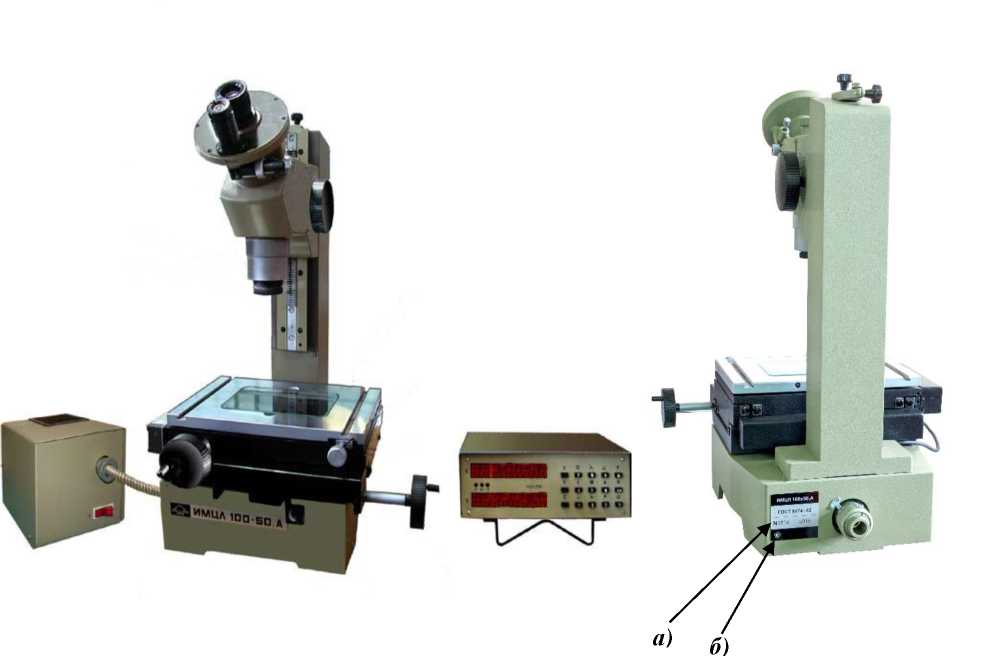

Общий вид микроскопов, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Рисунок 1 - Микроскопы инструментальные ИМЦЛ 100x50, А

(а) - место нанесения заводского номера, (б) - место нанесения знака утверждения типа

Метрологические и технические характеристики

Метрологические и основные технические характеристики микроскопов приведены в таблицах 1-2. Показатели надежности указаны в таблице 3.

Таблица 1- Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится на табличку, который крепится на основании микроскопов, фотохимическим способом и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплектность микроскопов приведена в таблице 4.

Таблица 4 - Комплектность микроскопов

Продолжение таблицы 4

Продолжение таблицы 4

Сведения о методиках (методах) измерений приведены в разделе 7 «Порядок работы» документа АЛ2.787.111 ПС.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»

ТУ 3-3.2387-93 «Микроскоп инструментальный ИМЦЛ 100x50, А. Технические условия»

Изготовитель

Акционерное общество «Новосибирский приборостроительный завод»

(АО «НПЗ»)

ИНН 5402534361

Адрес: 630049, г. Новосибирск, улица Дуси Ковальчук, д.179/2

Телефон: +7 (383) 226-27-89

Факс: +7 (383) 236-77-27

E-mail: npzkanc@ponpz.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: Россия, 630004, г. Новосибирск, пр. Димитрова, 4

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

Web-сайт: sniim.ru

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310556 от 14.01.2015

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30058-13

Лист № 1 Регистрационный № 38169-08                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Приборы ультразвуковые УКС-МГ4 (далее по тексту - приборы) предназначены для измерений скорости и времени распространения ультразвуковых колебаний (далее УЗК), а именно продольных ультразвуковых волн, в твердых неметаллических материалах, а также дефектоскопии строительных материалов и горных пород.

Описание средства измерений

Принцип действия приборов основан на ультразвуковом методе неразрушающего контроля. Возбуждение УЗК в исследуемом материале производится при помощи импульсных излучающих пьезоэлектрических преобразователей (ПЭП), работающих на резонансной частоте. Регистрация прошедшего через исследуемый материал импульса УЗК и преобразование его в электрический сигнал осуществляется приемными ПЭП. По известной длине базы прозвучивания рассчитывается скорость распространения УЗК в исследуемом материале. По амплитуде, времени прихода и скорости распространения УЗК определяется наличие или условные размеры дефекта. По предварительно установленной градуировочной зависимости определяют прочность исследуемого материала.

Конструктивно прибор представляет собой электронный блок, на корпусе которого смонтированы два ультразвуковых пьезоэлектрических преобразователя (УЗ ПЭП) для измерений способом поверхностного прозвучивания.

Приборы выпускаются двух модификаций: УКС-МГ4 и УКС-МГ4С.

УКС-МГ4 - для измерений способом поверхностного прозвучивания;

УКС-МГ4С - для измерений способом поверхностного и сквозного прозвучивания (дополнительно комплектуется двумя внешними УЗ ПЭП).

Общий вид приборов представлен на рисунке 1.

Заводской номер в виде цифрового обозначения и знак утверждения типа наносятся на маркировочную табличку корпуса электронного блока печатным способом в виде наклейки. Обозначение мест нанесения знака утверждения типа, заводского номера, а также место пломбирования от несанкционированного доступа представлены на рисунке 2.

Нанесение знака поверки на прибор не предусмотрено.

Цветовая гамма УЗ ПЭП, корпуса и дисплея приборов может быть изменена по решению изготовителя.

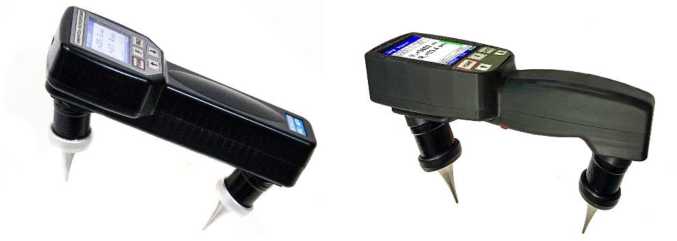

а) Приборы ультразвуковые модификации УКС-МГ4 (без внешних УЗ ПЭП)

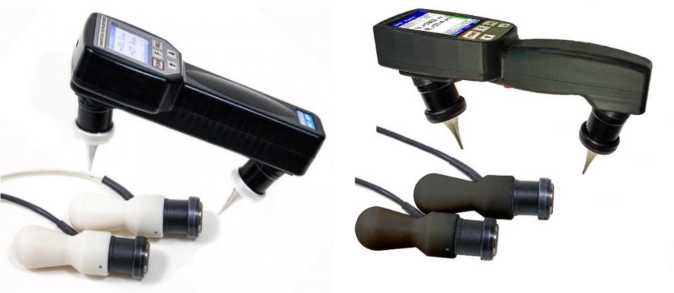

б) Приборы ультразвуковые модификации УКС-МГ4С (с двумя внешними УЗ ПЭП)

Рисунок 1 - Общий вид приборов

Приборы имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на электронном блоке прибора, фото-химическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 1.4 документа «Приборы ультразвуковые УКС-МГ4. Руководство по эксплуатации. Паспорт».

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах».

ТУ 4276-21-12585810-2007 «Приборы ультразвуковые УКС-МГ4. Технические условия»

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор»

(ООО «СКБ Стройприбор»)

ИНН 7447005971

Адрес: Россия, 454084, г. Челябинск, ул. Калинина, д. 11Г

Телефон: (351) 277-5-555

адрес в Интернет: www.stroypribor.com адрес электронной почты: info@stroypribor.ru Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: (495) 437-55-77, факс: (495) 437-56-66 адрес в Интернет: www.vniims.ru адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д.101 Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013
