№2583 от 27.11.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 733778
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2583 от 27.11.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
TJ ноября 2025 г. , 2583
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
27 иметрологии
от «___»___________2025 г. №_____
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемы е сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Термометры электронные |
«ЕхТ-01» |
44307-10 |
Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс») Юридический адрес: Россия, 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1 Телефон: +7 (3822) 49-21-52, + 7 (3822) 49-21-54 Web-сайт: |
Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс») Юридический адрес: Россия, 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1 Телефон: +7 (3822) 49-21-52, + 7 (3822) 49-26-31 Web-сайт: www.termexlab.ru E-mail: termex@termexlab. ru |
Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), г. Томск | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 27 » ноября 2025 г. № 2583
Лист № 1
Всего листов 6
Регистрационный № 44307-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры электронные «ЕхТ-01» Назначение средства измеренийТермометры электронные ЕхТ-01 (далее — термометры) предназначены для измерений и контроля температуры различных сред в общепромышленных и взрывоопасных зонах (в том числе в резервуарах для хранения нефтепродуктов и т.д.).
Описание средства измеренийПринцип действия термометров основан на измерении электрического сопротивления платинового чувствительного элемента датчика термометра (Pt1000) с последующим аналого-цифровым преобразованием измеренного значения сопротивления в значение температуры.
Термометры электронные ЕхТ-01 состоят из электронного блока со встроенным жидкокристаллическим индикатором и датчика температуры, имеющего разъем для подключения к электронному блоку. Термометры выпускаются в трех модификациях, различающихся конструктивным исполнением датчиков температуры. Электронный блок — универсальный и используется во всех модификациях. Отличительные особенности датчиков температуры в зависимости от модификации термометров приведены в таблице 1.
Таблица 1
|
Обозначение модификации |
Конструктивное исполнение датчика |
|
ЕхТ-01/1 |
Датчик выполнен в виде щупа из нержавеющей стали. Подключение датчика к электронному блоку возможно, как непосредственно через разъемное соединение, так и с помощью кабеля-удлинителя ЕхТ-01/1-КУД* |
|
ЕхТ-01/2 |
Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 15 м |
|
ЕхТ-01/3 |
Датчик выполнен в виде полностью погружаемого зонда из нержавеющей стали с кабелем длиной до 30 м и устройством намотки кабеля |
|
* — кабель-удлинитель ЕхТ-01/1-КУД предназначен для поверки термометра модификации ЕхТ-01/1 и не входит в комплект поставки. | |
Структура обозначения термометров при заказе приведена ниже:
Термометр электронный ЕхТ-01/<модификация>-<0.05>-<длина кабеля>, где <модификация> — ЕхТ-01/1, ЕхТ-01/2 или ЕхТ-01/3;
<0.05> — указывается для термометров с основной абсолютной погрешностью измерений температуры ±0,05 °С, для термометров с погрешностью ±0,1 °С не указывается;
<длина кабеля> — указывается только для модификаций ЕхТ-01/2 и ЕхТ-01/3.
Фотографии общего вида термометров всех 3-х модификаций приведены на рисунке 1.

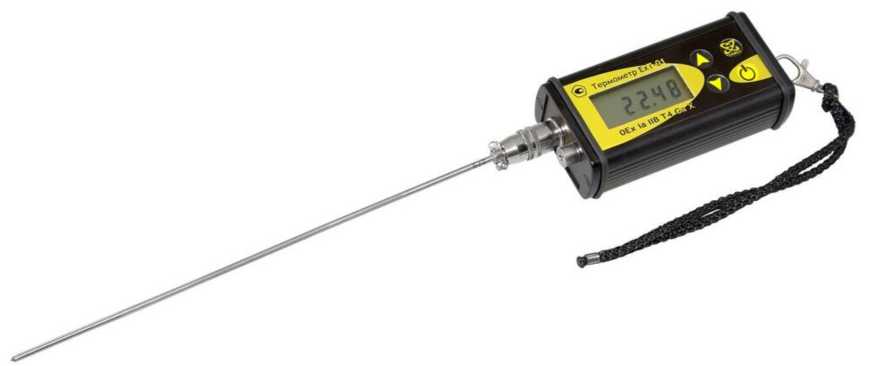

а) Термометр модификации ЕхТ-01/1

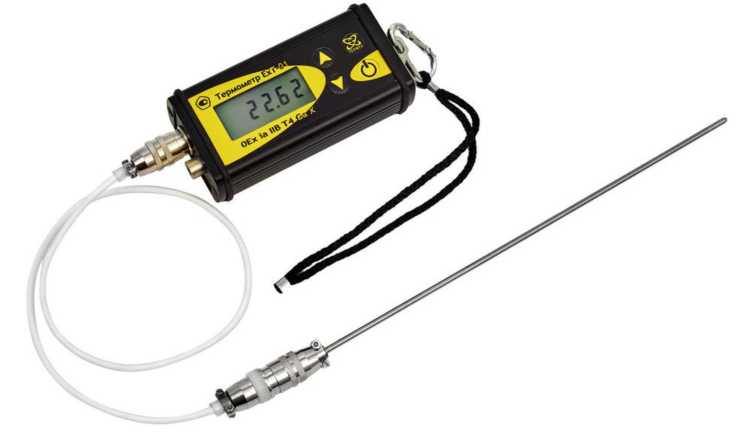

б) Термометр модификации ЕхТ-01/1 с кабелем-удлинителем ЕхТ-01/1-КУД

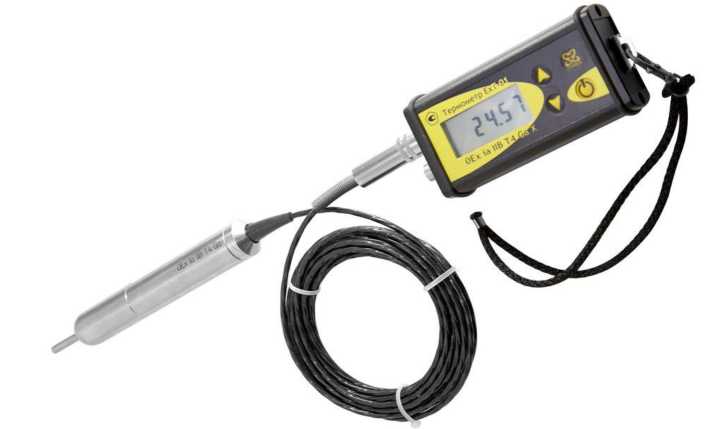

в) Термометр модификации ЕхТ-01/2

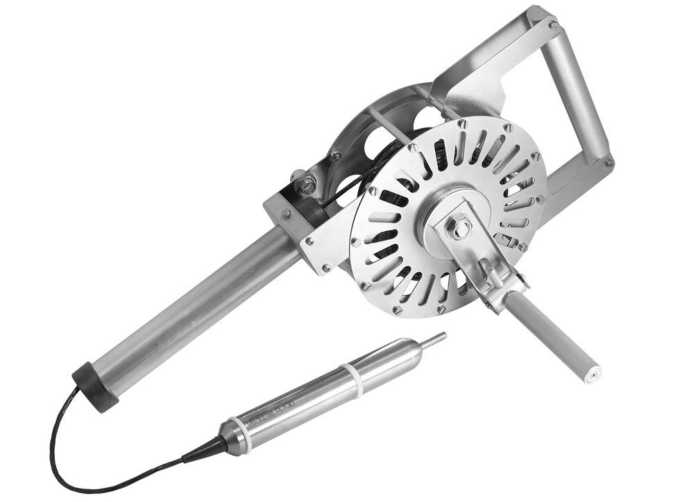

д) Термометр модификации ЕхТ-01/3 (без электронного блока)
Рисунок 1 - Общий вид термометров электронных ЕхТ-01
Пломбирование термометров не предусмотрено.

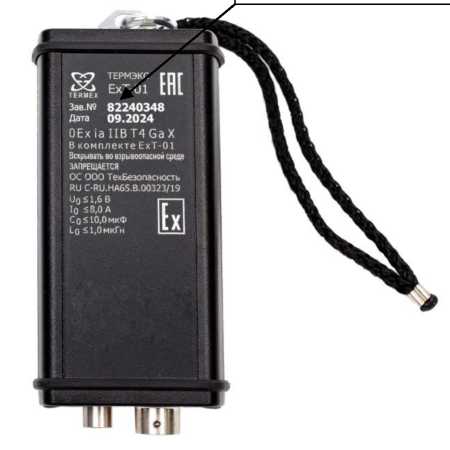

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на задней стороне электронного блока. Фотография общего вида электронного блока термометров с указанием места нанесения заводского номера представлена на рисунке 2.
Место нанесения
заводского номера
Рисунок 2 - Общий вид электронного блока термометра ЕхТ-01 с указанием места нанесения заводского номера
Программное обеспечениеВстроенное программное обеспечение (ПО) термометров является метрологически значимым и расположено во внутренней памяти микроконтроллера электронного блока. Данное ПО устанавливается предприятием-изготовителем при выпуске из производства.
Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО термометров приведены в таблице 2.
Таблица 2
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ЕхТ-01 |
|
Номер версии ПО |
не ниже 10 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C ( ) |
от -50 до +130 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры (Д), °C (**) |
±0,05; ±0,1 |
|
Глубина погружения датчика в измеряемую среду:
|
75 полное погружение |
|
Цена единицы младшего разряда термометра, °C |
0,01 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды (от нормальных условий измерений) в диапазоне рабочих температур, на каждые 10 °C, °С |
0,5-Д |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Примечания: (*) - у термометров, выпущенных ранее ноября 2019 года, диапазон измерений температуры от -40 до +130 °С; (**) - в соответствии с заказом (значение погрешности приводится в Руководстве по эксплуатации). | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции токоведущих цепей электронного блока и датчика температуры при значении испытательного напряжения 500 B в нормальных условиях, МОм, не менее |
20 |
|
Электрическая прочность изоляции токоведущих цепей электронного блока и датчика температуры выдерживают без пробоя в течение 60 с испытательное напряжение, В |
500 |
|
Напряжение питания термометра, В ( ) |
3 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - электронного блока (Ш*Г*В) |
135x65x40 |
|
- погружаемой части датчика ЕхТ-01/1 |
250x03,3 |
|
- датчика ЕхТ-01/2 и ЕхТ-01/3 |
200x026(**) |
|
- устройства намотки кабеля для ЕхТ-01/3 |
460x180x230 |
|
Масса, кг, не более: - электронного блока |
0,3 |
|
- датчика ЕхТ-01/1 |
0,1 |
|
- датчика ЕхТ-01/2 и ЕхТ-01/3 |
0,5 |
|
- устройства намотки кабеля для ЕхТ-01/3 |
1,7 |
|
Рабочие условия эксплуатации электронного блока термометра: - температура окружающей среды, °С |
от -20 до +40 |
|
- относительная влажность, % |
до 80 |
|
Время непрерывной работы, ч, не менее |
2000 |
|
Степень защиты термометров от попадания внутрь твердых тел, пыли и воды в соответствии с ГОСТ 14254-2015 - для электронного блока |
IP65 |
|
- для датчика температуры |
IP68 |
|
Маркировка взрывозащиты |
0Ex ia IIB T4 Ga Х |
|
Средний срок службы, лет, |
10 |
|
Средняя наработка на отказ, ч |
20000 |
|
Примечания: ( ) - питание термометров осуществляется от двух гальванических элементов | |
|
типоразмера ААА, прошедших испытания в соответствии |
с ГОСТ 31610.11 |
|
(OPTICELL (professional, simply), GP (Extra, Ultra, Ultra plus+), ROBITON (standard, forse), | |
|
GoPower), с номинальным напряжением каждого элемента 1,5 В; ( ) - 06 мм в зоне расположения чувствительного элемента. | |
наносится на лицевую сторону электронного блока термометров и на титульный лист эксплуатационной документации печатным способом.
Комплектность средства измерений Комплектность термометров приведена в таблице 5.
аблица 5
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
ТКЛШ 5.422.009-02 |
1 шт. |
|
Датчик температуры: для ЕхТ-01/1 для ЕхТ-01/2 для ЕхТ-01/3 |
ТКЛШ 6.036.002-03 ТКЛШ 5.132.003-02 ТКЛШ 5.132.003-03 |
1 шт. |
|
Устройство намотки кабеля(*) |
ТКЛШ 4.853.009 |
1 шт. |
|
Руководство по эксплуатации |
ТКЛШ 2.822.001 РЭ |
1 экз. |
|
Примечание: ( ) - входит в комплект поставки ЕхТ-01/3 | ||
приведены в разделе «Использование по назначению» документа ТКЛШ 2.822.001 РЭ «Термометры электронные ЕхТ-01. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ТУ 4211-042-44229117-2008 (ТУ 26.51.51-042-44229117-2008) Термометры электронные ЕхТ-01. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Термэкс»
(ООО «Термэкс»)
ИНН 7018039587
Юридический адрес: Россия, 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1
Телефон: +7 (3822) 49-21-52, + 7 (3822) 49-26-31
Web-сайт: www.termexlab.ru
E-mail: termex@termexlab.ru
ИзготовительОбщество с ограниченной ответственностью «Термэкс»
(ООО «Термэкс»)
ИНН 7018039587
Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1
Телефон: +7 (3822) 49-21-52, 49-26-31
Web-сайт: www.termexlab.ru
E-mail: termex@termexlab.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»
(ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
