Регистрационный № 36877-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры многоканальные КМ04 (далее - контроллеры КМ04) предназначены для измерений выходных сигналов датчиков в виде напряжения, силы постоянного тока, сопротивления постоянному току и формирования выходных аналоговых сигналов, а также сбора, обработки и выдачи данных по каналам дискретного ввода-вывода, сбора и обработки цифровых сигналов, выполнения функций непрерывного регулирования и защиты.

Контроллеры КМ04 применяются в составе автоматизированных систем управления технологическими процессами (АСУ ТП) различных объектов.

Контроллер КМ04 является проектно-компонуемым изделием, состав и конструктивное исполнение которого определяются на стадии проектирования автоматизированных систем управления. Контроллер КМ04 - восстанавливаемое изделие с непрерывным режимом работы.

Конструктивно контроллер КМ04 изготавливается в виде крейта, с установленными в нем модулями ввода-вывода и укомплектованного интерфейсными модулями, который размещается в шкафу выбранного исполнения.

Крейт контроллера КМ04 выполнен в стандарте Евромеханика 19”. Подключение внешних сигналов к контроллеру КМ04 осуществляется через клеммы интерфейсных модулей, непосредственно участвующих в формировании каналов дискретного и аналогового ввода и вывода.

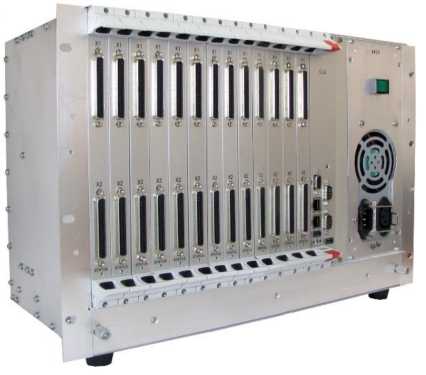

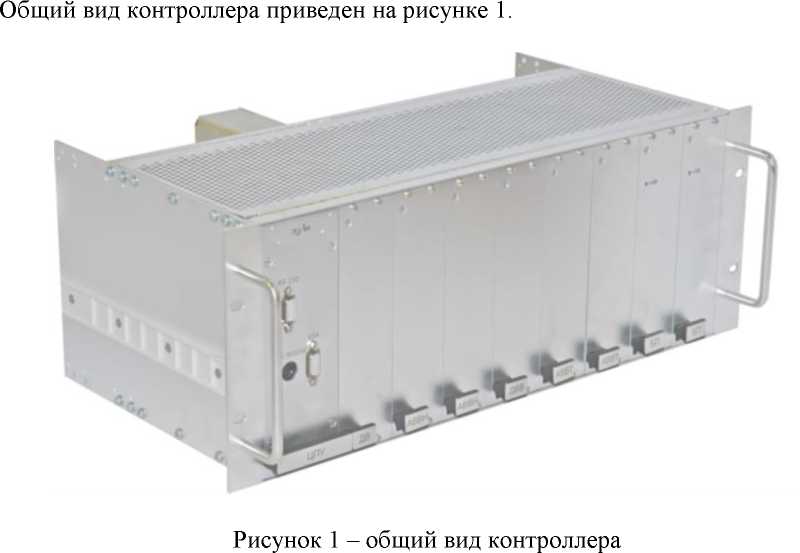

Общий вид контроллера приведен на рисунке 1.

Рисунок 1 - Общий вид контроллера

Программное обеспечение (ПО) контроллеров можно разделить на 2 группы:

- встроенное программное обеспечение (ВПО);

- автономное программное обеспечение (ПО), устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).

Метрологические характеристики измерительных модулей с каналами ввода-вывода, указанные в таблице 1, нормированы с учетом ВПО.

Автономное ПО устанавливаемое на персональный компьютер применяется для считывания выходного кода по интерфейсу связи при проведении поверки контроллера и не оказывает искажающего воздействия на метрологически значимую часть ПО и данные.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики измерительных каналов контроллеров приведены в таблице 2.

Таблица 2

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта контроллера многоканального КМ04 типографским способом.

Комплектность контроллера приведена в таблице 3.

Таблица 3

Метод измерений приведён в документе КУНИ.466945.031 РЭ «Контроллер многоканальный КМ04. Руководство по эксплуатации».

ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний

Изготовитель

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук»

(АО «ЭЗАН»)

ИНН 5031149708

Юридический адрес: 142432, Российская Федерация, Московская обл., городской округ Черноголовка, г. Черноголовка, пр-кт Академика Семенова, д. 9

Телефон: +7(495)993-37-57, 993-49-69, 993-49-42

Факс: +7(496-52)4-95-88

Web-сайт: www.ezan.ac.ru

E-mail: efse@ezan.ac.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ГЦИ СИ ФГУП «ВНИИМС»)

Аттестат аккредитации № 30004-08

Адрес: Москва, 119361, Россия, ул. Озерная, д.46 тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25 e-mail: office@vniims.ru, 201-vm@vniims.ru; http://www.vniims.ru

Лист № 1 Регистрационный № 38067-08                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Контроллеры присоединения программируемые регистрирующие КП-ПР (далее по тексту - контроллеры) предназначены для измерений силы и напряжения переменного тока, а также сбора, обработки и выдачи данных по каналам дискретного ввода-вывода, сбора и обработки цифровых сигналов.

Описание средства измерений

Принцип действия контроллеров заключается в аналого-цифровом преобразовании электрических сигналов силы и напряжения переменного тока в цифровую форму. На входе каждого канала установлены пассивные однополюсные фильтры подавления помех. Напряжение на входе каждого канала преобразуется аналого-цифровым преобразователем (АЦП) (разрешение 14 бит) в код в течение 3 мкс, управлением режимами работы АЦП и сбор данных выполняет микроконтроллер, оцифрованное значение по последовательному синхронному интерфейсу SPI поступает в микропроцессорный модуль, и помещается в оперативную память. Частота дискретизации сигналов переменного тока/напряжения устанавливается программно, соответствует стандарту COMTRADE и составляет 40, 80, 160 точек на период промышленной частоты 50 Гц.

Аналоговые каналы контроллера КП-ПР подключаются непосредственно к:

• - измерительным трансформаторам тока ТТ ^ном = 1A, ^ом = 5А) (модули аналогового ввода КУНИ.467216.003-01 совместно с модулем интерфейсным CT КУНИ.468171.002);

• - трансформаторам напряжения ТН (Цном = 100В) или сигналам переменного напряжения с номинальным действующим значением 220/380В (модули аналогового ввода КУНИ.467216.003 совместно с модулем интерфейсным VT КУНИ.468171.003).

Контроллеры КП-ПР являются многофункциональным типовым промышленным контроллером для автоматизированных систем управления технологическими процессами (АСУ ТП) электрической части энергообъектов, обеспечивающий ввод, измерение, обработку (включая расчет базовых электрических параметров) и регистрацию сигналов переменного тока и напряжения в нормальных и аварийных режимах работы, вводы и вывода дискретных сигналов.

Контроллеры предназначены для измерений в системах автоматизации контроля и управления исполнительными устройствами и механизмами на атомных станциях (АС) и других объектах промышленности. Синхронизация работы контроллера с системой единого времени осуществляется по интерфейсу Ethernet или IRIG-B с повышенной точностью.

Контроллер используется при построении многоуровневых распределенных систем в качестве главного и (или) подчиненного контроллера нижнего уровня.

Контроллер является изделием с непрерывным режимом работы и представляет собой восстанавливаемое изделие.

Требуемое количество каналов формируется модулями ввода/вывода и определяется вариантом исполнения контроллера.

Контроллер содержит виды каналов, сформированные модулями ввода/вывода, из перечня, приведенного в таблице 1.

Таблица 1

Программное обеспечение (ПО) контроллеров можно разделить на 2 группы:

- встроенное программное обеспечение (ВПО);

- автономное программное обеспечение (ПО), устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).

Метрологические характеристики измерительных модулей с каналами ввода-вывода, указанные в таблице 3, нормированы с учетом ВПО.

Автономное ПО, устанавливаемое на персональный компьютер, применяется для считывания выходного кода по интерфейсу связи при проведении поверки контроллера и не оказывает искажающего воздействия на метрологически значимую часть ПО и данные.

Идентификационные данные метрологически значимого ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические характеристики измерительных каналов контроллеров приведены в таблице 3.

Таблица 3

Входное сопротивление по току, мОм, не более                 10

Входное сопротивление по напряжению, кОм, не менее

Электрическая прочность изоляции, не менее, В

Электрическое сопротивление изоляции, не менее, МОм

Питание от сети постоянного тока

- напряжение, В

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и лицевую панель микропроцессорного модуля контроллера методом сеткографии (трафаретная печать).

Комплектность средства измерений

- Контроллер КП - ПР;

- Паспорт;

- Руководство по эксплуатации;

- Методика поверки.

Сведения о методиках (методах) измерений

Метод измерений приведён в руководстве по эксплуатации КУНИ 466945.029 РЭ «Контроллер присоединения программируемый регистрирующий КП-ПР. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний

КУНИ 466945.029 ТУ Контроллер присоединения программируемый регистрирующий КП-ПР. Технические условия

Изготовитель

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук»

(АО «ЭЗАН»)

ИНН 5031149708

Адрес: 142432, Московская обл., г.о. Черноголовка, г. Черноголовка, пр-кт академика Семенова, д. 9

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ГЦИ СИ ФГУП «ВНИИМС»)

Аттестат аккредитации № 30004-08

Адрес: Москва, 119361, Россия, ул. Озерная, д.46 тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25 e-mail: office@vniims.ru, 201-vm@vniims.ru; http://www.vniims.ru

Лист № 1 Регистрационный № 84580-22                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Блоки регистрирующие измерительные стационарные (БРИС) (далее по тексту - блоки) предназначены для регистрации и измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, активной мощности, электрического сопротивления постоянному току во время испытаний, контроля технического состояния, настройки и наладки электроприводной промышленной трубопроводной арматуры.

Описание средства измерений

Принцип действия блоков заключается в преобразовании входных аналоговых сигналов с помощью АЦП в цифровой код, последующей его математической обработке и сохранении результатов измерений во встроенной памяти или отображении на дисплее внешнего персонального компьютера (ПК).

Измерения могут осуществляться как трехфазных, так и однофазных электрических цепях.

Блоки устанавливаются непосредственно в функциональные блоки управления электроприводной трубопроводной арматурой низковольтных комплектных устройств (НКУ). Монтаж блоков сводится к их подключению к ответному разъемному соединителю в функциональном блоке НКУ. При наличии напряжения питания блоки автоматически выполняют все необходимые подготовительные операции и переходят в режим нормальной эксплуатации (ожидание срабатывания электроприводного оборудования).

Блоки автоматически производят запись электрических параметров при срабатывании электроприводной арматуры в сторону открытия или закрытия. Записанные данные сохраняются в энергонезависимой памяти блоков. В качестве энергонезависимой памяти используется съёмная microSD флэш карта емкостью от 8 до 32 Гб. Данные из энергонезависимой памяти блоков могут передаваться непосредственно на ПК с помощью интерфейса Ethernet или на сервер сбора данных комплексной системы диагностирования трубопроводной арматуры (КСДА) в автоматическом режиме по локальной вычислительной сети (ЛВС) для последующих обработки и анализа с помощью специализированного программного обеспечения.

Основные узлы блоков: входные первичные преобразователи напряжения и тока, блок нормализации сигналов, АЦП, микропроцессор, схема измерений сопротивления обмоток статора и подводящих линий, устройство управления, запоминающее устройство, блок питания, схема интерфейсов.

Блоки выпускаются в четырех исполнениях:

КУНИ.468229.001 - для применения в РФ;

КУНИ.468229.001-01 - для применения в РФ без разъемного соединения в НКУ;

КУНИ.468229.001-02 - для поставок в другие государства;

КУНИ.468229.001-03 - для поставок в другие государства без разъёмного соединения в НКУ.

Конструктивно блоки выполнены металлическом корпусе с оконном для визуального контроля состояния входных первичных преобразователей.

На передней панели размещены цветные индикаторы режимов работы блоков и разъем интерфейса USB.

На задней панели размещен разъем для подключения к измерительной сети, к сети питания и интерфейс Ethernet.

Общий вид блоков представлен на рисунках 1 - 4.

Пломбирование блоков регистрирующих измерительных стационарных (БРИС) не предусмотрено.

Нанесение знака поверки на блоки не предусмотрено.

Место нанесения заводских (серийных) номеров - на боковой панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - цифровой штрих-код.

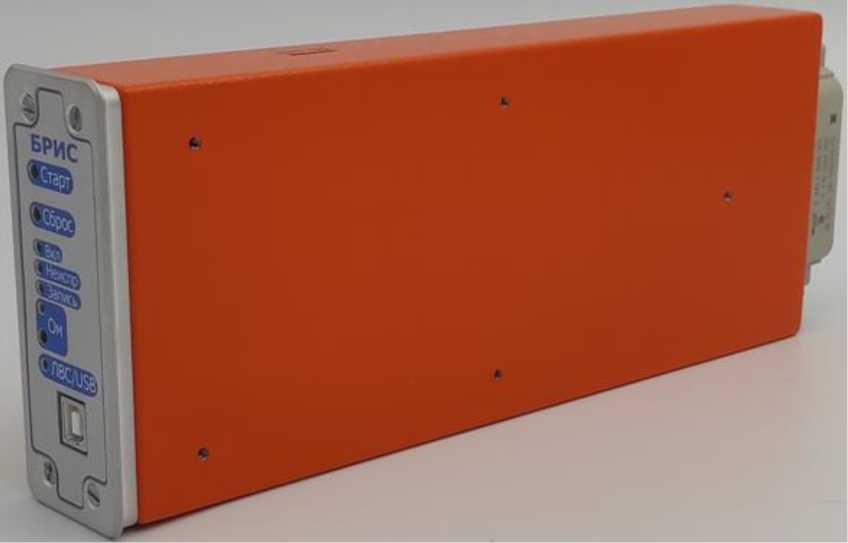

Рисунок 1 - Общий вид блоков

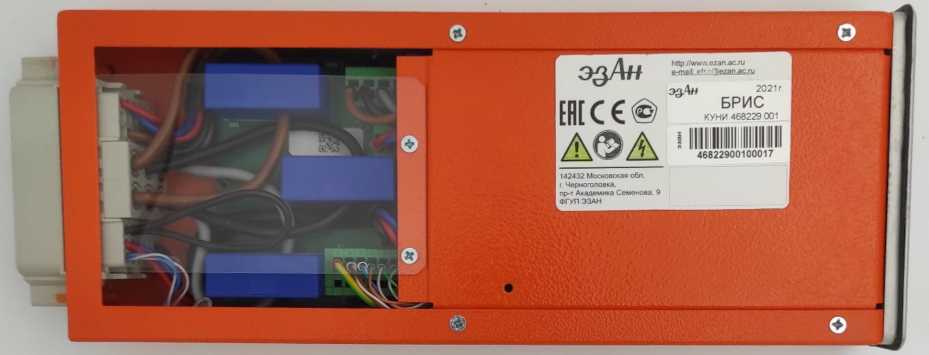

Рисунок 2 - Общий вид блоков. Вид сбоку

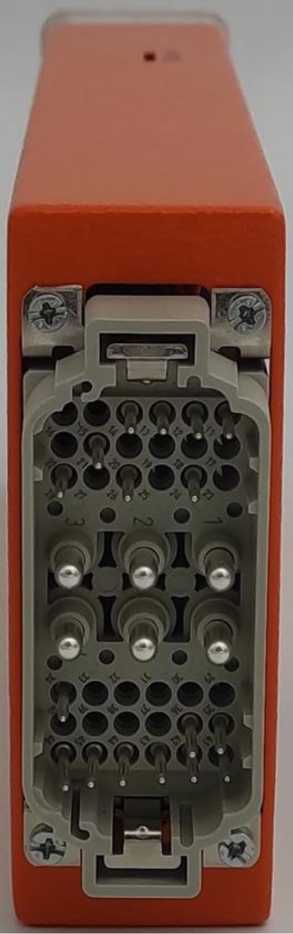

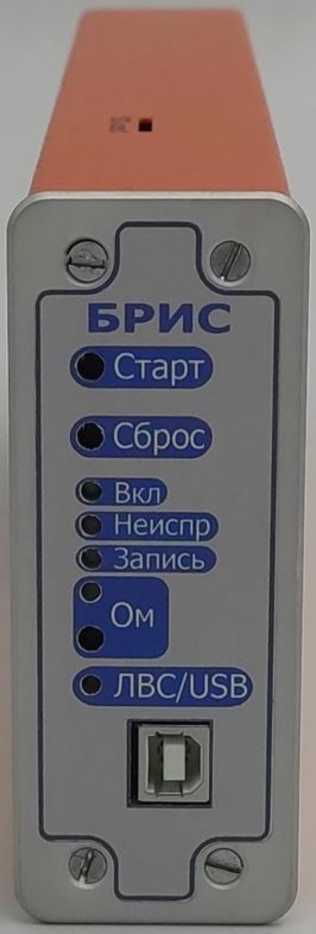

Рисунок 3 - Общий вид блоков. Вид спереди Рисунок 4 - Общий вид блоков. Вид сзади

Программное обеспечение

Блоки работают под управлением встроенного программного обеспечения (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики блоков нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) блоков предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 4 Всего листов 7 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на табличку технических данных на боковой панели корпуса типографским способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации КУНИ.468229.001 РЭ в разделе 2 «Использование по назначению».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2Ч0⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10^-8 до 100 А в диапазоне частот от 1-10’¹ до V10⁶ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

КУНИ.468229.001 ТУ «Блок регистрирующий измерительный стационарный (БРИС). Технические условия»

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук»

(АО «ЭЗАН»)

ИНН 5031149708

Юридический адрес: 142432, Московская обл., г.о. Черноголовка, г. Черноголовка, пр-кт академика Семенова, д. 9

Изготовитель

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук»

(АО «ЭЗАН»)

ИНН 5031149708

Адрес: 142432, Московская обл., г.о. Черноголовка, г. Черноголовка, пр-кт академика Семенова, д. 9

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Место нахождения: 119361, г. Москва, ул. Озерная, д. 46

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Лист № 1 Регистрационный № 93771-24                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики электрической энергии Р-Энергия (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной электрической мощности, коэффициента мощности, частоты, среднеквадратических значений напряжений и силы переменного тока (фазного тока и тока нейтрали) в электрических цепях переменного тока, а также для измерений показателей качества электрической энергии для организации многотарифного учета электрической энергии.

Описание средства измерений

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов напряжения и силы переменного тока.

Счетчики обеспечивают измерение по классу S согласно ГОСТ 30804.4.30-2013 следующих показателей качества электроэнергии:

• - положительного и отрицательного отклонения напряжения;

• - отклонения частоты;

• - глубины и длительности провала напряжения;

• - перенапряжения.

Счетчики предназначены для непосредственного подключения к однофазным цепям переменного тока с номинальным напряжением 220 В или 230 В.

Конструктивно счетчики состоят из микросхемы аналого-цифрового преобразователя, микроконтроллера, устройства хранения и отображения измеряемых и вычисленных величин и набора интерфейсов. Счетчики предназначены для установки на DIN-рейку.

В качестве датчиков напряжения в счетчиках используются резистивные делители напряжения. В качестве датчиков тока используются трансформаторы тока или шунты.

Счетчики имеют дополнительный датчик для измерения тока в нейтральном проводе сети.

Аналого-цифровой преобразователь производит измерения и вычисление значений входных величин под управлением микроконтроллера. Также микроконтроллер управляет процессом записи измеренных и вычисленных величин в энергонезависимую память, ведением журналов событий и выводом данных в интерфейсы и на индикатор.

Счетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направлений по четырем тарифам в двенадцати тарифных зонах по четырем типам дней.

Счетчики имеют модификации, отличающиеся интерфейсами связи и функциями.

Все регистрируемые счетчиками события фиксируются в журналах событий и затем хранятся в соответствующих архивах.

Счетчики используют протоколы обмена DLMS/COSEM, СПОДЭС.

Счетчики имеют следующие интерфейсы связи: оптический порт, RS-485, PLC, ZigBee, Bluetooth.

Все интерфейсы счетчика являются равноприоритетными и независимыми.

Работа со счетчиками через интерфейсы связи возможна как с помощью программного обеспечения «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА», так и с использованием программного обеспечения пользователей.

Доступ к конфигурации и данным счетчика защищен паролями (три уровня доступа).

Счетчики, имеют в своем составе жидкокристаллический дисплей с подсветкой (далее - дисплей) для отображения измеренных и вычисленных параметров, а также дополнительной информации. Управление выводом информации на дисплей обеспечивается двумя сенсорными кнопками управления, находящимися на лицевой панели счетчика.

Счетчики позволяют управлять нагрузкой посредством встроенных силовых реле (с возможностью аппаратной блокировки срабатывания встроенных силовых реле) по следующим критериям:

• - по команде оператора, переданной по одному из интерфейсов счетчика;

• - при превышении допустимого лимита потребляемой активной мощности;

• - при превышении заданного порога по напряжению;

• - при недопустимом перегреве счетчика;

• - при превышении допустимого значения тока;

• - при воздействии внешнего магнитного поля, превышающего установленные в ГОСТ 31819.21-2012 и ГОСТ 31819.23-2012 значения, в течение времени, заданного при конфигурировании;

• - при превышении допустимого значения дифференциального тока;

• - по годовому расписанию;

• - и по другим критериям, приведенным в эксплуатационной документации.

Структура условного обозначения счетчиков приведена на рисунке 1.

При наличии в счетчике нескольких интерфейсов, функций, дополнительных функций или протоколов обмена их коды записываются последовательно. Цифра после символа, обозначающего тип интерфейса, функцию, дополнительную функцию или протокол обмена, указывает на модификацию соответствующего функционала (не ставятся при отсутствии модификаций). Перечень поддерживаемых в счетчике интерфейсов, функций, дополнительных функций или протоколов обмена может быть расширен изготовителем функционалом, не влияющим на метрологические характеристики счетчика.

Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки. Также предусмотрено нанесение пломб обслуживающей организации.

Р-Энергия.  X - X - X - X - X - X - X

Протокол обмена

D - протокол DLMS/COSEM/СПОДЭС

Дополнительные функции S - счетчик для установки на DIN-рейку

Функции ^{1 2}

K - силовое реле

N - контроль тока в нейтрали

Q - измерение показаний качества электроэнергии

M - интерфейс для установки универсального модуля связи

Тип интерфейса ²

R - интерфейс RS-485 P - интерфейс PLC версии 0 P2 - интерфейс PLC версии 2 (технология G3-PLC, совместимая со сторонними приборами учета) Z - интерфейс ZigBee версии 0 (технология ZigBee 2007) Z1 - интерфейс ZigBee версии 1 (технология ZigBee PRO 2015) B - интерфейс Bluetooth

Базовый/максимальный ток

5(80) - базовый ток 5 А (максимальный ток 80 А)

Номинальное напряжение

230 - 230 В

Класс точности при измерении энергии

Место

установки пломбы обслуживающей организации

Место

Место нанесения

Пломба с

нанесением знака поверки нанесения знака

установки пломбы обслуживающей организации

Место нанесения заводского номера

Место установки пломбы обслуживающей организации

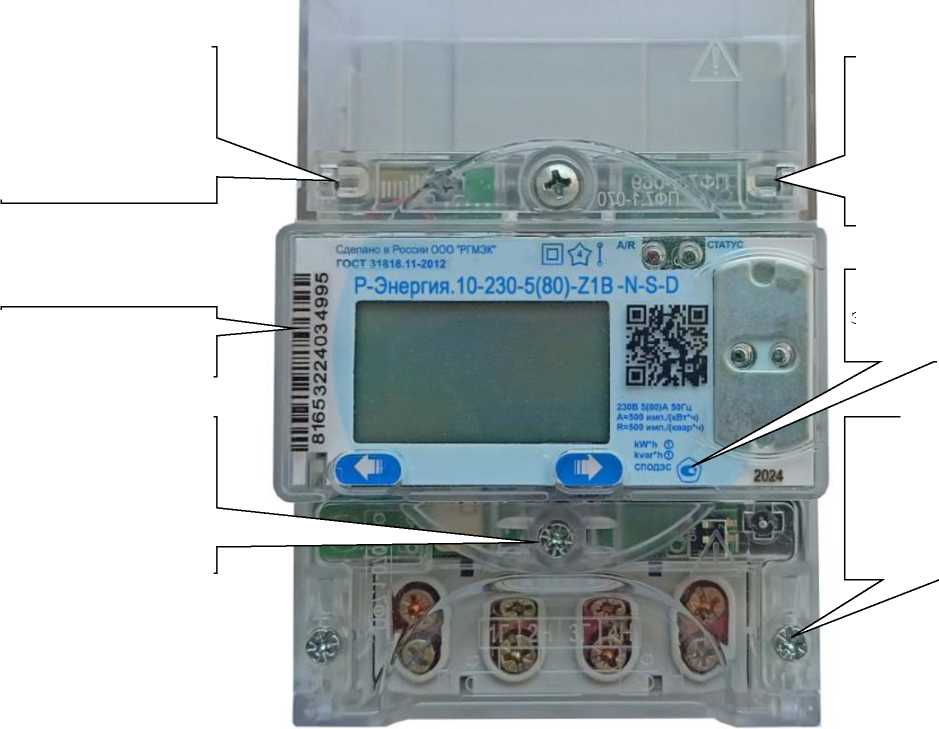

Рисунок 2 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение (далее - ПО) счетчиков состоит из встроенного и внешнего ПО.

Встроенное ПО реализовано аппаратно (в управляющем микроконтроллере) и не может быть считано. Встроенное ПО разделено на метрологически значимую и метрологически незначимую части, которые объединены в единый файл.

Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Программное обеспечение «МОБИЛЬНОЕ ПРИЛОЖЕНИЕ МИР ДП» (внешнее) устанавливается на мобильных устройствах, поддерживающих интерфейс связи Bluetooth, является метрологически незначимым и предназначено для считывания показаний счетчика.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на лицевую панель счетчиков при изготовлении любым технологическим способом и в формуляр типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 6 «Устройство и работа» документа М24.025.00.000 РЭ «Счетчик электрической энергии Р-Энергия. Руководство по эксплуатации».

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 6.12, п. 6.13

ТУ 26.51.63-007-51648151-2024 «Счетчик электрической энергии Р-Энергия. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Р-Энергия»

(ООО «Р-Энергия»)

ИНН 6229054695

Адрес юридического лица: 390000, Рязанская обл., г. Рязань, ул. Радищева, д. 61 Изготовитель

Общество с ограниченной ответственностью «Р-Энергия»

(ООО «Р-Энергия»)

ИНН 6229054695

Адрес юридического лица: 390000, Рязанская обл., г. Рязань, ул. Радищева, д. 61

Адрес места осуществления деятельности: 390006, Рязанская обл., г. Рязань, ул. Грибоедова, д. 58

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

Лист № 1 Регистрационный № 24910-13                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Контроллеры СН - 1 «СОНЕТ» (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, сопротивления, преобразования аналоговых и дискретных сигналов в цифровую форму, формирования выходных аналоговых сигналов силы и напряжения постоянного тока, дискретных сигналов.

Описание средства измерений

Контроллер конструктивно представляет собой каркас с установленными модулями. В каркасе закреплена многослойная объединительная печатная плата с установленными на ней разъемами для подключения модулей (не более 8 модулей ввода/вывода). Каждый модуль состоит из корпуса и одной или нескольких печатных плат.

Контроллер функционально состоит из следующих составных частей:

• - крейт (каркас с установленной объединительной печатной платой);

• - блок питания;

• - модуль микропроцессорный;

• - модули ввода\вывода;

Контроллер может использовать также дополнительное оборудование:

• - блок переключения резерва (БПР);

• - фильтр сетевого питания;

• - распределитель питания;

• - интерфейсные модули;

• - модули диагностики;

• - устройство защиты по току;

• - клемма с термодатчиком;

• - блок питания датчиков.

Микропроцессорный модуль осуществляет управление модулями ввода/вывода по локальной шине контроллера.

Контроллеры предназначены для построения многоуровневых распределённых систем, в которых сбор данных и управление исполнительными устройствами осуществляется удалёнными модулями ввода/вывода.

Контроллеры предназначены для применения при построении многоуровневых распределенных систем, в качестве главного и подчиненных контроллеров нижнего уровня. Применяются в автоматизированных системах управления технологическими процессами (АСУ ТП), в составе высоконадежных и ответственных АСУ ТП, в том числе для атомных электростанций (АЭС).

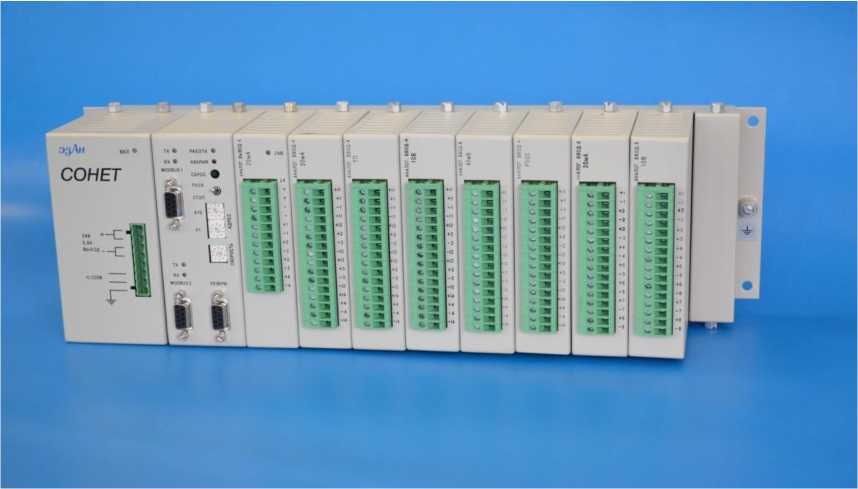

Общий вид контроллера приведен на рисунке 1.

Рисунок 1 - Общий вид контроллера

Пломбирование контроллера не предусмотрено.

Контроллер может содержать виды каналов, сформированные модулями ввода/вывода, из перечня, приведенного в таблице 1.

Таблица 1 - Перечень . модулей контроллера

Программное обеспечение (ПО) контроллеров можно разделить на 2 группы:

- встроенное программное обеспечение (ВПО);

- автономное программное обеспечение (ПО), устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014).

Автономное ПО, устанавливаемое на персональный компьютер, применяется для считывания выходного кода по интерфейсу связи при проведении поверки контроллера и не оказывает искажающего воздействия на метрологически значимую часть ПО и данные.

Идентификационные данные метрологически значимого ПО приведены в таблице 2.

аблица 2а - Идентификационные данные ПО

Таблица 26 - Идентификационные данные ПО

Таблица 2в - Идентификационные данные ПО

Метрологические характеристики измерительных каналов контроллеров приведены в таблице 3.

Таблица 3 - Метрологические характеристики измерительных каналов контроллеров

аблица 4 - Технические характеристики контроллеров

наносится на титульный лист руководства по эксплуатации типографским методом и на корпус контроллера методом сеткографии (трафаретная печать).

Комплектность средства измерений

Таблица 5 - Комплектность контроллера ___________________________________________

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

КУНИ.466945.010 ТУ Контроллер СН-1 СОНЕТ. Технические условия

Изготовитель

Акционерное общество «Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук»

(АО «ЭЗАН») ИНН 5031149708

Юридический адрес: 142432, Российская Федерация, Московская обл., городской округ Черноголовка, г. Черноголовка, пр-кт Академика Семенова, д. 9

Телефон: +7(495)993-37-57, 993-49-69, 993-49-42 Факс: +7(496-52)4-95-88

Web-сайт: www.ezan.ac.ru

E-mail: efse@ezan.ac.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес:119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437 55 77; Факс: (495) 781 86 40

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013 г.

¹

10 - класс точности по активной и реактивной энергии

Примечание - Части кода счетчика могут отсутствовать при отсутствии соответствующих функций в счетчике.

²

При наличии в счетчике нескольких функций или интерфейсов их коды записываются последовательно, например, счетчик, имеющий интерфейсы PLC версии 0, ZigBee версии 1 и Bluetooth, будет иметь код PZ1B.

Рисунок 1 - Структура условного обозначения счетчиков

V

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»   ноября____2025 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
