№2272 от 22.10.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 723451
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2272 от 22.10.2025
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» октября 2025 г. № _____
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Станции комплексные радиотехническ ие аэродромные метеорологические |
КРАМС-4 |
11001 |
16175-13 |
МП 2551-0105 2022 |
МП 25510105-2022 с изменением № 1 |
МП 2551-0105 2025 для вновь изготавливаем ых средств измерений в дополнение к МП 2551-01052022 с изменением № 1 |
17.07. 2025 |
Общество с ограниченно й ответственно стью «Институт радарной метеорологи и» (ООО «ИРАМ»), Ленинградск ая обл., Всеволожски й р-н, п. Воейково |
ФГУП «ВНИИМ им. Д.И.Менде-леева», г. Санкт-Петербург |
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
22 октября 2025 г.
2272
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за
ением настоящего приказа остав
за собой
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » _________ 2025 г. №____ 72
Лист № 1
Регистрационный № 16175-13 Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4 Назначение средства измеренийСтанции комплексные радиотехнические аэродромные метеорологические КРАМС-4 (далее - станции КРАМС-4) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты нижней границы облаков (далее - ВНГО), метеорологической оптической дальности, количества осадков.
Описание средства измеренийПринцип действия станций КРАМС-4 основан на дистанционном измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральное устройство, где результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются и формируются метеорологические сообщения.
Принцип действия первичных измерительных преобразователей:
-
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
-
- при измерении атмосферного давления основан на изменении емкости конденсатора (емкостной преобразователь) или изменении частоты вибрационно-частотного преобразователя (вибрационно-частотный преобразователь) в зависимости от изменения атмосферного давления;
-
- при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);
-
- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота или ультразвуковым преобразователем;
-
- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);
-
- при измерении ВНГО основан на измерении времени необходимого для прохождения импульса света до отражающей или рассеивающей среды;
- при измерении метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (нефелометрический преобразователь), или на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока, прошедшего через слой атмосферы фиксированной длины (импульсный фотометрический преобразователь).
Конструктивно станции КРАМС-4 построены по модульному принципу.
Станции КРАМС-4 состоят из модуля измерительного, модуля преобразователей измерительных, модуля центрального устройства, линий связи и вспомогательного оборудования. Общий вид станций КРАМС-4 представлен на рисунке 1.
Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (далее - ПИП) и вспомогательного оборудования, размещенных по схемам, приведенным в эксплуатационной документации.
Модуль преобразователей измерительных состоит из преобразователей измерительных (контроллеров) и линий связи, размещенных совместно с ПИП метеорологических параметров.
Модуль центрального устройства состоит из ПЭВМ, линий связи, модемов, автономного программного обеспечения (ПО «Ли.ИТАВ.00005-02») и вспомогательного коммуникационного оборудования, размещенных в помещении служб метеорологического обеспечения аэродромов.
Станции КРАМС-4 выпускаются с различным количеством измерительных каналов. Количество измерительных каналов зависит от типа аэродрома (вертодрома), количества взлетно-посадочных полос. Количество измерительных каналов конкретной станции КРАМС-4 указывается в ее формуляре.
Станции КРАМС-4 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции КРАМС-4 имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.
Нанесение знака поверки на станции КРАМС-4 не предусмотрено. Заводской номер, состоящий из 5 арабских цифр, наносится на корпус центрального устройства в виде наклейки методом лазерной гравировки.
Общая схема станций КРАМС-4 с указанием мест расположения ПИП представлена на рисунке 1. Места нанесения заводского номера и знака утверждения типа на корпус станций КРАМС-4 представлены на рисунке 2.
Пломбировка не предусмотрена, для защиты станций КРАМС-4 от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

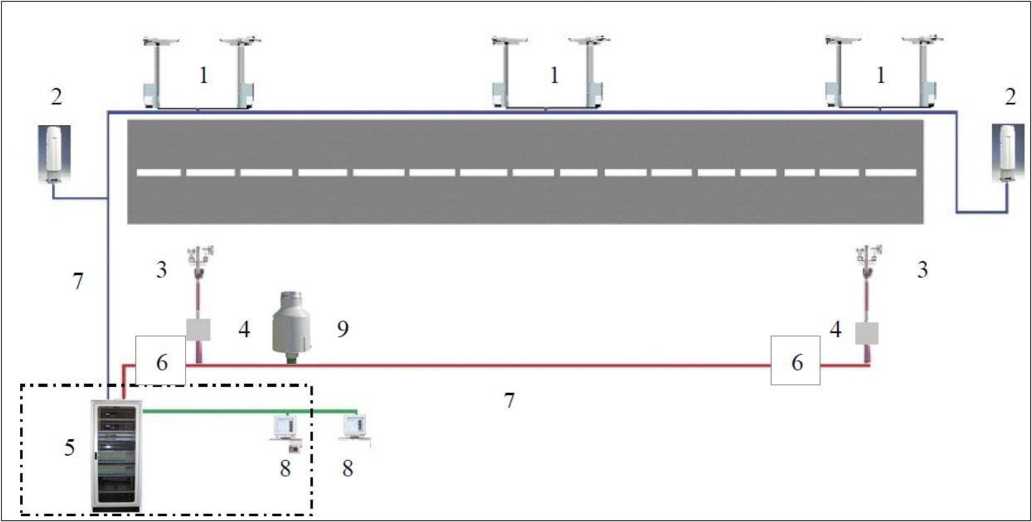

1 - ПИП метеорологической оптической дальности, 2 - ПИП ВНГО, 3 - ПИП скорости и направления воздушного потока, 4 - ПИП температуры и влажности воздуха,
5 - модуль центрального устройства, 6 - модуль преобразователей измерительных, 7 - линии связи, 8 - ПИП атмосферного давления, 9 - ПИП количества осадков
Рисунок 1 - Общая схема станций КРАМС-4 с указанием мест расположения ПИП:

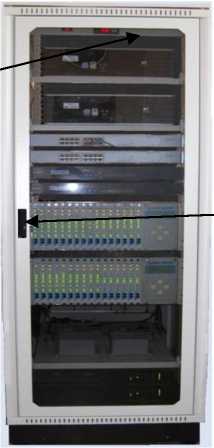

Место нанесения заводского номера и знака утверждения типа
Замки на корпусе
Рисунок 2 - Схема расположения замков станции КРАМС-4
Измерительные каналы станции КРАМС-4 комплектуются первичными измерительными преобразователями из таблицы 1.
Таблица 1 - Перечень первичных измерительных преобразователей метеорологических параметров станции КРАМС-4
|
Наименование канала измерений |
Первичные измерительные преобразователи |
|
Канал измерений влажности и температуры воздуха |
HMP45D HMP155 ИТВВ ТГА ДТВВ-01 |
|
Канал измерений атмосферного давления |
PMT16A PTB200 PTB330 БРС-1М БА-01 ДАДС-1 BARO-1 |
|
Канал измерений скорости воздушного потока |
WAA151/252 WMT700 WM30/ WMS302m ИПВ-01 Ветромер-1 ДВВ ДСНВ Пеленг СФ-03 |
|
Канал измерений направления воздушного потока |
WAV151/252 WMT700 WM30/ WMS302m ИПВ-01 Ветромер-1 ДВВ ДСНВ Пеленг СФ-03 |
|
Канал измерений ВНГО |
CL31/CL31m CT25K ДВО-2 РВО-5 СД-02-2006 SKYDEX-15 ДОЛ-2 |
|
Наименование канала измерений |
Первичные измерительные преобразователи |
|
Канал измерений метеорологической оптической дальности |
LT31 MITRAS FD12/FD12P FS11/FS11P PWD/PWD22m ФИ-3 ИМДВ-1 FD70 ДМДВ ОХТА ФИ-4 Пеленг СФ-01 Пеленг СЛ-03 Пеленг СЛ-03 |
|
Канал измерений количества осадков |
RG13/RG13H OTT Pluvio2 |
|
Преобразователи измерительные |
QML201/QML 201 (Сайма) WT серии 500 QLI50 WAC155 TMA155 |
Станции КРАМС-4 имеют автономное программное обеспечение «RUMTAB.00005-02», которое является полностью метрологически значимым. Автономное ПО «RUMTAB.00005-02» обеспечивает прием, обработку, отображение, анализ и архивирование результатов измерений, создание метеорологических сообщений, проверку состояния станций.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RU.HTAB.00005-02 | |
|
Номер версии (идентификационный номер) ПО |
Krams.exe |
13.ХХ1-1 |
|
Port.exe |
13.хх | |
|
Priem4.exe |
13.хх | |
|
TelgEdit.exe |
13.хх | |
|
View arx.exe |
13.хх | |
|
AB6.exe |
13.хх | |
|
View_sens.exe |
13.хх | |
|
Sens arx.exe |
13.хх | |
|
Diag.exe |
13.хх | |
|
Graphics.exe |
13.хх | |
|
1) Обозначение «х» не относится к метрологически значимой части ПО | ||
Таблица 3 - Метрологические характеристики
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК атмосферного давления |
PMT16A, РТВ330, РТВ220, БРС-1М, BARO-1 |
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 | ||
|
ДАДС-1 |
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 | |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 | ||
|
БА-01 |
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 | |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,33 | ||
|
ИК температуры воздуха |
HMP45D |
Диапазон измерений температуры, °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±0,2 ±0,4 | ||
|
HMP155 |
Диапазон измерений температуры, °С |
от -60 до +60 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±0,2 ±0,4 |
|
Наименование измерительног о канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК температуры воздуха |
ИТВВ |
Диапазон измерений температуры, °C |
от -60 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C:
|
±0,2 ±0,3 | ||
|
ДТВВ-01 |
Диапазон измерений температуры, °C |
от -60 до +60 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 | ||
|
ТГА |
Диапазон измерений температуры, °C |
от -60 до +60 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±(0,226-0,00281^) ±(0,055+0,0057-t1)) | ||
|
ИК относительно й влажности воздуха |
HMP45D, HMP155 |
Диапазон измерений относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:
|
±3 ±4 | ||
|
ИТВВ |
Диапазон измерений относительной влажности, % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерении относительной влажности, %:
|
н- н- | ||
|
ИК относительной влажности воздуха |
ДТВВ-01 |
Диапазон измерений относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерении относительной влажности, %
|
±2 ±5 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК относительной влажности воздуха |
ТГА |
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от -40 °С до +60 °С), % |
от 1 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:
|
±3 ±7,0 ±4,0 ±(3+0,008^ ф2)) ±(3+0,012- ф2)) | ||
|
ИК скорости воздушного потока |
ИПВ-01, WAA151, WAA252, WMT700, WM30/ WMS302m, ДВВ, ДСНВ |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: -в диапазоне от 0,5 до 5 м/с включ.; -в диапазоне св. 5 до 60 м/с |
±0,5 ±(0,3+0,04V3) | ||
|
Пеленг СФ-03 |
Диапазон измерений скорости воздушного потока, м/с |
от 1 до 55 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: -в диапазоне от 1 до 5 м/с включ.; -в диапазоне св. 5 до 55 м/с |
±0,5 ±(0,3+0,04^ V3)) | ||
|
Ветромер-1 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,7 до 55 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,05 ^V3)) |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК направления воздушного потока |
WAV151, WAV252, WMT700, WM30/ WMS302m, Ветромер-1 |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
Пеленг СФ-03 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±5° | ||
|
ИПВ-01 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока: -в диапазоне от 0,5 до 1 м/с включ.; - в диапазоне св. 1 м/c до 60 м/с |
±10° ±3° | ||
|
ДВВ, ДСНВ |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° | ||
|
ИК ВНГО |
CL31, ДОЛ-2, SKYDEX-15 |
Диапазон измерений высоты облаков, м |
от 10 до 7600 |
|
Пределы допускаемой погрешности измерений ВНГО:
от 10 до 100 м включ., м;
св. 100 до 7600 м, % |
±10 ±10 | ||
|
CL31m, CT25k, СД-02-2006, РВО-5, ДВО-2 |
Диапазон измерений ВНГО, м |
от 10 до 3000 | |
|
Пределы допускаемой погрешности измерений ВНГО:
от 10 до 100 м включ., м;
св. 100 до 3000 м, % |
±10 ±10 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК метеорологической оптической дальности |
LT31, MITRAS |
Диапазон измерений метеорологической оптической дальности, м |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:
|
±5 ±10 ±15 ±20 | ||
|
ФИ-4 |
Диапазон измерений метеорологической оптической дальности: м:
|
от 20 до 6000 от 45 до 10000 | |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:
|
±15 ±10 ±20 | ||
|
ФИ-3, Пеленг СФ-01, ИМДВ-1 |
Диапазон измерений метеорологической оптической дальности, м:
|
от 30 до 4000 от 40 до 6000 от 60 до 8000 | |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:
|
±15 ±10 ±7 ±10 ±20 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК метеорологической оптической дальности |
FS11/FS11P, FD12/FD12P, PWD/PWD22m, Пеленг СЛ-03 |
Диапазон измерений метеорологической оптической дальности, м |
от 10 до 20000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включ.; -в диапазоне св. 10000 до 20000 м |
±10 ±20 | ||
|
FD70 |
Диапазон измерений метеорологической оптической дальности, м |
от 10 до 50000 | |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:
|
±8 ±10 ±20 | ||
|
ДМДВ, ОХТА |
Диапазон измерений метеорологической оптической дальности, м |
от 10 до 20000 | |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:
|
±8 ±10 ±20 | ||
|
ИК количества осадков |
RG13, RG13H |
Диапазон измерений количества осадков, мм |
от 0,2 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±(0,2+0,05^X4)) | ||
|
Pluvio2 |
Диапазон измерений количества осадков, мм |
от 0,2 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±(1+0,0bX4)) |
-
1) t - Измеренное значение температуры, °С;
-
2) ф - Измеренное значение относительной влажности воздуха, %;
-
3) V - Измеренное значение скорости воздушного потока, м/с;
-
4) X - Измеренное значение количества осадков, мм
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Параметры электрического питания: -напряжение переменного тока, В |
220+22 | ||||
|
-частота переменного тока, Гц |
50+1 | ||||
|
Потребляемая мощность, В^А, не более |
2500 | ||||
|
Габаритные размеры, масса |
длина, |
ширина, |
высота, |
диаметр, |
масса, |
|
мм, |
мм, |
мм, |
мм, |
кг, | |
|
не более |
не более |
не более |
не более |
не более | |
|
Центральное устройство станции КРАМС-4 |
2100 |
700 |
1900 |
— |
686 |
|
Измерители влажности и температуры HMP45D |
— |
— |
235 |
24 |
0,35 |
|
Измерители влажности и температуры HMP155 |
— |
— |
235 |
24 |
0,18 |
|
Термогигрометр авиаметеорологический ТГА: -датчик HMP155 |
240 |
25 |
0,18 | ||
|
-пульт управления |
230 |
185 |
85 |
— |
1,3 |
|
-модуль связи |
150 |
150 |
60 |
— |
1,3 |
|
-модуль сопряжения |
200 |
200 |
120 |
— |
2,8 |
|
Датчик влажности-температуры ДТВВ-01 |
330 |
70 |
35 |
— |
0,25 |
|
Измеритель температуры и влажности воздуха ИТВВ |
— |
— |
265 |
25 |
0,1 |
|
Преобразователи скорости воздушного потока WAA151/252 |
— |
— |
240/270 |
90/90 |
0,57/0,85 |
|
Преобразователи направления воздушного потока WAV151/252 |
— |
— |
240/260 |
90/90 |
0,57/0,80 |
|
Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700 |
— |
250 |
350 |
285 |
2,00 |
|
Преобразователи скорости и направления воздушного потока WM30 |
— |
— |
300/355 |
90/90 |
0,66/0,85 |
|
Анеморумбометры «Ветромер-1»: Преобразователь скорости и направления воздушного | |||||
|
потока |
410 |
240 |
460 |
— |
2 |
|
Пульт дистанционный |
240 |
130 |
50 |
— |
0,3 |
|
Блок питания |
110 |
75 |
75 |
— |
0,5 |
|
Измерители параметров ветра И! 1В-01 |
— |
— |
500 |
300 |
2,50 |
|
Датчик скорости и направления ветра ДВВ: |
550 |
— |
173 |
37 |
1,1 |
|
Датчик скорости и направления ветра ДСНВ: -диаметр флюгарки |
— |
— |
— |
330 |
3,4 |
|
-высота |
— |
— |
375 |
— | |
|
Анеморумбометр Пеленг СФ-03: -анемометр |
375 |
325 |
325 |
1,1 | |
|
-румбометр |
554 |
626 |
87 |
— |
1,6 |
|
-блок питания |
155 |
300 |
230 |
— |
4,6 |
|
-блок измерения (с траверсой) |
125 |
890 |
165 |
— |
4,0 |
|
Наименование характеристики |
Значение | ||||
|
Габаритные размеры, масса |
длина, |
ширина, |
высота, |
диаметр, |
масса, |
|
мм, |
мм, |
мм, |
мм, |
кг, | |
|
не более |
не более |
не более |
не более |
не более | |
|
Датчики давления PMT16A |
82 |
25 |
14 |
— |
0,9 |
|
Барометры цифровые серии PTB200 |
120 |
145 |
65 |
— |
0,95 |
|
Барометры цифровые PTB330 |
183 |
116 |
77 |
— |
1,5 |
|
Барометры рабочие сетевые БРС-1М |
205 |
180 |
65 |
— |
2,0 |
|
Барометр авиаметеорологический БА-01 |
185 |
230 |
85 |
— |
1,39 |
|
Датчик атмосферного давления ДАДС-1 |
134 |
117 |
93 |
— |
от 0,75 до 1,05 |
|
Датчик давления BARO-1 |
30 |
5 |
50 |
— |
0,50 |
|
Измерители высоты облаков CL31 |
245 |
220 |
1190 |
— |
18,5 |
|
Измерители высоты облаков CL31m |
298 |
219 |
670 |
16,4 | |
|
Измерители облачности Пеленг СД-02-2006 |
1300 |
700 |
350 |
— |
50,0 |
|
Датчики высоты облаков CT25K |
378 |
447 |
1335 |
— |
18,5 |
|
Измерители высоты облаков ДВО-2: Приемник |
610 |
570 |
600 |
70,0 | |
|
Передатчик |
610 |
570 |
600 |
— |
70,0 |
|
Блок измерительный |
490 |
495 |
170 |
— |
9,0 |
|
Пульт дистанционный |
240 |
190 |
90 |
— |
3,5 |
|
Регистраторы высоты облаков РВО-5: Приемник |
540 |
740 |
530 |
30,0 | |
|
Передатчик |
540 |
675 |
530 |
— |
33,0 |
|
Блок сопряжения |
275 |
330 |
40 |
— |
10,0 |
|
Пульт дистанционный |
250 |
250 |
80 |
— |
2,0 |
|
Прибор измерения высоты облачности SKYDEX-15 |
— |
— |
855 |
530 |
45 |
|
Датчик облаков лазерный ДОЛ-2: -устройство приемопередающее |
360 |
510 |
960 |
— |
41,0 |
|
-блок управления |
330 |
260 |
140 |
— |
4,5 |
|
Трансмиссометры LT31 Приемник |
1022 |
420 |
2685 |
85,0 | |
|
Передатчик |
1022 |
420 |
2685 |
— |
82,0 |
|
Трансмиссометры MITRAS Приемник |
980 |
225 |
390 |
— |
35,0 |
|
Передатчик Измерители дальности видимости ФИ-3: |
240 |
270 |
820 |
16,0 | |
|
Блок фотометрический |
210 |
215 |
500 |
— |
7,0 |
|
Блок отражательный |
185 |
85 |
220 |
— |
2,5 |
|
Блок индикации Шит сетевой |
180 |
220 |
120 |
— |
5,0 |
П Продолжение таблицы 4
|
Наименование характеристики |
Значение | ||||
|
длина, |
ширина, |
высота, |
диаметр, |
масса, | |
|
Габаритные размеры, масса |
мм, |
мм, |
мм, |
мм, |
кг, |
|
не более |
не более |
не более |
не более |
не более | |
|
Измерители метеорологической дальности видимости ИМДВ-01: Излучатель |
1186 |
370 |
1548 |
53,0 | |
|
Приемник |
1186 |
370 |
1548 |
— |
53,5 |
|
Блок электроники |
255 |
386 |
470 |
— |
15,5 |
|
Блок сопряжения |
265 |
186 |
94 |
— |
0,9 |
|
Блок управления и индикации |
330 |
275 |
40 |
— |
10,0 |
|
Нефелометры FD12/FD12P |
980 |
1650 |
2100 |
— |
20,0 |
|
Нефелометры FS11 |
— |
900 |
2800 |
— |
37,0 |
|
Нефелометры PWD/ PWD22m |
404 |
695 |
199 |
— |
3,0 |
|
Нефелометр FD70 -измерительный блок |
883 |
551 |
354 |
6 | |
|
-интерфейсный блок |
320 |
380 |
885 |
25 | |
|
Датчик метеорологической дальности видимости ДМДВ |
385 |
780 |
152 |
— |
4 |
|
Датчик метеорологической дальности видимости ОХТА |
385 |
780 |
152 |
— |
4 |
|
Измеритель дальности видимости ФИ-4: -БФ |
250 |
270 |
820 |
— |
17,0 |
|
-БО |
115 |
356 |
200 |
— |
4,0 |
|
-БУ |
330 |
270 |
150 |
— |
4,5 |
|
Прибор для измерения метеорологической дальности видимости Пеленг СФ-01: -блок электроники с кожухом |
470 |
250 |
386 |
15,0 | |
|
-блок сопряжения |
115 |
262 |
188 |
— |
1,0 |
|
-блок защиты модема |
33 |
88 |
45 |
— |
0,07 |
|
-излучатель с колонкой |
1640 |
1206 |
375 |
— |
53,0 |
|
-приемник с колонкой |
1640 |
1206 |
375 |
— |
53,5 |
|
Нефелометр Пеленг СЛ-03 |
500 |
820 |
2600 |
— |
45 |
|
Осадкомеры RG13/RG13H |
— |
— |
390 |
300 |
2,5 |
|
Датчики атмосферных осадков Pluvio2 |
— |
— |
850 |
480 |
15 |
|
Преобразователи измерительные: QML201/QML201 (Сайма); |
191 |
96 |
54 |
0,5 | |
|
WT500; |
57 |
125 |
80 |
— |
0,4 |
|
QLI50; |
207 |
138 |
62 |
— |
1,2 |
|
TMA155 |
127 |
82 |
58 |
— |
1,5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации центрального устройства: | |
|
-температура воздуха, °C |
от +5 до +40 |
|
-относительная влажность воздуха, % |
от 0 до 100 |
|
-атмосферное давление, гПа |
от 600 до 1100 |
|
Условия эксплуатации измерительных каналов и | |
|
оборудования, размещаемого на открытом воздухе: | |
|
-температура воздуха, °C |
от -50 до +50 |
|
-относительная влажность воздуха, % |
от 0 до 100 |
|
-атмосферное давление, гПа |
от 600 до 1100 |
|
Условия эксплуатации измерительных каналов с | |
|
ПИП ДТВВ-01, HMP155, размещаемых на | |
|
открытом воздухе: | |
|
-температура воздуха, °C |
от -60 до +60 |
|
-относительная влажность воздуха, % |
от 0 до 100 |
|
-атмосферное давление, гПа |
от 600 до 1100 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
наносится методом лазерной гравировки на корпус центрального устройства в виде наклейки, а также типографским способом на титульный лист Руководства по эксплуатации ИТАВ.416311.005РЭ.
Комплектность средства измеренийТаблица 6 - Комплектность станции КРАМС-4
|
Наименование |
Обозначение |
Количество |
|
Станция комплексная радиотехническая аэродромная метеорологическая |
КРАМС-4* |
1 шт. |
|
Руководство по эксплуатации |
ИТАВ.416311.005РЭ |
1 экз. |
|
Формуляр |
ИТАВ.416311.005ФО |
1 экз. |
|
*Количество и состав измерительных каналов конкретной станции КРАМС-4 указывается в ее формуляре. | ||
приведены в разделе 2 «Описание и работа составных частей станции КРАМС-4» Руководства по эксплуатации ИТАВ.416311.005РЭ.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - V107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
ИТАВ.416311.005-01ТУ «Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Институт радарной метеорологии»
(ООО «ИРАМ»)
ИНН 4703149837
Адрес: 188685, Ленинградская область, Всеволожский район, поселок Воейково, дом 15
Телефон (факс): 8(81370) 75-171
Web-сайт: www.iram.ru
E-mail: iram@iram.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314555
