МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

04 сентября 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _4 »    cem__p>   2025 Г. № 19_0

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1 Регистрационный № 83613-21                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Киловольтметры цифровые ПКВТ (далее - киловольтметры) предназначены для измерений напряжения переменного и постоянного тока.

Описание средства измерений

Конструктивно киловольтметры состоят из делителя напряжения и блока индикации. В модификациях ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1 делитель напряжения и блок индикации выполнены в едином корпусе, а в модификациях ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 в отдельных, соединяемых между собой кабелем.

Делитель напряжения киловольтметров выполнен в цилиндрическом электроизоляционном корпусе, заполненном жидким диэлектриком, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. В модификациях ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1 блок индикации встроен в основание делителя, а в модификациях ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 конструктивно выполнен в прямоугольном корпусе с ручкой для переноски. Для отображения результатов измерений блок индикации снабжен ЖК-дисплеем.

Принцип действия киловольтметров основан на методе емкостно-омического деления с последующей передачей сигнала измерительной информации на устройство обработки и отображения полученных результатов.

К данному типу киловольтметров относятся следующие модификации: ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М, ПКВТ С100М1, ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0, которые отличаются диапазонами измеряемых напряжений, метрологическими и техническими характеристиками.

Рабочее положение киловольтметров - вертикальное.

На нижней панели блока индикации для модификаций ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1, на задней панели блока индикации и основании делителя напряжения для модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 киловольтметры имеют шильдики с напечатанными на них заводскими номерами в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр средства измерений.

Киловольтметры пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса.

Нанесение знака поверки на киловольтметр не предусмотрено.

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа, нанесения заводского номера и знака поверки приведены на рисунках 1 - 4.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки

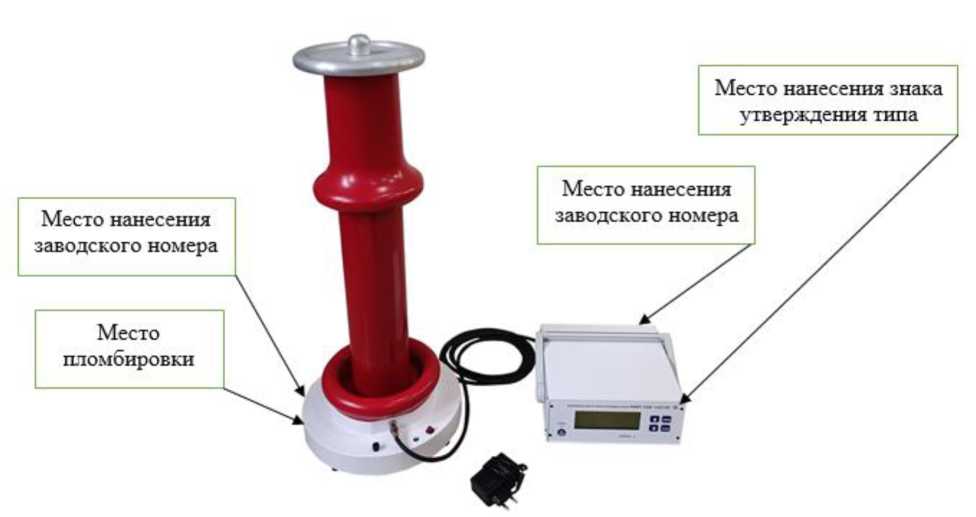

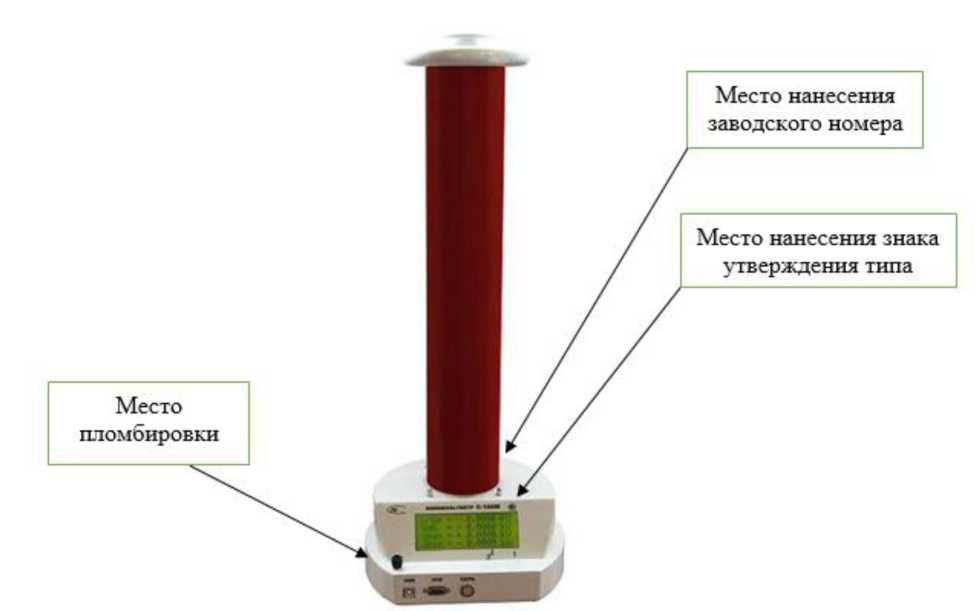

Рисунок 1 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ С196М, ПКВТ С197М и ПКВТ С100М

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки

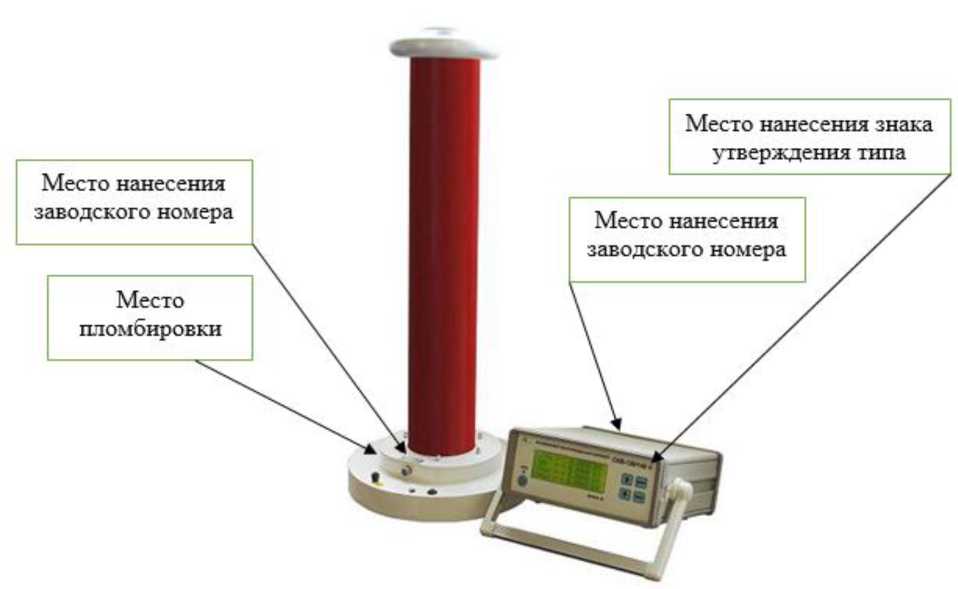

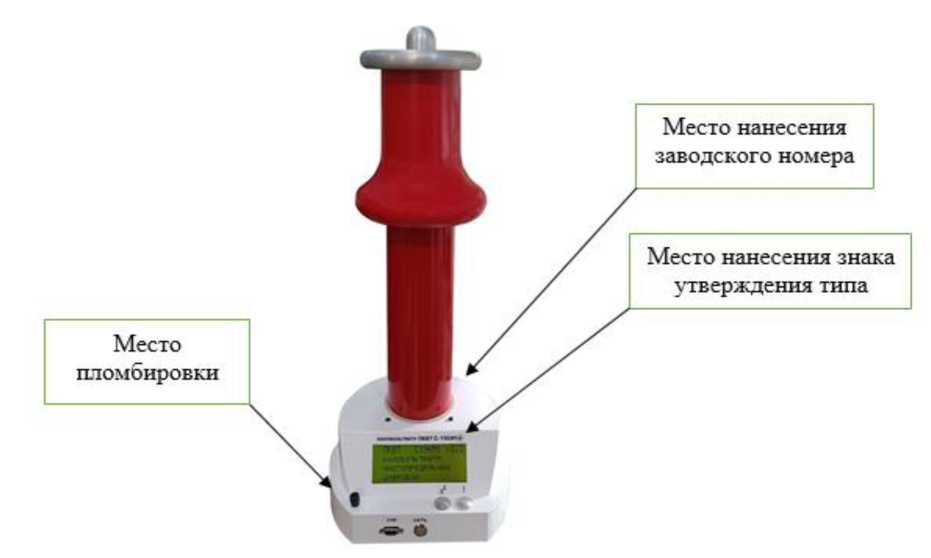

Рисунок 2 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5 и ПКВТ СКВ-120/140-1,0

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки

Рисунок 3 - Общий вид и обозначение мест пломбировки от несанкционированного доступа

модификаций ПКВТ С196М1, ПКВТ С197М1 и ПКВТ С100М1

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбировки

Рисунок 4 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного . обеспечения

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

наносится методом трафаретной печати на этикетку, наклеиваемую на нижнюю панель блока индикации для модификаций ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М, ПКВТ С100М1, методом трафаретной печати на лицевую панель для модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 и типографским способом на титульный лист паспорта.

аблица 4 - Комплектность средства измерений

приведены в п. 6 «Руководство по эксплуатации» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц»

Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ТУ 26.51.43-003-22378101-2021 «Киловольтметры цифровые ПКВТ. Технические условия»

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: +7 (8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Изготовитель

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: +7 (8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639

Лист № 1 Регистрационный № 86489-22                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Аппараты высоковольтные испытательные АВИЦ-СНЧ (далее - аппараты) предназначены для воспроизведений и измерений напряжения постоянного тока, для измерений силы постоянного тока при испытаниях электрической прочности изоляции силовых кабелей и твёрдых диэлектриков, генерирования и индикации напряжения синусоидальной формы сверхнизкой частоты для диэлектриков с изоляцией из сшитого полиэтилена и индикации потребляемого зарядного тока кабельных линий с изоляцией из сшитого полиэтилена.

Описание средства измерений

Принцип действия аппаратов основан на преобразовании напряжения переменного тока 220 В от сети питания через повышающий трансформатор в напряжение постоянного тока, регулируемое автотрансформатором.

Аппараты представляют собой переносной прибор, состоящий из двух блоков, блока высоковольтного и блока управления, которые соединены между собой интерфейсным кабелем.

Конструктивно блок высоковольтный выполнен в прямоугольном металлическом корпусе с выводом высокого напряжения и снабжен встроенными разрядными резисторами для снятия заряда с ёмкостной нагрузки. Блока управления выполнен в пластиковом кейсе, снабженным крышкой и ручкой для переноски. На лицевой панели блока управления располагаются органы управления, ЖК-дисплей и разъем питания.

Аппарат является регулируемым высоковольтным источником напряжения со встроенными измерителями напряжения и силы тока.

Измерение напряжения производится с помощью встроенного в блок высоковольтный емкостно-омического делителя напряжения, а измерение силы тока производится с помощью шунта.

Аппараты выпускаются в следующих модификациях: АВИЦ-40-СНЧ и АВИЦ-60-СНЧ, которые отличаются диапазонами измеряемых напряжений, силы тока и техническими характеристиками.

На задней панели блока управления и боковой панели блока высоковольтного аппараты имеют табличку с напечатанными на ней заводскими номерами в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.

Аппараты пломбируются от несанкционированного доступа нанесением наклеек на боковую часть корпуса блока высоковольтного и винт фиксации лицевой части блока управления, расположенный сбоку на нем.

Рабочее положение аппаратов - вертикальное.

Нанесение знака поверки на аппарат не предусмотрено.

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа приведены на рисунке 1.

Место нанесения знака утверждения типа

Место пломбировки

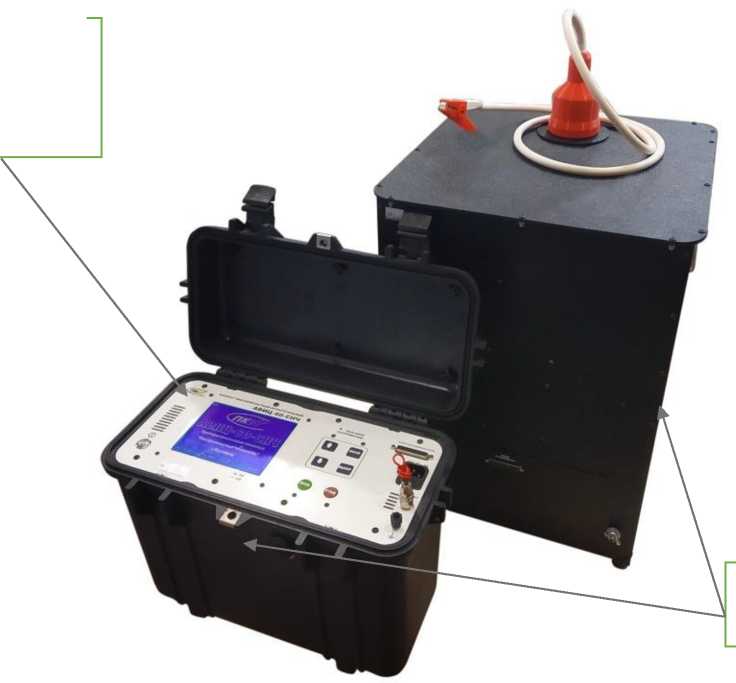

Рисунок 1 - Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного . обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на лицевую панель блока управления и печатным способом на титульный лист паспорта.

Таблица 4 - Комплектность средства измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ТУ 26.51.66-016-22378101-2020.     Аппараты высоковольтные испытательные

АВИЦ-СНЧ. Технические условия

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: +7 (8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: +7 (8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Лист № 1 Регистрационный № 88935-23                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплекты измерительные К540 (далее - комплекты) предназначены для измерений силы тока, напряжения и мощности в однофазных, трёхфазных, трёхпроводных и четырёхпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.

Описание средства измерений

Комплект представляет собой переносной прибор, выполненный в виде моноблока в металлическом корпусе, окрашенного в черный цвет. На лицевой панели расположены разъёмы для подключения, дисплей и функциональные клавиши. Лицевая панель закрывается крышкой, к которой прикреплена сумка с принадлежностями и документацией.

Принцип действия основан на измерении силы тока и напряжения переменного тока с последующим аналого-цифровым преобразованием измеренных значений и выводом результатов измерений на ЖК-дисплей. Основываясь на данных, полученных в результате измерений силы тока и напряжения переменного тока, путём суммирования произведений их мгновенных значений, рассчитывается активная мощность. Измеренные значения напряжения, силы тока и активной мощности отображаются на жидкокристаллическом дисплее по трём фазам одновременно.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на корпус комплекта, методом ударно-точечной маркировки и имеет цифровое обозначение.

Общий вид комплекта К540 представлен на рисунке 1. Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.

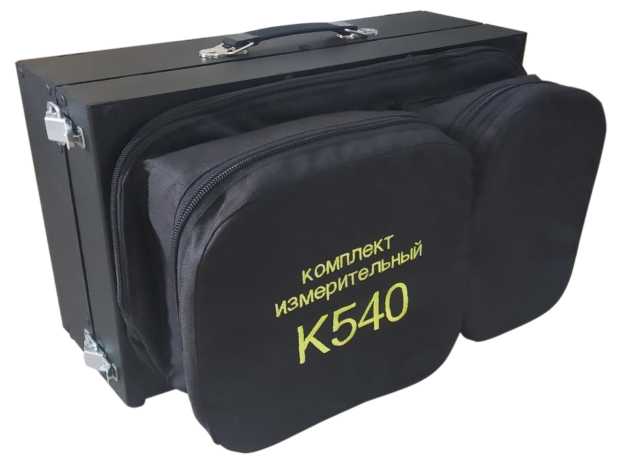

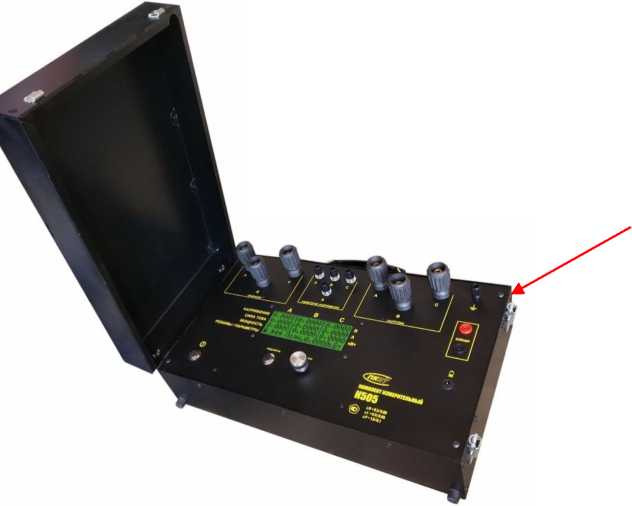

Рисунок 1 - Общий вид комплекта К540

Место пломбирования от несанкционированного доступа

Место нанесения знака утверждения типа

Место нанесения заводского номера

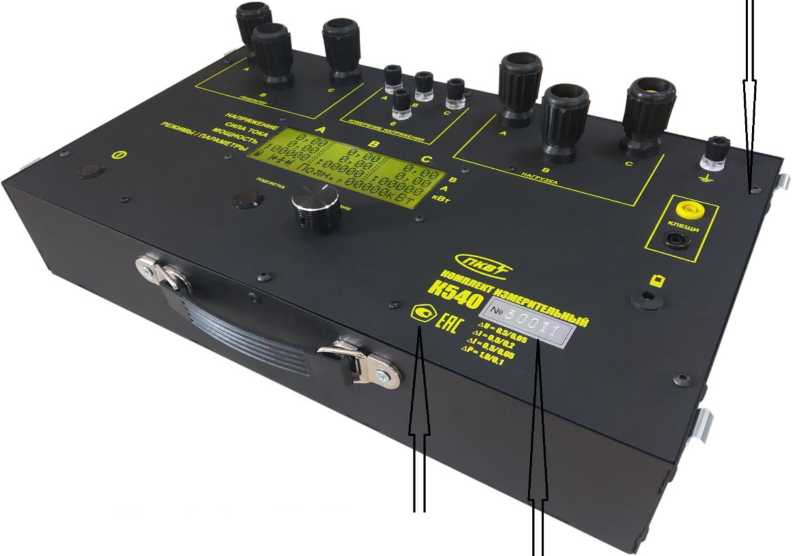

Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера

Программное обеспечение Комплект имеет встроенное программное обеспечение (ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым.

Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения_________

Таблица 2 - Метрологические характеристики_____

Таблица 3 - Основные технические характеристики

наносят на лицевую панель комплекта К540 методом трафаретной печати и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений _________________________________

Сведения о методиках (методах) измерений приведены в п.4 технических условий ТУ 4221-021-22378101-2022.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 03.09.2021 №1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10^-1 до 2^ 10⁹ Гц

Приказ Росстандарта от 17.03.2022 №668 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока

от 140^-8 до 100 А в диапазоне частот от 1 • 10^-1 до 1 • 10⁶ Гц

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4221-021-22378101-2022 Комплекты измерительные К540. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Изготовитель

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб.1

Телефон: +7(8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Лист № 1 Регистрационный № 69682-17                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Аппараты высоковольтные испытательные УПУ (далее - аппараты) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.

Описание средства измерений

Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети 220 В с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (встроенного высоковольтного диодного столба) -в напряжение постоянного тока. В высоковольтном трансформаторе предусмотрено автоматическое подключение высоковольтного диодного столба, что позволяет аппаратам функционировать в режиме однополупериодного высоковольтного выпрямителя для генерирования напряжения постоянного тока с внешней балластной емкостью не менее 25 нФ. Аппараты снабжены встроенным разрядным устройством для снятия заряда с емкостного объекта. Измерение выходного напряжения и тока нагрузки осуществляется с помощью делителя напряжения и токового шунта, от которых сигналы после преобразования АЦП и их математической обработки поступают на цифровой индикатор. На цифровом индикаторе отображаются следующие данные:

• - время до окончания испытания, режимы испытания, предельные значения измеряемых величин;

• - скорость подъема напряжения, тип нагрузки.

Управление аппаратом осуществляется с помощью клавиатуры и графического жидкокристаллического (ЖК) индикатора.

Аппараты выполнены в металлическом корпусе с последующей окраской. Аппараты имеют ручку для переноски и установки на поверхности.

Рабочее положение - горизонтальное.

В аппаратах предусмотрены специальные меры, обеспечивающие безопасность проведения работ.

К ним относятся:

• - ограничение воспроизведения высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;

• - ручное аварийное отключение при помощи кнопки подачи питания;

• - индикация наличия высокого напряжения.

Аппараты выпускаются в следующих модификациях УПУ-1, УПУ-6, УПУ-10М, УПУ-15, УПУ-21, которые отличаются максимальным выходным напряжением и силой постоянного и переменного тока, а также пределами допускаемой относительной основной погрешности измерений.

Аппараты предназначены для проведения испытаний и диагностирования изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Общий вид средства измерений приведен на рисунке 1.

Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

АППАРАТ ВЫСОКОВОЛЬТНЫЙ ИСПЫТАТЕЛЬНЫЙ

УПУ-1 ©

О ВЫСОКОЕ НАПРЯЖЕНИЕ

Е еГ ® S

⁴——_J

УПУ-1

УПУ-6 ©

О ВЫСОКОЕ НАПРЯЖЕНИЕ

УПУ-6

АППАРАТ ВЫСОКОВОЛЬТНЫЙ ИСПЫТАТЕЛЬНЫЙ

УПУ-1 ОМ ©

О ВЫСОКОЕ НАПРЯЖЕНИЕ 'аГе'

® S

⁴——_7

УПУ-10М

АППАРАТ ВЫСОКОВОЛЬТНЫЙ ИСПЫТАТЕЛЬНЫЙ

УПУ-15 ©

о ВЫСОКОЕ НАПРЯЖЕНИЕ

а а a s

⁴——_>

УПУ-15

УПУ-21

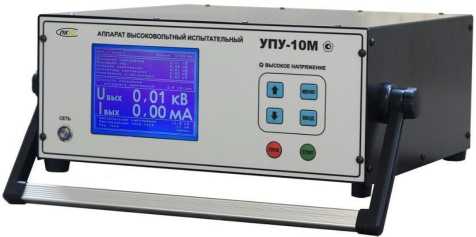

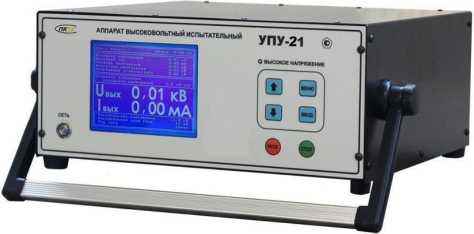

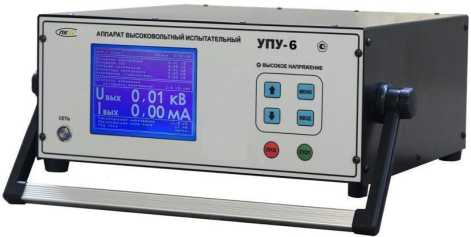

Рисунок 1 - Общий вид средства измерений

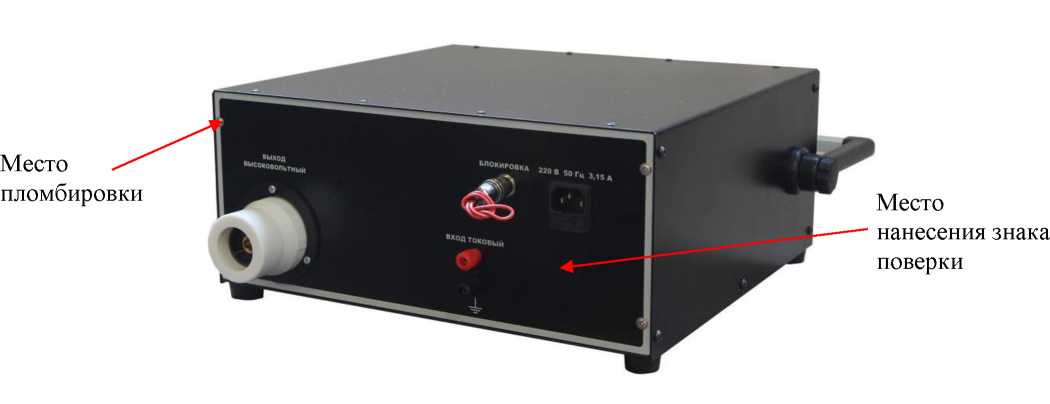

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки

В аппаратах используется программное обеспечение (далее - ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.

ПО аппаратов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция аппаратов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель аппарата и типографским способом на титульный лист паспорта.

Таблица 4 - Комплектность средства измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия

8.832-2013 ГСИ. Государственная поверочная схема для напряжения переменного тока промышленной частоты

средств измерений

Гц измерений

измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10^-1 до 140⁶ Гц ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10 в ст. минус 16 до 30 А

ТУ 4221-010-22378101-2017. Аппараты высоковольтные испытательные УПУ. Технические условия

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: +7 (8442) 52-52-08

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Лист № 1 Регистрационный № 76940-19                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Аппараты испытания жидких диэлектриков АВИМ (далее - аппараты) предназначены для измерений напряжения переменного тока промышленной частоты.

Описание средства измерений

Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора.

Аппарат состоит из единого блока и представляет собой переносной прибор.

Измерение выходного дифференциального напряжения осуществляется с помощью АЦП, подключенного через делители напряжения непосредственно к высоковольтным выводам аппарата. Измеренное напряжение отображается на жидкокристаллическом дисплее.

Аппараты предназначены для испытания образцов электроизоляционных жидких материалов на пробой в автоматическом режиме. В процессе испытания и после него на дисплее отображается следующая информация: время, оставшееся до включения следующей подачи высокого напряжения, напряжения пробоя образца для каждого предыдущего измерения из серии, среднее значение напряжения пробоя, среднеквадратическое отклонение результатов измерений, коэффициент вариации, а также параметры испытания.

Образец с электроизоляционной жидкостью помещается в испытательную ёмкость объёмом 300 мл. Перемешивание образца осуществляется с помощью магнитной мешалки, которая помещается на дно измерительной ёмкости. Зона высоковольтных электродов защищена крышкой со стеклянным окном и блокировочным контактом, исключающими попадание оператора под высокое напряжение. Боковые поверхности корпуса снабжены вентиляционными отверстиями. Для исключения изменений, возникающих в образце вследствие образования высоковольтной дуги при пробое, аппарат имеет малое время отключения при пробое - не более 100 мкс.

Рабочее положение аппарата - горизонтальное.

Аппараты выпускаются в следующих модификациях АВИМ-65, АВИМ-65П, АВИМ-90, АВИМ-90П, которые отличаются максимальным выходным напряжением переменного тока, а также так же наличием печатающего устройства (модификации с буквой «П»).

Аппараты предназначены для проведения испытаний на пробой жидких диэлектриков по ГОСТ 6581-75.

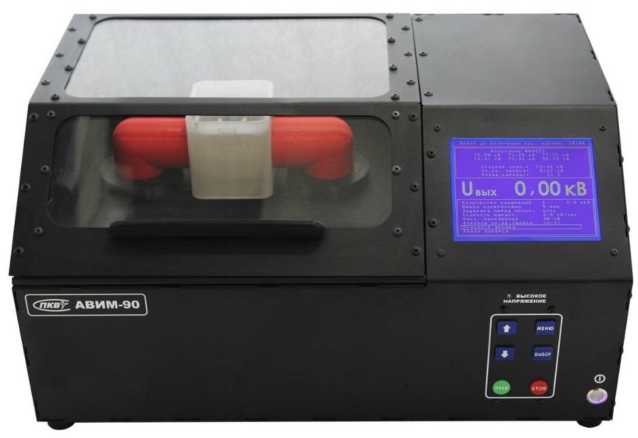

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель аппарата и титульный лист паспорта.

Таблица 4 - Комплектность средства измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

ТУ 4221-007-22378101-2019 Аппараты испытания жидких диэлектриков АВИМ. Технические условия

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии») ИНН 3444208246

Юридический адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: (8442)52-52-08

Изготовитель

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии») ИНН 3444208246

Адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: (8442)52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 77209-20                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплекты измерительные К505 (далее - комплекты) предназначены для измерений напряжения и силы переменного тока промышленной частоты и активной мощности в однофазных и трёхфазных трёхпроводных и четырёхпроводных цепях переменного тока промышленной частоты при равномерной и неравномерной нагрузках фаз.

Описание средства измерений

Комплекты состоят из единого блока, выполненного в металлическом корпусе с крышкой. С внешней стороны к крышке прикреплена сумка с принадлежностями и документацией. Комплекты представляют собой переносной прибор.

На передней панели комплекта расположены органы коммутации, управления и индикации.

Комплекты позволяют измерять силу тока по фазам непосредственно, с помощью измерительных трансформаторов с номинальным вторичным током 5 А или с помощью клещей - преобразователей тока с коэффициентом преобразования 10 мВ/А или 1 мВ/А.

Измерение напряжения и силы тока осуществляется с помощью многоканального АЦП, подключенного через делители напряжения и через трансформаторы тока, соответственно, к выводам всех трёх фаз комплекта. Мгновенные выборки напряжения и силы тока по всем фазам происходят одновременно. Измерение активной мощности производится путём суммирования произведений мгновенных значений напряжения и силы тока с учётом их алгебраических знаков. Измеренные значения напряжения, силы тока и активной мощности для всех трёх фаз отображается на жидкокристаллическом дисплее одновременно.

Рабочее положение комплекта - любое.

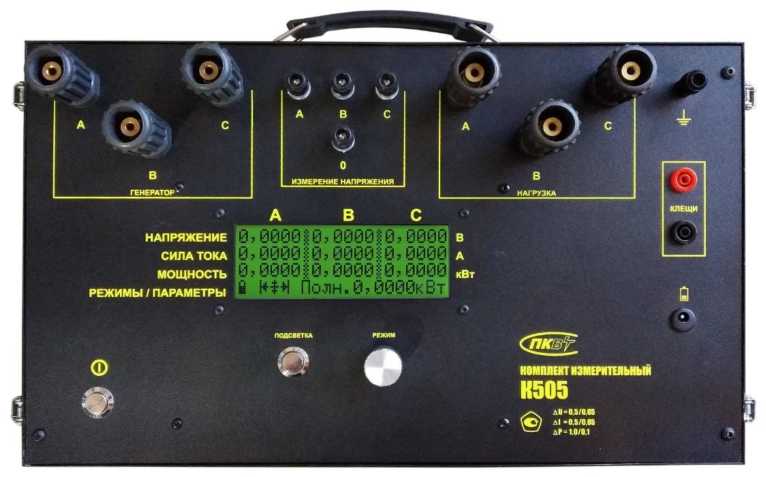

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель комплекта и титульный лист паспорта.

Таблица 4 - Комплектность средства измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4221-004-22378101-2019. Комплекты измерительные К505. Технические условия

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии»

(ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб. 1

Телефон: +7(8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13
