ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

29 августа 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению, к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »               2025 г. № _^s__

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Место осуществления деятельности Изготовителя		Заявитель
					Прежний адрес	Новый адрес
1	2	3	4	5	6	7	8
1.	Счетчики электрической энергии однофазные многофункциональные	«КАСКАД- 11»	75517-19	Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск	Адрес: 369000, Карачаево-Черкесская Республика, г. Черкесск, Северная часть города	Адрес места осуществления деятельности: 369000, Россия, КЧР, Г. Черкесск, ул. Демиденко 192/1	Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск
2.	Счетчики электрической энергии однофазные многофункциональные	«КАСКАД- 12-МТ»	61790-15	Открытое акционерное общество «КАСКАД» ОАО «КАСКАД»), г. Черкесск	Адрес: 369000, Россия, КЧР, г. Черкесск, Северная часть города	Адрес места осуществления деятельности: 369000, Россия, КЧР, Г. Черкесск, ул. Демиденко 192/1	Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск
3.	Счетчики электрической энергии трехфазные многофункциональные	КАСКАД- 331	89550-23	Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск	Адрес: 369000, Карачаево-Черкесская Республика, г. Черкесск, Северная часть города	Адрес места осуществления деятельности: 369000, Карачаево-Черкесская Республика, г. Черкесск, ул. Демиденко, зд. 192/1	Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск
4.	Счетчики электрической энергии трехфазные многофункциональные	«КАСКАД- 32-МТ»	70464-18	Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск	Адрес: 369000, Карачаево-Черкесская Республика, г. Черкесск, Северная часть города	Адрес места осуществления деятельности: 369000, Карачаево-Черкесская Республика, г. Черкесск, ул. Демиденко, зд. 192/1	Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск

---

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   _В1^У_^_ 2025 г. №      1

Регистрационный № 70464-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные «КАСКАД-32-МТ»

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные «КАСКАД-32-МТ» (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).

В состав счетчиков могут входить до четырех отдельных гальванически развязанных от сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискретных входов.

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

@@(4)®®(7)®  ® ® (П) ®

КАСКАД-32-МТ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХ- Х Ф Тип счетчика

Ф Тип корпуса

W31 - для установки на щиток, модификация 1

W32 - для установки на щиток, модификация 2

W33 - для установки на щиток, модификация 3

D31 - для установки на DIN-рейку, модификация 1

D33 - для установки на DIN-рейку, модификация 3

D34 - для установки на DIN-рейку, модификация 4

D35 - для установки на DIN-рейку, модификация 5

SP31 - для установки на опору ЛЭП, модификация 1

Ф Класс точности

A1 - класс точности 1 по ГОСТ 31819.21-2012

A0.5 - класс точности 0,5S по ГОСТ 31819.22-2012

A1R1 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012

A1R2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.23-2012

A0.5R1  - класс точности	0,5S	по	ГОСТ	31819.22-2012	и	класс	точности	1
по ГОСТ 31819.23-2012 A0.5R2  - класс точности	0,5S	по	ГОСТ	31819.22-2012	и	класс	точности	2
по ГОСТ 31819.23-2012 A0.2R1  - класс точности	0,2S	по	ГОСТ	31819.22-2012	и	класс	точности	1
по ГОСТ 31819.23-2012 A0.2R2  - класс точности	0,2S	по	ГОСТ	31819.22-2012	и	класс	точности	2

по ГОСТ 31819.23-2012

Ф Номинальное напряжение

57,7 - 57,7 В

220 - 220 В

230 - 230 В

Ф Базовый ток

• 1 - 1 А

5 - 5 А

10 - 10 А

Ф Максимальный ток

10А - 10 А

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

Ф Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

® Первый интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9) PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

® Второй интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9) PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (от 1 до 9) E - интерфейс Ethernet

RFWF - радиоинтерфейс WiFi

RFLT - радиоинтерфейс LTE

(Нет символа) - интерфейс отсутствует

® Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС

P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

® Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов (от 1 до 4)

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической сети

O - оптопорт

Qn - дискретный выход, где n - количество выходов (от 1 до 4)

Vn - электронная пломба, где n может принимать значения:

• 1 - электронная пломба на корпусе

• 2 - электронная пломба на крышке зажимов

• 3 - электронные пломбы на корпусе и крышке зажимов

Z - резервный источник питания

(Нет символа) - дополнительные функции отсутствуют

© Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазных токов;

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мгновенной мощности по каждой фазе;

- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе.

Счетчики, у которых в условном обозначении присутствуют символы «SN» или «TN», дополнительно позволяют отслеживать наличие тока в цепи нейтрали.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - заводского номера счетчика (до 30 символов);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

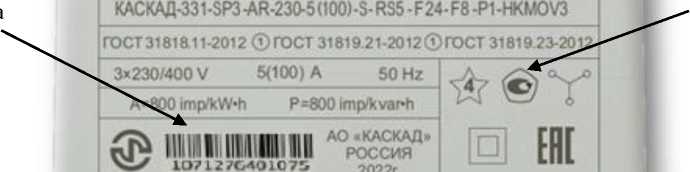

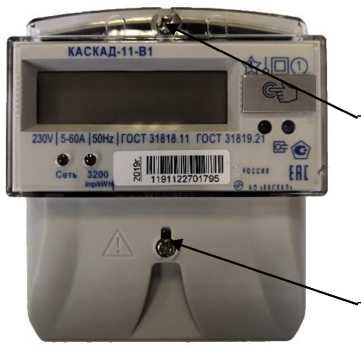

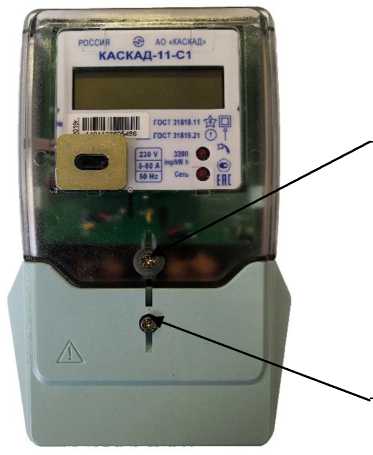

Общий вид средства измерений представлен на рисунках 1 - 9.

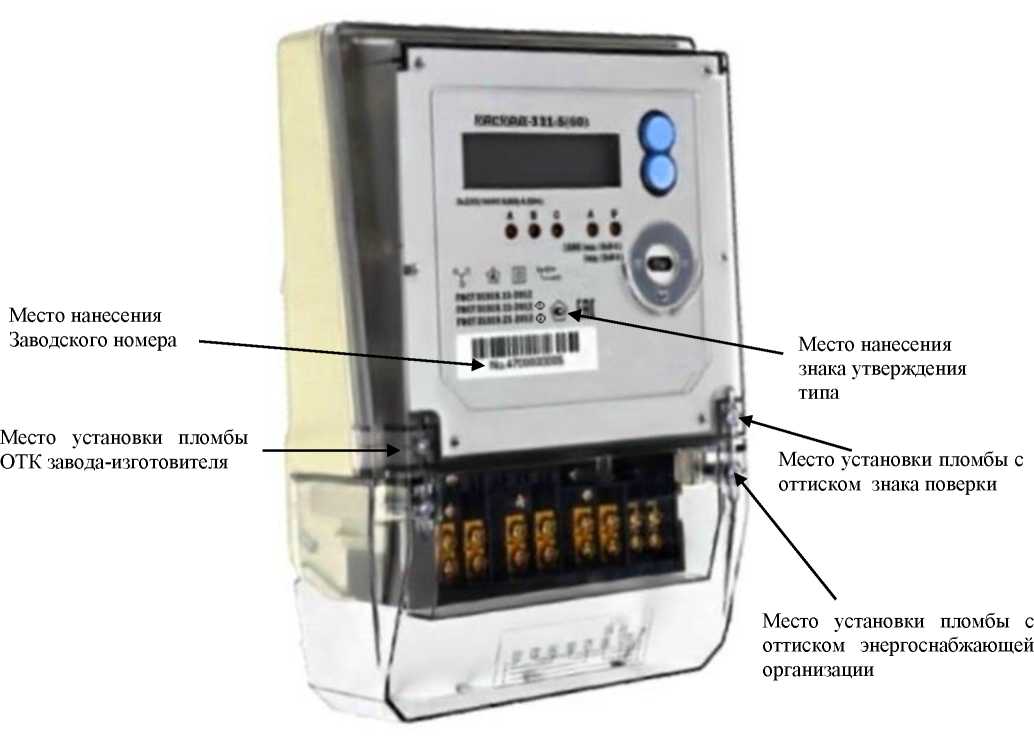

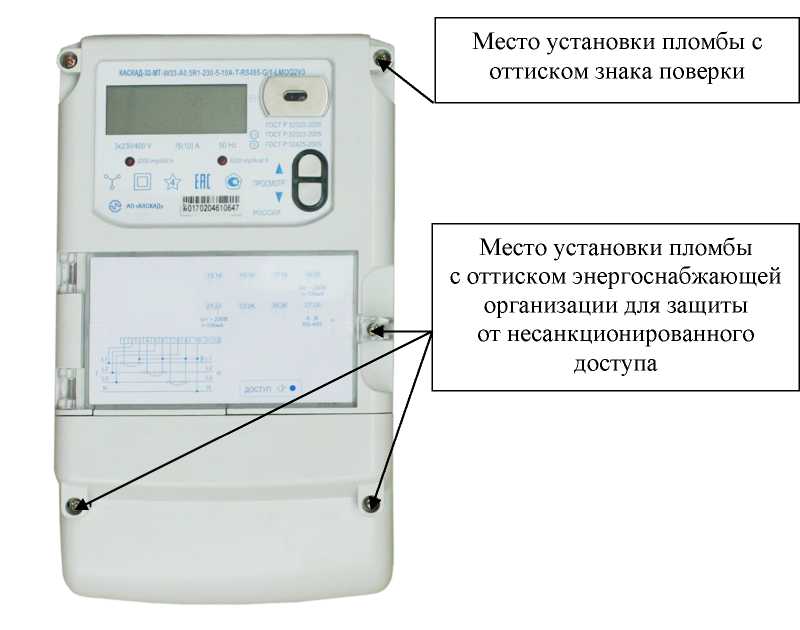

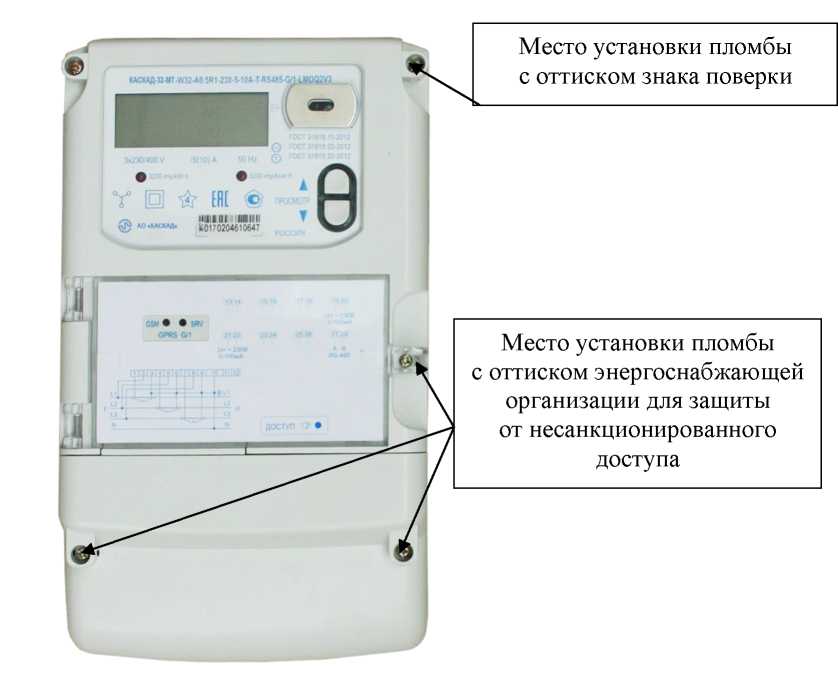

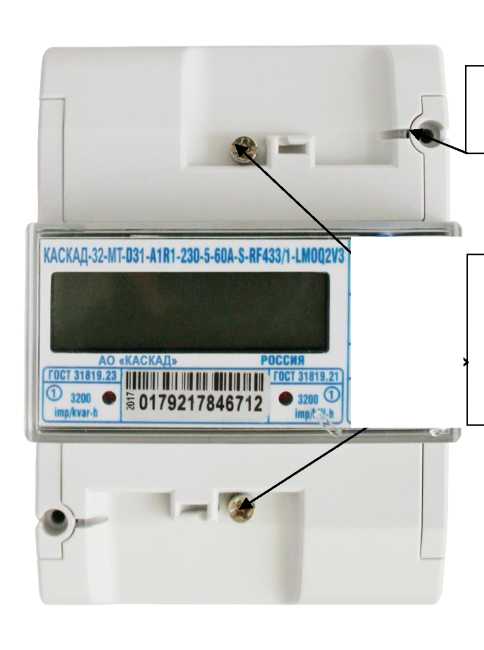

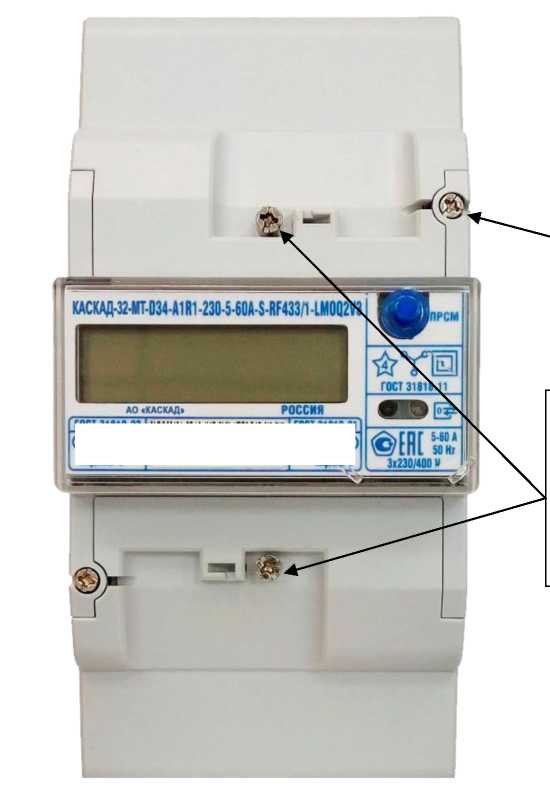

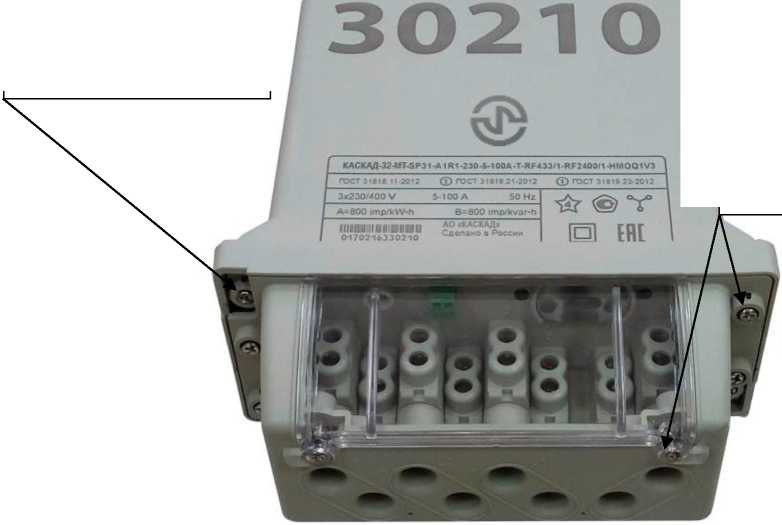

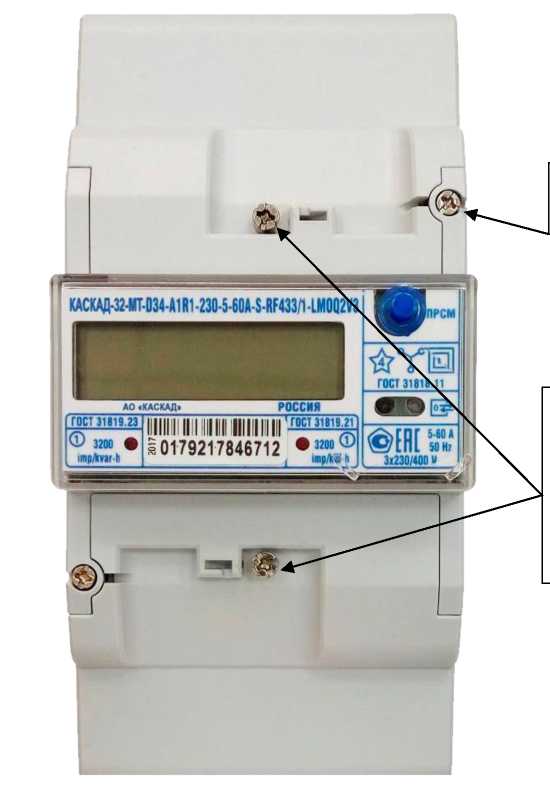

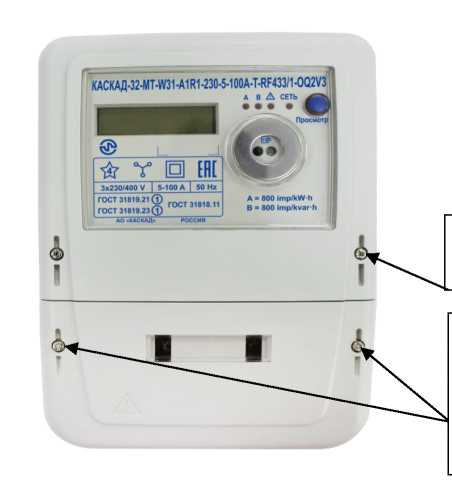

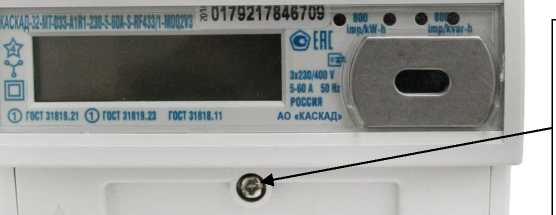

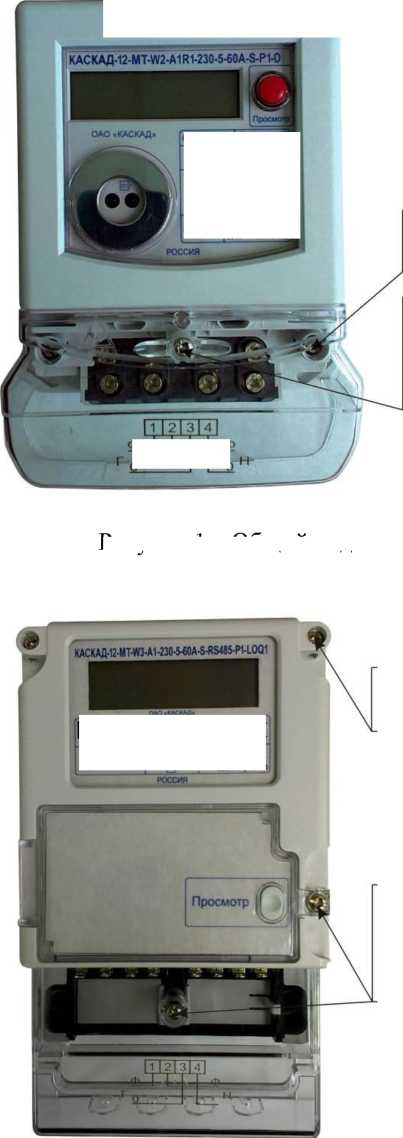

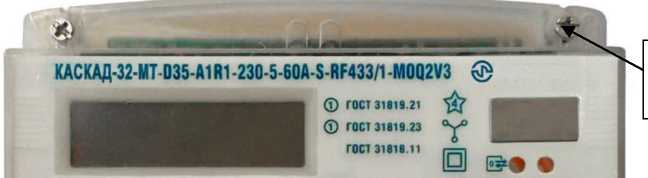

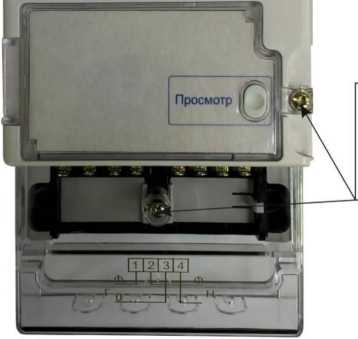

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 1 - 9.

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

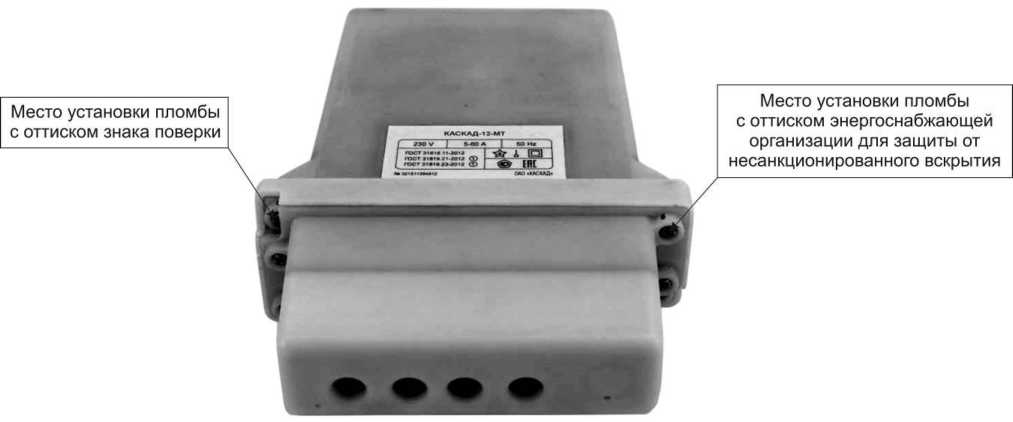

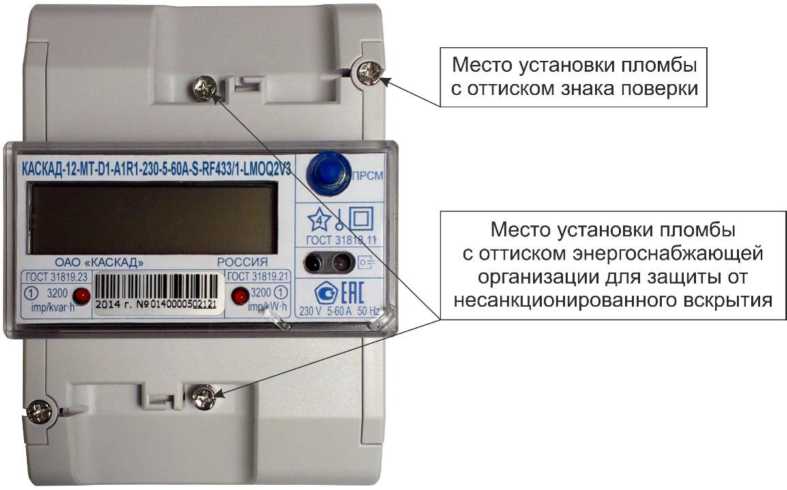

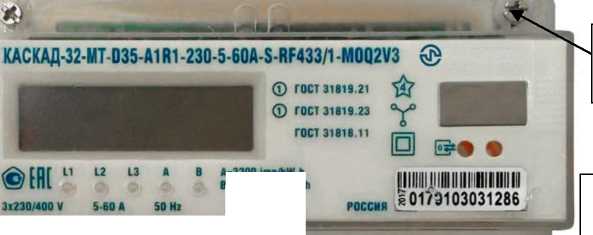

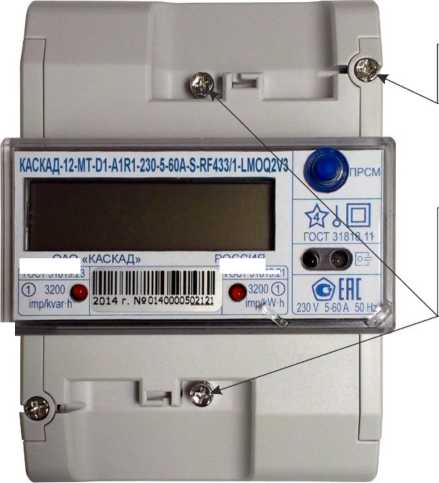

Рисунок 5 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D33

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

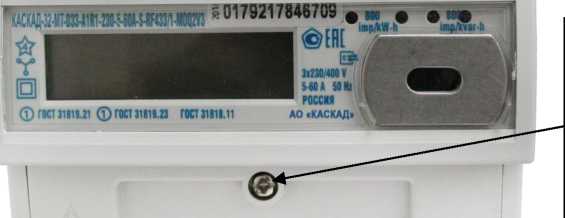

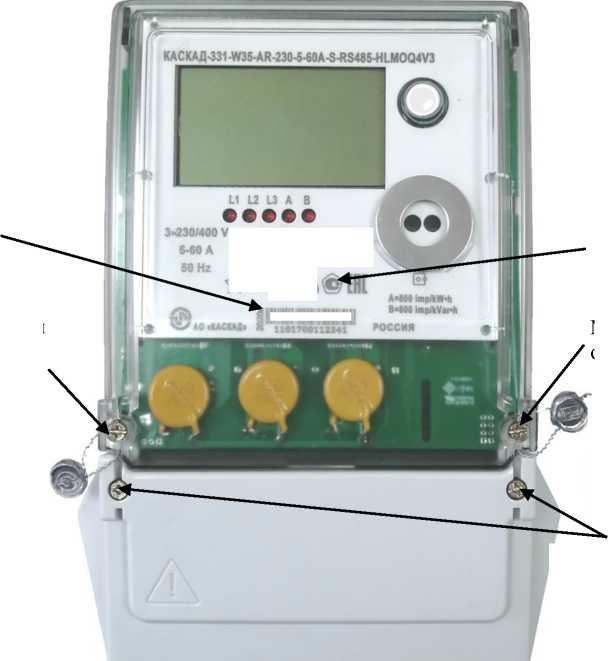

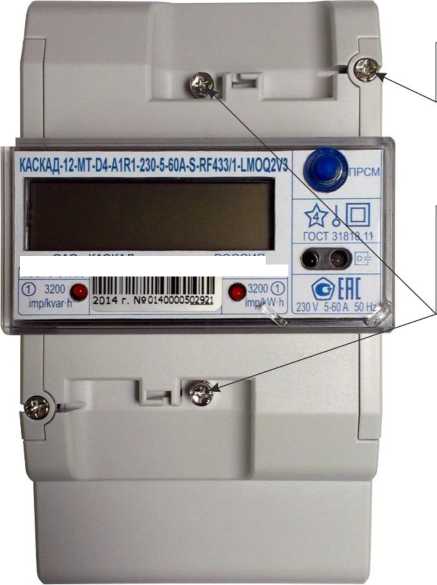

Рисунок 7 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D35

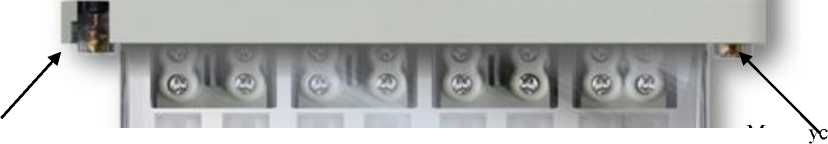

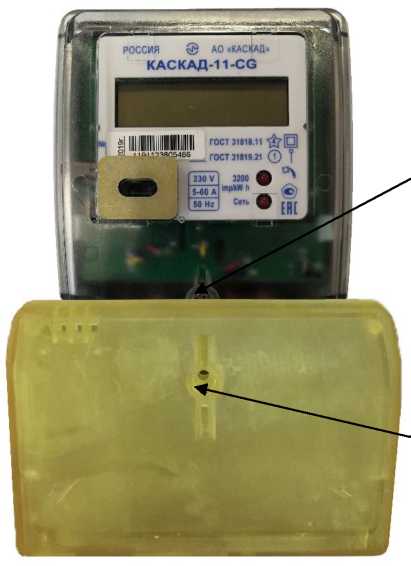

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

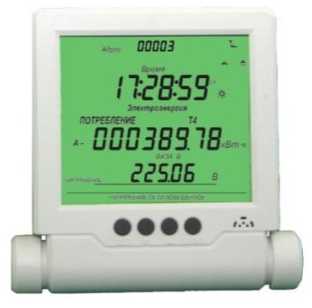

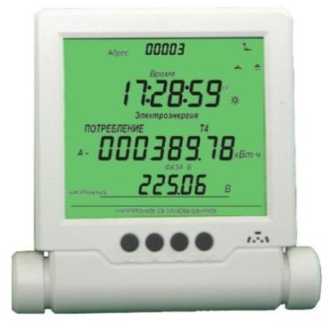

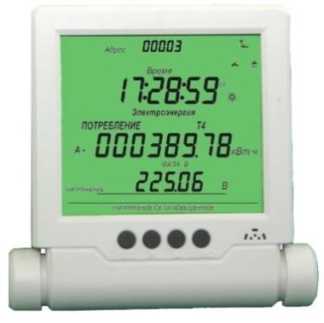

Рисунок 9 - Общий вид дистанционного индикаторного устройства

Знак поверки наносится в соответствующем разделе формуляра в виде оттиска поверительного клейма и на корпус счетчика в виде пломбы.

Программное обеспечение

Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки, корпуса счетчика и попытке перепрограммирования счетчика. Влиянием ПО на метрологические характеристики счетчика можно пренебречь.

Номера версий и цифровые идентификаторы ПО можно получить из счетчика с помощью конфигурационного программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО счетчиков представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT6
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ПО	4CB9	4FC5	FD7C
Алгоритм вычисления цифрового идентификатора ПО	CRC

Метрологические и технические характеристики

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 2.

Таблица 2 - Максимальные значения

токов счетчиков

	Класс точности счётчика
	1	0,2S	0,5S	1	2
Тип включения счётчика	ГОСТ	ГОСТ	ГОСТ	ГОСТ	ГОСТ
	31819.21-	31819.22-	31819.22-	31819.23-	31819.23-
	2012	2012	2012	2012	2012
Непосредственное	0,0025 1б	0,001 1б		0,0025 1б	0,005 1б
Через трансформаторы тока	0,002 1ном	0,001 1ном		0,002 1ном	0,003 1ном

Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности указаны в таблице 3.

Таблица 3 - Пределы допускаемой относительной погрешности при измерении параметров электрической сети

Пределы относительной погрешности измерений
хО О s" S а к к G л с ей К	W S S    к о о й fa § в а S  >^3  G Ч     ей О 2 К S к § ё § с   g н о	c+ о Н О tn о к й е	3 н а н о	S н о н о ей 6Г к о к О ч н о	5S О к в ю = в =г 2 О 3S ® О Н к о S S Ё	3S О к к о ’й § S' 5 I g о сц	3S о и й s' 2 н L е-з а 3S Э 2 о о с	в § S S н В 8 '©’ S 'в’ Н 8 о
+0,40	+0,40	+1,00	+0,08	+0,08	+1,00	+1,00	+1,00	+1,00
Примечание - погрешности измерений напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов: - напряжение - (от 0,75 до 1,2) Uhom; - ток - от 0,051б (0,01Ihom или 0,021ном) до 1макс; - частота измерительной сети - от 42,5 до 57,5 Гц; - температура окружающего воздуха - от минус 40 до плюс 70 °С.

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220,0; 230,0
Базовый ток 1б, А	1; 5; 10
Максимальный ток 1макс, А	10; 50; 60; 80; 100
Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности	от 0,051б (0,01Ihom или 0,02Ihom) до 1макс (от 0,75 до 1,2) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 75
Погрешность хода часов, c/сут	+0,5
Погрешность хода часов при отключенном питании счетчика, с/сут	+1,0
Пределы дополнительной температурной погрешности хода часов счетчика, с/°С/сут	+0,15

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч)	от 800 до 10000
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч)	от 800 до 10000
Количество десятичных знаков отсчетного устройства, не менее	8
Цена деления счетного механизма, кВт, кВт^ч, не более	0,01
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В^А, не более	0,5
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В^А (2 Вт), не более	10
Длительность хранения информации при отключении питания, не менее, лет	30
Срок службы батареи, не менее, лет	16
Замена батареи	с нарушением пломбы поверителя
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее: - для счетчиков с индексами «A1» - для счетчиков с индексами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	24 36
Глубина хранения значений электрической энергии на начало суток, суток, не менее: - для счетчиков с индексами «A1» - для счетчиков с индексами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	93 128
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее: - для счетчиков с индексами «A1» - для счетчиков с индексами «A1R1», «A1R2», «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2»	93 128
Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, суток, не менее: - для счетчиков с индексами «A1» - для счетчиков с индексами «A1R1», «A1R2», «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2»	93 128

Окончание таблицы 5

Наименование характеристики	Значение
Интервал усреднения мощности для фиксации профиля нагрузки, минут1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток2),
не менее:
- для счетчиков с индексами «A1»	93
- для счетчиков с индексами «A1R1», «A1R2», «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2»	128
Количество записей в журнале событий,
не менее:
- для счетчиков с индексами «A1»	384
- для счетчиков с индексами «A1R1», «A1R2», «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012	2
Степень защиты от пыли и влаги по ГОСТ 14254-2015	IP51, IP54, IP64
Скорость обмена информацией по интерфейсам, бит/с	9600
Габаритные размеры (длина^ширина^высота), мм, не более Тип корпуса: - W31	246x169x57
- W32	291x171x88
-W33	266x171x79
- D31	131x91x70
- D33	106x126x72
- D34	190x91x70
- D35	115x144x62
- SP31	236x190x106
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- относительная влажность, %	от 0 до 80
- атмосферное давление, кПа	от 96 до 104
Масса, кг, не более	2,5
Срок службы счетчика, не менее, лет	30
Средняя наработка на отказ, не менее, ч	220000
1) По требованию заказчика возможна реализация настраиваемого интервала
усреднения мощности из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут
2) Минимальная глубина хранения профиля нагрузки при других значениях интервала
усреднения может быть рассчитана по формуле DMUH ~~тек' D30, где 1тек - текущий интервал
усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале
усреднения 30 минут, суток

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии трехфазный многофункциональный «КАСКАД-32-МТ»	«КАСКАД-32-МТ»	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	МИРТ.411152.064РЭ	1 экз.	В электронном виде
Формуляр	МИРТ.411152.064ФО	1 экз.	В бумажном виде
Методика поверки	-	1 экз.	В электронном виде по отдельному заказу
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях SP31, по согласованию с заказчиком может быть исключено из комплекта поставки
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях SP31
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение «MeterTools»	-	1 шт.	В электронном виде
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.oaokaskad.ru и свободно доступны для загрузки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным «КАСКАД-32-МТ»

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

МИРТ.411152.064ТУ     Счетчики электрической энергии трехфазные

многофункциональные «КАСКАД-32-МТ». Технические условия

Изготовитель

Акционерное общество «КАСКАД»

(АО «КАСКАД»)

Адрес места осуществления деятельности: 369000, Карачаево-Черкесская Республика, г. Черкесск, ул. Демиденко, зд. 192/1

ИНН 901021006

Телефон: (8782) 23-85-64

Web-сайт www.oaokaskad.ru

E-mail: kaskad@mail.svkchr.ru, referent@oaokaskad.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: (495) 544-00-00

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

---

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   _вг^у_^_ 2025 г. №      1

Регистрационный № 75517-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные «КАСКАД-11»

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные «КАСКАД-11» (далее по тексту - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ Р МЭК 61038-2001, оптическое испытательное выходное устройство по ГОСТ Р 52320-2005 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-дисплей для просмотра измеряемой информации.

Структура обозначения возможных исполнений счетчика приведена на рисунке 1.

В состав счетчиков, в соответствии со структурой условного обозначения, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «O», выполнен по ГОСТ Р МЭК 61107-2001, до четырех отдельных гальванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), до четырех отдельных гальванически развязанных от сети дискретных входов (индекс в обозначении - «I»).

Счетчики, в зависимости от исполнения, могут иметь один, два или три интерфейса удаленного доступа.

Структура условного обозначения

«1»

«12»

КАСКАД - 11 - ХХ - ХХХ - ХХХ - ХХ - ХХХ - XX - ХХХХХ - ХХХХХ - ХХ - XX - Х «1» Тип счетчика

«2» Тип корпуса

С1 - для установки на щиток;

СG- для установки на щиток с интернет модулем;

В1 - для установки на DIN-рейку.

«3» Класс точности

A - класс точности 1 по активной энергии

AR - класс точности 1 по активной энергии и класс точности 1 по реактивной энергии

AR2 - класс точности 1 по активной энергии и класс точности 2 по реактивной энергии «4» Номинальное напряжение

230-230 В

«5» Базовый ток

5 - 5 А

10 - 10 А

«6» Максимальный ток

60 - 60А;

80 - 80А;

100 - 100А.

«7» Тип измерительных элементов

Отсутствует значение - один шунт в фазной цепи тока;

2S - два шунта в фазной цепи тока и цепи тока нейтрали;

ST - шунт в фазной цепи тока и трансформатор в цепи тока нейтрали.

«8» Первый интерфейс

C - интерфейс CAN

S485 - интерфейс RS-485

F433/n - RF-интерфейс 433 МГц, где n - № модификации модуля интерфейса (от 1 до 9) F868/n - RF-интерфейс 868 МГц, где n - № модификации модуля интерфейса (от 1 до 9) F2400/n - RF-интерфейс 2400 МГц, где n - № модифик. модуля интерфейса (от 1 до 9) PL/n - PLC модем, где n-модификация модуля интерфейса.

«9» Второй интерфейс

C - интерфейс CAN;

S485 - интерфейс RS-485;

F433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9);

F868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9);

F2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9);

GS- радиоинтерфейс GSM/GPRS;

GP- интерфейс посредством интернет модуля;

E - интерфейс Ethernet;

WF - радиоинтерфейс WiFi;

PL/n - PLC модем, где n-модификация модуля интерфейса.

(Нет символа) - интерфейс отсутствует

«10» Поддерживаемые протоколы передачи данных

• - дискретный выход, где n - количество выходов (от 1 до 4)

• - электронная пломба, где n может принимать значения:

• 1 - электронная пломба на корпусе

• 2 - электронная пломба на крышке зажимов

• 3 - электронные пломбы на корпусе и крышке зажимов

Z - резервный источник питания

(Нет символа) - дополнительные функции отсутствуют

«12» Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю) D - измерение электроэнергии в двух направлениях

Рисунок 1 - Структура обозначения модификаций счетчика

Счетчики, у которых в обозначении присутствует индекс «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в обозначении присутствует индекс для подключения внешнего резервного источника питания для снятия при отсутствии основного питания.

Счетчики, у которых в обозначении присутствует индекс «V»,

энергии

по действующим тарифам на начало месяца;

- количества электрической энергии по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 60 минут (или настраиваемом из ряда: 3, 5, 10, 15, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут).

Учет электрической энергии счетчиками производится по модулю, от направления или с учетом направления (счетчики с индексом «D»).

Счетчики с индексом «M» дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- фазного тока;

- частоты сети;

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65534);

• - заводского номера счетчика (до 30 символов);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 24 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (до 9 цифр).

Счётчики должны обеспечивать фиксацию в энергонезависимой памяти событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, срабатывания реле управления нагрузки, включений или отключений питания.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации.

Обслуживание счетчиков производится с помощью сервисного программного обеспечения.

В случае выхода ЖК-дисплея счетчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью сервисного программного обеспечения.

Фотографии общего вида счётчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 2 - 4.

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Рисунок 3 - Общий вид счетчика в корпусе модификации СG

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Рисунок 4 - Общий вид счетчика в корпусе модификации В1

Программное обеспечение

По своей структуре программного обеспечения (далее по тексту - ПО) счетчиков не разделено на метрологически значимую и метрологически незначимую части, и имеет единую контрольную сумму и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3 - 7. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные ПО и интернет модуля приведены в таблицах 1 - 5.

аблица 1
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	KC1V04D19.bin
Номер версии (идентификационный номер ПО)	не ниже v.1.0.0.1
Цифровой идентификатор ПО	0X04D19
Другие идентификационные данные	CRC16
аблица 2
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	KC2V082C3.bin
Номер версии (идентификационный номер ПО)	не ниже v.1.0.1.1
Цифровой идентификатор ПО	0X082C3
Другие идентификационные данные	CRC16

Таблица 3

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT0V108E2A.hex
Номер версии (идентификационный номер ПО)	1.0
Цифровой идентификатор ПО	8E2A
Другие идентификационные данные	CRC

Таблица 4

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1V101E27.hex
Номер версии (идентификационный номер ПО)	1.0
Цифровой идентификатор ПО	1E27
Другие идентификационные данные	CRC

Таблица 5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT2V10254A.hex
Номер версии (идентификационный номер ПО)	1.0
Цифровой идентификатор ПО	254A
Другие идентификационные данные	CRC

Уровень защиты ПО счетчиков от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблицах 6 и 7.

Таблица 6 -

Наименование характеристики	Значение
Класс точности по ГОСТ 31819.21-2012 по ГОСТ 31819.23-2012	1 1 или 2
Номинальное напряжение, В	230
Базовый ток, А	5 или 10
Максимальный ток, А	60; 80 или 100
Диапазон рабочих напряжений, В	от 172,5 до 264,5
Рабочий диапазон силы переменного тока, А	от 0,25 до 60; от 0,25 до 80 от 0,5 до 100
Частота сети, Гц	от 47,5 до 52,5
Стартовый ток (порог чувствительности), А для класса точности 1 для класса точности 2	0,004 1б 0,005 1б
Диапазон рабочих температур окружающего воздуха, °С	от -40 до +70
Относительная влажность воздуха при температуре +25°С, %	до 98
Пределы допускаемой абсолютной погрешности точности хода часов, с/сут, не более при наличии напряжения питания при отсутствии напряжения питания	±0,5 ±1,0
Пределы дополнительной температурной погрешности точности хода часов счетчика, с/(сут^°С)	±0,15

Таблица 7 - Технические

Наименование характеристики	Значение
Единицы разрядов счетного механизма, кВт^ч (квар^ч)	10-2
младшего
старшего	106
Передаточное число основного и поверочного выходов (постоянная счетчика), имп./(кВт^ч) (имп./(квар^ч)	от 800 до 3200
Полная мощность, потребляемая каждой цепью тока при базовом токе, В^А, не более	0,5
Полная (активная) мощность при номинальном значении напряжения, потребляемая каждой цепью напряжения, В^А (Вт), не более	10 (2)
Количество тарифов, не менее	4
Количество временных зон	12
Срок службы батареи, лет, не менее	16
Длительность хранения информации при отключении пита-
ния, лет,	30
не менее
Глубина хранения значений электрической энергии на начало месяца, сут, не менее для счетчиков с индексами «A»	730
для счетчиков с индексами «AR», «AR2»	1095
Глубина хранения значений электрической энергии на начало суток, сут, не менее для счетчиков с индексами «A» для счетчиков с индексами «AR», «AR2»	93 128
Глубина хранения значений электрической энергии на начало интервала 60 минут (для счетчиков с индексом «M»),	128
сут, не менее
Глубина хранения значений электрической энергии, потребленной за интервал 60 минут (для счетчиков с индексом «М»), сут, не менее	128
Интервал усреднения мощности для фиксации профиля
нагрузки, мин1)	60
Глубина хранения профиля нагрузки при интервале усреднения 60 минут, сут2), не менее
для счетчиков с индексами «A»	93
для счетчиков с индексами «AR», «AR2»	128
Количество записей в журнале событий, не менее для счетчиков с индексами «A»	384
для счетчиков с индексами «AR», «AR2»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, шт. для счетчиков с индексами «A»	1
для счетчиков с индексами «AR», «AR2»	2
Скорость обмена информацией по интерфейсам, бит/с	9600

Продолжение таблицы 7

Наименование характеристики	Значение
Габаритные размеры (длина; ширина; высота), мм, не более для модификаций КАСКАД-11-С1 -x^x	193; 122; 58
для модификаций КАСКАД-11-СС-х_х	240; 122; 58
для модификаций КАСКАД-11-В1 -x^x	90; 110; 58
Масса, кг, не более	1,0
Степень защиты от пыли и влаги по ГОСТ 14254-96	IP51, IP54
Срок службы счетчика, лет, не менее	30
Средняя наработка на отказ, ч, не менее	280000
Примечания: 1) по требованию заказчика возможна реализация настраиваемого интервала
усреднения мощности из ряда: 1, 3, 5, 10, 15, 30, 60 минут; 2) минимальная глубина хранения профиля нагрузки при других значениях интервала
усреднения может быть рассчитана по формуле DMUH = ^1тек • D30,
где 1тек - текущий интервал усреднения мощности, мин;
D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, сут

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность счетчиков приведена в таблице 8.

Таблица 8 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный многофункциональный «КАСКАД-11» (одна из модификаций)	-	1
Руководство по эксплуатации	КСНЖ.411152.002 РЭ	1
Формуляр	КСНЖ.411152.002 ФО	1
Методика поверки (поставляется по требованию потребителя)	-	1
Упаковка	-	1

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным «КАСКАД-11»

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного Частные требования. Часть 21. Статические счётчики активной энергии классов точности

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного Частные требования. Часть 23. Статические счетчики реактивной энергии

КСНЖ.411152.002ТУ    Счётчики    электрической энергии однофазные

многофункциональные «КАСКАД-11». Технические условия

Изготовитель

Акционерное общество «КАСКАД»

(АО «КАСКАД»)

ИНН 0901021006

Адрес места осуществления деятельности: 369000, Россия, ул. Демиденко 192/1

Телефон: 8 (8782) 25-00-75

Факс: 8 (8782) 25-00-64

E-mail: referent@oaokaskad.ru

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению

измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^s> »             2025 г. №    1851

Регистрационный № 61790-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные «КАСКАД-12-МТ» Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные «КАСКАД-12-МТ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений тока между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ Р МЭК 61038-2001, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il^In», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ Р МЭК 61107-2001), до четырех отдельных гальванически развязанных от сети дискретных выходов, до четырех отдельных гальванически развязанных от сети дискретных входов.

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

@ @ ® ® ® ® ® ® ® ® ®

КАСКАД-12-МТ-ХХХ - ХХХХ - ХХХ-ХХ - ХХХ-ХХ - ХХХХХХ - ХХХХ-ХХ-ХХХХХХХХ - Х

Ф Тип счетчика Ф Тип корпуса

W2 - для установки на щиток, модификация 2

W3 - для установки на щиток, модификация 3

D1 - для установки на DIN-рейку, модификация 1

D4 - для установки на DIN-рейку, модификация 4

SP1 - для установки на опору ЛЭП, модификация 1 Ф Класс точности

A1 - класс точности 1 по ГОСТ 31819.21-2012

A1R1  -  класс  точности  1  по  ГОСТ

по ГОСТ 31819.23-2012

A1R2  -  класс  точности  1  по  ГОСТ

по ГОСТ 31819.23-2012 Ф Номинальное напряжение

220 - 220 В

230 - 230 В Ф Базовый ток

5 - 5 А

10 - 10 А Ф Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

Ф Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали Ф Первый интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

® Второй интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (от 1 до 9)

E - интерфейс Ethernet

RFWF - радиоинтерфейс WiFi

RFLT - радиоинтерфейс LTE

(Нет символа) - интерфейс отсутствует

® Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM

P2 - протоколы «МИРТЕК» и DLMS/COSEM

CD Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов (от 1 до 4)

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической сети

O - оптопорт

Qn - дискретный выход, где n - количество выходов (от 1 до 4)

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n может принимать значения:

• 1 - электронная пломба на корпусе

• 2 - электронная пломба на крышке зажимов

• 3 - электронные пломбы на корпусе и крышке зажимов

Y - защита от замены деталей корпуса

(Нет символа) - дополнительные функции отсутствуют

© Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мгновенной мощности;

- реактивной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

- полной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - заводского номера счетчика (до 30 символов);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».

В случае выхода ЖК-дисплея счетчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».

Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, а также дистанционного индикаторного устройства приведены на рисунках 1 - 6.

Рисунок 5 - Общий вид счетчика в корпусе типа SP1

Рисунок 6 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
MT2V10254A.hex	MT2	1.0	254A	CRC
MT3V1054AD.he x	MT3	1.0	54AD	CRC
MT4V103AC6.he x	MT4	1.0	3AC6	CRC

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.

Метрологические и технические характеристики

Классы точности по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A1R1	1	1
A1R2	1	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

	Класс точности счётчика
	1 ГОСТ 31819.21-2012	1 ГОСТ 31819.23-2012	2 ГОСТ 31819.23-2012
Стартовый ток	0,0025 1б	0,0025 1б	0,005 1б

Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы относительной погрешности измерений параметров электрической сети Предел относительной погрешности измерений

Напря же-ния, %	Положительного и отрицательного отклонения напряжения, %	Фазного тока, %	Тока нейтрал и, %	Ча стоты, %	Отклонения частоты, %	Активной мгновенной мощности, %	Реактивной мгновенной мощности, %	Полной мгновенной мощности, %	Коэффициента мощности, %
+0,4	+0,4	+1	+1	+0,08	+0,08	+1	+1	+1	+1

Примечание - погрешности измерения напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов:

• - напряжение - (0,75^1,2) Uhom;

• - ток - 0,051б (ном) ■ ^1макс;

• - частота измерительной сети - (42,5^57,5) Гц;

- температура окружающего воздуха - от минус 40 до 70 °С.

Метрологические и технические характеристики приведены в таблице 5.

Таблица 5 -

и технические

счетчиков

Наименование характеристики	Значение параметра
Номинальное фазное напряжение Uhom, В	220;230
Базовый ток 1б, А	5; 10
Максимальный ток 1м^акс, А	50; 60; 80; 100
Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности	0.051б ■ 1_мак.с (0,75^1,2) Uhom 0,8 (емкостная)^1,0^0,5 (индуктивная)
Диапазон рабочих температур окружающего воздуха, °С	от минус 40 до 70
Относительная влажность	до 98% при 25°С
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт^ч)	от 800 до 3200
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар^ч)	от 800 до 3200
Количество десятичных знаков отсчетного устройства	не менее 8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее:	0,01
Пределы основной абсолютной погрешности часов, c/сут	+0,5
Пределы основной абсолютной погрешности часов при отключенном питании счетчика, с/сут	+1

Продолжение таблицы 5

Наименование характеристики	Значение параметра
Пределы дополнительной температурной погрешности часов счетчика, с/(сут^°С)	±0,15
Полная мощность, потребляемая каждой цепью тока	не более 0,3 В^А при базовом токе
Полная (активная) мощность, потребляемая каждой цепью напряжения	не более 10 В^А (2 Вт) при номинальном значении напряжения
Длительность хранения информации при отключении питания, не менее, лет	30
Срок службы батареи, не менее, лет	16
Замена батареи	с нарушением пломбы поверителя
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца, не менее	36 месяцев
Глубина хранения значений электрической энергии на начало суток, не менее	128 суток
Глубина хранения значений электрической энергии на начало интервала 30 минут, не менее	128 суток
Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, не менее	128 суток
Интервал усреднения мощности для фиксации профиля нагрузки	30 минут1)
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее	128 суток2)
Количество записей в журнале событий, не менее	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2»	1 2
Степень защиты от пыли и влаги по ГОСТ 14254-96	IP51, IP64
Скорость обмена информацией по интерфейсам, бит/с	9600
Срок службы счетчика, не менее, лет	30
Средняя наработка на отказ, не менее, ч	200000
1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле DMUH •d • D30, где 1тек -текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток.

Габаритные размеры и масса счетчиков приведены в таблице 6.

Таблица 6 - Габаритные размеры и масса счетчиков

Тип корпуса	Габаритные размеры (длина; ширина; высота), мм, не более	Масса, кг, не более
W2	182; 125; 55	1
W3	201; 118; 74	1
D1	130; 90; 69	1
D4	160; 90; 69	1
SP1	240; 165; 77	1,5

Знак утверждения типа

наносят на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплект поставки счетчиков

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии однофазный многофункциональный «КАСКАД-12-МТ»	РИТМ.411152.009	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	РИТМ.411152.О09РЭ	1 шт.	В электронном виде
Формуляр	РИТМ.411152.О09ФО	1 шт.	В бумажном виде
Методика поверки	-	1 шт.	В электронном виде по отдельному заказу
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях SP1, по согласованию с заказчиком может быть исключено из комплекта поставки
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях SP1
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение «MeterTools»	-	1 шт.	В электронном виде
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.oaokaskad.ru и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

Методика измерений на счетчик приведена в руководстве по эксплуатации на счетчики электрической энергии однофазные многофункциональные   «КАСКАД-12-МТ»

(РИТМ.411152.009РЭ).

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным «КАСКАД-12-МТ»

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

РИТМ.411152.009ТУ    «Счетчики электрической энергии однофазные

многофункциональные «КАСКАД-12-МТ». Технические условия»

Изготовитель

Открытое акционерное общество «КАСКАД»

ОАО «КАСКАД», г. Черкесск

ИНН 0901021006

Адрес места осуществления деятельности: 369000, Россия, КЧР, Г. Черкесск, ул. Демиденко 192/1

Телефон: 8 (8782) 23-62-73

Факс: 8 (8782) 23-62-71

E-mail: kaskad@mail.svkchr.ru

www.oaokaskad.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «                2025 г. №

Регистрационный № 89550-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные КАСКАД-331 Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные КАСКАД-331 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени суток тарифам, измерения мощности, напряжения, тока и частоты в трехфазных сетях переменного тока промышленной частоты.

Описание средства измерений

Счетчики изготовлены на базе цифрового сигнального процессора (DSP) со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются токовые трансформаторы или шунт, имеющий незначительную линейную погрешность, а в качестве датчика напряжения - резистивный делитель, включенный в параллельную цепь напряжения счетчика.

Процесс измерения и управление всеми функциональными узлами счетчика осуществляется микроконтроллером (или DSP), который реализует алгоритмы в соответствии со специализированной программой, помещённой в его внутреннюю память. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут быть считаны по цифровому или оптическому интерфейсам и отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика, а также посредством клиентского индикаторного устройства КИУ (выносного дисплея) для исполнения счетчика с расщепленной архитектурой.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым терминалам.

Счетчики имеют исполнение корпуса для крепления на панель и на опору ЛЭП.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», или один интегральный индикатор «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей), счетчики с расщепленной архитектурой исполнения SP3 имеют удаленное радиоуправляемое клиентское индикаторное устройство КИУ с ЖК-дисплеем. При этом один из интерфейсов счетчиков используется в качестве канала связи с КИУ.

В состав счетчиков могут входить до четырех отдельных гальванически развязанных от сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискретных входов.

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа. В зависимости от исполнения, замена батареи может производиться вез нарушения пломб поверителя для исполнений с размещением на панели и с нарушением пломб поверителя, в случае исполнения с размещением на опоре ЛЭП (исп. SP3).

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения модификаций счетчиков

«1» «2» «3» «4» «5» «6» «7» «8» «9» «10» «11» «12»

КАСКАД - 331 - ХХХ - ХХХ - ХХХ - ХХ (ХХХ) - Х - ХХХХ - ХХХХ - ХХ - ХХ - Х

«1» Тип счетчика

«2» Тип корпуса:

W35, C31 - для установки на щиток;

SP3 - для установки на опоре ЛЭП.

«3» Класс точности:

A - класс точности 1 по ГОСТ 31819.21-2012;

A05 - класс точности 0,5S по ГОСТ 31819.22-2012;

AR - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012;

AR2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.232012;

A05R - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.232012;

A05R2 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ 31819.23-2012.

«4» Номинальное напряжение:

57,7 - 3x57,7/100 В

230 - 3x230/400 В.

«5» Базовый (номинальный)ток:

• 1 -  1 А;

5 - 5 А;

10 - 10 А.

«6» Максимальный ток

7,5 - 7,5 А; 10 - 10 А;

50 - 50 А;

60 - 60 А;

80 - 80 А;

100 - 100 А.

«7» Тип измерительных элементов:

S - шунты;

T - трансформаторы тока;

ST - наличие измерительного элемента шунта или трансформатора в цепи нейтрали.

«8» Первый интерфейс:

RS5 - интерфейс RS-485;

2RS5- 2 интерфейса RS-485;

F4/n - радиоинтерфейс 433 МГц, где n - номер модификации интерфейса (от 1 до 9);

F8/n - радиоинтерфейс 868 МГц, где n - номер модификации интерфейса (от 1 до 9); F24/n - радиоинтерфейс 2400 МГц, где n - номер модифик. модуля интерфейса (от 1 до 9); LR - радиоинтерфейс LoRaWAN;

WS- радиоинтерфейс Wi-SUN.

«9» Второй интерфейс:

F4/n - радиоинтерфейс 433 МГц, где n - номер модифик. модуля интерфейса (от 1 до 9); F8/n - радиоинтерфейс 868 МГц, где n - номер модифик. модуля интерфейса (от 1 до 9); F24/n - радиоинтерфейс 2400 МГц, где n - номер модифик. модуля интерфейса (от 1 до 9); G - радиоинтерфейс GSM/GPRS;

E - интерфейс Ethernet;

WF - радиоинтерфейс WiFi;

LR - радиоинтерфейс LoRaWAN;

NB - радиоинтерфейс NB-IoT;

WS - радиоинтерфейс Wi-SUN;

(Нет символа) - интерфейс отсутствует.

«10» Поддерживаемые протоколы передачи данных:

Р1 - протокол СПОДЭС /DLMS/COSEM;

P2 - протоколы проприетарный и СПОДЭС;

P3 - протокол проприетарный.

«11» Дополнительные функции:

H - датчик магнитного поля;

In - дискретный вход, где n - количество входов (от 1 до 4);

K - реле управления нагрузкой в цепи тока;

L - подсветка индикатора;

M - измерение параметров качества электрической сети;

O - оптопорт;

Qn - дискретный выход, где n - количество выходов (от 1 до 4);

Vn - электронная пломба, где n может принимать значения

• 1 - электронная пломба на корпусе;

• 2 - электронная пломба на крышке зажимов;

• 3 - электронные пломбы на корпусе и крышке зажимов;

Z - резервный источник питания или батарея;

(Нет символа) - дополнительные функции отсутствуют.

«12» Количество направлений учета электроэнергии:

(Нет символа) - измерение электроэнергии в двух направлениях;

D - измерение электроэнергии в одном направлении (по модулю);

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором (реле) и дополнительно позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, интерфейсы, дискретные входы и выходы закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики имеют встроенные датчики для контроля вскрытия клеммной крышки и крышки корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий.

Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчики ведут учет энергии в четырех (если заказчиком не оговорено иначе) основных тарифных зонах, по тридцати двум типам дней, по семи дням недели в двенадцати сезонах. Дискретизация тарифной зоны составляет 1 минуту. В суточном тарифном расписании, возможно, задать 8 временных интервалов действия требуемых тарифов. Тарификатор счетчика использует тарифное расписание и расписание праздничных и особых дней. Особые дни включают в себя список перенесенных праздничных дней. Расписание праздничных и особых дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания.

Счетчики ведут архивы тарифицированной учтенной энергии (активной и реактивной). Через интерфейсы связи доступны следующие архивы:

- суточные фиксации (нарастающим итогом); фиксация производится секунде суток;

- месячные фиксации (нарастающим итогом); фиксация производится секунде последнего дня текущего месяца;

- профили мощности (энергии) с программируемым временем интегрирования от 1 до 60 минут.

Минимальная глубина хранения данных в энергонезависимой памяти определяется требованиями заказчика.

В зависимости от модификации счетчики ведут определенный набор журналов событий, в которых фиксируются следующие события:

- коррекции времени и даты;

- вскрытия корпуса счетчика;

- вскрытия клеммной крышки;

- установка/снятие технологической перемычки на плате счетчика;

- начало и прекращение воздействия магнитного поля;

- время последнего сеанса подключения по одному из интерфейсов;

- срабатывания реле ограничения мощности и причина отключения;

- снятие и возобновление подачи напряжения;

- пониженное напряжение питания (ниже заданного порога);

- минимальные и максимальные значения фазного напряжения на 30-минутных интервалах;

- реверсивное протекание тока;

События фиксируются в журналах с указанием времени и даты события. Глубина хранения данных в энергонезависимой памяти определяется требованиями заказчика.

Очистка журналов защищена аппаратной технологической перемычкой защиты записи и не возможна без вскрытия корпуса счетчика.

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

- фазных напряжений;

- сдвига напряжения между фазами;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазных токов;

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мгновенной мощности по каждой фазе;

- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R» и «R2» в условном обозначении);

- полной мгновенной мощности по каждой фазе;

- коэффициентов мощности по каждой фазе.

Счетчики, у которых в условном обозначении присутствуют символ «ST», дополнительно позволяют отслеживать наличие тока в цепи нейтрали.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65535);

• - заводского номера счетчика (от 10 до 30 символов);

• - текущего времени и даты;

  (переход на летнее время задается заказчиком, переход

• -  разрешения перехода на летнее/зимнее время осуществляется в 2:00 в последнее воскресенье марта или

на зимнее время осуществляется в 3:00 в последнее воскресенье октября или задается заказчиком);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью сервисного программного обеспечения.

В счетчиках с радиомодулем реализована функция инициативного выхода на связь с АИИС КУЭ опосредованно через шлюзы и УСПД, в том числе:

• - при вскрытии клеммной крышки;

• - при вскрытии крышки счетчика;

• - при воздействии сверхнормативным магнитным полем;

• - при перепрограммировании;

• - при пропадании напряжения сети переменного тока (опционально);

• - при воздействии других конфигурируемых из системы событий.

Счетчики обеспечивают выполнение следующих дополнительных функций:

• - дистанционное отключение/включение подключаемой нагрузки посредством команды с уровня УСПД и ИВК (для счетчиков модификации с реле);

• - автоматическое отключение/включение подключаемой нагрузки по установленному критерию на базе контролируемых счетчиком параметров (для счетчиков модификации с реле);

• - контроль вскрытия крышки корпуса и клеммной крышки счетчиков;

• - контроль температуры внутри счетчика выше порогового значения;

• - контроль воздействия сверхнормативного магнитного поля;

• - контроль небаланса токов в фазном и нулевом проводах (опционально);

• - контроль обратного потока мощности;

• - контроль соотношения активной и реактивной электрической мощности;

• - контроль перенапряжения;

• - результат самодиагностики счетчика и др.

Обслуживание счетчиков производится с помощью сервисного программного обеспечения.

В случае выхода ЖК-дисплея счетчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью сервисного программного обеспечения.

Фотографии общего вида модификаций счётчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1-3.

! гост 31118.11-2012 ® ГОСТ 31819.21-2012 ® rOCT31819J3-2012

Рисунок 1 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W35

Рисунок 2 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа C31

01075

Номера версий и цифровые идентификаторы ПО можно получить из счетчика с помощью сервисного программного обеспечения.

Уровень защиты программного обеспечения

с Р 50.2.077-2014.

Идентификационные данные ПО счетчиков представлены в таблицах 1 и 2.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	kaskad fw СПОДЭС
Номер версии (идентификационный номер ПО)	3.3.1.1*
Цифровой идентификатор метрологического ПО (шестнадцатеричное представление)	0X0410C
Алгоритм вычисления цифрового идентификатора метрологического ПО	CRC16
*- плановые меры защиты ПО от несанкционированных воздействий предполагают
изменение в идентификации ПО данного числа от 1 до 20
Таблица 2 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки)	Значение
Идентификационное наименование внешнего ПО	KaskadMeter
Номер версии (идентификационный номер ПО)	3.0.1*
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-

*-для обеспечения идентификации исполнений возможны значения от 1 до 20.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблицах 3 и 4.

Таблица 3 -

Наименование характеристики	Значение
Класс точности по активной энергии по ГОСТ 31819.22-2012 и ГОСТ 31819.21-2012	0,5S; 1,0
по реактивной энергии по ГОСТ 31819.23-2012	1,0; 2,0
Пределы допускаемой относительной погрешности при измерении параметров электрической сети: - фазного напряжения (от 0,75 до 1,2) ином, %	+0,40
- фазного тока, от 0,051б (0,01 Iном или 0,02 Iном) до Iмакс, %	±1,00
- частоты,( от 42,5 до 57,5 Гц), %	+0,08
- активной мгновенной мощности, %	±1,00
- реактивной мгновенной мощности, %	±1,00
- полной мгновенной мощности, %	±1,00
- коэффициента мощности, %	±1,00
Номинальное фазное/линейное напряжение Uном, В	3x57,7/100; 3x220/380; 3x230/400
Номинальный ток Iном (максимальный ток Хмакс), А	1(7,5); 5(7,5); 5(10);
Базовый ток Хб (максимальный ток Хмакс), А	5(60); 5(80); 5(100); 10(100)

Наименование характеристики	Значение
Диапазон входных сигналов: - сила переменного тока	от 0,0041б (0,001 1ном или 0,002 1ном) до 1макс
- напряжение - коэффициент мощности	(от 0,75 до 1,2) ином от 0,5 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	от 47,4 до 52,5
Погрешность хода часов, c/сут	±0,5
Погрешность хода часов во всем рабочем диапазоне температур, c/сут	+5
Погрешность хода часов при отключенном питании счетчика, с/сут	±1,0
Пределы дополнительной температурной погрешности хода часов счетчика, с/°С/сут	±0,15
Значения постоянной счетчика по активной и	400; 800; 1000; 1600, 3200, 6400; 8000;
реактивной энергии, имп./(кВт^ч) / имп./(квар^ч)	10000

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Количество десятичных знаков отсчетного устройства, не менее	8
Цена деления счетного механизма, кВт, кВт^ч, квар, квар^ч, не более	0,01
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В^А ( Вт), не более	10 (2)
Длительность хранения информации при отключении питания, не менее, лет	30
Срок службы батареи, не менее, лет	16
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее: - для счетчиков с индексами «A»	24
- для счетчиков с индексами «AR», «AR2», «A05R», «A05R2»,	36
Интервал усреднения мощности для фиксации профиля нагрузки, минут1)	30
Глубина хранения значений электрической энергии на начало суток или
на начало интервала 30 минут или за интервал 30 минут или профиля нагрузки при интервале усреднения 30 минут, суток2) суток,
не менее:
- для счетчиков с индексами «A»	93
- для счетчиков с индексами «AR», «AR2», «A05R», «A05R2»	128
Количество записей в журнале событий, не менее: - для счетчиков с индексами «A»	384
- для счетчиков с индексами «AR», «AR2», «A05R», «A05R2»	1000

Наименование характеристики	Значение
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012	2
Степень защиты от пыли и влаги по ГОСТ 14254-2015 для исполнения W35 для исполнения С31 для исполнения SP3	IP51 IP54
	IP64
Скорость обмена информацией по интерфейсам, бит/с	от 400 до 19200
Габаритные размеры (длина^ширина^высота), мм, не более для исполнения W35	246x169x57
для исполнения С31	241x165x65
для исполнения SP3(без кронштейна)	232x205x96
Условия эксплуатации: температура окружающей среды, °С	от -40 до +70
относительная влажность, %	от 0 до 80
атмосферное давление, кПа	от 96 до 104
Масса, кг, не более	2,5
Срок службы счетчика, не менее, лет	30
Средняя наработка на отказ, не менее, ч	280 000
Примечание:
1) по требованию заказчика возможна реализация настраиваемого интервала усреднения
мощности из ряда: 1, 3, 5, 10, 15, 30, 60 минут; 2) минимальная глубина хранения профиля нагрузки при других	значениях интервала
усреднения может быть рассчитана по формуле    = ^1тек ■   ,
где 1тек - текущий интервал усреднения мощности, мин;
D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, сут

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и формуляр типографским способом.

Комплектность средства измерений

Комплектность счетчиков приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии трехфазный многофункциональный КАСКАД-331(одно из исполнений)	-	1 шт.
Руководство по эксплуатации (поставляется в электронном виде)	КСНЖ.411152.003 РЭ	1 экз.
Формуляр	КСНЖ.411152.003 ФО	1 экз.
Методика поверки (поставляется по требованию потребителя)	-	1 экз.

Продолжение таблицы 5

Наименование	Обозначение	Количество
Клиентское индикаторное устройство КИУ (выносной дисплей), поставляется со счетчиками в исполнениях SP3, по согласованию с заказчиком может быть исключено из комплекта поставки)	-	1 шт.
Кронштейн для крепления на опоре ЛЭП (поставляется со счетчиками в исполнениях SP3)	-	1 шт.
Технологическое программное обеспечение в зависимости от исполнения (предоставляется в электронном виде на официальном сайте www.oaokaskad.ru	-	1 шт.

Сведения о методиках (методах) измерений

Приведены в руководстве по эксплуатации КСНЖ.411152.003 РЭ в разделе 3 и порядок работы».

переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного Частные требования. Часть 21. Статические счётчики активной энергии классов точности тока.

0,2S и 0,5S.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

КСНЖ.411152.003ТУ    Счётчики    электрической энергии трехфазные

многофункциональные КАСКАД-331. Технические условия

Правообладатель

Акционерное общество «КАСКАД»

(АО «КАСКАД»)

ИНН 0901021006

Юридический адрес: 369000, Карачаево-Черкесская Республика, г. Черкесск, Северная часть города

Телефон: 8 (8782) 25-00-75

Факс: 8 (8782) 25-00-64

E-mail: referent@oaokaskad.ru

Web-сайт: www.oaokaskad.ru

Изготовитель

Акционерное общество «КАСКАД» (АО «КАСКАД») г. Черкесск

ИНН 0901021006

Адрес места осуществления деятельности: 369000, Карачаево-Черкесская Республика, г. Черкесск, ул. Демиденко, зд. 192/1

Телефон: 8 (8782) 25-00-75

Факс: 8 (8782) 25-00-64

E-mail: referent@oaokaskad.ru

Web-сайт: www.oaokaskad.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д.46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц №30004-13

---
