МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

к

Р Е Е к приказу Федерального агентства по техническому регулированию

и метрологии

июня     2025 г. № 1_07

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

омплекс

измерительно-

аименование типа

2 Уровнемеры радарные

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1107

Регистрационный № 92768-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные и управляющие SC9000

Комплексы измерительно-вычислительные и управляющие SC9000 (далее - комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, частоты, переменного электрического напряжения различных измерительных преобразователей (ИП), а так же воспроизведения силы постоянного электрического тока, с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.

Принцип действия комплексов заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода, с последующим вычислением в комплексе значений измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины и выдаче управляющего воздействия через модули вывода посредством цифроаналогового преобразования (ЦАП) заданного кода в выходные электрические сигналы для передачи информационных и управляющих сигналов комплексов.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Состав комплексов и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в паспорте, совмещенном с руководством по эксплуатации на комплексы.

Комплексы состоят из инженерной или операторской станции на базе персонального и шасси

В общем случае, в состав комплексов входят следующие основные компоненты:

- основное шасси (MC9010), включающее:

• -   3 слота модуля контроллера (CU9010 или CU9011);

• -   3 слота модуля связи между шасси (BU9010);

• -   2 слота модуля питания шасси PW (PW01 и PW9010);

• -    1 слот модуля внешней связи RS-485 и Ethernet (CM9010 или CM9011);

• -    12 слота модуля входных/выходных сигналов (I/O);

• - шасси расширения (EC9010), включающее:

• -   3 слота модуля связи между шасси (BU9010);

• -   2 слота модуля питания шасси PW (PW01 и PW9010);

• -    16 слота модуля входных/выходных сигналов (I/O);

• - модули I/O:

• -   AI9010, AI9011 - 32-канальный модуль аналогового ввода с поддержкой HART-протокола;

• -   AO9010, AO9011 - 16-канальный модуль аналогового вывода с поддержкой HART-протокола;

• -   DI9010 - 32-канальные модули цифрового ввода.

• -   DO9010 - 32-канальные модули цифрового вывода.

• -   OD9010 - 8-канальный модуль измерений частоты импульсного сигнала.

• -   SC9010 - 8-канальный интеллектуальный модуль ввода/вывода;

• -   VP9010 - 8-канальный интеллектуальный модуль ввода;

Модули контроллера CU9010 и CU9011 используются только с соответствующими модулями внешней связи RS-485 и Ethernet CM9010 и CM9011 соответственно.

Измерительные каналы формируются на базе следующих компонентов:

• - многоканальных клеммных панелей, обеспечивающих подключение внешних линий связи к модулям входных/выходных сигналов.

• - многоканальных модулей входных/выходных сигналов, осуществляющих прием и преобразование входных/выходных электрических сигналов и прием/передачу измеренных данных в цифровом виде модулю контроллера посредством линий связи;

• - модулей контроллеров, осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на инженерных или операторских станциях на базе ПК.

В комплексах предусмотрено резервирование питания и измерительных каналов модулей.

Комплексы поддерживают передачу данных по Ethernet и RS-485, Modbus TCP, Modbus RTU/ASCII и HART протоколам.

Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, разделенных тире наносится методом шелкографии на маркировочную табличку, закрепленную на дверь стойки.

Общий вид комплексов представлен на рисунке 1.

Вид комплексов с указанием мест нанесения идентификационной таблички комплексов, общий вид идентификационной таблички комплексов с местом нанесения заводского номера и знака утверждения типа представлена на рисунке 2.

Общий вид основного шасси и шасси расширения приведен на рисунке 3.

Структурная схема комплексов приведена на рисунке 4.

Нанесение знака поверки на комплексы не предусмотрено.

Предусмотрено закрытие двери стойки на ключ. Пломбирование комплексов не предусмотрено.

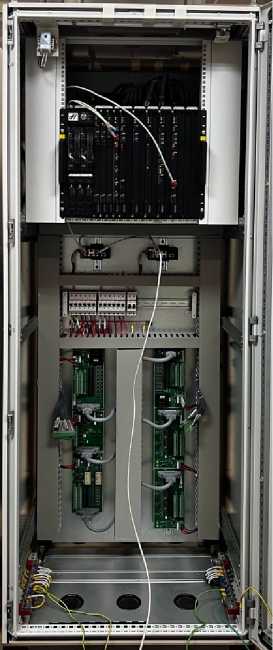

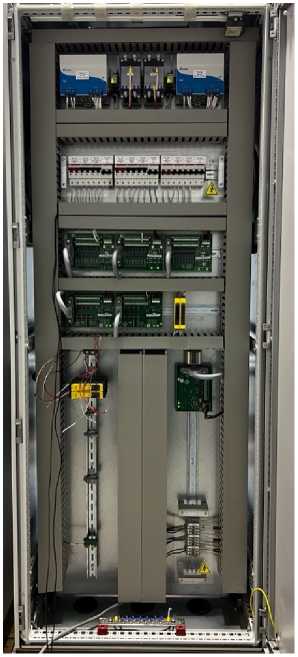

Рисунок 1 - Общий вид комплексов спереди и сзади

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения идентификационной таблички комплексов на стойке с основным шасси

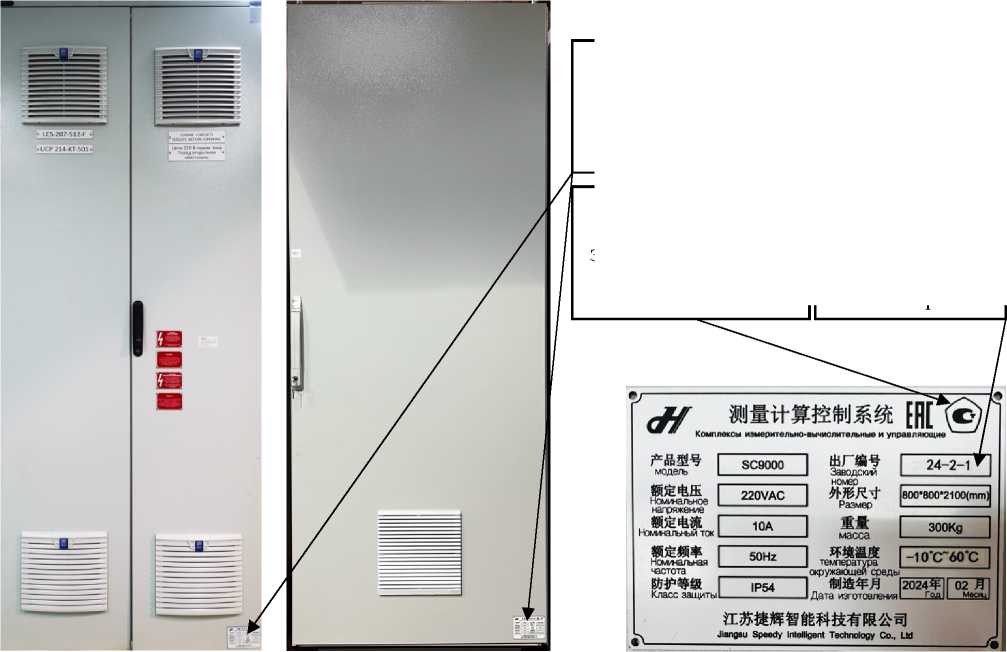

Рисунок 2 - Вид комплексов с указанием мест нанесения идентификационной таблички комплексов на дверь, общий вид идентификационной таблички комплексов с местом нанесения заводского номера и знака утверждения типа

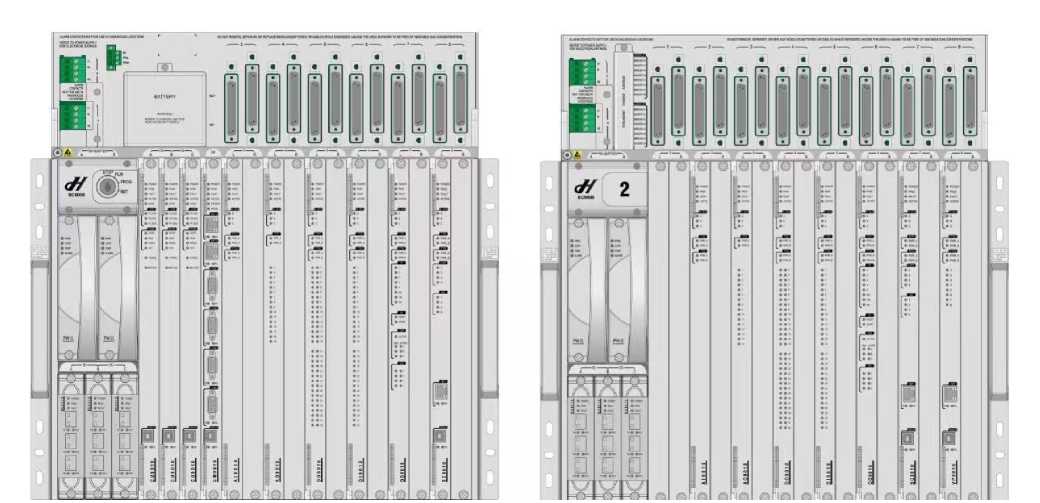

Рисунок 3 - Общий вид основного шасси и шасси расширения

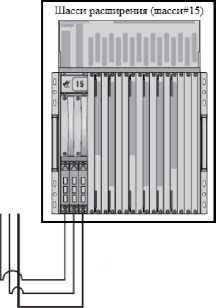

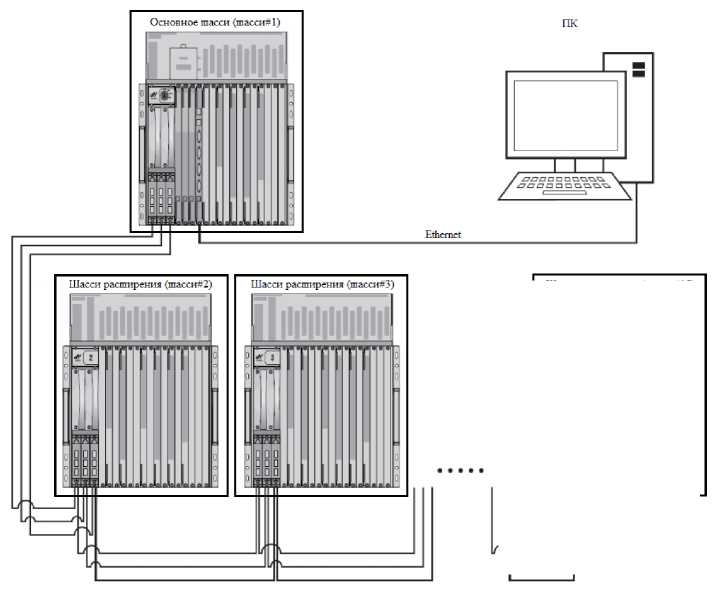

Рисунок 4 - Структурная схема комплексов

Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.

Встроенным ПО комплексов является ПО модулей контроллера и модулей аналогового ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, и не подлежит изменению во время работы.

Внешнее ПО состоит из среды визуализации SC View и соответствующей среды разработки подсистемы визуализации SC Builder и позволяют выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах

Идентификационные данные ПО комплексов приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 -

ввода/вывода

Таблица 3 - Технические

Таблица 4 - Показатели надежности

наносится методом шелкографии на маркировочную табличку, закрепленную на дверь стойки согласно схеме, указанной на рисунке 2, и на титульный лист паспорта, совмещенного с руководством по эксплуатации типографским способом.

Таблица 5 - Комплектность

приведены в разделе 2 паспорта, совмещенного с руководством по эксплуатации SC9000.00.001.ПС/РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10'¹ до 2-10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Комплексы измерительно-вычислительные и управляющие SC9000. Стандарт предприятия.

Jiangsu Speedy Intelligent Technology Co., Ltd., Китай

Адрес: No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu, China. Телефон: +86-512-58320898

E-mail: 305018848@qq.net

Web-сайт: www.js-speedy.com

Jiangsu Speedy Intelligent Technology Co., Ltd., Китай

Адрес: No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu, China. Телефон: +86-512-58320898

E-mail: 305018848@qq.ne

Web-сайт: www.js-speedy.com

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: www.prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1107

Регистрационный № 90232-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные GQ Radar

Уровнемеры радарные GQ Radar (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.

Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Радиолокатор посылает высокочастотный сигнал, частота излучения которого линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается антенной как эхо-сигнал с изменившейся частотой. В электронном блоке уровнемера определяется разница между частотами отраженного и излучаемого сигналов в текущий момент времени, которая прямо пропорциональна расстоянию до поверхности измеряемой среды.

Уровнемеры состоят из ЭБ, радиолокатора и антенны, размещенных в корпусе уровнемера, присоединительного штуцера или фланца. Электронный блок может оснащаться цифровым индикатором.

Уровнемеры изготавливаются в двух сериях, которые отличаются рабочей частотой:

• - 6х -

  рабочая частота 26 ГГц;

  рабочая частота 76-81 ГГц.

  6х включает модели GQ Radar 61, GQ Radar 62, GQ Radar 63, GQ Radar 64, GQ Radar 66, GQ Radar 67, серия 8х - модели GQ Radar 80, GQ Radar 80S, GQ Radar 81S, которые отличаются друг от друга диапазоном измерений

• - 8х -

Серия GQ Radar 65, GQ Radar 81, и пределами допускаемой погрешности.

Уровнемеры изготавливаются в общепромышленном или взрывозащищенном (взрывонепроницаемая оболочка [Ex d] и/или искробезопасная цепь [Ex ia]) исполнениях.

Заводской номер, состоящий из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.

Пломбирование уровнемеров от несанкционированного доступа осуществляется с помощью пломбировочной чашки и мастики битумной, на которую наносится знак поверки.

GQ Radar 61

GQ Radar 62

GQ Radar 63

GQ Radar 64

GQ Radar 65

GQ Radar 66

GQ Radar 67

GQ Radar 80

GQ Radar 80S

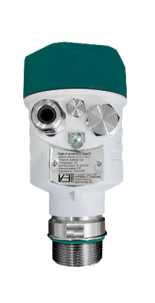

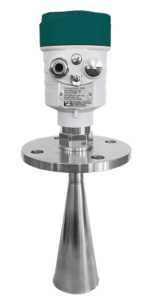

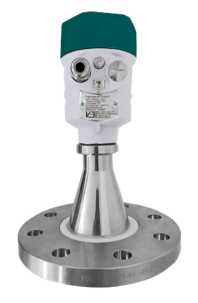

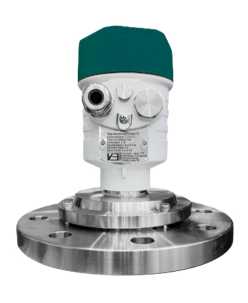

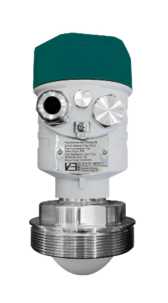

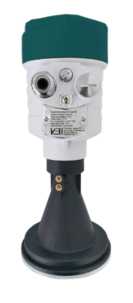

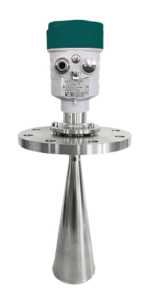

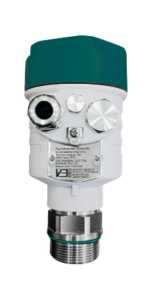

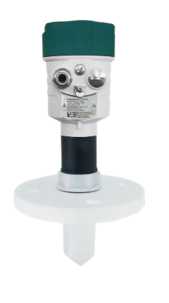

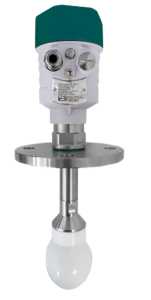

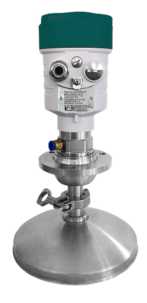

Рисунок 1 - Общий вид уровнемеров

GQ Radar 81

GQ Radar 81S

Уровнемер радарный GQ Radar

Серия:         Модель:                    ■

Код заказа:                                       \

/""Л Диапазон измерений:

Маркировка взрывозащиты: ОЕх ia ПС Тб Ga X

Напряжение питания:

Г НI V Заводской номер:

_lJLg          Год выпуска:

Изготовитель: АО "ИК "Квантор"

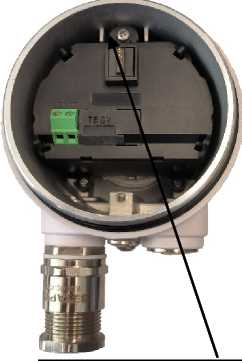

Место установки пломбы и нанесения знака поверки

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид (схема) маркировочной таблички и место пломбировки уровнемеров

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности продукта или уровня продукта, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на маркировочную табличку уровнемеров методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность

приведены в разделе 3 «Описание прибора и принципов его работы» руководства по эксплуатации РНВГ.407624.015 РЭ.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 26.51.52-001-45299099-2023 «Радарные уровнемеры серий 6х, 8х. Технические условия».

Акционерное общество «Инженерная компания «Квантор» (АО «ИК «Квантор»)

ИНН 0276040956

Юридический адрес: 450054, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 52, к. 1, оф. 67

Акционерное общество «Инженерная компания «Квантор» (АО «ИК «Квантор») ИНН 0276040956

Юридический адрес: 450054, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 52, к. 1, оф. 67

Адрес места осуществления деятельности: 450076, г. Уфа, ул. Гоголя, д. 60/1

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
