№1096 от 03.06.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 684953
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1096 от 03.06.2025
1
аименование типа
__________2__________ Установки для измерения геометрических параметров движущихся объектов
Р Е Е
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » 2025 г. №
Сведения об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
Обозначение типа
3
«СканТрек»
Регистрационн й номер в ФИФ
зготовитель
4
45564-10
тменяемые сведения _________5_________
Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс»), ИНН 1101011868, Адрес: 167982, Республика Коми, г. Сыктывкар, ул. К. Маркса, д. 229, к. 128, Тел.: +7 (8212) 29-13-38, факс: +7 (8212) 20-17-71, E-mail: intface@mail.ru
станавливаемые
_____сведения____ _________6_________
Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс») ИНН 1101011868 Юридический адрес: 167000, Республика Коми, г.о. Сыктывкар, г. Сыктывкар, ул. Первомайская, стр.
70Б, оф. 429 Тел.:+7 (8212) 2913-38 факс: +7 (82 12) 20
17-71 E-mail: intface@mail.ru
________Правообладатель
Отменяемые
сведения
станавливаемые сведения
8
Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс») ИНН 1101011868 Юридический адрес: 167000, Республика Коми, г.о.
Сыктывкар, г. Сыктывкар, ул. Первомайская, стр.
70Б, оф. 429
Заявитель
________________9________________
Общество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс»), Республика Коми, г. Сыктывкар
МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
ПРИКАЗ
03 июня 2025 г.
1096
Ус
Москва
О внесении изменений в сведения об утве^денном типе средства измерений
В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. азаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
ч
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1096
Лист № 1
Всего листов 4
Регистрационный № 45564-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для измерения геометрических параметров движущихся объектов «СканТрек»
Назначение средства измеренийУстановки для измерения геометрических параметров движущихся объектов «СканТрек» (далее по тексту - установки) предназначены для автоматизированного измерения линейных размеров (ширины, высоты, длины), вычисления площади сечения и объёма движущихся объектов.
Описание средства измеренийПринцип действия установок основан на методах фотограмметрии и заключается в определении пространственных координат точек поверхности движущихся объектов. Процесс реализуется посредством измерения расстояния до всех определяемых точек с помощью оптических датчиков и видеокамер. Оптические датчики разворачивают луч в вертикальной плоскости и расположены таким образом, чтобы лучи охватывали весь контур движущегося объекта. Одновременно с этим предварительно откалиброванные по специальным тестам видеокамеры проводят съемку движущегося объекта с маркерными линиями, образованными лазерными лучами. Программное обеспечение установки проводит обработку видеокадров, совмещает их в пространстве, строит 3D изображение и, на основании заложенной математической модели, проводит измерение геометрических параметров (ширины, высоты, длины) объекта.
Измерения проводятся в условиях движения объекта, погруженного на автомашину или другое средство передвижения.
Установки имеют блочно-модульную структуру, условно разделенную на две части, регистрирующую и обрабатывающую. Регистрирующий модуль представляет собой две П- образные фермы, на одной из которых размещены оптические датчики, а на другой - видеокамеры и вспомогательное оборудование. Габариты ферм позволяют проезжать через их створ транспортному средству с грузом.
Получение геометрических параметров объекта по видеоряду (последовательности снимков поверхности) связано с процедурой калибровки видеокамер. Для решения задачи калибровки необходимо иметь опорные данные - координаты точек теста X, Y, Z, помещенного в область кадра. Координаты теста (расстояние между опорными точками теста может быть измерено) с помощью специального программного обеспечения (фотограмметрическая методика приведения компьютерной системы координат к метрической) приводятся в координаты этих же точек в системе координат снимка. С помощью такой калибровки видеокамер каждому пикселю (или группе пикселей) на изображении видеокадра можно задать координаты X, Y, Z.
Обработка зарегистрированных сигналов и управление процессом измерения осуществляется в помещении пункта контроля, где располагается обрабатывающий модуль.
В зависимости от решаемых задач установки могут комплектоваться различным количеством модулей.
методом
Заводской номер установок в буквенно-числовом формате указывается гравировки на маркировочной наклейке, расположенной на вертикальной стойке.

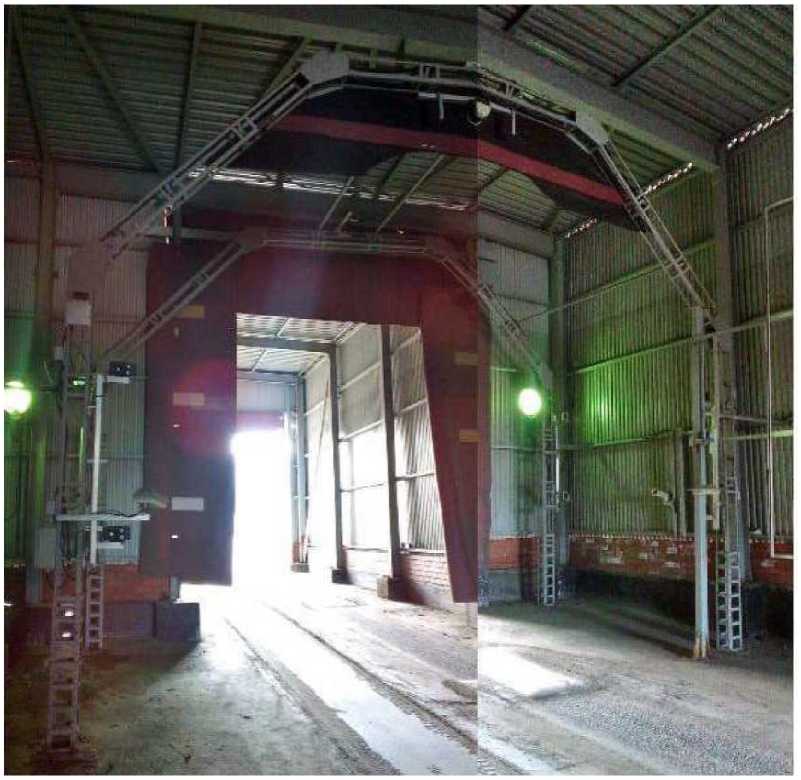

Общий вид установок представлен на рисунке 1.
Рисунок 1 - Общий вид установок «СканТрек»
В процессе эксплуатации установка не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам установок обеспечено конструкцией узлов.
Программное обеспечениеДля работы с установками используется метрологически значимое программное обеспечение (далее - ПО) «СканТрек», предназначенное для управления всеми функциями работы установок и обработки результатов измерений в процессе работы.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
СканТрек |
|
Идентификационное наименование ПО |
СканТрек |
|
Номер версии ПО, не ниже |
5.5 |
|
Цифровой идентификатор ПО |
87D0C2582FCB69DEC4EA83ACE4533A61 |
|
Алгоритм расчета цифрового идентификатора |
MD5 |
Метрологические и технические характеристики
Таблица 2 -
ологические
|
Наименование характеристики |
Значение |
|
Диапазон измерений геометрических параметров, мм: - Длина |
от 1000 до 8000 |
|
- Ширина |
от 1000 до 3000 |
|
- Высота |
от 1000 до 3000 |
|
Пределы допускаемой относительной погрешности измерений |
±2 |
|
геометрических параметров (длины, ширины, высоты), % |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Скорость движения объекта при измерении, км/ч |
от 3 до 8 |
|
Напряжение питания, В |
220+22-зз |
|
Частота питающей сети, Г ц |
50±1 |
|
Потребляемая мощность, не более, Вт |
2000 |
|
Масса, не более, кг |
2000 |
|
Диапазон рабочих температур, °C |
от -40 до +40 |
|
Относительная влажность воздуха (при + 30 °C), не более, % |
80 |
знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установки для измерения геометрических параметров движущихся объектов* |
«СканТрек» |
1 шт. |
|
Программное обеспечение на электронном носителе |
«СканТрек» |
1 шт. |
|
Меры, имитирующие грузы |
- |
2 шт. |
|
Руководство по эксплуатации |
УИГПДО.976752.2020 РЭ |
1 экз. |
|
* - комплектация и количество модулей определяется согласно требованиям заказчика и характеристикам измеряемого объекта | ||
Методы выполнения измерений установками для измерения геометрических параметров движущихся объектов «СканТрек» приведены в документе УИГПДО.976752.2020 РЭ «Установка для измерения геометрических параметров движущихся объектов «СканТрек». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийТехнические условия ТУ 1985-867-09012401-2020 «Установка для измерения геометрических параметров движущихся объектов «СканТрек». Технические условия»;
Локальная поверочная схема для средств измерений длины.
ПравообладательОбщество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс») ИНН 1101011868
Юридический адрес: 167000, Республика Коми, г.о. Сыктывкар, г. Сыктывкар, ул. Первомайская, стр. 70Б, оф. 429
ИзготовительОбщество с ограниченной ответственностью «Интерфейс» (ООО «Интерфейс») ИНН 1101011868
Юридический адрес: 167000, Республика Коми, г.о. Сыктывкар, г. Сыктывкар, ул. Первомайская, стр. 70Б, оф. 429
Тел.: +7 (8212) 29-13-38, факс: +7 (8212) 20-17-71 E-mail: intface@mail.ru
Испытательный центрответственностью
«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-0350 E-mail: info@autoprogress-m.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.
